Kennt jemand von euch ein Interface mit dem ich USB<->i2C machen kann?

Ich möchte unter ein Linux (debian) über USB eine i2C Porterweiterung
und Temperatursensoren anhängen.


danke
Michael

von Stefan B. (stefan) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Einer der ersten Treffer bei Google (usb i2c interface OR converter OR
adapter):

USB-I2C  USB to I2C Communications Module
http://www.robot-electronics.co.uk/htm/usb_i2c_tech.htm

von Timo (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Thomas P. (tpircher) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Stefan B. schrieb:
> http://www.robot-electronics.co.uk/htm/usb_i2c_tech.htm

Diesen habe ich zu Hause. Er funktioniert einwandfrei, wenn man mit
einigen Beschraenkungen leben kann: 5V only und (meines Wissens) keine
Einstellungsmoeglichkeit der I2C Geschwindingkeit.

Auf
http://en.wikipedia.org/wiki/I2C#Hardware_connectivity_Solutions_-_USB_and_Serial_Support
gibt es eine recht lange Liste einiger kommerzieller und Open Source
Loesungen.

Eigenwerbung:
Und auf http://www.tty1.net/userial/ gibt es eine Open-Source Loesung
zum nachbauen.

Thomas

von Christian R. (supachris)


Bewertung
0 lesenswert
nicht lesenswert

von Jürgen H. (Firma: Horter & Kalb) (horter_de)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

unter http://www.horter.de im Bereich I2C Baugruppen gibt es Interfaces
und Bausätze für diesen Zewck.

Ein USB-Modem ist auch bereits entwickelt. Wenn Sie möchten können Sie
als Betatester ein Modem vorab zum Testen haben.

http://www.horter.de/i2c/i2c-usb-modem/i2c-usb-modem_1.html

Bei Interesse bitte melden.

Gruß, JH

von Bernhard G. (thisamplifierisloud)


Bewertung
0 lesenswert
nicht lesenswert
bei ELV hab ich mir sowas für kleines Geld geholt.
Funzt prima zum Ausprobieren neuer I2C-Käfer.

http://www.elv.de/output/controller.aspx?cid=74&detail=10&detail2=24012

von Michael W. (mwulz)


Bewertung
0 lesenswert
nicht lesenswert
DANKE für die Zahlreichen Antworten ;-)
dieses Forum ist halt einfach das BESTE!

Ich werde mir mal das Modul von Horter und ELV genauer anschauen.
Die anderen sind auch toll, jedoch möchte ich diese bequem von
Österreich aus bestellen können.

M

von Gogo (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Also den Kram von ELV kann ich nicht empfehlen. Einfach nochmal in so
einem alten Fred gepostet, damit das Thema wieder  hochpoppt.

Keine Beschreibung der Fehler, schlechte Doku, schlechter Support, 5V
only.

von M. W. (elektrowagi78) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Das ist ja auch nur ein Bausatz! Wer basteln will, ist damit gut
aufgehoben.

Ich würde zu einem Fertiggerät mit Software raten!

von Johnny B. (johnnyb)


Bewertung
1 lesenswert
nicht lesenswert
Das MPSSE Kabel von FTDI kann unter anderem auch I2C (Master):
http://www.mouser.ch/new/ftdi/ftdiusbtompsse/

Es gibt übrigens eine Version mit 3.3V und eine mit 5V.

: Bearbeitet durch User
von Stefan ⛄ F. (stefanus)


Bewertung
-2 lesenswert
nicht lesenswert
Dafür kann man doch jeden 3€ Arduino verwenden, mit einem Mini kleinen
Programm. Wer das nicht hin bekommt, sollte kein I2C benutzen.

von Mick (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Stefan U. schrieb:
> Dafür kann man doch jeden 3€ Arduino verwenden, mit einem Mini kleinen
> Programm.

Und das hier wäre ein solches Programm:
https://gist.github.com/kraftb/8c0bbcc35a9778608d74

Stefan U. schrieb:
> Wer das nicht hin bekommt, sollte kein I2C benutzen.

Solche Aussagen sind so wirklich typisch für dieses Forum. Gratulation
für diese Formulierung!

von Frank K. (fchk)


Bewertung
1 lesenswert
nicht lesenswert
Michael W. schrieb:
> Kennt jemand von euch ein Interface mit dem ich USB<->i2C machen kann?
>
> Ich möchte unter ein Linux (debian) über USB eine i2C Porterweiterung
> und Temperatursensoren anhängen.

MCP2221A

http://www.microchip.com/wwwproducts/en/MCP2221A

Gibts auch in DIL. Einfachst selber aufzubauen.

Dann nimmst Du diesen Treiber

http://ww1.microchip.com/downloads/en/DeviceDoc/mcp2221_0_1.tar.gz

und compilierst den auf Deinem System. Nach dem Laden hast Du ein
weiteres /dev/i2c Device.

Und hier steht drin, wie man I2C-Kernel-Devices (egal welches) vom
Userspace aus benutzt.

https://www.kernel.org/doc/Documentation/i2c/dev-interface

fchk

von DraconiX (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
@Frank:

Jetzt ernsthaft?!? In glaube nach 8... acht.... ACHT Jahren hat er sein
Problem bestimmt gelöst!

von Patrick J. (ho-bit-hun-ter)


Bewertung
0 lesenswert
nicht lesenswert
Hi

DraconiX schrieb:
> Jetzt ernsthaft?!?

Wie meinen?

Frank antwortete auf zumindest 5 ... fünf ... FÜNF !!!1ELF1!! aktuelle
Posts.

Also ernsthaft jetzt!

Leider hat der Leichengräber nicht wirklich was sinnvolles gesagt,
nachdem dieser Thread die von Dir bereits erwähnten 8 Jahre Ruhe hatte.

Trotzdem finde ich gerade den Post von Frank interessant - nur nebenbei
erwähnt.

MfG


PS: Wobei mir nicht ganz klar ist, ob vor 8 Jahren der Arduino auch
schon so in Sachen I2C zur Nutzung bereit stand oder ob man noch
wirklich selber die Hirse anstrengen musste, um I2C schwätzen zu können.

Zumindest gab es den Arduino wohl schon:
https://arduinohistory.github.io/de.html

: Bearbeitet durch User
von M. W. (elektrowagi78) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Stefan U. schrieb:
> Dafür kann man doch jeden 3€ Arduino verwenden, mit einem Mini kleinen
> Programm. Wer das nicht hin bekommt, sollte kein I2C benutzen.

Warum bauen, wenn man es kaufen kann?

von Bernhard (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Ich kann diesen wärmstens empfehlen:

http://www.harbaum.org/till/i2c_tiny_usb/index.shtml

Davon habe ich mehrere produktiv in Betrieb.
Der große Vorteil im Vergleich zu allen anderen liegt darin, dass dieser
unter Linux als I2C Schnittstelle registriert und man dann sämtliche
Linux-Trieber für I2C Bausteine sofort nutzen kann.

Der Umweg über CDC bzw. einen seriellen Port kann man auch machen wenn
man nur eine Applikation damit verwendet.

Aber ich habe die ganzen Linux-Tools für I2C sehr zu schätzen gelernt
und würde darauf nicht verzichten.

von derjaeger (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
>Dafür kann man doch jeden 3€ Arduino verwenden

Originale Arduino Hardware beginnt ab 15 Euro aufwärts.

von Stefan ⛄ F. (stefanus)


Bewertung
-1 lesenswert
nicht lesenswert
Arduino ist aber Open-Hardware und deswegen sind nicht originale Arduino
Module legitim.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Bernhard schrieb:
> Der große Vorteil im Vergleich zu allen

... liegt darin, daß mit V-USB nur dann nicht am USB-Standard
vorbeiprogrammiert wird, wenn ein zu Low-Speed passendes Protokoll
verwendet wird.

CDC fällt damit schon mal durch, das wurde zwar in der Vergangenheit von
einigen USB-Host-Stacks toleriert, aber von neueren Implementierungen
nicht mehr.

von Joachim S. (oyo)


Bewertung
2 lesenswert
nicht lesenswert
Bernhard schrieb:
> Ich kann diesen wärmstens empfehlen:
>
> http://www.harbaum.org/till/i2c_tiny_usb/index.shtml
>
> Davon habe ich mehrere produktiv in Betrieb.

Danke für den Hinweis. Ich war gerade schon dabei, die dafür benötigten
Teile bei Ali zu bestellen - dann habe ich plötzlich gelesen, dass
i2c-tiny-usb auf ein kleines Kickstarter-Open-Hardware-Board namens
"Digispark" portiert wurde, das man für gerade mal 90 Cent bei Ali
bestellen kann:
https://www.aliexpress.com/item/Digispark-kickstarter-development-board-ATTINY85-module-for-Arduino-usb/32733740149.html

Gleich mal eins bestellen...

von Rainer W. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Suche ebenfalls ein USB-nach-I²C-Interface fürs Prototyping. Soll
hauptsächlich unter Linux eingesetzt werden, gelegentlich wäre aber
Windows auch ganz nützlich. Ich tendiere zu diesem:

https://www.fischl.de/i2c-mp-usb/

Scheint ja unter Linux out-of-the-box zu laufen und unter Windows mit
überschaubaren Aufwand via Python. Hat jemand Erfahrung damit oder eine
andere Empfehlung?

von Rainer W. (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

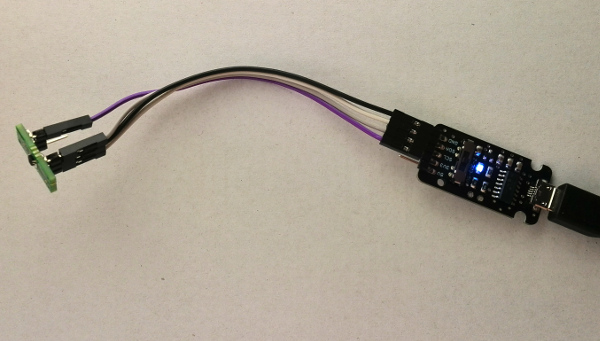

Ich hab mir nun einen I2C-MP-USB zugelegt: Läuft ohne Probleme.

Gleich mal mit einem Hallsensor Si7210, den ich in einem Projekt
verwenden möchte, probiert. Unter Linux läuft der Adapter direkt mit
Bordmitteln, also i2cdetect, i2cset und i2cget. Da ich später auch mal
Windows einsetzen muss, habe ich auch die Python-Lib probiert:
from i2c_mp_usb import I2C_MP_USB as SMBus
import time

bus = SMBus()

# Aufwecken
bus.read_byte_data(0x33, 0x00)

# ID auslesen
deviceid = bus.read_byte_data(0x33, 0xC0)
print('device id: ', hex(deviceid))

try:
    while True:

        # Starte Messung
        bus.write_byte_data(0x33, 0xC4, 0x04)

        time.sleep(1)

        # Lese Ergebnis
        dspsigm = bus.read_byte_data(0x33, 0xC1)
        dspsigl = bus.read_byte_data(0x33, 0xC2)

        b = (((dspsigm & 0x7F) << 8 | dspsigl) - 16384) * 0.00125

        print(b, 'mT')

except KeyboardInterrupt:
    pass

Gibt im Sekundentakt die magnetische Feldstärke aus. Funktioniert unter
Windows und Linux gleichermaßen.
Auch praktisch, dass die Python Anbindung kompatibel mit dem "smbus"
Standardmodul ist. Damit lässt sich das später ohne Aufwand z.B. auf
einen Raspberry Pi mit seiner eigenen IIC Hardware nutzen.
