Forum: Mikrocontroller und Digitale Elektronik Atmega328P mit AVRStudio + Dragon: JTAG? dW?


Autor: Drachenbändiger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut Hilfe im AVR-Studio (ver. 4.18) erlaubt der Dragon beim Atmega328P
nur die Modes "ISP/Parallel/JTAG" (JTAG Programmierung und Debugging).
In der Tabelle "Tools and device support" wird dies als "ISP/PP/JP/JD"
bezeichnet. Das kapiere ich nicht, denn im Atmega48/88/168/328P
Datenblatt (Rev. 8161D–AVR–10/09) findet sich nichts von JTAG (auch
nicht z.B. "TDI" oder "TDO"), aber DebugWire sollte möglich sein ... und
genau das fehlt in der Tabelle im Hilfe-System! Ist das mal wieder nur
ein Fehler in der Dokumentation des AVRStudio? Konkrete Fragen:
1. Kann ich mit den AVRStudio+Dragon beim ATmega328P DebugWire benutzen?
(will mich nicht aussperren)
2. Falls der ATmega328P entgegen den Angaben im Datenblatt JTAG kann,
welches sind die zugehörigen Pins?

Danke!

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>und genau das fehlt in der Tabelle im Hilfe-System!

Bei mir steht in der Hilfe zu Dragon:

Programmimg: HV und ISP
Debugging:   Debugwire

MfG Spess

Autor: Drachenbändiger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke. Wenn ich weiter im Hilfe-System wühle, finde ich nur die "Device
Connection Sheets", bei denen der ATmega328P gar nicht genannt ist.

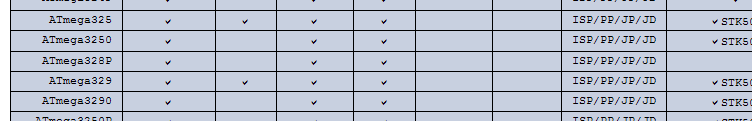

In der Anlage der Ausschnitt aus der Tabelle, auf die ich mich im ersten
Posting beziehe. DebugWire müsste in dieser Tabelle als "dW" abgekürzt
werden.

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Das sieht mir nach falscher Tabelle aus, STK500 oder so.

Sieh mal unter 'AVR Dragon User Guide'->'Introduction'->'Device support'
nach.

>Wenn ich weiter im Hilfe-System wühle, finde ich nur die "Device
>Connection Sheets", bei denen der ATmega328P gar nicht genannt ist.

Ist wie ATmega48,ATmega48P,ATmega88,ATmega168.

MfG Spess

Autor: Drachenbändiger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmals danke: Du hast Recht, dort steht eindeutig "dW" für den
Atmega328P. Keine Ahnung, in welchem Zusammenhang die andere Tabelle
gehört, die mich so verwirrt hat!
