Hi,

der Titel sagt es eigentlich schon, ich wollte mal schauen, wie sich die
Auswertung eines 4-Wire-Touchpanels ohne irgendwelche Hilsmittel direkt
am AVR macht. Also:

PA0/ADC0 -> x1
PA1/ADC1 -> x2
PA2/ADC2 -> y1
PA3/ADC3 -> y2

Mir ist nicht 100% klar, wie man zur Abfrage nun die Ports schaltet, da
es an irgend einem Punkt zu kurzschlüssen kommen kann. Finde aber den
Beitrag dazu nicht mehr. Der Ansatz


PA2/ADC2 sowie PA3/ADC3 als Eingang ohne Pullup, einen zum Messen des
Wertes verwenden
PA0/ADC0 als Ausgang logisch 1
PA1/ADC1 als Ausgang logisch 0

Achsentausch:

PA0/ADC0 sowie PA1/ADC2 als Eingang ohne Pullup, einen zum Messen des
Wertes verwenden
PA2/ADC3 als Ausgang logisch 1
PA3/ADC3 als Ausgang logisch 0

natürlich muss zusätzlich noch bei Pinfunktionswechsel darauf geachtet
werden, dass man nicht plötzlich durch den vorher gesetzten Ausgang auf
logisch 1 man plötzlich beim Input den Pullup aktiviert hat.

Funktioniert das so ?

Wo ist der kritische Punkt an dem ein Kurzschluss entstehen kann ? War
damit eventuell gemeint, dass man unachtsamerweise an einer Stelle z.B.
versehentlich x1 auf logisch 1 und zugleich y2 auf logisch 0 ziehen
könnte, deren Kontaktstellen an einem Punkt nahezu aneinander grenzen ?

Autor: Anderer Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mh, die Beschreibung sagt mir leider nichts dazu, wie die Ports zu
schalten sind, zudem bringt sie einen neuen Aspekt in´s Spiel: nämlich
die Erkennung eines Druck bevor überhaupt eine Position eingelesen wird.
Kleine Vorteile mag das ja haben, der große Sinn bleibt mir allerdings
verborgen.

Hatte ja selber schon mal ein 4-Wire-Touchpanel ausgewertet, da
allerdings mit Transistoren geabeitet, die x2 oder y2 gegen Masse
schalten. Also eine vorherige Toucherkennung war dabei nicht nötig
sondern er wurden einfach kontinuierliche AD-Wandlungen durchgeführt und
mit den Daten weitergeabeitet.

Weicht aber vom Thema ab, primär geht es immer noch darum, wie die Ports
zu schalten sind und auf was man unbedingt achten sollte.

Autor: Potter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Chris (Gast),

zur Beschreibung gibt es auch noch einen Quellcode - musst mal ein
bischen suchen.

Gruß Potter

Autor: J. M. (Firma: OCL) (lorcan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

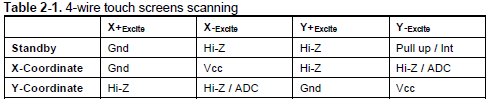

Guck mal Seite 4 in dem Dokument von Atmel zu Touchscreens.
Die Tabelle die ich als Bild angehängt habe steht da auch.
Das sollte deine Frage klären.

Der Interrupt wird benutzt um nicht ständig den ADC laufen zulassen,
bzw. den Controller schlafen zu legen solange das Display nicht benutzt
wird.

Autor: Rene Zimmermann (rzimmermann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nachfolgendes ist noch nicht optimal, funzt aber prima bei mir.
#define ungueltig   0
#define gueltig    1

uint8_t lese_touch(uint8_t *x, uint8_t *y){
  uint8_t daten = gueltig;
  DDRA |= ((1<<PA0)|(1<<PA1));                // Top (PA0) und Button (PA1) Ausgang
  PORTA |= (1<<PA0);                      // Top (PA0) +3,3V
  PORTA &= ~(1<<PA1);                    // Button (PA1) 0V
  _delay_ms(10);                        // warten
  ADMUX = ((1<<REFS0) + 2);                  // ADC Kanal 2 (PA2 Left) auswaehlen
  ADCSRA |= (1<<ADSC);                            // eine ADC-Wandlung
    while (ADCSRA & (1<<ADSC)){;}                // auf Abschluss der Konvertierung warten
  uint16_t Uy = ADCW;                      // Ergebniss nach Uy
  PORTA &= ~(1<<PA0);                    // Top (PA0) 0V
  DDRA &= ~((1<<PA0)|(1<<PA1));                // Top (PA0) und Button (PA1) Eingang

  if(Uy > 900){                        // Touch meldet keine benutzung
    daten = ungueltig;                    // merken für Rueckgabewert
  }
  Uy = (Uy - 170) * 100;                    // ADC Werte in Display-
  Uy = (Uy / 660) * 64 / 100;                // koordinaten umrechen
  *y = 64 - Uy;

  DDRA |= ((1<<PA2)|(1<<PA3));                // Left (PA2) und Right (PA3) Ausgang
  PORTA |= (1<<PA2);                      // Left (PA2) +3,3V
  PORTA &= ~(1<<PA3);                    // Right (PA3) 0V
  _delay_ms(10);                        // warten
  ADMUX = ((1<<REFS0));                    // ADC Kanal 0 (PA0 Top) auswaehlen
  ADCSRA |= (1<<ADSC);                            // eine ADC-Wandlung
    while (ADCSRA & (1<<ADSC)){;}                // auf Abschluss der Konvertierung warten
  uint16_t Ux = ADCW;                      // Ergebniss nach Ux
  PORTA &= ~(1<<PA2);                    // Left (PA2) 0V
  DDRA &= ~((1<<PA2)|(1<<PA3));                // Left (PA2) und Right (PA3) Eingang

  if(Ux > 900){                        // Touch meldet keine benutzung
    daten = ungueltig;                    // merken für Rueckgabewert
  }

  Ux = (Ux - 170) * 100;                    // ADC Werte in Display-
  Ux = (Ux / 660) * 128 / 100;                // koordinaten umrechen
  *x = 128 - Ux;
  return daten;                        // Rueckgabe ob Daten ausgewertet werden koennen
}

void touch_init(void){
  ADMUX = ((1<<REFS0));                      // AVCC with external capacitor, Channel ADC0
  ADCSRA = ((1<<ADEN)|(1<<ADPS2)|(1<<ADPS1)|(1<<ADPS0));    // ADC ON, Prescaler :128
  ADCSRB &= ~((1<<ADTS2)|(1<<ADTS1)|(1<<ADTS0));        // Free Running mode
  ADCSRA |= (1<<ADSC);                              // eine 'dummy' ADC-Wandlung
    while (ADCSRA & (1<<ADSC)){;}                  // auf Abschluss der Konvertierung warten
  ADCW;                              // Daten holen
  DDRA &= ~((1<<PA0)|(1<<PA1)|(1<<PA2)|(1<<PA3));        // Touchanschluesse alle Eingang
}

die Abfrage dann etwa so:
uint8_t Uy, Ux;
if(lese_touch(&Ux, &Uy) == gueltig){
  //Auswertung
}

Gruß Rene

P.S. Ist für das Touch von einem EADOGL128

Autor: Konstantin M. (kmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, ich habe eben den Code von Rene ausprobiert, bekomme leider nur
Zufallszahlen, zwar im definierten Bereich (128*64, Größe des
Touchscreens) und es scheint auch so, dass es auf Touchs reagiert, aber
die Zahlen sind total wild, wenn man nichts anfasst kommt z.B. für x 121
und gleich dahinter 22 :(

Woran kann das liegen? den Code habe ich nur minimal an meinen ATMega32
angepasst. Gebe die Werte per USART an meinen Notebooke.

Autor: Konstantin M. (kmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nach 30min stelle ich fest, dass die Koordinaten richtig erkannt werden,
nur im Ruhemodus, wo eigentlich nichts erkannt werden soll, wird wild
weiter gemessen....


Hat jemand eine Idee??

Autor: Rene Zimmermann (rzimmermann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

deswegen gibt die Funktion ja auch ein gueltig oder ungueltig zurück.

Hast du folgende Zeilen noch im Code ?
uint8_t Uy, Ux;
if(lese_touch(&Ux, &Uy) == gueltig){
  //Auswertung
}

Wenn ja, wirst du wohl folgende Zeilen anpassen müssen.
  if(Uy > 900){                        // Touch meldet keine benutzung
    daten = ungueltig;                    // merken für Rueckgabewert
  }
  if(Ux > 900){                        // Touch meldet keine benutzung
    daten = ungueltig;                    // merken für Rueckgabewert
  }

Gruß Rene

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ausserdem funzt das besser, wenn man durch Selbstkalibrierung den nicht
immer vernachlässigbaren stark temperatur- und
betriebsspannungsabhängigen Innenwiderstand der Porttreiber rausrechnet.
Immerhin fliesst bei solchen Touchpanels mitunter deutlich Strom.

Das geht recht einfach, denn netterweise kann man bei AVRs die Spannung
eines als Ausgang konfigurierten Pins messen. Ergibt zwar 6 Messungen
statt 2, aber klappt recht gut.

Autor: A. K. (prx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir sah das im Test mal so aus. Hier Auszug aus config.h, Rest
Anhang.
#define GLCD_X    128
#define GLCD_Y    64

// 4-wire touchscreen
#define TOUCH_PORT  A
// #define TOUCH_PINCHG  0
#define TOUCH_N_CHANNEL  7
#define TOUCH_N_BIT  (1<<PA7)
#define TOUCH_E_CHANNEL  6
#define TOUCH_E_BIT  (1<<PA6)
#define TOUCH_S_CHANNEL  5
#define TOUCH_S_BIT  (1<<PA5)
#define TOUCH_W_CHANNEL  4
#define TOUCH_W_BIT  (1<<PA4)
// effective area in display size units
// undefine and measure edges to obtain actual values
#if 1
#define TOUCH_X_MIN  18
#define TOUCH_X_MAX  122
#define TOUCH_Y_MIN  9
#define TOUCH_Y_MAX  56
#endif

// A/D
#define ADC_PRESCALER  6    // 8.64MHz/64 = 135KHz

#define GLUE(a, b)  a##b
#define PORT(x)    GLUE(PORT, x)
#define PIN(x)    GLUE(PIN, x)
#define DDR(x)    GLUE(DDR, x)

#define setBits(port,mask)  do{ (port) |=  (mask); }while(0)
#define clrBits(port,mask)  do{ (port) &= ~(mask); }while(0)

#define PCIE(n)    GLUE(PCIE, n)
#define PCMSK(n)  GLUE(PCMSK, n)

Autor: Konstantin M. (kmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Innenwiderstand der Porttreiber war die Ursache, vielen Dank an A. K.!

Ich habe den Code von Rene einfach um eine Zeile erweitert und schon
läuft die Messung, wie geschmiert.

Durch den Pullup Widerstand im Ruhezustand wird nun immer ~1024 gemessen
und somit ergibt sich ungültige Messung.
uint8_t lese_touch(uint8_t *x, uint8_t *y){
  uint8_t daten = gueltig;
  DDRA |= ((1<<PA0)|(1<<PA1));    // Top (PA0) und Button (PA1) Ausgang
  PORTA |= (1<<PA0);              // Top (PA0) +3,3V
  PORTA &= ~(1<<PA1);             // Button (PA1) 0V

  PORTA = (1<<PA2)|(1<<PA3);      // für Left und Right Pullups einschalten

  _delay_ms(10);                  // warten
  ADMUX = ((1<<REFS0) + 2);       // ADC Kanal 2 (PA2 Left) auswaehlen
  ADCSRA |= (1<<ADSC);            // eine ADC-Wandlung
    while (ADCSRA & (1<<ADSC)){;} // auf Abschluss der Konvertierung warten
  uint16_t Uy = ADCW;             // Ergebniss nach Uy
  PORTA &= ~(1<<PA0);             // Top (PA0) 0V
  DDRA &= ~((1<<PA0)|(1<<PA1));   // Top (PA0) und Button (PA1) Eingang
...


Danke an alle, die geholfen haben!!!!

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich habe ein ähnliches Problem.
Bleiben die Touchpanel Pärchen Anschlüsse des jeweiligen ADC High-Z,
dann springen die Werte des ADC wie wild, sofern man das Display nicht
berührt.

So sollte es ja laut den Specs aber ja gemacht werden (Atmel oder auch
die TouchSreen Controller wie XPT2046 oder ADS7843).

Ein wenig Abhilfe habe ich auch bekommen, wenn wie beim Posting hier
vor, bei den ADC Pärchen bei der Messung Anstelle High-Z beide Pullup´s
einschalte.

Manchmal bekomme ich 03FF zurück (wäre ja ok). Aber manchmal gehen die
Werte auch bis 03B0 herunter. (ATmega32 ADC=0-1023 = 03FF Hex)

Den ADC 2x hintereinanderlesen bringt auch nichts.

Bei gewolltem "Touch" an irgendeiner Stelle, sind die ADC Werte auf den
ersten Blick ok.

Was kann ich noch tun?

Danke schon mal für hoffentlich konstruktive Vorschläge - auch wenn es
warm draußen ist. Herbert


(das ist Pascal, Anschlüsse wie 1. Posting)

  Touch_X_Plus_Direction  := Direction_Eingang;
  Touch_X_Minus_Direction := Direction_Eingang;
  Touch_Y_Plus_Direction  := Direction_Ausgang;
  Touch_Y_Minus_Direction := Direction_Ausgang;

//  Touch_X_Plus_Output  := wenn_Input_High_Z;
  Touch_X_Plus_Output  := wenn_Input_Pull_Up_Ein; // TEST
//  Touch_X_Minus_Output := wenn_Input_High_Z;
  Touch_X_Minus_Output := wenn_Input_Pull_Up_Ein; // TEST
  Touch_Y_Plus_Output  := 0;
  Touch_Y_Minus_Output := 1;

//  Touchpanel_Delay_20ms;
//  Touch_ADC_Y := ADC_Read(Touch_X_Minus_ADC);
  Touchpanel_Delay_20ms;
  Touch_ADC_Y := ADC_Read(Touch_X_Minus_ADC);

Autor: Thomas Forster (igel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> ich habe ein ähnliches Problem.
> Bleiben die Touchpanel Pärchen Anschlüsse des jeweiligen ADC High-Z,
> dann springen die Werte des ADC wie wild, sofern man das Display nicht
> berührt.

Das ist normal, da die Eingänge undefiniert sind.
Wenn nicht gedrückt wird, sollte der ADC gar nicht in Betrieb sein. Erst
nachdem ein Drücken erkannt wurde, wird der ADC in der Software
aktiviert und dann in 2 Schritten die X und Y-Position per ADC gemessen.

Beitrag "Re: 4Draht-Touchpanel direkt am AVR und die Portschaltung"

Thomas

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
wie soll ich denn das Drücken erkennen, ohne das der ADC mißt?
Ich habe keinen ATmega88, der Level Interrupts kann, sondern einem
ATmega32.
Ich überlege ja schon die ganze Zeit. Allerdings fällt mir nichts ein.
Viele Grüße Herbert

Autor: Sascha Weber (sascha-w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du legst die X-Achse an Masse (einen oder auch beide Anschllüsse), an
der Y-Achse lässt du einen auf Eingang ohne Pullup und den anderen auf
Eingang mit PullUp. Diesen letzten überwachst du per PinChangeInt oder
auch per polling - im Ruhezustand liegt der auf High (pullup) Touch'st
du geht er auf Low.

Sascha

Autor: Thomas Forster (igel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ich habe keinen ATmega88, der Level Interrupts kann, sondern einem
> ATmega32.

Macht nix. Schalte die vier Leitungen wie in der Tabelle.

Ich mache es so:

Beide X-Leitungen als Ausgang und Low.
Beide Y-Leitungen als Eingang.
Bei einer Y-Leitung den internen Pull-up einschalten.

In einem Timer-Interrupt wird die Y-Leitung mit Pull-up abgefragt. Im
Standby ist diese High wegen dem Pull-up.
Wenn das Touch nun gedrückt wird, ziehen die beiden X-Leitungen diese
auf Low. Das ist das Startkriterium für die folgenden Positionsabfragen
nach Zeile zwei und drei in der Tabelle.


Thomas

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
PinChangeInt kann aber der ATmega32 nicht an jedem Port Pin oder?
Ich müßte dafür einen der beiden X/Y Pins, den ich nicht für den ADC
benötige, auf External Int 0,1,2 umlegen, falls ich das per Interrupt
machen will oder?
Herbert

Dieser Beitrag hatte sich mit dem von Thomas beim Tippen überschnitten.
Werde mir das mal durch den Kopf gehen lassen.

Danke!

Autor: Thomas Forster (igel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> PinChangeInt kann aber der ATmega32 nicht an jedem Port Pin oder?

Deshalb schrieb Sascha: "...oder auch per Polling"

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach so .. Bitte um Entschuldigung, falls es im C Code oben schon so
steht. Ich kann kein C und habe es dann evt. übersehen.

Autor: Thomas Forster (igel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Bitte um Entschuldigung, falls es im C Code oben schon so
> steht.

Keine Ahnung, hab ihn nicht gelesen, da ich auch kein c kann. ;-)
Naja, lesen schon, aber nicht schreiben. Daher habe ich meine
Touch-Abfrage nach dem Atmel-Datenblatt dann in ASM selbst geschrieben.

Thomas

Autor: ferdi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ob nun C oder Pascal oder auch Basic: schaut euch diese Erkläurungen zur
Touchfolie an.
Die Schalttransistoren muß man nicht benutzen, das kann man auch über
die Pin's machen.
Guckst du:
http://www.mikroe.com/eng/products/view/272/touchs...

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ferdi

Danke für den Hinweis. Den Artikel kannte ich bereits. Nur bei meinem
Problem hilft der nicht. Der berücksichtigt in keiner Weise ein "Touch"
oder auch nur ein Calibrieren. Da bin ich schon wesentlich weiter.
Trotzdem auch an Dich ein Danke!

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für Wakeup ohne PCINT muss man eben einen der 4 Anschlüsse zusätzlich an
einen Interrupt-Eingang anschliessen und verliert einen Pin. Das war's
aber auch schon.

Code mit Autokalibrierung hatte ich oben bereits gepostet.

Autor: Herbert K. (avr-herbi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thomas Forster (igel)

Hallo Thomas,

"Beide X-Leitungen als Ausgang und Low.
Beide Y-Leitungen als Eingang.
Bei einer Y-Leitung den internen Pull-up einschalten. ..."

Ich habe das eben noch in der Art eingebaut (als Poll). Funktioniert
prima! Danke! Manchmal sieht man den Wald vor lauter Bäumen nicht.

"In ASM programmiert..." -> Hut ab! Das mache ich nur im Notfall.

Viele Grüße an alle und ein schönes Wochenende wünscht Euch Herbert

Autor: Propp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, was mich noch interessieren würde, ist der folgende Teil des
Codes:
Ux = (Ux - 170) * 100;                    // ADC Werte in Display-
  Ux = (Ux / 660) * 128 / 100;                // koordinaten umrechen
  *x = 128 - Ux;
...
Uy = (Uy - 170) * 100;                    // ADC Werte in Display-
  Uy = (Uy / 660) * 64 / 100;                // koordinaten umrechen
  *y = 128 - Uy;


Ich dachte immer es geht so:
Ux = Ux * 128;
*x = Ux / 1024;
...

Uy = Uy * 128;
*y = Uy / 1024;

Kann mir einer bite die Rechnung erklären?

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einerseits steckt da die Display-Grösse drin, d.h. wenn das Display
128x128 statt 128x64 hat, dann ändert sich die Rechung. Diese Änderung
hast du nur teilweise nachvollzogen, eine nun falsche 64 steckt bei dir
noch drin.

Andererseits hat er darin möglicherweise den oben erwähnten
Spannungsabfall durch die Porttreiber (oder externe Widerstände?) sehr
grob über den Daumen gepeilt und direkt ins Programm eingetragen.

Autor: Neuling (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja klar, sorry. Das sollte
Ux = Ux * 128;
*x = Ux / 1024;
...

Uy = Uy * 64;
*y = Uy / 1024;
heissen.

Rene Zimmermann schrieb:
> if(Uy > 900){                        // Touch meldet keine benutzung
>     daten = ungueltig;                    // merken für Rueckgabewert
>   }

> if(Ux > 900){                        // Touch meldet keine benutzung
>     daten = ungueltig;                    // merken für Rueckgabewert
>   }

A. K. schrieb:
> Andererseits hat er darin möglicherweise den oben erwähnten
> Spannungsabfall durch die Porttreiber (oder externe Widerstände?) sehr
> grob über den Daumen gepeilt und direkt ins Programm eingetragen.

Also dem nach liegt die max. Spannung nur noch bei 4.4V (ADC: 900) ?

könnte es dann auch so berechnet werden?
Ux = Ux * 128;
*x = Ux / 900;
...

Uy = Uy * 64;
*y = Uy / 900;

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Neuling schrieb:

> Also dem nach liegt die max. Spannung nur noch bei 4.4V (ADC: 900) ?

Woher soll ich das wissen? Das hängt vom Touchpad, der Temperatur des
AVR und von der Zeit ab, denn der Port erwärmt sich mit der Zeit durch
den ggf. recht hohen Strom und verändert dadurch seinen Innenwiderstand.
Daher habe ich das selbstkalibierend implementiert, siehe oben.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
