Hallo,
eventuell hat ja jemand eine Idee was das für ein Teil sein könnte.
Auf dem Ventiel hinten steht ein Hersteller Schwagelok welcher Ventiele
und Schweißgeräte herstellt aber von deisem scheint nur das Ventiel an
sich zu sein.

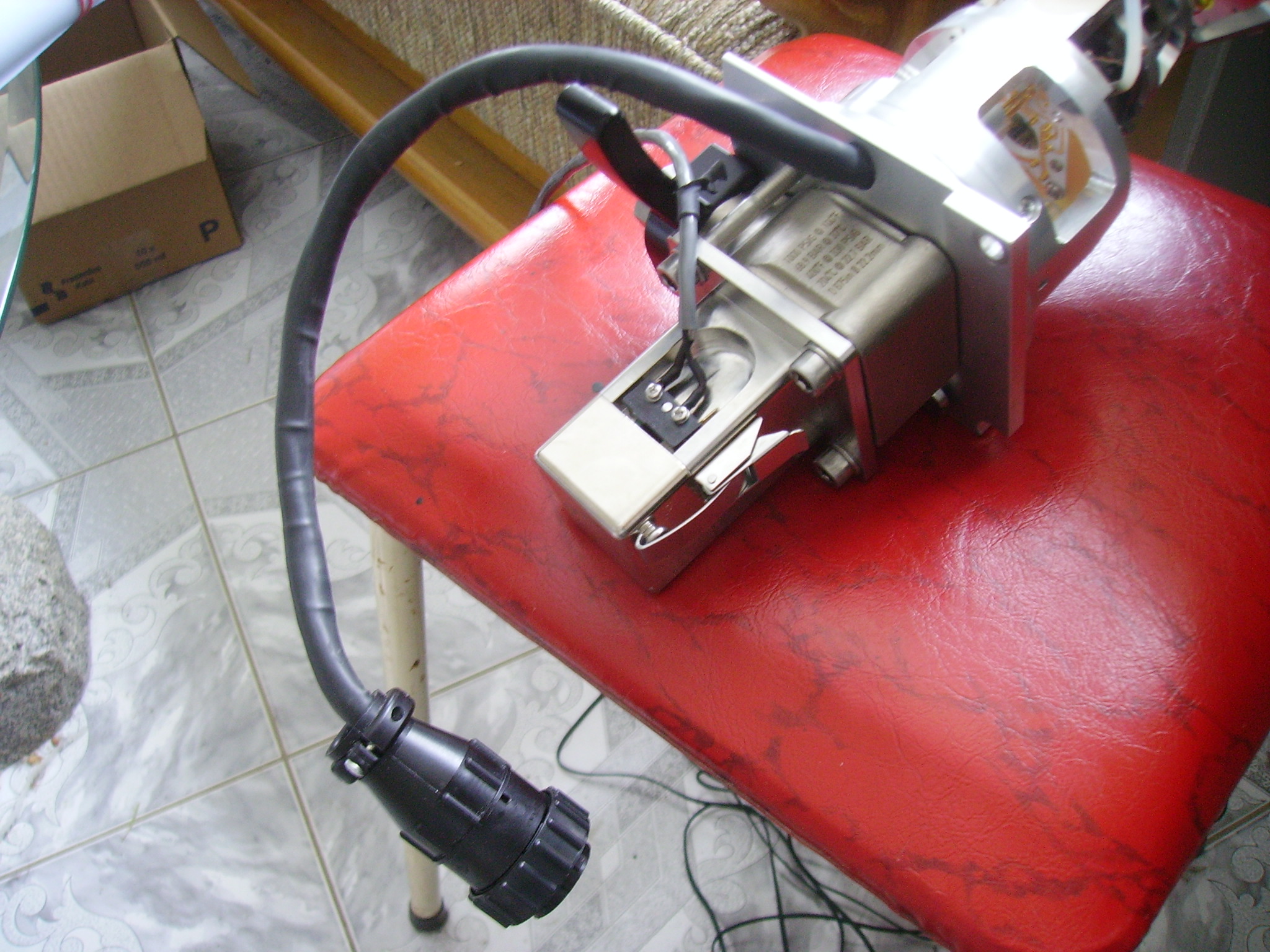

Auf der einen Steite direckt auf dem Ventiel mit dem Schwarzen Hebel:
Swagelok Y80226003, W091053
Auf der Rückseite des Ventiels:
1000 PSIG @ 100°F
68,9 BAR @ 37°C
400°F @ 330 PSIG
204C @ 22,7 BAR
0,875in (durchmesser) 22.2mm
Die Fließrichtung auf dem Ventiel (Kugelhahn) ist nach hinten zu der
Schutzkappe hin. Macht man diese ab geht in der mitte ein Loch durch.
Vorne um das Teil ist eine Dichtung das steckt man scheinbar in irgend
ein Rohr oder eine Kammer oder ähnliches. Als weiteren Tip habe ich
Irgend eine Laser oder ein Wasserschneider erhalten.
Vielleicht ist das ganze nichts anderes als ein Stecker
(Kontakteinheit).
Was ist denn an Elektronik enthalten?
Eventuell handelt es sich um ein Teil aus einer Laser-Richtfunkstrecke.
Oder gar der Sendeempfänger für ein Seekabel.
Ich glaube nicht, dass es ein Gasbrenner ist. Das gefräßte Aluminium
lässt darauf schließen, dass es kein Massenprodukt ist.
Ausserdem sieht man auf dem linken Bild ein paar Goldkontakte. Das lässt
eher auf irgendwas "High-Tech"-Artiges schließen. Vielleicht irgend was
mit HF, Mikrowellen.
Möglicherweise ein Sprühkopf für eine Flüssiggas-Löschanlage, bei der
das Löschmittel erst im Kopf zum Sieden gebracht wird.

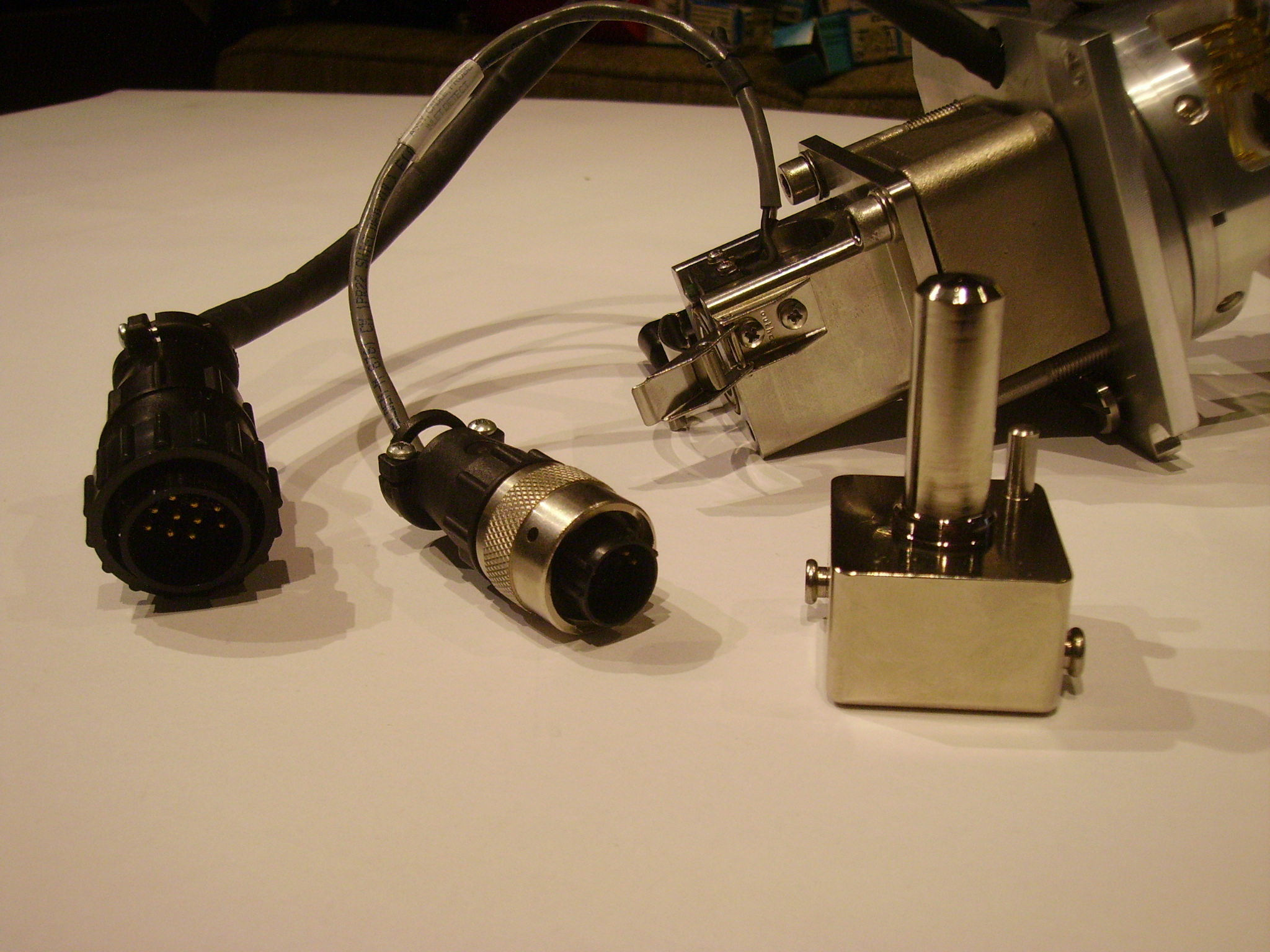

Was sind denn für Anschlüsse dran? Ich sehe da das dicke schwarze Kabel
und ein dünneres graues. Hat der schwarze Stecker viele kleine Pins oder
eher wenige große?
Du könntest mal versuchen, den hinteren Teil mit den 4 dicken Schrauben
aufzumachen.
Ganz klar,
in klingonsicher Langstreckenfaser.
Steht noch auf Betäubung, trotzdem kann ich aus eigener Erfharung nur
vor der Wirkung warnen !
Live long and prosper.
Dietmar Steiner schrieb:
> Ganz klar,>> in klingonsicher Langstreckenfaser.> Steht noch auf Betäubung, trotzdem kann ich aus eigener Erfharung nur> vor der Wirkung warnen !>> Live long and prosper.
Die Antwort hat mehrere logische Fehler:
1. Klingonen benutzen Disruptoren.
2. Klingonenwaffen haben keinen Betäubungsmodus.
Auch wenn wir nicht rausbekommen, was das ist, so solltest Du eine
futuristische Beleuchtung (Gasentladungslampe) in das Teil schieben.
Eventuell sollte diese in der Helligkeit flackern.
PS: Gibt es davon noch mehr und was kostet sowas?
Auf deine beiden Fragen kann ich dir leider noch keine Antwort geben.
Aber die anderen Teile die ich bisher in den Händen hatte passen ehher
nicht dazu. Einige sind jedoch noch nicht Ausgepackt und es gibt auch
noch einige Teile die nicht so genau zugeordned werden können. Was so
etwas kostet würde mich auch intressieren und natürlich auch wer so
etwas kaufen würde. Die Herstellungskosten der Fräsarbeiten dürften so
um die 500€ liegen.
Dass da extra ein Druck für 37°C angegeben ist lässt mich vermuten dass
das Ding im Nennbetriebspunkt auf menschlicher Körpertemperatur gehalten
wird und evtl. der Medizintechnik entstammt. Das würde auch den
aufwendigen Aufbau erklären.
Vielleicht ein Sauerstofftankfüllanschluss mit integriertem
Qualitätssensor?
Man müsste mehr über die integrierte Elektronik erfahren...Wobei ich da
auch nicht viel zerlegen wollen würde.
Willst du eventuell wagen die dicken Rändelschrauben mal zu lösen und zu
schauen ob durch grobes Zerlegen gesteckter Teile mehr Einblick zu
bekommen ist?
Christian H. schrieb:
> PS: Gibt es davon noch mehr und was kostet sowas?
Matthias schrieb:
> Auf deine beiden Fragen kann ich dir leider noch keine Antwort geben.
Ich glaub er meinte, was du dafür bezahlt hattest
Frag mal beim CERN nach, vielleicht der Grund wieso der Beschleuniger
nicht rechtzeitig fertig wurde :-)
Wenn sonst kein andere Aufschrifts als auf dem Ventil dran ist, dann ist
es sicher ne Spezialanfertigung und kein Gasbrenner.
Der Hinweis mit Medizintechnik ist nicht schlecht, vielleicht ein
Schockwellengenerator zur zertrümmerung on Nierensteinen.
Gruß
Tom
Moin,
Hat das Teil einen Hochspannungsanschluß? Wenn ja, dann könnte es eine
Teilchen-Kanone sein, die in Teilchenbeschleunigern zum Einsatz kommt.
Dagegen spricht, daß dort irgendein Gas eingefüllt wird. Der
Burndy-Stecker macht mich etwas stutzig, sowas wird am DESY haufenweise
verbaut.

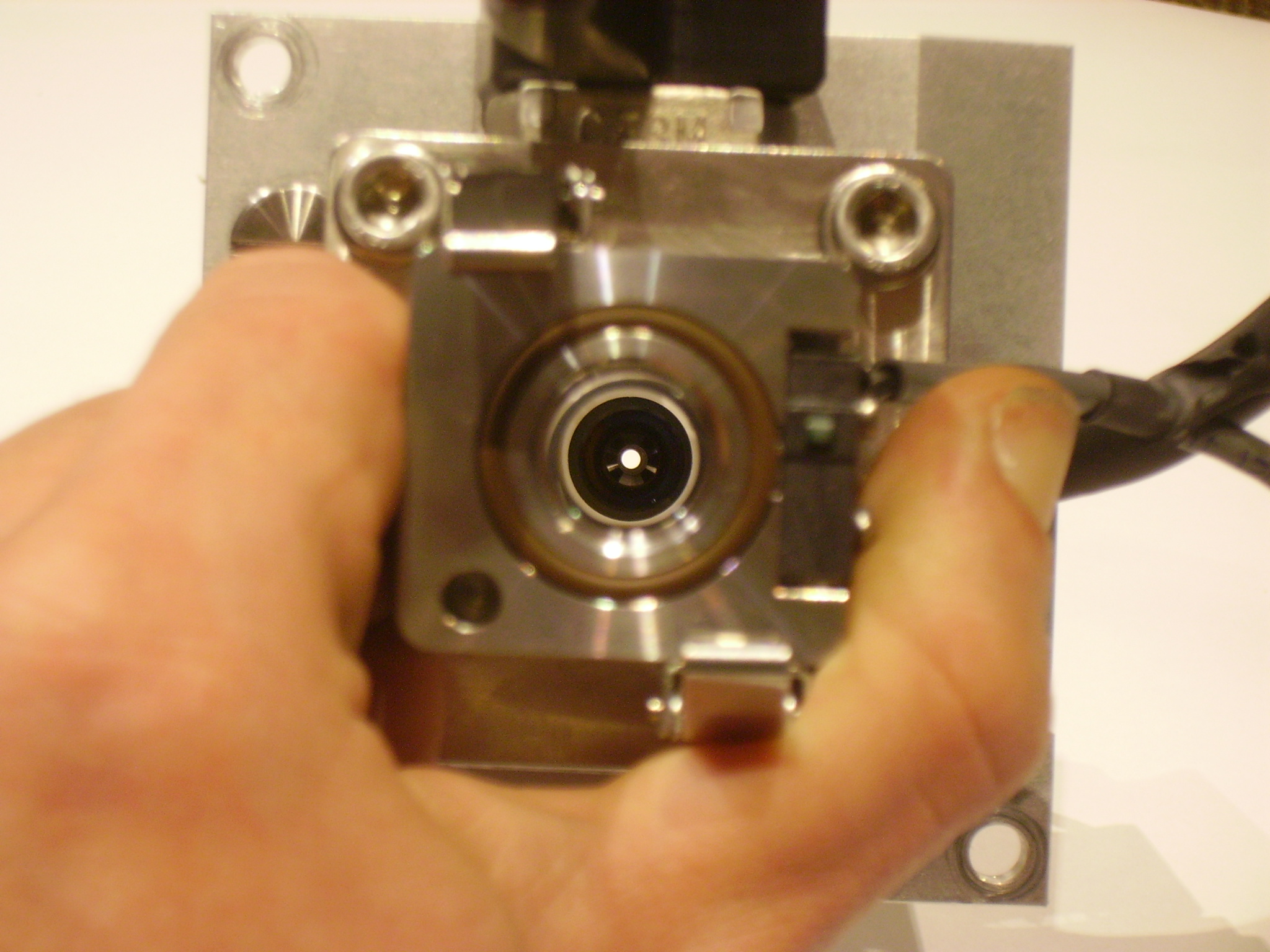

Könntest Du mal ein Detailfoto machen in diesen sechseckigen Stern? Was
ist da genau drin?
mfg, Stefan.
Heute habe ich mit Schwagelok Telefoniert. Ein sehr freundlicher
Mitarbeiter hat mir dann Erklärt das dies nur ein Teil von Ihrem
Kugelhahn ist und die Anschlüsse vom Kunden geändert worden sind. Man
versucht herrauszufinden über welche Vertriebswege dieser Kugelhahn
gegangen ist. Am Mittwoch treffe ich mich mit einem Medizientechniker
das kann mir vieleicht etwas genaueres sagen.
Vlad Tepesch schrieb:
> Matthias schrieb:>> Auf deine beiden Fragen kann ich dir leider noch keine Antwort geben.>> Ich glaub er meinte, was du dafür bezahlt hattest
Genau, nicht was man woanders dafür bekommen könnte.
Ich finde auch erstmal nur das "Design" nett. Also ganz unabhängig
davon, was es denn sein könnte. 500€ würde ich jedenfalls dafür nicht
ausgeben.
Btw, würde ich auf irgend ein Einfüll- oder auch Absaugstutzen tippen.
Könnte auch zu einem EM oder was ähnliches gehören. Also irgend ein
wissenschaftliches Gerät. Vielleicht hat Dein Medizintechniker ja mal
sowas ähnliches gesehen. Ansonsten einen Physiker fragen.

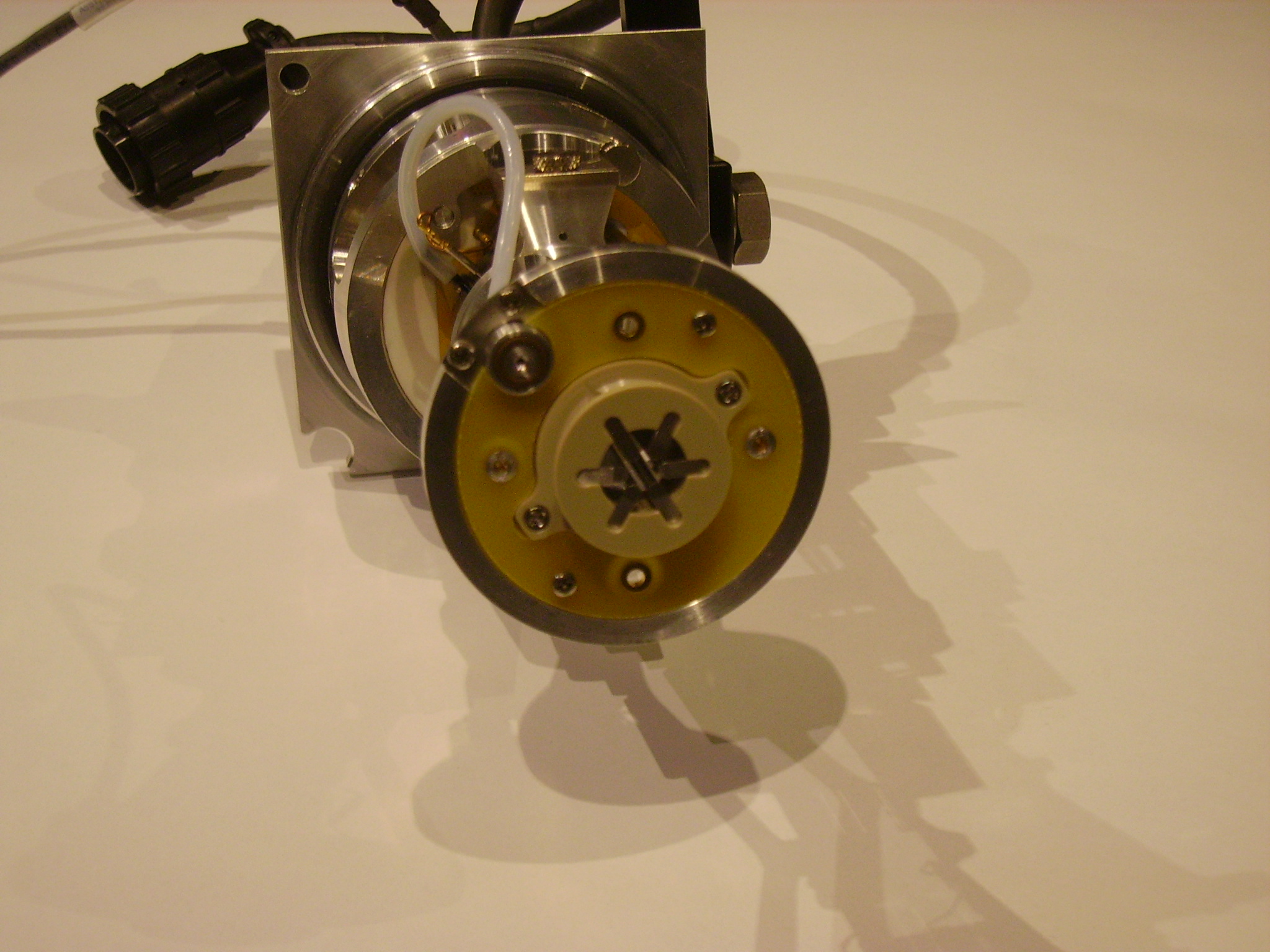

Der "Stern" sieht mir sehr nach einer Zentrierung aus. Da wird irgend
ewas reingesteckt - vielleicht eine Probe.
Eventuell auch Raumfahrttechnik. Dann wird es aber eine
Einzelanfertigung sein und man bekommt nur etwas raus, wenn man einen
beteiligten erwicht hat.

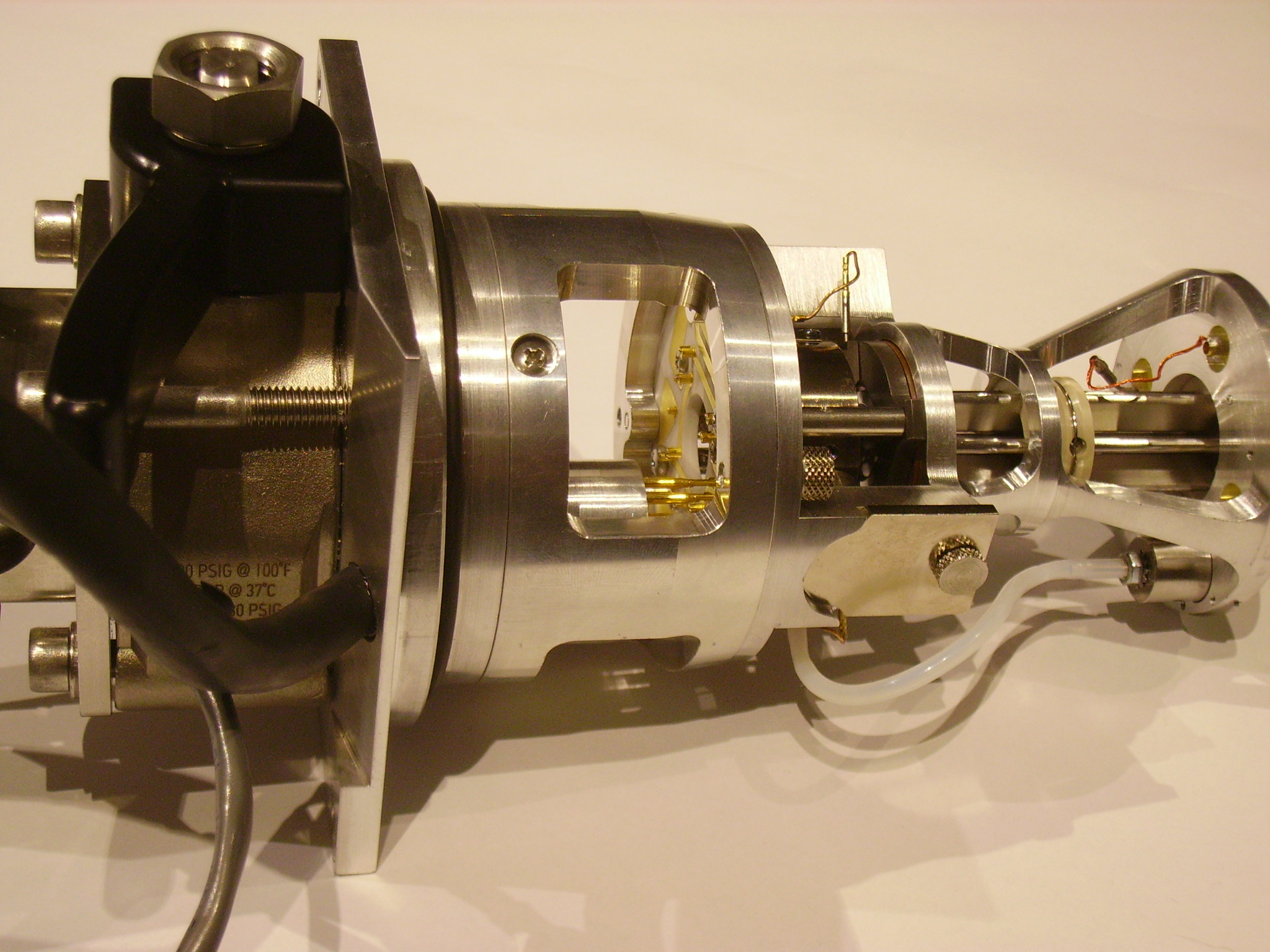

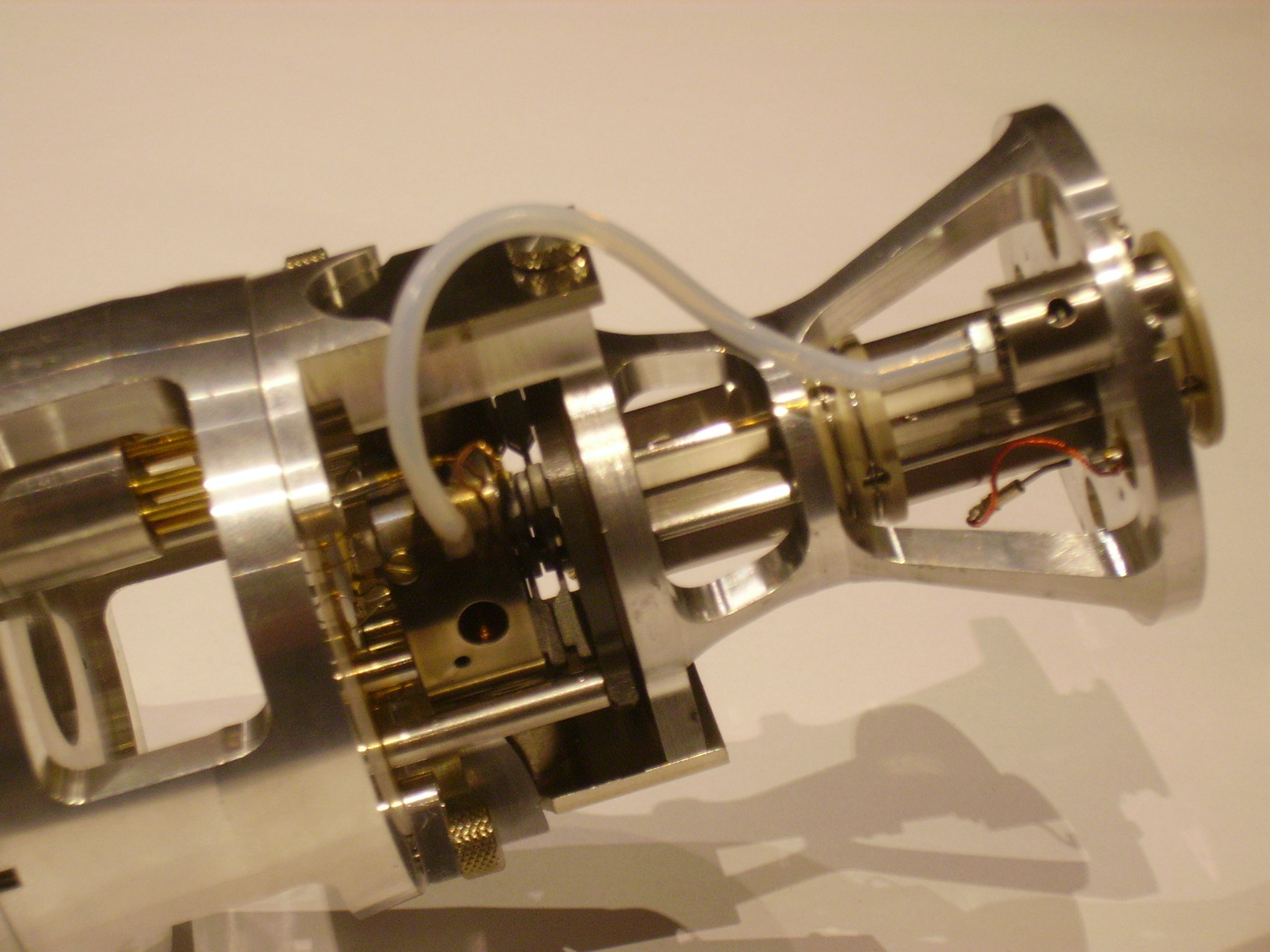

Hallo,
Inzwischen konnte ich feststellen das keine weiteren Teile für dieses
Gerät dabei waren. All zu grosse Hitze dürfte es wegen des Lötzins nicht
vertragen. Die Leiterbahnen düften aus Gold sein. Sämtliche Anschlüsse
auf den Leiterbahnen sind mit Goldhülsen versehen. Das dunklere Teil an
welches der Schlach geht ist vermutlich extrem gehärtet. Rechts und
Links dieses Schwarzen Teiles sitzen je 2x Ultra Starke Magnete welche
sich durch Schnellverschraubungen entfernen lassen (eine Schraube war
zimlich locker). Der Kopf (ca das worüber der weisse Schlauch geht)
lässt sich vermutlich mit 2 Schnellverschraubungen komplett trennen
(werde ich morgen vorsichtig veruschen). Die zwei roten Drähte welche
ziemlich weit vorne an die Rippen (vermutlich Alu) gehen dürften mit
zimlicher Sicherheit Temperaturfühler sein. Alle anderen Komponenten
sind mir äußerst fremd. Über das ganze Teil wird vermutlich ein Rohr
geschoben, dadurch deutet zumindest die Dichtung hin. Bewegliche Teile
kann ich keine Feststellen.
Morgen gegen Abend werde ich mal versuchen Fotos der Elektroteile zu
machen. eventuell könnte das ja weiter helfen.
Johann schrieb:
> Hallo,> was ist denn DAS nun?> Wann kommt denn die Auflösung
siehe
[Beitrag "Re: Was ist das für ein Teil?"]
also (leider) doch kein Ionentriebwerk
Mit der gummidichtung und dem schlauch hinten drann sicher nichts im
hochvakuumbereich...
Aber ich suche gerade so ein schleusenventil...
Was willst du denn dafür haben?
Hmm gute Frage.
Ich würde sagen etwas im 4 stelligen Bereich sollte es bringen. Aber
leiber würde ich das Teil mal in aktion sehen (oder das Gerät wo es eben
eingebaut wird).
lol ne dann lasmal auser du meinst mit 4 stellig 30,00eu
Weil neupreise aufrufen für solche exotischen sachen hat eher wenig sinn
;-) Ich würde das auch nur in ner Feinvakuumanwendung verhackstücken...
Das Teil hat ca. 500€ reinen Goldwert, da kann ich für 30€ leider nichts
machen. Wenn es nur um das Ventiel geht das kann man doch einzeln
bestellen bekommt dann auch die Flansche dazu und den Orginal hebel...
