KICAD - ATXMEGA128A1 Board mit Ethernet, SDRAM und SD-Karte

G. S. (varda) OP 21.04.2010 18:54 #1683170

Lesenswert?

•

▲
▼

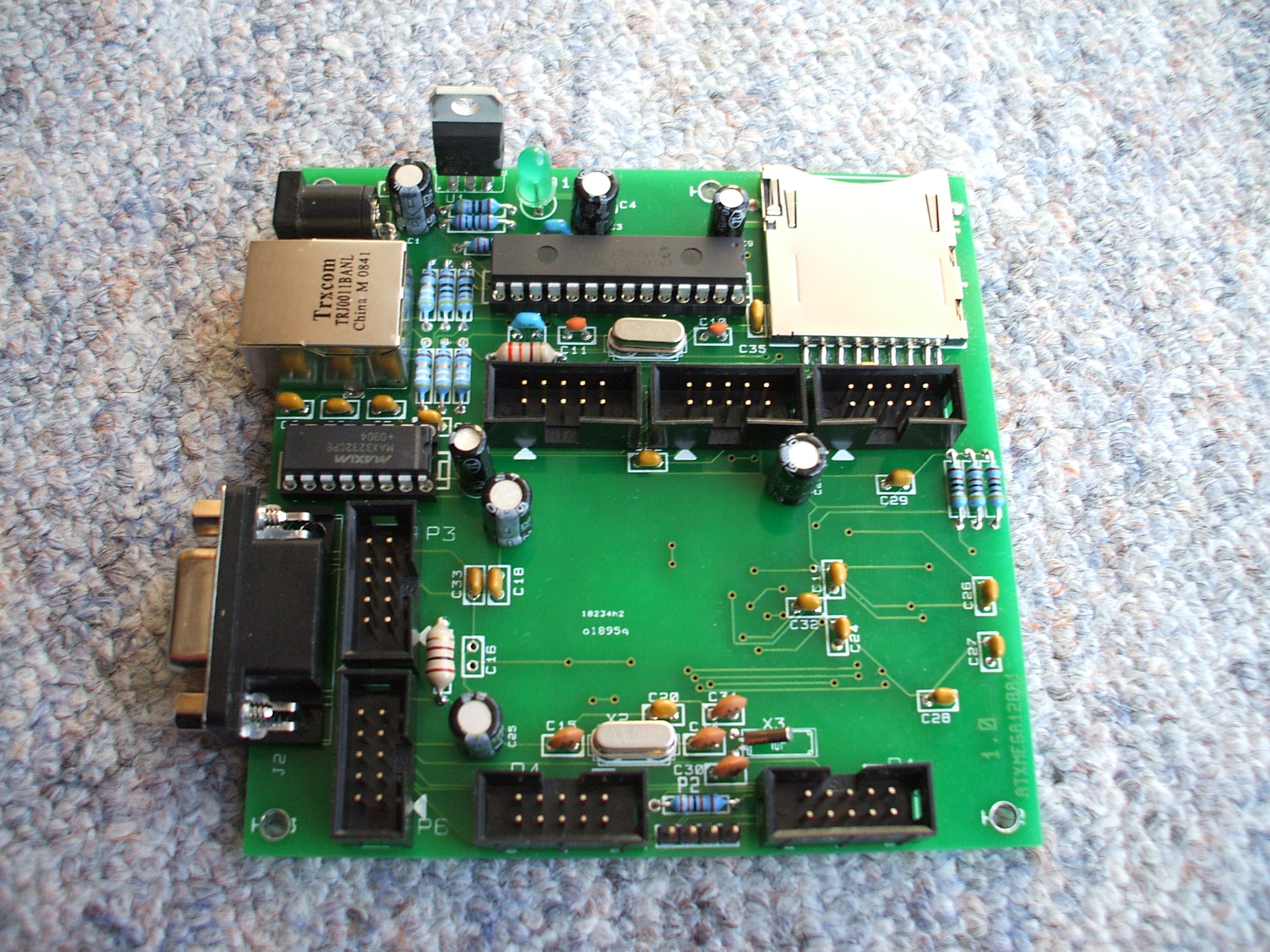

Habe mal wieder ein Projekt in KICAD realisiert.

Diesmal ein ATXMEGA128A1 Board mit Ethernet (ENC28J60), SDRAM (8MB),
SD-CARD, RS-232.

Dieses Board soll die Basis für ein WebRadio sein. Genügend RAM dürfte
ja auf diesem Board vorhanden sein und auch die 32MHz Takt dürften hier
ausreichen. Dies war ja immer ein Problem bei den AVR und Webradio.

Zusätzlich wird in Kürze eine Zusatzplatine mit dem VS1053 (MP3-Chip)
und einem Class-D Verstärker folgen. Diese gibt es ja bereits bei div.
Versender, mal sehen.

Ein grosser Teil der Hardware ist ja bereits fertig. Die Software wird
als nächstes folgen. Tips und Tricks sind gerne willkommen.

Angehängte Dateien:

print1.pdf (44,8 KB)
print2.pdf (57,4 KB)
print3.pdf (27,1 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Gerd G. (elektrikser) 21.04.2010 20:57 #1683368

Lesenswert?

•

▲
▼

Die Platine gefällt mir. Respekt! Sollte mich doch mehr in Kicad
einarbeiten...

Gruß Gerd

Antwort Zitieren Bearbeiten Löschen Beitrag melden

E. H. (emax) 27.11.2010 06:33 #1953012

Lesenswert?

•

▲
▼

Was ist denn aus dem Projekt geworden?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut B. (travelrec) (Firma: TravelRec.) 27.11.2010 19:56 #1953635

Lesenswert?

•

▲
▼

Mir persönlich enthält die Platine zu wenige GND-Flächen...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

tt Gast 27.11.2010 21:05 #1953690

Lesenswert?

•

▲
▼

mit den bedrahten Kondensatoren ...
mit dem Layout...
ehr unprofessionell

Antwort Zitieren Bearbeiten Löschen Beitrag melden

E. H. (emax) 27.11.2010 21:15 #1953695

Lesenswert?

•

▲
▼

Wenn ich solche Platinen hin bekäme wäre ich schon ganz froh. Ich kann
auch nirgendwo erkennen, dass der TO Professionalität beansprucht.

Aber anonym ne große Lippe schieben und selber nix abliefern, das finde
ich echt mies.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

G. S. (varda) OP 29.11.2010 16:34 #1955727

Lesenswert?

•

▲
▼

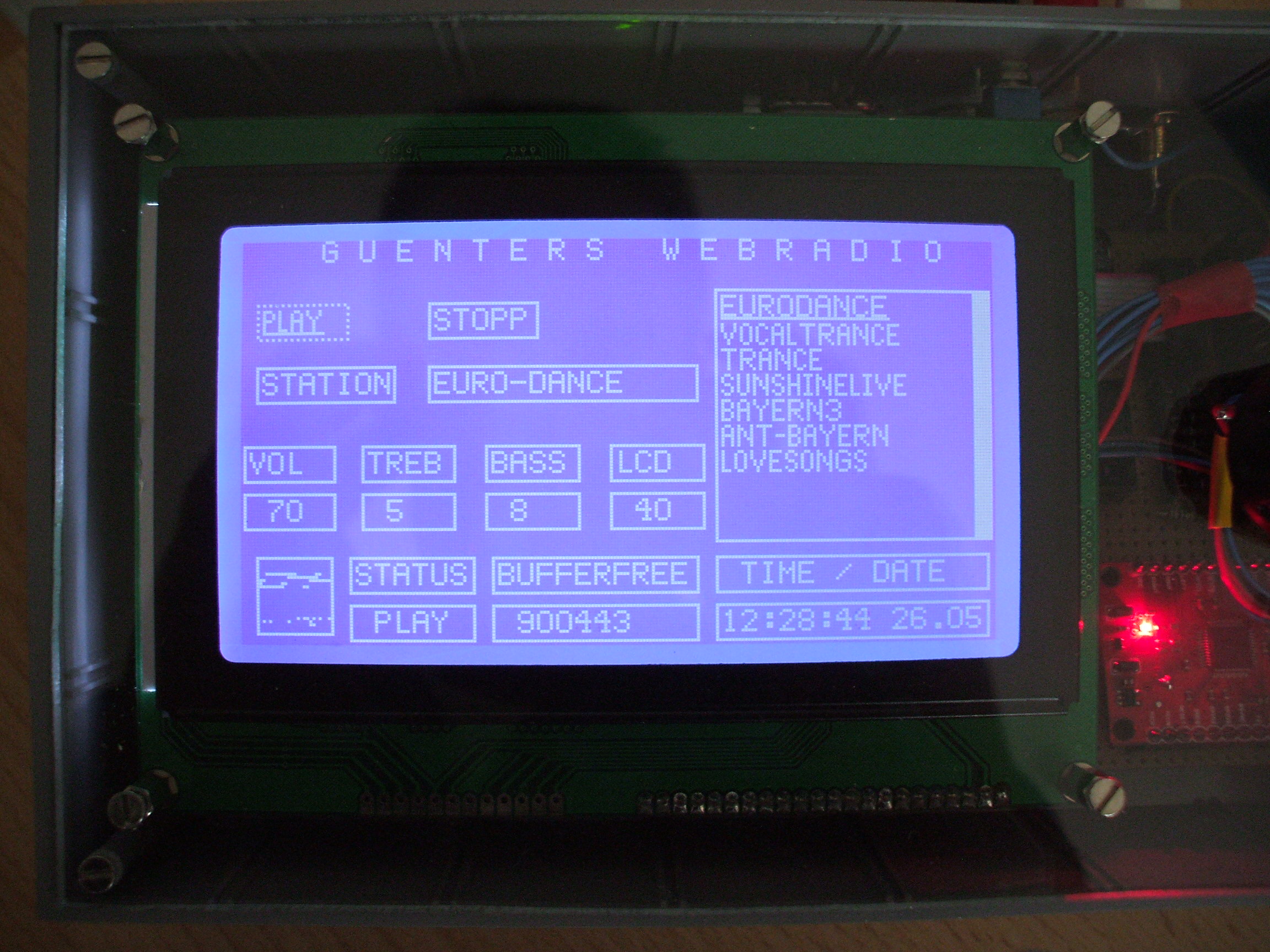

Was aus dem Projekt geworden ist ...

Mal ein Beispiel von mir:

Webradio (ATXMega128) mit Freertos und LCD 240 x 128 und Menu-Designer


Ich finde Kicad super! Sicher mit kleinen Schönheitsfehler .... aber
perfekt geeignet für kleinere und mittlere Projekte! In diesem Rahmen
bewegt sich auch die Platine.

Anmerkung noch von mir: dies soll KEIN professionels Layout darstellen,
wurde fast zu 100 % vom Autorouter durchgeroutet mit der Vorgabe nur 2
Layer. Läuft perfekt für dein Heimgebrauch und Versuchsaufbauten.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

E. H. (emax) 29.11.2010 17:15 #1955822

Lesenswert?

•

▲
▼

Danke für das Bild, sieht doch gut aus!

Was für ein Display ist das genau?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bastler Gast 29.11.2010 21:54 #1956228

Lesenswert?

•

▲
▼

Auf jeden Fall besser, als das Board von "Linuxdepp"', hier ist
wenigsten das drauf, was man auch braucht!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

G. S. (varda) OP 29.11.2010 22:05 #1956244

Lesenswert?

•

▲
▼

@emax

Ist ein Standard Grafiklcd mit t6963c Controller. Gibt es in der Bucht
für ca. 40 Euro.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

ethernet_fan Gast 29.11.2010 22:28 #1956291

Lesenswert?

•

▲
▼

Stimme dir voll und ganz zu Bastler .....

Ein Board ohne Ethernet ist nix wert

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut B. (travelrec) (Firma: TravelRec.) 30.11.2010 17:34 #1957223

Lesenswert?

•

▲
▼

Günter S. schrieb:
> Mal ein Beispiel von mir:
>
> Webradio (ATXMega128) mit Freertos und LCD 240 x 128 und Menu-Designer

Gibt es dazu irgendwelche Unterlagen ;-) ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

G. S. (varda) OP 30.11.2010 18:56 #1957325

Lesenswert?

•

▲
▼

@ Knut Ballhause (Firma: TravelRec.) (travelrec)

natürlich gibt es da Unterlagen inkl. einer Anpassung Freertos an
ATXMEGA,

zwar nicht in professionell ausgearbeiteter Form incl. Powerpoint
Präsentation ... für den privaten Nutzer aber dennoch in brauchbarer
Form!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut B. (travelrec) (Firma: TravelRec.) 04.12.2010 16:08 #1962423

Lesenswert?

•

▲
▼

Günter S. schrieb:
> natürlich gibt es da Unterlagen inkl. einer Anpassung Freertos an
> ATXMEGA,
>
> zwar nicht in professionell ausgearbeiteter Form incl. Powerpoint
> Präsentation ... für den privaten Nutzer aber dennoch in brauchbarer
> Form!

Aha, schön zu wissen. ..... Und wo?!

Antwort Zitieren Bearbeiten Löschen Beitrag melden
