Forum: Markt [V] Bausatz "agsBOY": Grafikdisplay, Beschleunigungssensor, analoger Joystick , USB


Autor: Sebastian B. (sfreak) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

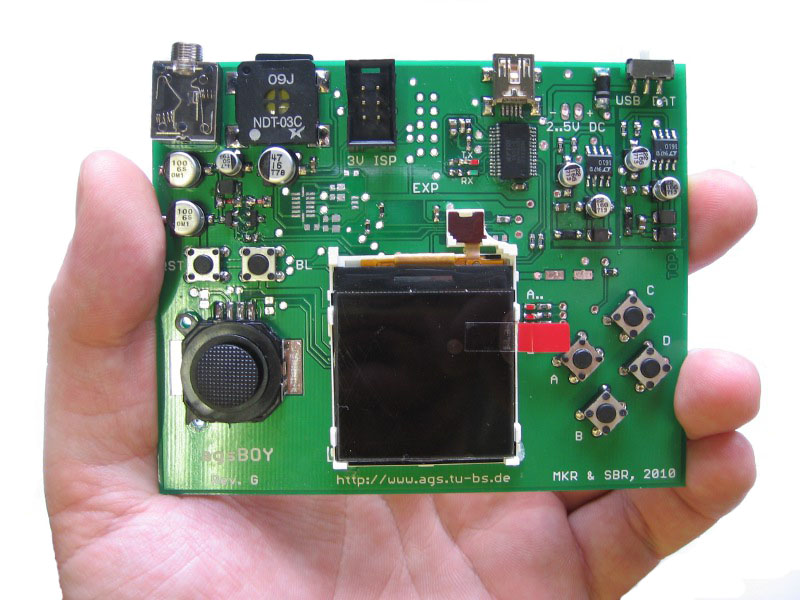

ich habe noch einige Bausätze zu verkaufen mit folgenden Eigenschaften:

 * ATmega32, 14,7456MHz Quarz
 * MicroSD Slot, angeschlossen an SPI
 * 132×132 Pixel LCD, 4096 Farben, SPI (wie Nokia 6100, Diagonale ca.
   3 cm)
 * analoger Schiebe-Joystick aus der Playstation Portable 1000
 * Freescale MMA7455 3-Achs Beschleunigungssensor, I2C
 * Soundausgabe (PWM) ueber Mini-Lautsprecher oder 3,5mm Klinkenbuchse
 * USB mini B Buchse, erlaubt Programmierung ueber Bootloader,
   Stromversorgung, Datenaustausch
 * LT1610 1,7MHz Step-Up Schaltregler für 7V LCD-Hintergrundbeleuchtung
 * LT1610 1,7MHz SEPIC Schaltregler für 3,3V Versorgungsspanung
   (wahlweise Stromversorgung über 2 Mignon-Batterien oder USB,
   Eingangsspannungsbereich ca. 2..5V)
 * diverse Taster, LEDs
 * 10-poliger Erweiterungsstecker mit I2C, Versorgungsspannung und
   einigen freien Portpins

Es sind bis alle benötigten Teile enthalten, die Platine ist
professionell gefertigt (2-lagig durchkontaktiert). Es sind viele sehr
kleine SMD-Bauteile enthalten, das Ganze erfordert ein wenig Erfahrung
und eine ruhige Hand. Ich habe bereits etwa 10 Stück gebaut und biete
an, die schwierigsten Bauteile (insb. Beschleunigungssensor im LGA-14
Gehäuse und Display-Anschlussstrecker mit 0,5mm Pinabstand)
vorzubestücken.

Ein Programmiergerät ist nur nötig um den Bootloader aufzuspielen.
Danach kann die Platine über USB mit Strom versorgt und auch
Programmiert werden (AVR Studio kompatibler Bootloader von Peter
Fleury). Ich biete an auch den Prozessor vorzubestücken und bereits mit
dem Bootloader zu programmieren.

Der Bausatz kostet 65 EUR Vorkasse. Vorbestücken von MMA7455,
Displaystecker, ATmega32 und Programmieren des Bootloaders 15 EUR extra.
Verpackung und Versand innerhalb Deutschlands 5 EUR, außerhalb nach
eigenen Kosten.

Die meisten Bauteile habe ich bereits vorrätig nur Spezialteile wie das
Display fehlen noch. Auslieferung in 2-3 Wochen.

Weitere Infos und Datenblätter gibt es hier:
http://www.ags.tu-bs.de/?id=e.lab:projekte:agsboy

Es gibt auch schon einen Satz Bibliotheken für den avr-gcc mit denen
sich alle verbauten Teile ansteuern lassen. Einige Beispiele sind
bereits auf o.g. Seite verlinkt, weitere werden folgen.

Bei Interesse schreibt mir bitte eine E-Mail:
sebastianb (at) ags . tu-bs . de

Viele Grüße
Sebastian Brückner

Autor: Sebastian B. (sfreak) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

anbei noch der Bestückungsplan.

Sebastian

Autor: Phil S. (zippi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Interessant wären mal ein paar bilder, was man alles mit dem tollen
Board machen kann.

Gruß

Autor: Sebastian B. (sfreak) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Phil S. schrieb:
> Interessant wären mal ein paar bilder, was man alles mit dem tollen
> Board machen kann.

Bisher gibt's dafür diverse Pong-Varianten und ein Paar ganz einfache
Spielereien mit Text und Bitmaps.

Fotos von dem LCD in Aktion findest du wenn du mal nach "Nokia 6100
Display" suchst, z.B. hier:
http://thomaspfeifer.net/nokia_6100_display_en.htm

Ich werde in den nächsten Tagen auch ein Paar Bilder von unseren
Projekten machen.

Sebastian

Autor: Sebastian B. (sfreak) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ein Paar Bausätze habe ich noch da. Inzwischen sind auch die Displays
angekommen, ich kann also noch diese Woche ausliefern.

Damit ich den Rest auch noch loswerde würde ich auch anbieten die
Platinen komplett zu bestücken. Dann muss nur noch der Batteriehalter
und das Display selbst befestigt werden.

Sebastian
