Hallo,

ich bekam heute auf der Arbeit ein Hameg HM203 geschenkt, da ein Kanal
defekt ist. Mein Verdacht fiel auf die FETs des Eingangsverstärkers,
daher habe ich mal testweise BF245 eingebaut, nun erscheint die
Nulllinie, jedoch sind keine Ausschläge sichtbar. Mit den FETs des
intakten Kanals funktioniert es einwandfrei.
Kennt jemand einen bezahlbaren Ersatztyp für die original verbauten
TIS69, oder weiß, was ich falsch gemacht habe? Die Messgenauigkeit
spielt nur mehr eine untergeordnete Rolle, da ich das Ding nur mehr für
Experimente einsetzen will.
Ich habe zwar bereits Ersatztypen gefunden, die sind aber entweder nicht
erhältlich, oder kosten 25€ + pro Stück.

Autor: Kupfer Michi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der BF245 (bzw. BF256, 2n4416 etc.) sollte durchaus gehen. Du must hal
nur  schauen, dass du mit IDSS und Cut Off Spannung in etwa die gleiche
Groessenordnung wie dein TIS69 kommst (vergleichmessung mit dem noch
guten TIS69).

Und natürlich dann in etwa ein Paar mit vergleichbaren Werten
zusammenstellen und thermisch koppeln.
In einem Vergleichbaren Fall hab ich mir 25 Stück bei Reichelt geholt
und damit ~ 4 brauchbare Paare zusammenstellen können.

Ebenso auf Pin Belegung achten, da die bei den FETs gerne
herstellerspezifisch ist (im Zweifel mit DMM ausmessen).

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ersatz für Hameg FET TIS69 schrieb:
> Mit den FETs des
>
> intakten Kanals funktioniert es einwandfrei.
>
> Kennt jemand einen bezahlbaren Ersatztyp für die original verbauten
>
> TIS69, oder weiß, was ich falsch gemacht habe?

2 BF245, vorzugsweise A ode B, selektiert auf ähnliche Daten: Das
funktioniert definitv im Hameg.
Vermutlich hast Du Deine FET falsch in die Fassung gesteckt.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

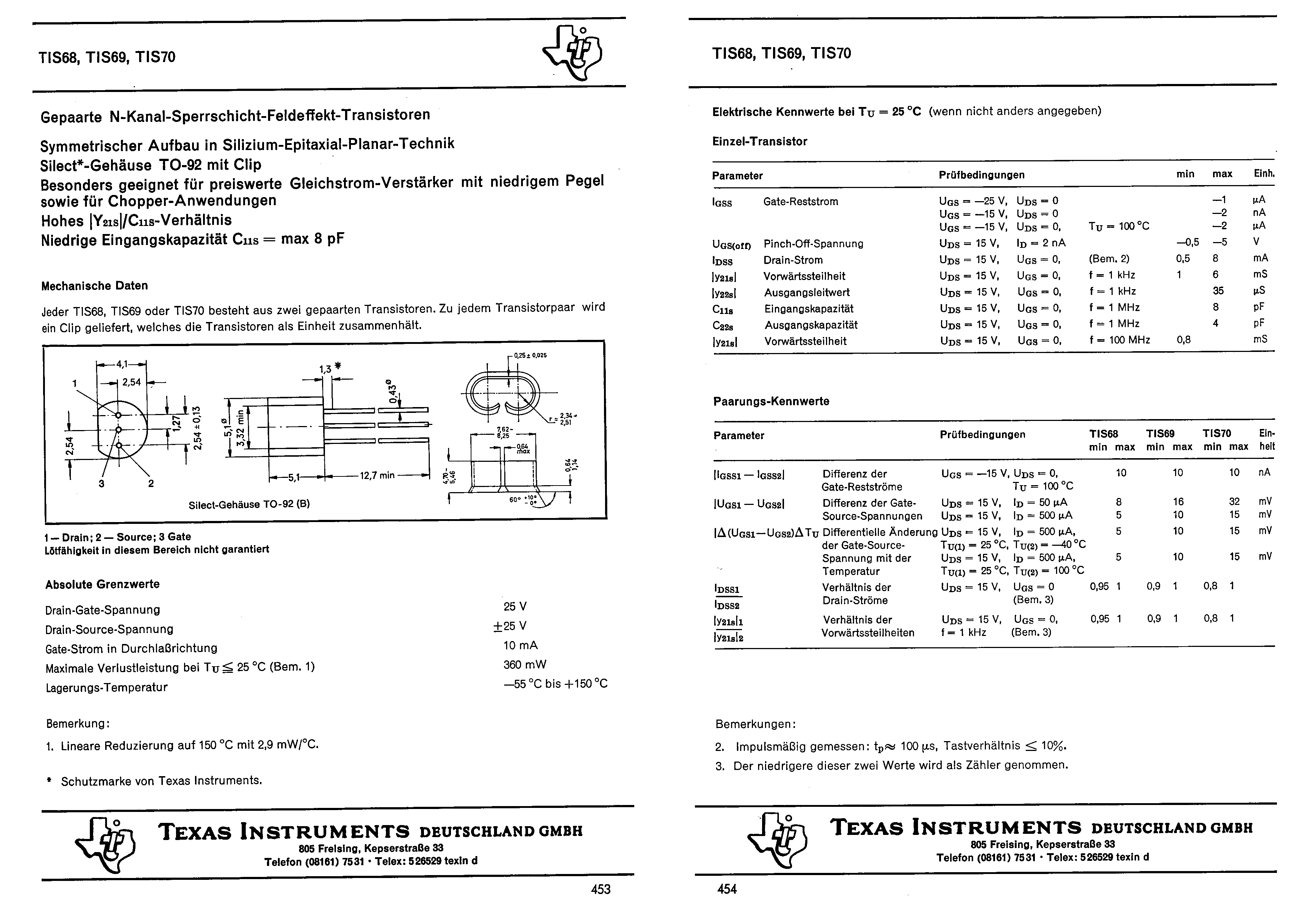

Der TIS69 in einer Tabelle aus "The Transistor and Diode Data Book for
Design Engineers" von Texas Instruments München aus den Siebzigern (? -
kein Datum zu finden).

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

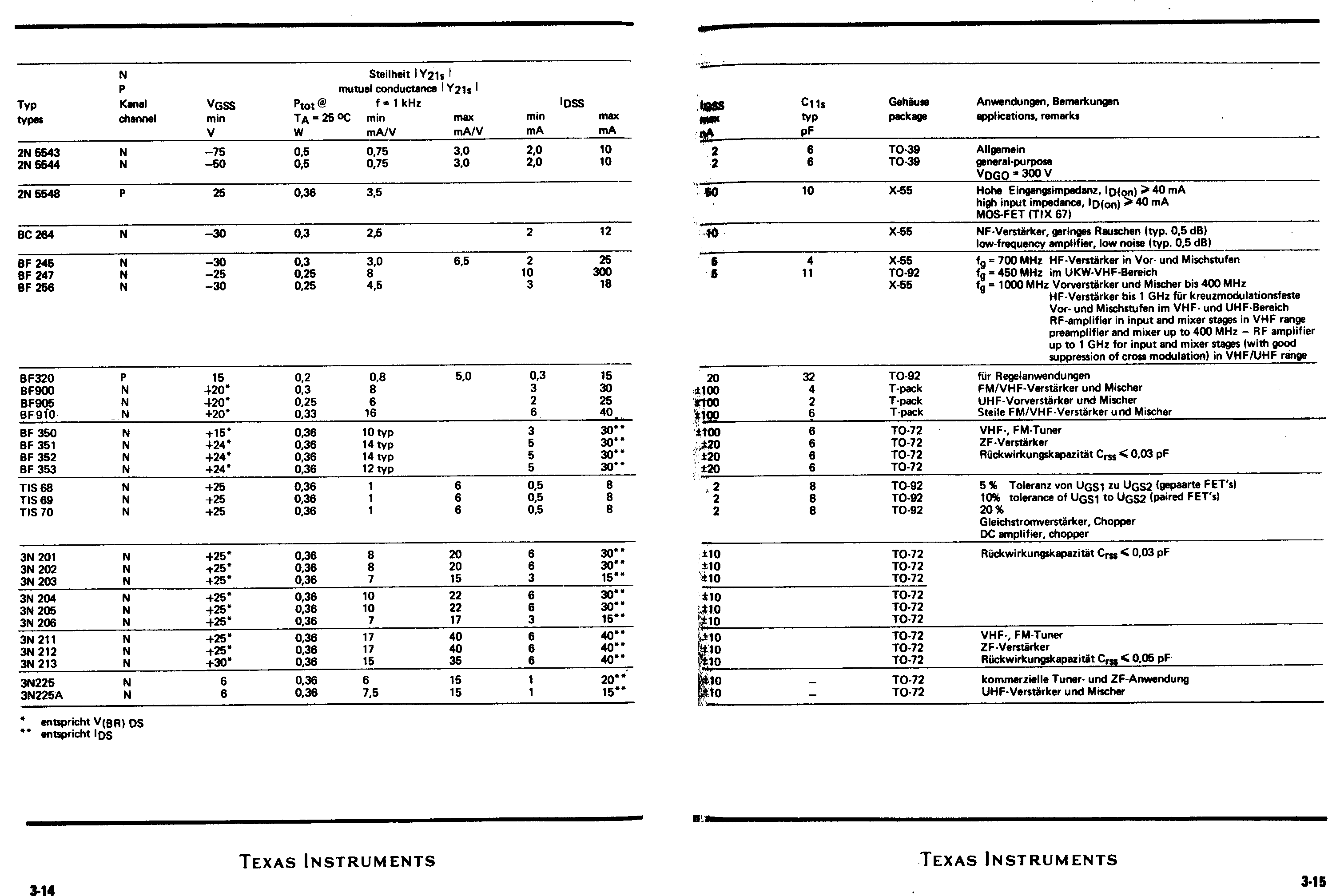

Hier ausführlichere Daten aus dem "halbleiter-datenbuch 69/70
Industrie-Typen"

Autor: Arno H. (arno_h)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Linear Systems bietet dafür den LS3955 (entspricht 2N3955) an.
CrossRef unter: http://www.linearsystems.com/download/crossreference.zip
Einen Distri gibts in Allensbach, ist mir aber unbekannt.

Hast du schon einen Datenvergleich mit den Siliconix Typen U4xx oder
Japanern wie 2SK389 gemacht?

Arno

Autor: Ersatz für Hameg FET TIS69 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andrew Taylor schrieb:
> 2 BF245, vorzugsweise A ode B, selektiert auf ähnliche Daten: Das
> funktioniert definitv im Hameg.
> Vermutlich hast Du Deine FET falsch in die Fassung gesteckt.

Wenn ich die Datasheets richtig verstanden habe, müssen ja lediglich die
äußeren Pins des TO92 vertauscht werden, oder liege ich da falsch?

Autor: tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ersatz für Hameg FET TIS69 schrieb:
> Wenn ich die Datasheets richtig verstanden habe, müssen ja lediglich die
> äußeren Pins des TO92 vertauscht werden, oder liege ich da falsch?

Die Anschlüsse sind herstellerspezifisch, schreib mal, vom welchem
Hersteller deine Ersatzfets sind.

Autor: troll (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nein,sind sie nicht

Autor: Kupfer Michi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
>nein,sind sie nicht

so so, dann zeig mal was für Belege du dafür hast.

Ich hab hier z.B. für den BF256A von MOT/ONSemi im TO-92 Package zwei
unterschiedlichen PIN Belegungsvarianten (Style 5 und 23) ohne dass man
das vom Aufdruck her unterscheiden kann.

Ebenso für den BF246A im TO-92 gibt allein Fairchild 5
Belegungsvarianten an.
Die Exemplare die ich davon von Reichelt ich hier liegen habe
entsprechen nicht der im BF246A DB angegeben Belegung (G,S,D) sondern
(S,G,D)

http://www.fairchildsemi.com/pf/BF/BF246A.html
http://www.fairchildsemi.com/dwg/ZA/ZA03D.pdf

Autor: Arno H. (arno_h)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
BF246/47 ist eine ganz andere Liga als BF244/45, die sind untereinander
nicht einfach austauschbar. Der BF256 ist wiederum ein unterschiedliches
Bauelement.
Zur vollständigen Verwirrung kann dann nur noch das BF246/47 Datenblatt
von Philips beitragen. Der einzige Unterschied der beiden ist die
Pinbelegung, allerdings widerspricht die wieder den anderen Herstellern.
http://www.alldatasheet.com/datasheet-pdf/pdf/1619...
Immerhin bei Philips schon 1997 abgekündigt.


Arno

Autor: jörg (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe im Moment das gleiche Problem, allerdings bei einem anderen
Oszi. Es kommt eine Nulllinie, aber keine Ausschläge. Wenn ich die
Datenblätter richtig verstanden habe, dann müssen lediglich Source und
Gate vertauscht werden. Mir ist aber nicht ganz klar, ob die Darstellung
im Datenblatt des BF245 von oben oder von unten sein soll. Kann da
jemand Klarheit verschaffen?

Autor: jörg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann mir denn keiner helfen?

Autor: monnemer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von Unten, nie technisches Zeichnen gehabt ?

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
den TIS69 kann man gegen den BF245A ersetzen.
Danach muss die DC-Balance und die Y-Verstärkung des Kanals neu
eingestellt werden. Drain und Gate sind allerdings vertauscht.

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gate und Source meinte ich.
