Hallo allerseits

in meiner Beschreibung taucht ein bidirektionaler Bus auf. Da dieser
"sowieso" Tristate können muss - ist es ok, auf ihn aus mehreren
Prozessen zuzugreifen?

entity Bar is
  Port (
    ...
    Selector : in integer;
    Address : inout STD_LOGIC_VECTOR(15 downto 0);
    ...
  );
end Bar;



architecture Behavioral of Bar is
  Foo_1 : process(Selector)
    if Selector = 1 then
      Address <= x"0123";
    else
      Address <= "ZZZZZZZZZZZZZZZZ";
    end if;
  end process;

  Foo_2 : process(Selector)
    if Selector = 2 then
      Address <= x"4567";
    else
      Address <= "ZZZZZZZZZZZZZZZZ";
    end if;
  end process;

  Foo_3 : process(Selector)
    if Selector = 3 then
      if Address = x"89AB" then
        ...
      end if;
    end if;
  end process;
end Behavioral;


Grüße
Steffen

Autor: MXM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich bin mir zu 99% sicher, dass das nicht funktioniert.. kannst du ja
mal ausprobieren..

aber mal eine Frage: welche Notwendigkeit besteht den dazu?
Wieso nicht einfach ein Prozess?
In beinem Beispiel würde auch ein "select with" reichen, da das Ganze
kombinatorisch ist...

MXM

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MXM schrieb:
> ich bin mir zu 99% sicher, dass das nicht funktioniert.. kannst du ja
> mal ausprobieren..
Doch, es lässt sich synthetisieren. Nur lese ich hier im Forum, dass man
das nicht machen sollte. Stattdessen soll man einen MUXer verwenden. Ich
bin mir aber nicht sicher, ob das auch für Signale gilt, die als
Tristate aus dem FPGA herausgeführt werden.


MXM schrieb:
> In beinem Beispiel würde auch ein "select with" reichen
Das Problem an dem Beispiel ist, dass es nur ein Beispiel ist...

Autor: MXM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beschreibe doch genau was du machen möchtest...

MXM

Autor: Mathi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn Du keine andere Beschreibungsform wählen möchtest, und Du
sicherstellen kannst das immer nur ein Prozess auf das Signal treibt,
kannst Du guarded Signalzuweisungen verwenden. Dazu musst Du ein Signal
als "register" deklarieren und mit guarded Blöcken arbeiten.
Ein Beispiel dazu findest Du im IEEE 1076.6 in 6.1.3.6.

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich versuche, meine Beschreibung auf das Wesentliche zu konzentrieren:

Ich habe zwei getrennte Speicher, M1 und M2. Auf jeden der beiden möchte
ich entweder lesend oder schreibend zugreifen. Da jeder Speicher eine
unterschiedliche Ansteuerung benötigt (Timing, Signalleitungen), habe
ich mir zwei Entities erzeugt - eine pro Speicher. Ich möchte auf gar
keinen Fall nur eine einzige Entity mit nur einem einzigen Prozess
verwenden, da der gesamte Speichercontroller noch deutlich mehr
Funktionen beinhaltet und ich ansonsten den Überblick verlieren würde.

Beide Speicher sollen nun über ein gemeinsames Interface angesprochen
werden. Es läuft also darauf hinaus, dass die Ausgangssignale beider
Speicher zu einem einzelnen Ausgangssignal zusammengefasst werden
müssen.


Geht das auf die von mir im Eingangsposting vorgeschlagene Weise? Oder
muss ich explizit einen Multiplexer verwenden?

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mathi: Danke für den Hinweis! Ich bin noch nicht so lange mit VHDL
zugange, das Kapitel muss ich mir erst genauer anschauen...

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Ich bin noch nicht so lange mit VHDL zugange...
Dann lass die komplizierten Dinge einfach mal weg und mach es am Anfang
einfach so, dass nicht aus mehreren Prozessen auf 1 Signal getrieben
wird. Wenn du verstanden hast, was dahinter ist (ein Multiplexer
nämlich) dann wird dir das auch gar nicht schwerfallen. Sowas lässt sich
innerhalb eines FPGAs sowieso nicht realisieren:
>       Address <= "ZZZZZZZZZZZZZZZZ";
In einem FPGA gibt es nur '0' und '1'. Alles andere wird durch
irgendwelche Logik, Latches oder Multiplexer ersetzt.

Der Codeauszug von ganz oben funktioniert solange der Synthesizer das
Signal auflösen kann. Mit der expliziten Abfrage auf
if Selector = 1 then
:
if Selector = 2 then
:
if Selector = 3 then
:
werden übergreifend über die Prozesse Zugriffskonflikte ausgeschlossen.
Weil ja der Selector immer nur 1 oder 2 oder 3 sein kann, kann auch auf
Adresse jeweils nur 1 Prozess treiben.
Glück gehabt. Aber das nächste Mal fliegst du auf die Nase.
Garantiert...

> Doch, es lässt sich synthetisieren.
Das ist neu hier...
Dass es sich simulieren lässt ist klar. Aber das mit der Synthese muß
ich auch mal ausprobieren. Welchen Synthesizer verwendest du?

> Geht das auf die von mir im Eingangsposting vorgeschlagene Weise?
Offenbar schon...  :-/
> Oder muss ich explizit einen Multiplexer verwenden?
Das ist, was die Synthese sowieso daraus machen muss...  :-o

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Aber das mit der Synthese muß ich auch mal ausprobieren.
Gesagt, getan:
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity MultipleDrivers is
    Port ( selin   : in  STD_LOGIC_VECTOR  (1 downto 0);
           addrin  : in  STD_LOGIC_VECTOR  (3 downto 0);
           addrout : out  STD_LOGIC_VECTOR (3 downto 0));
end MultipleDrivers;

architecture Behavioral of MultipleDrivers is
begin
   process (selin, addrin) begin
      if (selin="00") then
         addrout <= "0001";
      else
         addrout <= "ZZZZ";
      end if;
   end process;

   process (selin, addrin) begin
      if (selin="01") then
         addrout <= "0001";
      else
         addrout <= "ZZZZ";
      end if;
   end process;

   process (selin, addrin) begin
      if (selin="10") then
         addrout <= "0001";
      else
         addrout <= "ZZZZ";
      end if;
   end process;

   process (selin, addrin) begin
      if (selin="11") then
         addrout <= addrin;
      else
         addrout <= "ZZZZ";
      end if;
   end process;
end Behavioral;
Wie berichtet: das geht.
Und wie erwartet: das gibt einen Multiplexer.
Dann wäre es aber auch sinnvoll, das auch gleich als Multiplexer zu
beschreiben.

Denn solange alle Fälle von selin verwendet werden, ist kein
Tristate-Buffer nötig. Wenn aber einer der 4 Fälle nicht verwendet wird,
muß das Signal addrout hochohmig werden. Und das geht innerhalb des
FPGAs nicht --> böses Erwachen...  :-o

Autor: Harald Flügel (hfl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dem_vorredner_zustimm
aber_nochwas_dazu_sagen_will

Ich habe beste Erfahrungen mit der Anwendung des ASIC-Designsflows bei
FPGA-Designs gemacht. Eine der Regeln lautet, tri-states ausschließlich
in der obersten Ebene eines Designs zu verwenden. Und diese oberste
Ebene darf lediglich Pins beinhalten, keine Logik. Daraus folgt, dass
man in den unten liegenden Logikmodulen Datenmultiplexer verwendet, und
zusätzlich ein Signal erzeugt, mit dem man in der obersten Eben den
Tristate-Treiber einschaltet. Klingt kompliziert, ist aber ein Abbild
der realien Implementierung im Silizium. So sieht die Hardware eines
FPGAs nunmal aus. Da wird nicht von mehreren Logikelementen 0/1/z auf
eine gemeinsame Leitung gegeben, die dann an einem Pin rauskommt.

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, damit ist meine Frage geklärt. Ich habe gestern Abend noch auf
Multiplexer umgebaut. Das hat gleichzeitig einige der vorher bestehenden
Warnungen beseitigt.

Der Nachteil an der Variante mit dem Multiplexer ist, dass mein Modell
schrecklich unübersichtlich ist. Denn abgesehen davon, dass VHDL für
mein Empfinden sowieso ganz fürchterlich unstrukturiert ist
(Hierarchie?), habe ich in diesem konkreten Fall nun auch noch mehrere
Signale, die später zu einem Signal zusammengefasst werden. Und damit
tolle Appendizes á la "_out_MUX1" usw.

In drei Monaten werde ich da nicht mehr durchblicken. Deshalb werde ich
heute Abend wohl damit beginnen müssen, einen Signalplan zu zeichnen...


Danke für Eure Antworten!
Steffen

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag zum Beispiel von lkmiller:

Bei mir ist es etwas unkritischer, da das bei Dir "addrout" genannte
Signal nicht vom Typ "in" ist, sondern "inout". Und das auch auf
TOP-Ebene. Insofern müssten bei mir nicht mal alle Fälle belegt sein.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Denn abgesehen davon, dass VHDL für mein Empfinden sowieso
> ganz fürchterlich unstrukturiert ist (Hierarchie?)
Das liegt nicht unbedingt an VHDL, sondern eher an der passenden
Modularisierung eines Projekts.

> Deshalb werde ich heute Abend wohl damit beginnen müssen,
> einen Signalplan zu zeichnen...
Ich habe durchaus größere Projekte mit VHDL am laufen, und ich blicke da
relativ schnell wieder durch. Es ist eben so, dass z.B. die Erzeugung
von Select-Signalen für Untermodule nicht unbedingt in einem getrennten
Modul gut aufgehoben ist. Manchmal wird die Sache wesentlich
überschaubarer, wenn eine Ebene eingespart wird.
Und dann sollte beachtet werden, dass es neben der Prozess-Schreibweise
die Möglichkeit von Concurrent-Zuweisungen gibt. Damit lassen sich
solche Multiplexer oft in ein paar kurzen Zeilen schön übersichtlich
abhandeln...

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar Miller schrieb:
> Das liegt nicht unbedingt an VHDL, sondern eher an der passenden
>
> Modularisierung eines Projekts.

Natürlich. Es liegt auch daran, dass ich noch nicht sonderlich lange in
VHDL unterwegs bin und alles noch ein wenig ungewohnt ist.

Aber wenn ich wie hier auf ein Signal nur in einem einzigen Prozess
schreibend drauf zugreifen kann, dann schränkt mich das schon ein. Denn
dann muss ich entweder meinen Prozess riesig werden lassen und die
Kapselung geht verloren. Oder aber ich muss das Signal aus mehreren
Einzelsignalen zusammensetzen und die Kapselung geht ebenfalls verloren.

Mir ist schon klar, warum das in VHDL nun einmal so sein muss. Aber
hilfreich ist es eben trotzdem nicht.

Mit der Modularisierung sprichst Du gleich das nächste Thema an. Wenn
mir eine Entity zu groß wird, möchte ich sie gerne aufteilen. Das kann
ich aber nur "nach unten hin". So steht dann "Entity 1" ganz oben und
gibt ihr Verarbeitungsergebnis an "Entity 2" weiter - die zwangsweise
darunter steht. "Entity 2" wiederum muss muss am Ende das Ergebnis
wieder nach oben, durch Entity 1 hindurch, dem "aufrufenden" (Wie nennt
man das? "Speisenden"?) Prozess leiten.

Autor: Mathi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Aber wenn ich wie hier auf ein Signal nur in einem einzigen Prozess
> schreibend drauf zugreifen kann, dann schränkt mich das schon ein.

Wie oben geschrieben, bietet VHDL die Möglichkeit über guarded commands
aus mehreren Blöcken (Achtung: NICHT Prozesse) auf ein Signal
zuzugreifen. Des weiteren bietet VHDL die Möglichkeit mittels shared
variables aus mehreren Prozessen auf einen Wert zuzugreifen.
Beides sind Techniken die für die High-Level Modellierung verwendet
werden, sich nicht unbegrenzt synthetisieren lassen und von Anfängern
gemieden werden sollten.
Allerdings beschreiben die meisten Entwickler eher auf der Register
Transfer Ebene. Und dort kommen dann z.B. Konstrukte für explizite
Multiplexer zu Einsatz. Die Abstraktion nimmt ab und die Beschreibung
ist näher an der Hardware. Dadurch hat man mehr Kontrolle aber auch
nicht mehr so übersichtliche Beschreibungen wie auf einer höheren Ebene.

> Mit der Modularisierung sprichst Du gleich das nächste Thema an. Wenn
> mir eine Entity zu groß wird, möchte ich sie gerne aufteilen. Das kann
> ich aber nur "nach unten hin". So steht dann "Entity 1" ganz oben und
> gibt ihr Verarbeitungsergebnis an "Entity 2" weiter - die zwangsweise
> darunter steht. "Entity 2" wiederum muss muss am Ende das Ergebnis
> wieder nach oben, durch Entity 1 hindurch, dem "aufrufenden" (Wie nennt
> man das? "Speisenden"?) Prozess leiten.

Was spricht dagegen die Entities 1 und 2 nebeneinander zu setzen?

Autor: Semprini (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Ganze funktioniert in der Synthese und der Realität nur, wenn die
Prozesse sich gegenseitig ZEITLICH ausschließen, weil die Bedingungen
auf die sie reagieren, dies tun.

Das ist aber trotzdem eine konfuse Technik: Einfacher ist, es immer
"ausgangsorientiert" zu programmieren und einen prozess einem Ausgang
zuzuordnen und zwar genau einem.

Autor: Duke Scarring (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Mit der Modularisierung sprichst Du gleich das nächste Thema an. Wenn
> mir eine Entity zu groß wird, möchte ich sie gerne aufteilen. Das kann
> ich aber nur "nach unten hin". So steht dann "Entity 1" ganz oben und
> gibt ihr Verarbeitungsergebnis an "Entity 2" weiter - die zwangsweise
> darunter steht. "Entity 2" wiederum muss muss am Ende das Ergebnis
> wieder nach oben, durch Entity 1 hindurch, dem "aufrufenden" (Wie nennt
> man das? "Speisenden"?) Prozess leiten.

Dafür wurden die records erfunden :-)

Siehe [1] ab Folie 23.

Duke

[1] http://www.imd.uni-rostock.de/lehre/vlsi_i/vhdlf.ppt

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mathi schrieb:
> Beides sind Techniken die für die High-Level Modellierung verwendet
>
> werden, sich nicht unbegrenzt synthetisieren lassen und von Anfängern
>
> gemieden werden sollten.

Das dachte ich mir schon fast bei Deinem Posting von gestern Abend. Ich
habe mir schon einige Anfängerbücher angeschaut, aber von guarded
signals habe ich noch nichts gelesen. Aber ich bin weiter an dem Thema
dran!



Mathi schrieb:
> Was spricht dagegen die Entities 1 und 2 nebeneinander zu setzen?

Das ISO-OSI Modell. Ich fange mit dem höchsten Abstraktionsgrad an und
arbeite mich immer tiefer. Eine Ebene hat dabei genau einen Eingang (die
darüberliegende Ebene) und einen Ausgang (die darunterliegende). Ein
Beispiel - Protokollschnittstelle:

Protokoll-Engine
      v
Ansteuerung SJA1000
      v
Datentransfer

Natürlich geht das funktional auch nebeneinander. Die "Sichtbarkeit" ist
dann aber eine andere. Und das ist eben der Grund, weshalb sich VHDL für
mich unstrukturiert anfühlt. (Ich wage ja nicht zu behaupten, dass VHDL
AN SICH unstrukturiert sei ;-) )



Duke Scarring schrieb:
> Dafür wurden die records erfunden :-)

Records kenn ich natürlich. Aber das kaschiert mein Problem nur, es löst
es nicht ;-)

Autor: Jean (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>habe mir schon einige Anfängerbücher angeschaut, aber von guarded
>signals habe ich noch nichts gelesen.

"The Designer's Guide To VHDL" von Ashenden widmet hierfür ein Kapitel.

Gruß,
Jean

Autor: Matthias G. (mgottke)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nur mal kurz, wie schön übersichtlich Dein obiges Beispiel auch
geschrieben werden kann. Ich finde das jedenfalls übersichtlich.
Man muss ja nicht gleich Tausend Signale generieren die ich mühselig
wieder über einen Mux zusammen setze. Auch wenn das der Synthesizer bei
anderer Beschreibung so macht.

Die Kunst bei VHDL-Designs ist es weg von der Hardwarebeschreibung hin
zu einer Verhaltensbeschreibung zu kommen. Das erfordert aber Erfahrung,
denn es schon wichtig zu verstehen was der Synthesizer daraus macht.

Nun aber zwei einfache Schreibweisen:
Foo : process(Selector)
begin
   case Selector is
      when 1 => Address <= x"0123";
      when 2 => Address <= x"4567";
      when 3 => Address <= x"89AB";
      when others => Address <= "ZZZZZZZZZZZZZZZZ";
   end case;
end process;
oder noch kürzer:
Address <= x"0123" when Selector = 1 else
           x"4567" when Selector = 2 else
           x"89AB" when Selector = 3 else
           "ZZZZZZZZZZZZZZZZ";

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Protokoll-Engine
>       v
> Ansteuerung SJA1000
>       v
> Datentransfer
Das ist dein Problem. Der Top-Level muß bei einem FPGA-Design fast
zwingend irgendwelche Baustein-Pins bedienen. Und deshalb mußt du deine
Signale quasi "von unten" wieder nach oben durchschleusen...

Richtiger wäre also:
Top-Level:   IO-Pins
               ^
Eins tiefer: Datentransfer
               ^
:            SJA1000
               ^
:            Protokoll
               ^
Zuunterst:   Steuerung

Autor: Mathi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Protokoll-Engine
>       v
> Ansteuerung SJA1000
>       v
> Datentransfer

Alternativ kannst Du den Datenfluss modellieren:

+----------------+    +----------------+    +----------------+
|Protokoll-Engine| -> |    SJA1000     | -> |  Datentransfer |
+----------------+    +----------------+    +----------------+

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>>> "The Designer's Guide To VHDL" von Ashenden widmet hierfür ein Kapitel.
DAS würde mir zu denken geben. Es zeugt von der Komplexität des
Themas... :-/

Autor: Harald Flügel (hfl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
-> Steffen

Deine Sichtweise der Modularisierung ist doch ok. Zitat: "Das kann
ich aber nur "nach unten hin". So steht dann "Entity 1" ganz oben und
gibt ihr Verarbeitungsergebnis an "Entity 2" weiter - die zwangsweise
darunter steht. "Entity 2" wiederum muss muss am Ende das Ergebnis
wieder nach oben, durch Entity 1 hindurch, dem "aufrufenden" (Wie nennt
man das? "Speisenden"?) Prozess leiten."

Das gleiche macht man doch auch in Programmiersprachen. Wenn eine
Funktion unübersichtlich groß geworden ist, lagert man Teile des
Algorithmus sinnvoll in eigene Funktionen aus und ruft diese in der
Hauptfunktion auf. Was ist daran unübersichtlich? Nichts, das ist schon
richtig so. Es ist in VHDL etwas mehr Tipparbeit, aber das Prinzip ist
das Gleiche.

Unabhängig davon kannst Du dur aber auch schon vorher, bevor es Dir zu
groß geworden ist, eine feinere Zerlegung ausdenken und zunächst mal das
Verdrahtungsgerüst schreiben. Das würde dann deinem Schaltplan
entsprechen, zu dem ich dir, wie andere auch, ebenfalls nicht raten
würde.

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar Miller schrieb:
> Richtiger wäre also:
>
> Top-Level:   IO-Pins
>
>                ^
>
> Eins tiefer: Datentransfer
>
>                ^
>
> :            SJA1000
>
>                ^
>
> :            Protokoll
>
>                ^
>
> Zuunterst:   Steuerung

Dann wäre "Steuerung" ja in der untersten Entity! Gerade "Steuerung" ist
aber das zentrale Modul im Design! D.h., alles, was "Steuerung" machen
würde (Peripherie abfragen, andere Prozesse anstoßen etc.), müsste dann
zuerst an die Entity "Datentransfer" gegeben werden, die es dann Stück
für Stück weiter nach unten reicht! Sozusagen ein umgedrehtes ISO-OSI
Modell.

Dann schon lieber so wie Mathi es schreibt. Da habe ich dann allerdings
keine vorgegeben Struktur, weil ich auf jede Entity frei zugreifen kann.
Das wäre ja der Vorteil einer Kapselung, nämlich dass ich immer nur die
jeweilige Ebene sehen kann und deren Schnittstellen nach oben und unten.


Mir ist eins wichtig: Das ist von mir kein meckern! Ich will Euch nur
begründen, warum ich (als Beginner) VHDL vergleichsweise schwierig zu
strukturieren und wenig intuitiv finde.



Harald Flügel schrieb:
> Unabhängig davon kannst Du dur aber auch schon vorher, bevor es Dir zu
>
> groß geworden ist, eine feinere Zerlegung ausdenken und zunächst mal das
>
> Verdrahtungsgerüst schreiben.
Ja, darauf läuft es hinaus...


Harald Flügel schrieb:
> Das würde dann deinem Schaltplan
>
> entsprechen, zu dem ich dir, wie andere auch, ebenfalls nicht raten
>
> würde.
Ich nehme an, das "nicht" ist am Schluß zu viel?!

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Sozusagen ein umgedrehtes ISO-OSI Modell.
> Dann schon lieber so wie Mathi es schreibt.
Sieh dir das mal an:
Das ist eigentlich genau das selbe, nur nicht von "unten nach oben"...
;-)

> warum ich (als Beginner) VHDL vergleichsweise schwierig zu
> strukturieren und wenig intuitiv finde.
Das betrifft nicht vorrangig VHDL, sondern eher die Hardware-Denkweise.
Es ist eigentlich schön einfach und komfortabel, wenn man weiß, dass
alle Signale über den Port der Entity müssen (mal von irgendwelchen
Einflüssen im Stile von globalen Variablen aus der Software-Ecke
abgesehen). Ich weiß genau, da kommt "seitlich" nichts rein und es geht
nichts raus.

Nur, wenn du vorher in C oder sonstwas programmiert hast, dann muss
dir bewusst werden, dass die Strategie bei VHDL eine grundlegend andere
ist.

BTW:
> Sozusagen ein umgedrehtes ISO-OSI Modell.
Dieses Modell ist in den seltensten Fällen durchgängig implementiert...
:-/

Autor: Harald Flügel (hfl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Steffen
hab ich ein "nicht" zuviel oder zuwenig?

=====8<-----
Das würde dann deinem Schaltplan entsprechen, zu dem ich dir, wie andere
auch, ebenfalls nicht raten würde.
=====8<-----

Komischer Satz. Was ist sagen wollte ist: Ich würde keinen
Schaltplan-Editor verwenden. Ich hatte mal einen, der die
Verbindungsliste der Blöcke in Verilog für die Simulation und die
Synthese ausgeben konnte. Das war ganz nett, aber auch nicht wirklich
notwendig. Da gibt es andere Faktoren, die bestimmen, ob man ein Design
ein Jahr später noch versteht. Relativ wichtig finde ich z.B. eine
durchgängige Nomenklatur von Signalnamen und Modulen, ausgeschriebene
Namen (und keine kryptischen Abkürzungen), und einige andere Regeln
mehr. Wenn man das unternehmensweit oder wenigstens gruppenweit
durchzieht, dann versteht man sogar Designs von Kollegen.

Autor: berndl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald Flügel schrieb:
> Relativ wichtig finde ich z.B. eine
> durchgängige Nomenklatur von Signalnamen und Modulen, ausgeschriebene
> Namen (und keine kryptischen Abkürzungen), und einige andere Regeln
> mehr.

Naja, viel wichtiger ist mir, dass in einer Komponente (also im File die
'entity' und im drueber liegenden level die 'component' Deklaration
hinter jedem Signal eine sinnvolle Beschreibung eben dieses steht.
Damit kannst du dich in NullKommaNix durch einen Design hangeln.

Getoppt wird das ganze noch durch ein Bildchen mit all den Komponenten

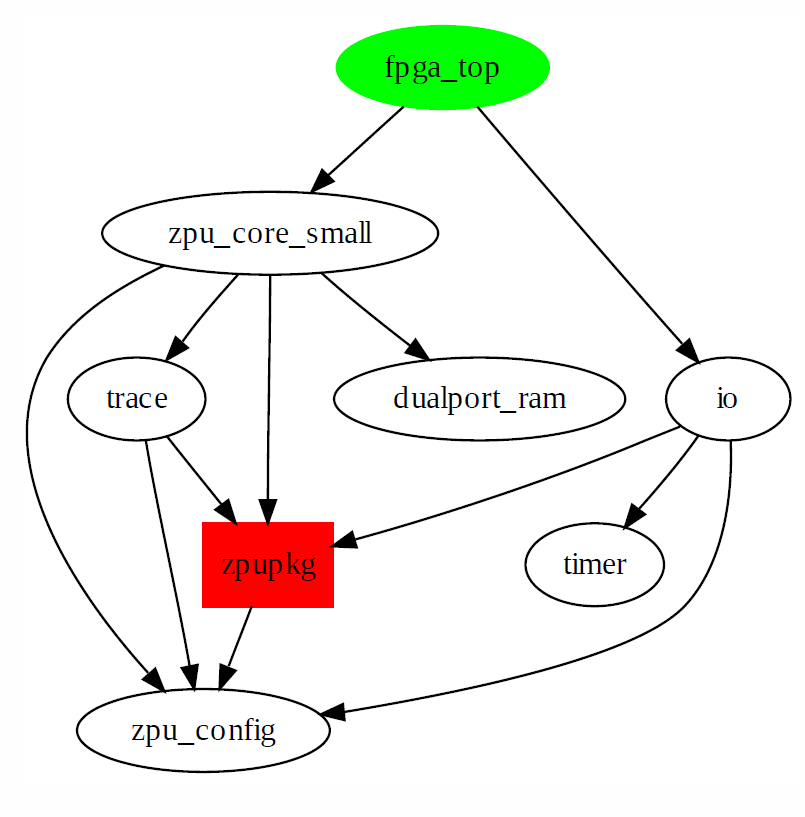

in der richtigen Hierarchie. Das mit ein paar zusaetzlichen Kommentaren
hilft enorm...

Autor: Duke Scarring (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
berndl schrieb:
> Getoppt wird das ganze noch durch ein Bildchen mit all den Komponenten
> in der richtigen Hierarchie. Das mit ein paar zusaetzlichen Kommentaren
> hilft enorm...

Sowas male ich mir mit graphviz. Damit findet man sich in unbekannten
Code schneller rein.

Duke

Autor: Steffen Hausinger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar Miller schrieb:
> Nur, wenn du vorher in C oder sonstwas programmiert hast, dann muss
>
> dir bewusst werden, dass die Strategie bei VHDL eine grundlegend andere
>
> ist.

Ja und genau da hakt es immer wieder. Alle Signale sind innerhalb einer
Entity für alle sichtbar, es kann aber nur einer drauf schreiben, was
häufig einen Handshake zur Folge hat. Und dementsprechend groß wird dann
die Signalliste. Üblicherweise ist sowas schlecht. In VHDL aber
offensichtlich nicht. Im Gegenteil, viele Signale zu haben, ist in
Ordnung. Anstelle bspw. einen Bus bidirektional auszuführen, nimmt man
einfach die doppelte Anzahl an Signalen und macht ihn unidirektional,
für jede Richtung einen. In VHDL kein Problem. In C läuft der Stack
über.


Harald Flügel schrieb:
> Was ist sagen wollte ist: Ich würde keinen
>
> Schaltplan-Editor verwenden.

Ach so! Keine Sorge, den Schaltplan-Editor habe ich schon nach einer
Woche hinter mir gelassen. Die Signalverschaltung, die ich aufzeichnen
möchte, soll in etwa so aussehen wie von Duke Scarring.


Harald Flügel schrieb:
> Relativ wichtig finde ich z.B. eine
>
> durchgängige Nomenklatur von Signalnamen und Modulen, ausgeschriebene
>
> Namen (und keine kryptischen Abkürzungen), und einige andere Regeln
>
> mehr.

;-)


Duke Scarring schrieb:
> Sowas male ich mir mit graphviz.

Das werde ich auch ausprobieren.


Meine ursprüngliche Frage ist geklärt und ich bedanke mich für Eure
Tipps! Das schlechte Gefühl, meine Vorgehensweise wäre zu
unübersichtlich und ich würde deshalb irgendetwas falsch machen, ist
abgeflaut :-)

Grüße
Steffen

Autor: Marcus Harnisch (mharnisch) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen Hausinger schrieb:
> Ja und genau da hakt es immer wieder. Alle Signale sind innerhalb einer
> Entity für alle sichtbar, es kann aber nur einer drauf schreiben

Das mit dem Schreiben ist nicht generell der Fall. Du musst nur wissen
was Du tust, wenn Du ein Signal von mehreren Quellen treibst, und
natürlich, ob (und unter welchen Voraussetzungen) die Zielhardware
derartige Signaltreiber unterstützt.

> Anstelle bspw. einen Bus bidirektional auszuführen, nimmt man
> einfach die doppelte Anzahl an Signalen und macht ihn unidirektional,
> für jede Richtung einen. In VHDL kein Problem.

Aber das macht man ja nicht aus Spaß an der Freude, sondern weil das
eben die Hardware ist, die man beschreiben möchte. Ein Bus im
klassischen Sinne (mehrere Treiber) ist eben was anderes als ein
multiplexed Bus oder gar ein Network on Chip. In heutiger Hardware ist
ersterer meist nicht der beste Weg.

Es gibt ein Seminar zum Thema Grundlagen des Digitaldesigns (frei
übersetzt) von einer mir bekannten Firma, und auch ein "Pacemaker"
genanntes VHDL Tutorial, das nach Registrierung frei erhältlich ist.

Entschuldigt bitte dieses hoffentlich vertretbare Maß an Eigenwerbung.

Gruß
Marcus

Autor: SuperWilly (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Entschuldigt bitte dieses hoffentlich vertretbare Maß an Eigenwerbung.

Kann die Seminare dieser Firma nur wärmstens empfehlen. Echt Klasse !

VG,
SuperWilly

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
