Forum: Platinen [Eagle] Geübter Layouter gesucht


Autor: Janis W. (jotwe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe im Rahmen meiner Diplomarbeit zwei kleine Schaltungen
entworfen, für die ich nun jeweils ein sinnvolles Platinenlayout
benötige. Leider übersteigt diese Aufgabe meine hobbymäßigen Erfahrungen
deutlich, so dass ich das gerne in erfahrenere Hände legen würde. Leider
kann sich mein Institut keinen professionellen Entflechtungsservice
leisten. Aus diesem Grund frage ich hier im Forum an und wende mich
dabei an geübte Hobby-Layouter, Studenten oder andere, die Spass am
Layouten haben. Eine Bezahlung der Arbeit ist natürlich vorgesehen!

Die Platinen sollen später in einem vorgefertigten Gehäuse eingesetzt
werden, wodurch die Form der Platinen und die Position von einigen

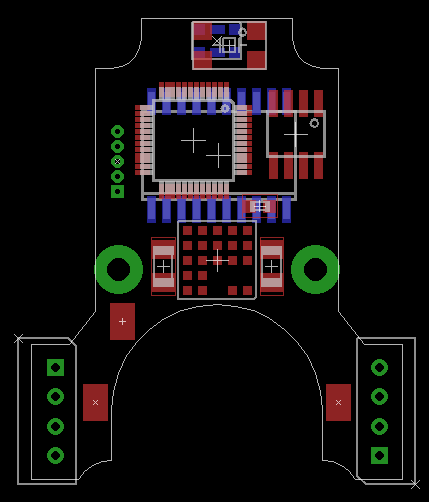

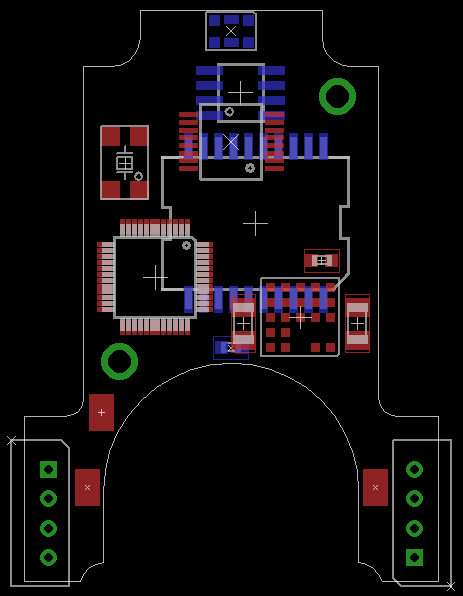

Bauteilen vorgegeben sind. Im Anhang sind die Umrisse und die von mir
probehalber platzierten ICs sowie die fest positionierten Bauteile als
Grafik hinterlegt. Auf den Bildern fehlen noch die Kondensatoren und
Widerstände. Hier sind einige weitere Details zu den Platinen:

Board1:

Fläche: ca. 40mm x 30mm mit Konturfräsung und Bohrungen
Lagen: zweilagig
Platinenmaterial: FR4, 1.0mm, 35µ Kupfer
Bauteile: 5 SMD-ICs, SMD-Quarz, SMD-Kondensatoren, SMD-Widerstände,
Platinenverbinder, Molex-Stecker

Board2:

Fläche: ca. 50mm x 35mm  mit Konturfräsung und Bohrungen
Lagen: zweilagig
Platinenmaterial: FR4, 1.0mm, 35µ Kupfer
Bauteile: 6 SMD-ICs, SMD-Quarz, SMD-Kondensatoren, SMD-Widerstände,
Molex-Stecker

Der Schaltplan ist mit Eagle 5.10 erstellt worden. Es wäre vorteilhaft,
wenn das Layout auch im Eagle-Format vorliegen würde. Der Platz ist
knapp bemessen und ein technisch sinnvolles Layout auf zwei Lagen mit
Sicherheit sehr anspruchsvoll - ich hoffe, dennoch möglich.

Falls Du Interesse an dieser Aufgabe hast, kontaktiere mich bitte per
eMail:

a [at] b.c.d

(a = wojtusch; b = sim; c = tu-darmstadt; d = de)

Gruß

Janis

P.S. Vielleicht noch ein kleiner Anreiz: Sollte die Arbeit erfolgreich
verlaufen, sollen die Ergebnisse als Open-Source-Projekt veröffentlicht
werden. Eine namentliche Erwähnung wäre dann natürlich auch vorgesehen
:)

Autor: Mike Hammer (-scotty-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schaltplan wäre nützlich, um zu sehen wie hoch die
Dichte an Verbindungen ist.


>a [at] b.c.d

>(a = wojtusch; b = sim; c = tu-darmstadt; d = de)

Mathematiker? Einsatzmethode hat das gewisse Etwas.

Autor: Janis W. (jotwe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mike Hammer schrieb:
>
>>a [at] b.c.d
>
>>(a = wojtusch; b = sim; c = tu-darmstadt; d = de)
>
> Mathematiker? Einsatzmethode hat das gewisse Etwas.

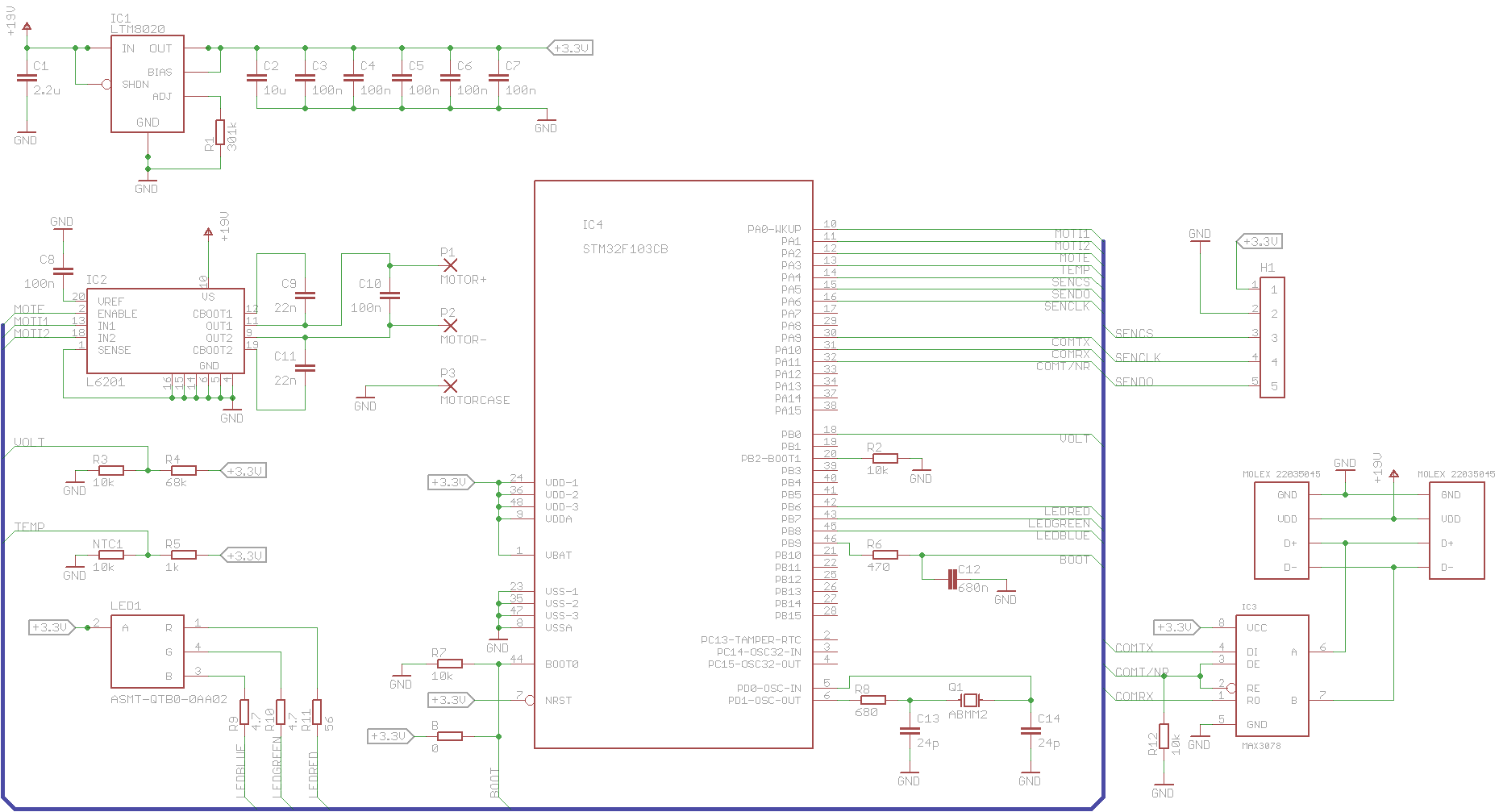

Hehe, ne Mechatroniker. Im Anhang ist der Schaltplan für Board1.

Gruß

Janis

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dürfen die bauteile denn auf beide platinenseiten verteilt werden?
ansonsten wird es wohl sehr kompliziert, die teile und bähnchen
unterzubringen. welche design rules müssen eingehalten werden, und
natürlich ein schaltplan ist nötig !

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du solltest noch die gehäuseformen der bauteile im schaltplan vermerken

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, die Teile dürfen beidseitig platziert werden. Die Gehäuseformen der
ICs sollten ja aus dem Anhang des ersten Posts ersichtlich sein. Die
restlichen, nicht abgebildeten Bauteile sind im 0402-Gehäuse.

Die Platinen sollen wahrscheinlich bei M&V hergestellt werden. Hier sind
die Design-Vorgaben: http://pcb-center.de/index.php?seite=technik.htm

Gruß

Janis

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
würdest du mal die eagle-Dateien posten?

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schicke sie Dir gerne per eMail.

Gruß

Janis

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Janis W. schrieb:
> Ich schicke sie Dir gerne per eMail.

ja, ich meld mich heute Abend.

Janis W. schrieb:
> nicht abgebildeten Bauteile sind im 0402-Gehäuse

Einen 2,2µF in 25V gibt es nicht in 0402-Gehäuseform.

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... schrieb:
> Janis W. schrieb:
>> Ich schicke sie Dir gerne per eMail.
>
> ja, ich meld mich heute Abend.

Gerne.

... schrieb:
> Janis W. schrieb:
>> nicht abgebildeten Bauteile sind im 0402-Gehäuse
>
> Einen 2,2µF in 25V gibt es nicht in 0402-Gehäuseform.

Da hast Du vollkommen recht. Deswegen ist er auch im 1206-Gehäuse in der
Grafik abgebildet - direkt neben dem LGA. Ist aber zugegebenermaßen
schwer zu sehen, da ich die Werte ausgeblendet habe...

Gruß

Janis

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Janis W. schrieb:
> Deswegen ist er auch im 1206-Gehäuse

naja, 1206 ist recht groß. Ich würde an der Stelle einen 4,7µF/25V X5R
in 0805  nehmen. Bei 18V liegst du dann auch bei 2,2µF tatsächlicher
Kapazität.


Janis W. schrieb:
> Ja, die Teile dürfen beidseitig platziert werden.

Wie soll das Teil hinterher gelötet werden? Weil, das LGA-Gehäuse ist
schwerlich von Hand zu löten.

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal schauen welcher Depp das für "Gottes Lohn" macht!

mfg
Jupp

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Janis W. schrieb:
>
>Eine Bezahlung der Arbeit ist natürlich vorgesehen!
>

So rein göttlich ist der Lohn ja gar nicht...

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... schrieb:
> Janis W. schrieb:
>> Deswegen ist er auch im 1206-Gehäuse
>
> naja, 1206 ist recht groß. Ich würde an der Stelle einen 4,7µF/25V X5R
> in 0805  nehmen. Bei 18V liegst du dann auch bei 2,2µF tatsächlicher
> Kapazität.
>
>
> Janis W. schrieb:
>> Ja, die Teile dürfen beidseitig platziert werden.
>
> Wie soll das Teil hinterher gelötet werden? Weil, das LGA-Gehäuse ist
> schwerlich von Hand zu löten.

Ich habe habe mich bei den Bauteilen für den Spannungsregler auf die
Empfehlung des Herstellers aus dem Datenblatt verlassen - inklusive
Baugröße (1206) und Kapazitätstoleranz (X7R).

Leider werde ich in der Tat nicht alles von Hand löten können. Für den
Prototypen wird das kniffelig, aber ich habe schon Kontakt zu jemandem
aufgenommen, der mir da weiterhelfen kann. Später soll das dann eher
maschinell bestückt werden.

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Janis W. schrieb:
> Leider übersteigt diese Aufgabe meine hobbymäßigen Erfahrungen
> deutlich, so dass ich das gerne in erfahrenere Hände legen würde.

Natürlich übersteigt die Aufgabe deine Hobby-Erfahrungen! Du schreibst
eine DIPLOMARBEIT! Wäre schlimm, wenn das nicht so wäre! Also setz dich
mal auf den Hosenboden und sieh zu, dass du was lernst bei deiner
Diplomarbeit!

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey,

wenn wir Dir schon bei der Diplomarbeit helfen, dann schreib doch
wenigstens für was das ist / was es gibt...  sonst hat das immer ein
"Geschmäckle"

Gruß

Tom

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jupp schrieb:
> Mal schauen welcher Depp das für "Gottes Lohn" macht!

Aber nur mit Herkunftsnachweis, gelle Jupp?

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus schrieb:
> Also setz dich
> mal auf den Hosenboden und sieh zu, dass du was lernst bei deiner
> Diplomarbeit!

Ich vermute mal, dass das Erstellen von Platinen nicht das primäre
Thema der Arbeit sein wird. ;-)  Ich habe bei meiner Arbeit damals
auch nicht erst noch die Bedienung eines Rasterelektronenmikroskops
und die Anfertigung von Querschliffen durch Si-Scheiben lernen
müssen, nur weil ich solche Fotos dann in der Arbeit benutzen wollte.

Autor: Axel Jäger (axeljaeger)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andere Institute an der TU lassen die Studenten sowas deutlich früher
als in der Diplomarbeit machen...

Autor: Mike Hammer (-scotty-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn das man bei der ganzen Basherei was wird.

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach Rücksprache mit meinem Betreuer habe ich den Auftrag inzwischen
vergeben. Vielen Dank an alle, die Ihre Hilfe angeboten und mich mit
konstruktiver Kritik unterstützt haben!

Gruß

Janis

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus schrieb:
> Janis W. schrieb:
>> Leider übersteigt diese Aufgabe meine hobbymäßigen Erfahrungen
>> deutlich, so dass ich das gerne in erfahrenere Hände legen würde.
>
> Natürlich übersteigt die Aufgabe deine Hobby-Erfahrungen! Du schreibst
> eine DIPLOMARBEIT! Wäre schlimm, wenn das nicht so wäre! Also setz dich
> mal auf den Hosenboden und sieh zu, dass du was lernst bei deiner
> Diplomarbeit!

Find ich aber auch, das soll ja schliesslich Deine Arbeit sein, wo Du
zeigen sollst, was Du gelernt hast. Auftragsarbeit is da jetzt nich so
angebracht. Und so schwer ist das Layout auch wieder nicht, als
Mechatroniker(!) sollte man sowas doch koennen.

Du willst spaeter in dem Bereich arbeiten? Was machste dann, bei jedem
einfachen Layout das Handtuch werfen mit dem Spruch "uebersteigt meine
Hobbyfaehigkeiten?". Sowas kann man als reiner Softie (wie ich) sagen,
denn das war nie Teil meiner Ausbildung. Aber von nem Mechatroniker
sollte man mehr erwarten koennen.

Bestaetigt aber mal wieder die "alles und nichts richtig"-These bei
diesen Mischstudiengaengen...

Autor: Christoph Budelmann (Firma: Budelmann Elektronik GmbH) (christophbudelmann) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. schrieb:
> Find ich aber auch, das soll ja schliesslich Deine Arbeit sein, wo Du
> zeigen sollst, was Du gelernt hast. Auftragsarbeit is da jetzt nich so
> angebracht. Und so schwer ist das Layout auch wieder nicht, als
> Mechatroniker(!) sollte man sowas doch koennen.
>
> Du willst spaeter in dem Bereich arbeiten? Was machste dann, bei jedem
> einfachen Layout das Handtuch werfen mit dem Spruch "uebersteigt meine
> Hobbyfaehigkeiten?". Sowas kann man als reiner Softie (wie ich) sagen,
> denn das war nie Teil meiner Ausbildung. Aber von nem Mechatroniker
> sollte man mehr erwarten koennen.
>
> Bestaetigt aber mal wieder die "alles und nichts richtig"-These bei
> diesen Mischstudiengaengen...

Ich habe selber in Darmstadt studiert und kenne die Arbeitsgruppe in der
Janis seine Diplomarbeit schreibt ein wenig, da ich selber Hardware und
Software für ein Bremer Robocup-Team früher entwickelt habe. Geschenkt
bekommt man die Note für seine Arbeit dort sicherlich nicht und so lange
man nicht weiß, was sein genaues Thema ist, sollte man sich mit solchen
unqualifizierten Aussagen zurückhalten. Es ist halt immer die Frage, was
sein Schwerpunkt war in der Arbeit und wo es legitim ist, Sachen
auszugliedern - meine Platinen für meine Diplomarbeit wurden auch extern
gefertigt und bestückt.

Autor: Rooney Bob (rooney)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde dir das machen, sogar mit Rechnung... Werde aber vermutlich
mehr als ein Hobbybastler kosten.
Wennst Programmierunterstützung brauchst kann ich dir auch weiterhelfen.

Nur so ein paar Fragen:
# 4.7R und 56R als Vorwiderstände für die LED? Willst du das Teil
abfackeln?
# Wozu ist die Leitung Volt? Ich nehme an du willst low-voltage erkennen
--> suche nach PVD im Reference Manual vom STM32, vielleicht reicht das
für deine Anwendung.
# Du hast einen externen NTC, reicht der interne Temperatursensor des
STM32 nicht aus oder willst du die Temperatur des Motors messen?
# Warum willst du BOOT über einen Portpin steuern? Nachdem du keinen
externen Speicher hast, wirst ohnehin vom internen Flash booten müssen.
# Du hast keine Pufferkondensatoren für den Sensor und für den RS422
Treiber.

Autor: Janis W. (jotwe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rooney Bob schrieb:
> Ich würde dir das machen, sogar mit Rechnung... Werde aber vermutlich
> mehr als ein Hobbybastler kosten.
> Wennst Programmierunterstützung brauchst kann ich dir auch weiterhelfen.

Danke, aber wie gesagt ist der Auftrag inzwischen vergeben. Mit der
Programmierung tue ich mich nicht so schwer. Ansonsten hat mir das Forum
hier in Detailfragen schon sehr helfen können.

Rooney Bob schrieb:
> Nur so ein paar Fragen:
> # 4.7R und 56R als Vorwiderstände für die LED? Willst du das Teil
> abfackeln?

Ne, wieso? Das passt schon: (3.3V - Vorwärtsspannung) / 20mA = 4.7Ohm
bzw. 56Ohm

Rooney Bob schrieb:
> # Wozu ist die Leitung Volt? Ich nehme an du willst low-voltage erkennen
> --> suche nach PVD im Reference Manual vom STM32, vielleicht reicht das
> für deine Anwendung.

Ich muss die Spannung vor dem Spannungsregler messen.

Rooney Bob schrieb:
> # Du hast einen externen NTC, reicht der interne Temperatursensor des
> STM32 nicht aus oder willst du die Temperatur des Motors messen?

Ja, genau ich brauche die Motortemperatur.

Rooney Bob schrieb:
> # Warum willst du BOOT über einen Portpin steuern? Nachdem du keinen
> externen Speicher hast, wirst ohnehin vom internen Flash booten müssen.

Aber ich will den Bootloader starten können.

Rooney Bob schrieb:
> # Du hast keine Pufferkondensatoren für den Sensor und für den RS422
> Treiber.

Doch, habe ich. Für den Sensor ist er mit diesem auf einem externen
Board.

Gruß

Janis

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
