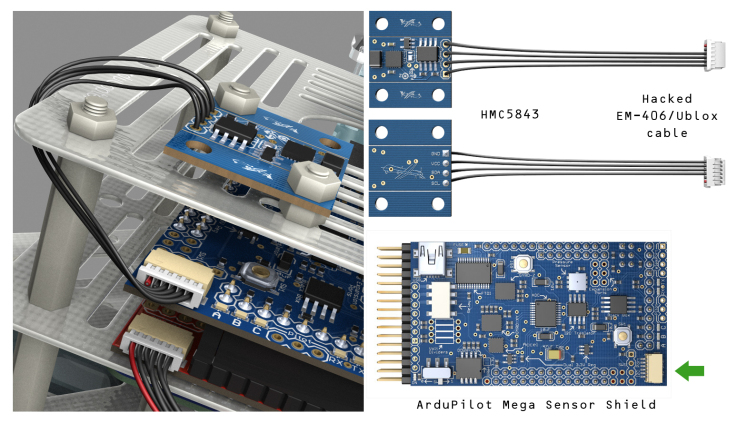

Mit welchem Programm macht man solche 3D Ansichten von Platinenaufbauten?

[Klaus (Gast)]

Hallo,

kennt jemande das Programm, mit dem diese 3D Ansicht gerendert wurde?

Danke
Klaus

[Stefan B. (stefan)]

Bist du sicher, dass es gerendert wurde und es kein Foto ist?

[Karl H. (kbuchegg)]

Stefan B. schrieb:
> Bist du sicher, dass es gerendert wurde und es kein Foto ist?

Das ist definitiv ein Rendering.
Der Renderer hatte keine schöne Materialbeschreibungen für die Muttern
zur Verfügung.

[Guest (Gast)]

Karl heinz Buchegger schrieb:
> Das ist definitiv ein Rendering.

ein oder kein ?

[Karl H. (kbuchegg)]

ein

Es ist KEIN Photo.

[Purzel H. (hacky)]

Im linken Bild sind die Kabel etwas perfekt.

[Karl H. (kbuchegg)]

Im ganzen Bild sind die Dinge zu perfekt.

Die geraden Kanten sind einen Tick zu perfekt, genauso wie die Löcher.
Die Beleuchtung auf den Muttern ist zu gleichmässig und gleichzeitig
nicht subtil genug. Die Kabel haben keinen einzigen Knick und sei er
noch su klein. Alle Lötungen sind perfekt und vor allen Dingen sind sie
geometrisch alle völlig identisch.

Die Basisplatte mit ihren Ausschnitten hat keine einzige Fertigungsspur.
Dafür sind die Abstandsbolzen mitsamt den Muttern zu matt. Die Gewinde
sind alle absolut identisch und zeigen keinerlei Bearbeitungsspuren.

Das ganze Bild ist viel zu perfekt und gleichzeitig in den Kleinigkeiten
nicht subtil genug. Die Beleuchtung ist schon ganz ok und der
Radiosity-Algorithmus hat gute Arbeit geleistet um die ambiente
Beleuchtung zu simulieren.


Aber es ist eindeutig ein Rendering. Dieses Bild ist noch nicht mal in
der Nähe dessen, wo man sagen könnte: ist zweifelhaft.
Nicht falsch verstehen, das Bild ist grundsätzlich gut. Aber es ist bei
weitem noch nicht dort, wo man es nicht mehr als Rendering erkennen
kann.

(Und ich arbeite seit nahezu 30 Jahren im Bereich Bilderzeugung. De
Facto war das einer der Gründe warum ich zur EDV gekommen bin: Ich
wollte wissen, wie man diese Bilder erzeugen kann; was die Mathe
dahinter ist)

[-Gast_XIV (Gast)]

Das bringt den Fragesteller zwar alles keinen millimeter weiter in
Richtung mit was das ganze erzeugt wurde (weiß ich auch nicht) aber wenn
schon off topic:

Kann man diese interessanten Langlochplatten irgenwo erwerben?

[Sven H. (dsb_sven)]

3ds Max von Autodesk? Damit bekommste so was auf jeden Fall hin. Stellt
sich nur die Frage nach der Sinnhaftigkeit.

Ein Lieferant von uns macht so 3d Geschichten mit "Altium Designer"
(oder so) Aber ob man so komplette zusammengebaute Sachen damit hin
bekommt ist ne berechtigte Frage, die ich nicht beantworten kann.

[U.R. Schmitt (Gast)]

Karl heinz Buchegger schrieb:
> Im ganzen Bild sind die Dinge zu perfekt.

Stimmt, vor allem am Gewinde und den Muttern sieht man es deutlich.
Das Gewinde hat keine Steigung. Da wurde ein falsches Modell verwendet.
Und die Kanten der Muttern sind nicht angefast, die haben alle eine
scharfe Kante ohne sich ändernde Reflektion/Helligkeit im Radius.
Aber das Verbindungskabel zwischen den beiden Platinen oben mit den
unterschiedlich laufenden und sich wellenden Adern ist schon ziemlich
genial!

[Atmega (Gast)]

Ich denke eine Kombi aus Altion Designer für PCB + SolidWorks dürfte das
Ergebnis gebracht haben.

[antis (Gast)]

Und um welches Programm handelt es sich nun? Das "normale" eagle3D wird
es ja wohl kaum sein. Oder hat das mittlerweile einer soweit aufgebohrt,
dass da auch solche Renderings möglich sind?

[Karlis L. (gruenschnabel)]

Autodesk Electrical 2010

[Johnny B. (johnnyb)]

Wow, das gerenderte Bild sieht ja toll aus!

[Smarti (Gast)]

Mit Altium Desinger sind solche Aufbauten bedingt machbar:

- Platine und Leiterbahnen aus Altium
- Aufwendige Gehäuse und sonstige mechansichen Komponenten per STEP
importiert

- Kabel müssten schon so fertig sein

deswegen vermute ich: the other way round:

- Platine als 3D exportieren und in beliebiges Renderprogramm laden

[Peter (Gast)]

Falls es darum geht selbst so eine 3D-Ansicht einer Platine zu erzeugen,
Kicad kann das z.B. machen (benutzt Wings3D).

[Tobi (Gast)]

rhino3d
http://www.rhino3d.com/index.htm
Meiner Meinung nach die erste Wahl für solche Dinge.

[Jörg B. (manos)]

Also wenn es nicht darum geht die Platine auf irgendwas befestigt oder
eingebaut darzustellen bin ich mit der Qualität von Eagle3D in
Verbindung mit Megapov sehr zufrieden.

[Rudi (Gast)]

Circuitworks, Solidworks, Altium, Integra odersowas, etwas was STEP,
IGES usw. ausgeben kann.
Eben Programme, die eine enge Bindung von ECad zu MCad erlauben. Die
Kollisionsprüfung macht die Sache erst sinnvoll und perfekt. Da spielt
die Textur des Gewindes keine Rolle, absolut nicht.
Es soll ja immernoch Firmen geben, die drucken ihre Layouts auf Pappe
und schieben diese Ausdrucke dann in den Schlitz des
Kühlkörpergehäuses...

[uwe (Gast)]

tja, Not macht erfinderisch ;-)

[Μαtthias W. (matthias)]

Hi

Mit Eagle3D kann man auch ganz nette Bildchen rendern:
http://www.ignorancia.org/en/index.php?page=eagle3d

Ich bin gerade dabei das in die normale Version einzuarbeiten. Aber ob
obige Qualität erreicht wird wird man sehen müssen.

Matthias

[Simon K. (simon)]

@Matthias: Ich bin sehr daran interessiert. Per Hand ist das irgendwie
ein großes Gebastel. Wenn das so einfach geht, wie das Eagle3D Original,
fände ich das sehr gut :-)

[Μαtthias W. (matthias)]

Hi

du darfst auch dabei helfen :-)

https://developer.berlios.de/projects/eagle3d/

Die Hauptarbeit ist das Auslagern von Texturen in eine gemeinsame Datei.
Da kann man dann relativ einfach die verbesserten Texturen einbinden.

Matthias

[M. W. (hobbyloet)]

Μαtthias W. schrieb:
> Mit Eagle3D kann man auch ganz nette Bildchen rendern:
> http://www.ignorancia.org/en/index.php?page=eagle3d

Das Bild in der Mitte ist echt gut!

[Martin J. (bluematrix)]

echt tolle grafik

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

Tobi schrieb:
> rhino3d
> http://www.rhino3d.com/index.htm
> Meiner Meinung nach die erste Wahl für solche Dinge.

Das ist ja wohl weit überdimensioniert für den gezeigten Fall ganz oben!
