Rufus t. Firefly schrieb:
> Da wird irgendeine Yahoo-Portal-Seite dargestellt, ich bin mir sicher,
> daß Du eigentlich was anderes meinst.

Hier funktionierts.  Das Yahoo-Zeugs sehe ich nur, wenn ich die URL
des Bildes auf das (virtulelle) Verzeichnis reduziere.

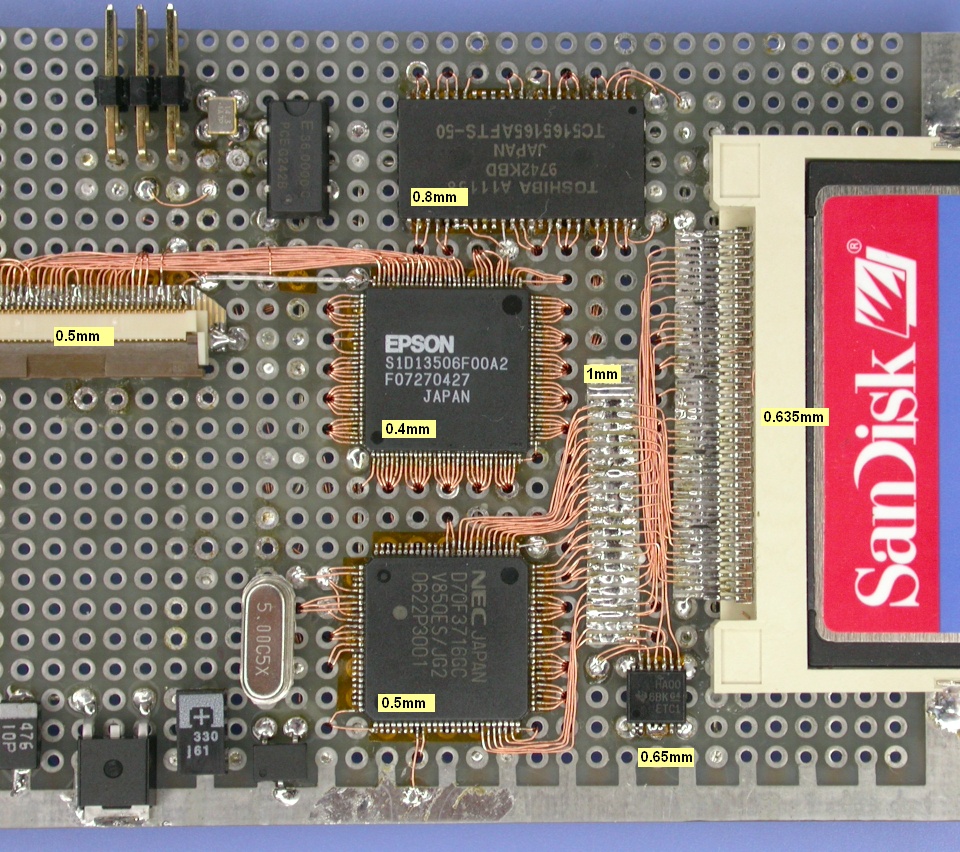

Ich häng das Bild einfach mal an, die Quelle steht ja obendrüber.
Angehängte Dateien:
#1877251
Lesenswert?

in der Zeit, die er dafür gebraucht hat das zu basteln hätt er sich auch
in ein CAM Tool einarbeiten können. Das währ unterm strich
wahrscheinlich sinnvoller :)

Man stelle sich nur mal vor, was passiert, wenn nach einiger Zeit an
einer Biegestelle der Lack nachgibt. Fehlersuche ist doch dabei nahezu
ausgeschlossen oder?

Sowas ist wirklich nur was für Masochisten
#1877491
Lesenswert?

>Ich bewundere auch die Fingerfertigkeit dieses Mannes.
Noch nie ne Pinzette benutzt?

>Man stelle sich nur mal vor, was passiert, wenn nach einiger Zeit an
>einer Biegestelle der Lack nachgibt.
Wenn es nur an einer ist gehts ja noch. Mit ein bisschen klopfen
wird er es schon merken, allerdings suchen muss er dann trotzdem.

>Nur wegen Übersprechen würd ich mir da echt Gedanken machen ;)
In einem System mit digitalen Bausteinen und so kurzen Leitungen?
Wiederhole bitte noch mal das betreffende Semester.
#1877547
Lesenswert?

Mike Hammer schrieb:
> In einem System mit digitalen Bausteinen ...

Meinst du in digitalen System gäbe es kein Crosstalk ??

> ... und so kurzen Leitungen?

Die Länge ist zwar ein Hauptkriteritum für Crosstalk, danach aber folgt
der Abstand der Signale zueinander an zweiter Stelle. Der Draht ist hier
aber nur mit einer dünnen Schicht Lack zur Isolation bedeckt -
demzufolge ist auch der Abstand  sehr gering - ich schätze unter 100µm
(Stellenweise).
Also könnte hier schon Crosstalk auftreten.


Karl heinz Buchegger schrieb:
> Was ist das orange unter den IC? doppelseitiges Klebeband?

Ja, ich denke, das wird die Pins vom TQFP vor einem Kurzschluss mit dem
Pads der Bastelplatine bewahren, es liegen ja mehrere Pins über einem
Pad.

Gruss Uwe
(Firma: dm2sh) #1877889
Lesenswert?

Ich denke die schnellste Methode um das hinzukriegen ist eine Schablone.
Die Fädeldrähte werden zwischen Metallkörpern geklemmt, die in
Pinabstand Einkerbungen haben. Dann wird mit einer Vorrichtung in 3 mm
bis 5 mm Länge alles Überstehende abgeschnitten. Alle 4 Klemmen werden
auf eine Platte gesteckt und das TQFP-IC in eine Kerbe gelegt und alles
mit einem Mal gelötet. Dann wird IC mit Drähten auf die Platine
montiert.
#1878707
Lesenswert?

Junge Leute können sowas machen, aber irgendwann spielen Augen und Hände
nicht mehr mit.

Händisch einlöten kann ich nichts mehr unter 0,635mm Pitch.
Und Draht anlöten nicht unter 1,28mm Pitch.

Es sollte also besser heißen: "Räschbäkd Junger!"


Aber alle Achtung, es gibt also doch noch Leute, die fotografieren
können.

Das Gros der Bilder hier im Forum ist trotz >2MB Dateigröße völlig
unbrauchbar.
Nicht schärfer als die ersten Versuchsfernsehbilder (180 Zeilen).
Und das liegt definitv nicht an der Kamera.


Peter
#1878766
Lesenswert?

Peter Dannegger schrieb:

> Es sollte also besser heißen: "Räschbäkd Junger!"

Ich schmeiss mich weg :-)

> Das Gros der Bilder hier im Forum ist trotz >2MB Dateigröße völlig
> unbrauchbar.

Hmm.
Man könnte auch sagen: Eventuell ist es bei manchen Lötartisten gar
nicht so schlecht, wenn man auf den Bildern nicht alles sieht.



Ich kann mich an dem Bild nicht satt sehen.
Schaut euch doch nur mal an, wie sauber er die Drähte rund um den Epson
Chip durch die Lötaugen gefädelt hat.
