Hallo,

ich habe heute eine RCD 300 ausgeschlachtet (ein VW Autoradio).
Das Bedienteil hat ja ein Grafik-LCD.
Auf der Platine befinden sich ein paar TDA´s und ein:
http://pdf1.alldatasheet.com/datasheet-pdf/view/11...

Jetzt meine Frage ob ich das Display mit einem AVR anteuern kann, bzw.
wie ich die Pinbelegung herausfinden kann. Ich hab den Metallrahmen
schon mal hochgebogen und da geht der Folienleiter raus und da ist dann
da ein aufgedampfter Chip drauf. Sonst steht garnichts auf dem Display.
Hat es einen Controller?

Autor: Lehrmann Michael (ubimbo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom Z. schrieb:
> Hat es einen Controller?

Mit Sicherheit ...

Das allgemeine Problem aller Displasys. Findest du ein Datenblatt TOP
!
Findest du keines ist das Display schrottreif. Man könnte versuchen mit
reverse Engneering da ranzugehen. Dauer und Aufwand im Normalfall
inakzeptabel.

Autor: Tom Z. (tom_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mit was soll ich das Messen?
leider habe ich kein Oszi.

Autor: Tom Z. (tom_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es eine (fast)Standard Pinbelegung wie bei Textdisplays?

Autor: Sascha Weber (sascha_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom Z. schrieb
> mit was soll ich das Messen?
> leider habe ich kein Oszi.
wenn du nicht an den Controller kommst kannst du auch nicht viel messen

> Gibt es eine (fast)Standard Pinbelegung wie bei Textdisplays?
nein

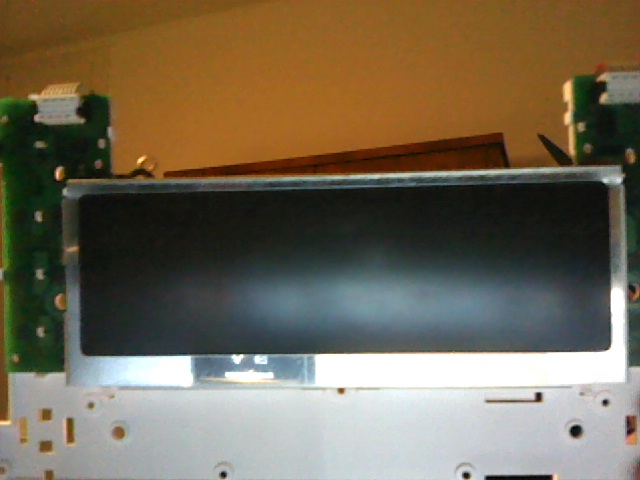

mit welchen der vielen Kabel im Bild war den Das Display mit dem Radio
verbunden? Vielleicht kann man auf der Radioseite was rausfinden.

Sascha

Autor: Tom Z. (tom_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Sascha Weber schrieb:
>> Gibt es eine (fast)Standard Pinbelegung wie bei Textdisplays?
> nein

Ok, Schade



Ich habe GND schon über das Radioteil rausbekommen (Ok dies war einfach)
Es ist das Braune Kabel(Folienleiter) mit 17 Pole aber mit ein paar GND
Brücken. Die andern Kabel sind nur für die Schalter.



mfg Tom

Autor: Tom Z. (tom_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann mir keiner helfen?
