Hallo Zusammen,


hier mal meine Erklärung, wieso diese Kondensatoren dort sind ;-) (Bitte
um Korrektur bzw. Ergänzungen):

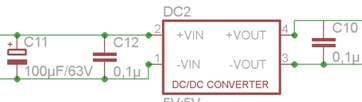

"Der Kondensator C11 dient als Pufferkondensatoren für die
Versorgungsspannung der DC/DC-Wandler und es handelt sich dabei um
Elektrolytkondensator mit 100µF/63V.
Die Keramikkondensatoren C10 und C12 mit 100nF sind für die Glättung der
Spannungen zuständig, welche immer so nah wie möglich an den Pins der IC
angebracht werden sollten."

So weit so gut, jetzt würde mich aber interessieren, wieso gerade diese
Werte genommen wurden.
Das der Keramikkondensator für die hohen Frequenzen zuständig ist, ist
mir eigentlich klar, weil er einfach schnell ist, aber wieso gerade
100nF bzw. 100µF würde mich brennend interessieren. Also wie kann man
sowas berechnen?

Meine Hauptinformationen habe ich dieser Seite entnommen:
http://www.rn-wissen.de/index.php/Abblockkondensator


Gruß
Mani

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Mani (Gast)

>mir eigentlich klar, weil er einfach schnell ist, aber wieso gerade
>100nF bzw. 100µF würde mich brennend interessieren. Also wie kann man
>sowas berechnen?

Kann man, macht aber keiner. 100nF ist der ewige Standardwert, der zu
99,99% immer passt. Ähnlich ist es mit den 100uF, wobei man dort schon
eher mal rechnen kann und sollte. Achtung, soche DC-DC Wandler
verkraften nur eine begrenzte Kapazität am Ausgang, also nicht
übertreiben und Datenblatt lesen.

MFG
Falk

Autor: Mani (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
Auch hier schon mal einen dicken Dank für deine schnelle Antwort!

Was meinst du mit begrenzter Kapazität? Dass keine grosse Leistung
ausgangstechnisch möglich ist?
Der DC/DC-Wandler sorgt hier nur für ein Schaltpotentzial, wo keine
grossen Ströme auftreten sollten.

Oder willst du auf was anderes hinaus?
Gruß

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Mani (Gast)

>Was meinst du mit begrenzter Kapazität? Dass keine grosse Leistung
>ausgangstechnisch möglich ist?

Dass man keine allzugroßen Kondesatoren am Ausgang anschliessen darf.

MFg
Falk

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Dass man keine allzugroßen Kondesatoren am Ausgang anschliessen darf.
Weil sonst u.U. entweder
- die Regelung im Baustein durcheinanderkommt
oder
- das Ding beim Laden der Kondensatoren (Einschalten) überlastet wird

Autor: Mani (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach, danke...logisch!

Stand gerade bisschen auf dem Schlauch.

Nehme aber jetzt an, dass 100nF da keine Probleme bereiten sollte, oder?
