Forum: Platinen Welches SMD Gehäuse is das?


Autor: JayB (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Tag...

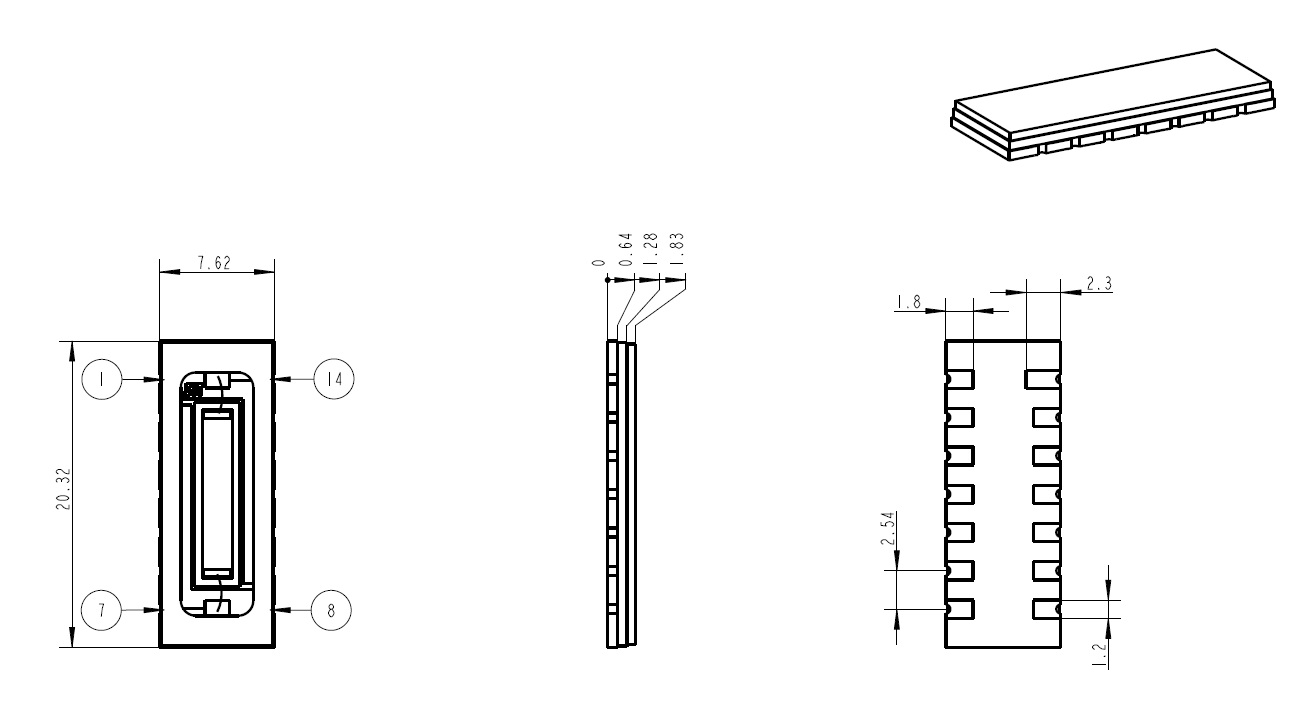

Könnte mir einer helfen... ich müsste den Gehäusetyp von dem PSD
1L10-SU70 von Laser Components wissen. Leider gibts das Datenblatt nix
her, bis auf die kluge aussage des es ein SMD Bauteil ist (ach ne), aber
leider net genauer :-(


vielen dank für die hilfe...

: Verschoben durch Moderator
Autor: Jörg S. (joerg-s)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieso soll es ein Standard Gehäuse sein? Ich vermute stark das es
Produktspezifisch ist.

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das wäre schlecht, glaub ich aber irgendwie auch net... da ich solch
ähnliche SMD bauteile schonmal gesehn hab.

Ich bin dabei einen schaltplan mit zu entwerfen sowie ein layout... dazu
müsste ich zumindest die gehäusetypen wissen...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  JayB (Gast)

>Ich bin dabei einen schaltplan mit zu entwerfen sowie ein layout... dazu
>müsste ich zumindest die gehäusetypen wissen...

Nö, denn das Gehäuse musst du sowieso selber erstellen, das ist nicht
sonderlich verbreitet. Ist halt ähnlich LLCC/QFP.

MFG
Falk

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> dazu
> müsste ich zumindest die gehäusetypen wissen...

Die Abmasse des Gehaueses und der Pads stehen doch im Datenblatt. Damit
kann man doch ein Layoutsymbol erstellen.

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
uhmm damit dürftest du recht haben... jedoch wie mache ich das...hab
jeweils die freeware version von eagle 5.11.0 und Target3001 v15  kann
mir da jemand helfen...

 ich finde diese (den PSD und den OPA 128) bauteile nicht in der
bibliothek.. da wäre einfach zeichen und gut doch sehr angebracht da es
mir nur auf den schaltplan ankommt...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  JayB (Gast)

>uhmm damit dürftest du recht haben... jedoch wie mache ich das...

RTFM!

> ich finde diese (den PSD und den OPA 128) bauteile nicht in der
>bibliothek..

Haben wir schon dreimal gesagt, das sind Spezialgehäuse, die wirst du
nicht finden.

>da wäre einfach zeichen und gut doch sehr angebracht da es
>mir nur auf den schaltplan ankommt...

"Ich bin dabei einen schaltplan mit zu entwerfen sowie ein layout"

Hör auf Blech zu Reden und rumzujammern und setzt dich auf den
Hosenboden und lerne etwas!

Autor: :-) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk wie er leibt und lebt...:-)

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OT:
> Die Abmasse des Gehaueses und der Pads stehen doch im Datenblatt.
Nicht nur das, sondern sogar die wesentlich wichtigeren Abmessungen...
http://www.baumarkt.de/lexikon/Abma%DF.htm

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
:-) schrieb:
> Falk wie er leibt und lebt...:-)

Aber auch recht hat damit. So ein poppeliges Gehauese hat man in 5
Minuten gemacht und gut ist. Wenn man es jetzt nicht lernen will wann
dann?

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich soll was lernen... lach nur so der OPA ist ein SO8 gehäuse, das is
ein spezialgehäuse??????...lach  dumm blupp

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zudem gings um die frage wie ich das mache...

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welchen Stoff rauchst du bitte? Schon mal gelesen was du da schreibst?
Du verlangst doch nicht etwa von anderen Menschen, dass sie das
verstehen können.

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> ich soll was lernen...

Ist mir aber auch egal ob du was lernst.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> lach nur so der OPA ist ein SO8 gehäuse, das is ein spezialgehäuse?
Das allererste SO8 war sozusagen auch ein Spezialgehäuse, das es bis
dahin nicht gab... :-o

Autor: Kevin K. (nemon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schon lustig hier. Da will der Threadstarter von jemandem, dass er sich
nen DIL14-Gehäuse schnappt und die Pins durch Pads ersetzt. Bis sich
jemand (aka ein Depp) dazu aufgerafft hat, hätte er selber das schon 5
mal erlernen können.

Falk hat, auch, wenn er es recht drastisch ausdrückt recht: MACH ES
SELBST! Du wirst noch häufiger Gehäuse zeichnen, oder ganze Bauteile
erstellen müssen. Lern es einfach! Deine Mutter bindet dir ja auch nicht
mehr die Schuhe zu!

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
meine mutter hat mir zumindest einmal gezeigt wie ich meine schuhe
binde... oh man... wie erstellt man bauteile bei eagle... mal gucken obs
jetzt einer verstanden hat....

Autor: Christoph H. (wtzm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> mal gucken obs
> jetzt einer verstanden hat....

Ich bin mir nicht sicher ob du verstehst was RTFM bedeutet. Meine EAGLE
Hilfefunktion hat den Punkt "Bauelement in Bibliothek definieren".

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> meine mutter hat mir zumindest einmal gezeigt wie ich meine schuhe
> binde... oh man... wie erstellt man bauteile bei eagle... mal gucken obs
> jetzt einer verstanden hat....
du bist also noch immer so jung/dumm, dass mami dir alles zeigen muss?
rat mal, wie weit du damit im leben kommst, wenn mami keine lust mehr
hat =)

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> mal gucken obs jetzt einer verstanden hat....
Du hast unglaubliches Glück, denn du bist nicht der Erste, der sowas
machen muss:
http://www.mikrocontroller.net/search?query=eagle+...
http://www.mikrocontroller.net/search?query=eagle+...

Autor: JayB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich verstehe nicht warum hier gengen eingen gearbeitet wird statt
miteinander... leute dies jedoch net können, warum schreibt ihr dann
hier?? is der sinn eines Forums net bei problemen zu helfen un net auf
fehlende komptenzen hinzuweisen???

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du stellst dich so an, als würde dir deine mami noch immer die
schnürsenkel binden.
sie kann es doch, also warum solltest du das jetzt auf einmal tun?

was ist das problem dabei, sich sachen selbst beizubringen?
brauchst du alles vorgekaut?

falls ja, dann würd ich dir raten, sofort das lernen aufzuhören, wenn du
deinen namen schreiben kannst - mehr brauchst du für den H4 antrag
nicht.

Autor: Uwe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hast in der Menüleiste eine Hilfefeld...

http://server.ibfriedrich.com/wiki/ibfwikide/index...

Es geht aber auch einfacher, in dem du ein fertiges Gehäuse importierst,
änderst und dann exportierst.

Noch einfacher ist es, ein fertiges Gehäuse zu nehmen und für die
einmalige Situation so abzuändern, bis es paßt.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> is der sinn eines Forums net bei problemen zu helfen un net auf
> fehlende komptenzen hinzuweisen???
Soll dir jetzt einer das Makro malen? Und dann das nächste auch?
Soll jetzt einer zu dir kommen, dich bei der Hand nehmen und dir das
Malen eines Bauteils im Einzelunterricht beibringen?
Es kostet dich nichts (!!) ausser ein wenig Zeit, dir diese Kompetenz
anhand der aufgezeigten Ansätze in einem halben Tag kurz mal anzueignen.

> ich verstehe nicht warum hier gengen eingen gearbeitet wird statt
> miteinander...
Du hast offenbar eine Diodenfunktion: du blockst die Informationen von
aussen ab, greinst dann aber herum, dass dir keiner helfen will. Mal
sehen, ob wir das noch bis zur Durchbruchsspannung dieser
Informations-Diode schaffen...

Autor: GB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JayB schrieb:
> ich müsste den Gehäusetyp von dem PSD
> 1L10-SU70 von Laser Components wissen

Bauteil ist von SiTek, also mailto:info@sitek.se
