Hallo Leute,
ich hab heut das erste Mal das Programm Multisim ausprobiert und mir

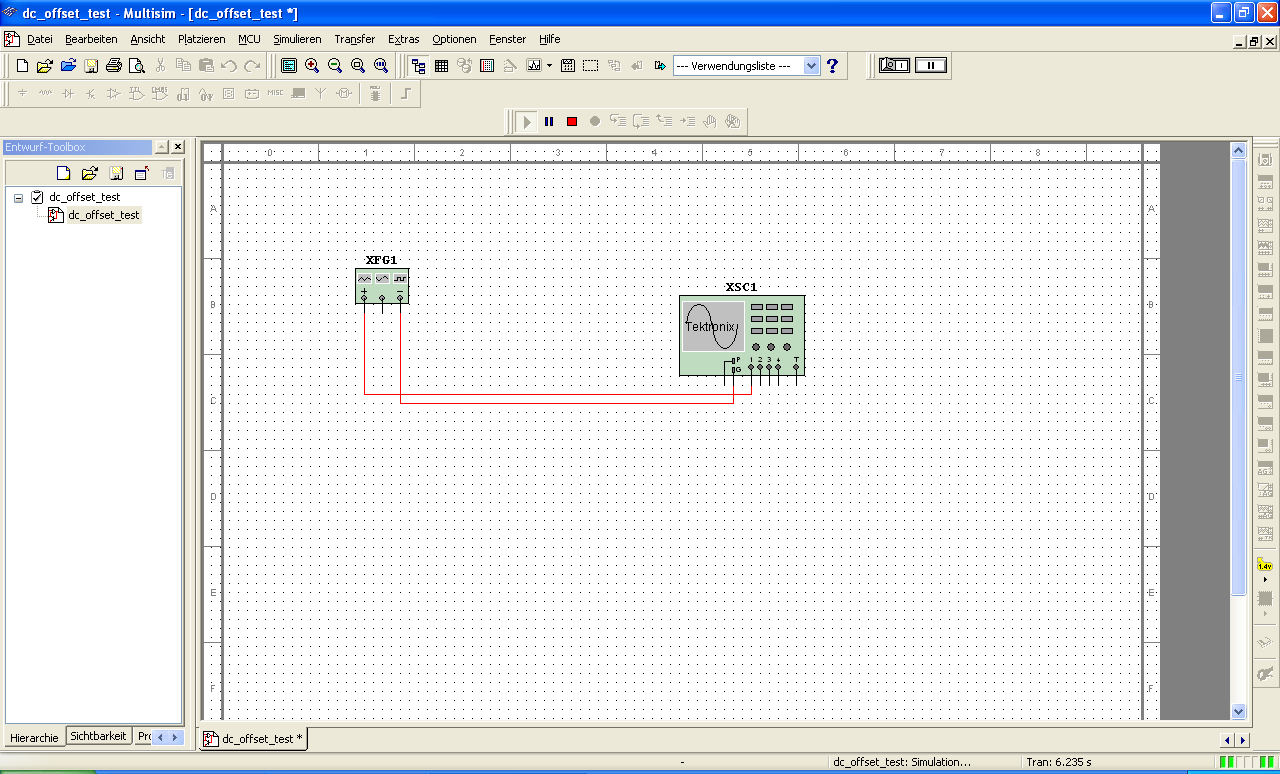

dazu eine kleine testschaltung aufgebaut (siehe Anhang).
Dazu habe ich im Funktionsgenerator Eine Rechteckspannung mit
Spitzenwert 10V , Frequenz 100Hz und DC-OFFSET 3V ausgewählt.

Wenn ich die Schaltung nun simuliere hab ich das Problem, dass das
Oszilloskop nur die Rechteckspannung ohne DC- OFFSET anzeigt, egal
welche Kopplung ich am Oszi auswähle.

Wer kann mir sagen was ich falsch gemacht habe?

gruß

Autor: *kopfkratz* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nimm vom Generator mal die Mitelanzapfung.

BR

Autor: andi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

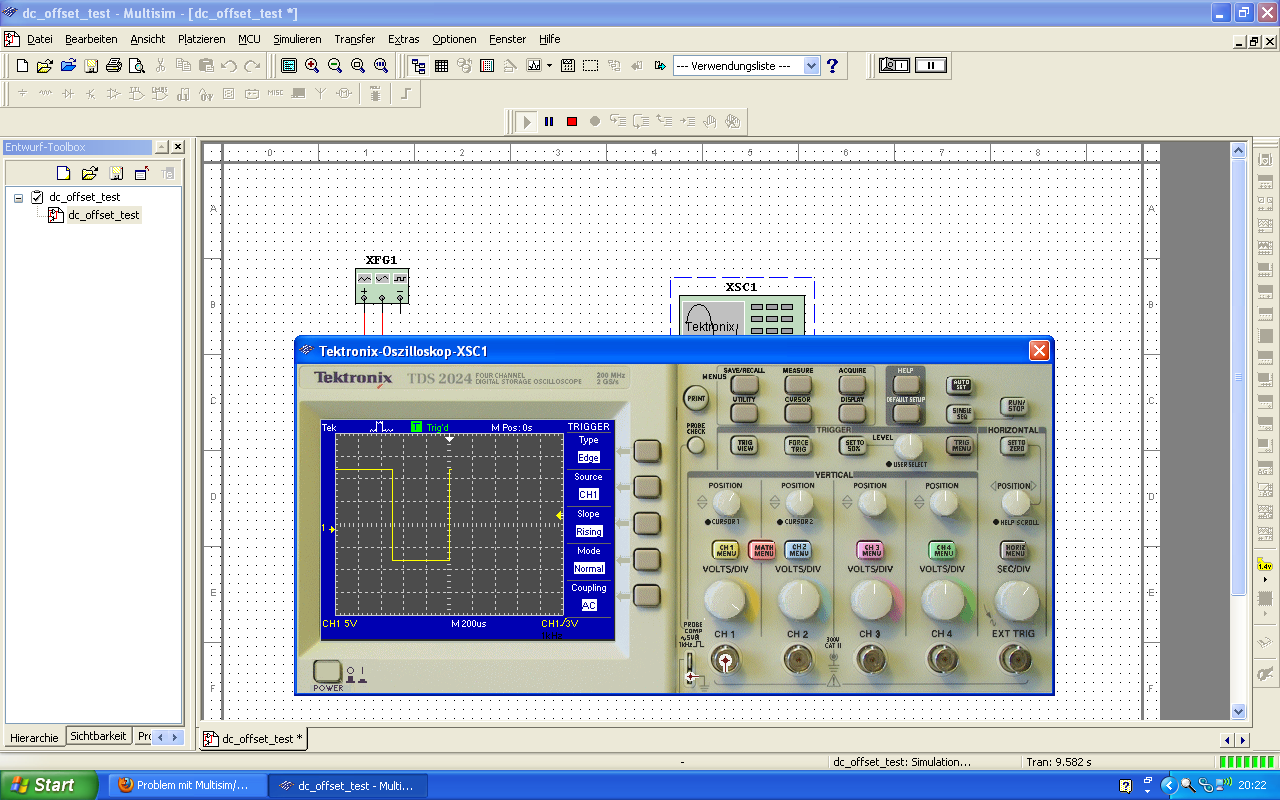

das ändert auch nichts. jetzt schaut das ganze so aus.
gruß

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
p.s. an der kopplung liegt es auch nicht. bei DC-Kopplung hab ich genau
das selbe Bild auf dem Oszi.

Gruß

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Häng mal ein GND-Symbol an die GND-Leitung.

MfG Spess

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du mir vielleicht kurz erklären wo ich das GND- Symbol finde?
irgendwie werd ich nicht fündig^^.

mfg

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>irgendwie werd ich nicht fündig^^.

Wenn ich dein Bild ansehe, ganz links in der 3. Leiste?

Multisim kenne ich eigentlich nicht. Aber das ist meines achtens der
Nachfolger von Electronics Workbench und dort wurde GND bebraucht.

MfG Spess

Autor: ggg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und was ist jetzt genau das problem? es wird doch alles richtig
angezeigt

Autor: *kopfkratz* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
andi schrieb:
> das ändert auch nichts. jetzt schaut das ganze so aus.
> gruß

Stell es auf DC und was gefällt Dir an dem Bild nicht?
Dann stell deb Offset auf 0V. Starte die Simulation und erhöhe den Wert.

BR

Autor: andi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
danke Spess, jetzt hab ich es doch noch selber gefunden. Ganz links in
der dritten Leiste sind die Spannungsquellen und da findet man dann auch
den GND Anschluss, wobei ich noch nicht so recht verstehe für was ich
den hier brauche.

Auf jeden Fall klappts jetzt mit dem Offset. Was jetzt allerdings noch
nicht klappt ist, dass die Spannung auf dem Oszi ohne DC- Offset
angezeigt wird bei AC- Kopplung (siehe Anhang). Was ich zusätzlich noch
komisch finde, ist dass das Bild nicht schön still steht.
An was liegt das?

gruß

Autor: Ronald R. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir funktioniert es mit entsprechender Beschaltung problemlos (siehe
Bild).

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

> wobei ich noch nicht so recht verstehe für was ich den hier brauche.

Du nicht. Aber der Simulator.

MfG Spess

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Ronald: Unser Schaltungsaufbau ist identisch. Allerdings scheinst du ne
andere Version vom Multisim zu haben (ich habe ja die 10.1), denn bei
dir hat ja das oszi nur 2 Eingänge und schaut im Multisim auch ganz
anders aus.

Bei mir geht ja eig auch alles, bis auf das Umschalten von DC- auf AC-
Kopplung. Da tut sich am Oszi- Bild halt echt gar nix.

mfg

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so jetzt hab ich meinen Fehler gefunden. Ich hab nur immer die Kopplung
im Triggermenü von DC auf AC geändert. Aber nie die Kopplung wenn ich
zuerst auf den Kanal 1 drücke und dann die Kopplung auswählen kann.

Hab ich das jetzt richtig verstanden, dass sich das mit der Kopplung im
Triggermenü nur auf die zu triggernde Spannung bezieht (also triggere
auf Gleichspannung, bzw Wechselspannung) und nur mit der Triggerung beim
drücken auf den jeweiligen Kanal auch wirklich der Gleichanteil bei AC-
Kopplung weggefiltert wird?

mfg

Autor: Ronald R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du warst einen kleinen Tick schneller mit Deiner Lösung als ich :-) Ich
habe das einfache Oszi aus der Werkzeugleiste am rechten Bildrand
benutzt (4. Symbol von oben). Eigentlich müsstest Du es auch aufrufen
können, meine Version ist auch die 10.1. Es ist für den Einstieg
einfacher zu bedienen als das TDS2024.

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
stimmt. jetzt seh ich das oszi auch. aber an dem unteren gefällt mir
voll, dass es wie das selbe in echt zu bedienen ist.

mfg

Autor: Ronald R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
andi schrieb:
> aber an dem unteren gefällt mir voll, dass es wie das selbe in echt zu
> bedienen ist.

Ja, das stimmt. Schaue dir ruhig mal zum besseren Verständnis die
Bedienungsanleitung des realen Oszis an:

http://www2.tek.com/cmswpt/madetails.lotr?ct=MA&cs...

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist es eigentlich normal, dass der pfeil für die triggerung, also die
stelle auf dem bildschirm bei der das oszi triggert, genau in der mitte
von der zeitachse steht?
weil ich dachte normal ist es immer so, dass immer auf den punkt t=0,
also ganz links auf dem oszi schirm getriggert wird.

mfg

Autor: andi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
noch was: ist es normal, dass der das oszibild in der simulation immer
leicht flackert, also immer sichtbar neu aufgebaut wird?

mfg
