Hallo,

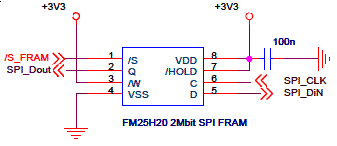

ich möchte mit einen atmega2560 einen F-RAM (FM25H20 mit 2Mb Serial 3V)
via SPI betreiben. Bisher sind meine Versuche nicht gerade von Erfolg
gekrönt.

Der Atmega wird mit einen externen 8 MHz Quarz betrieben.

Der FRAM FM25H20 unterstützt: Very Fast Serial Peripheral Interface -
SPI
• Up to 40 MHz Frequency
• Direct Hardware Replacement for Serial Flash
• SPI Mode 0 & 3 (CPOL, CPHA=0,0 & 1,1)

[http://www.ramtron.com/files/datasheets/FM25H20_ds.pdf]

-kurze Pinbelegung am Atmega:

PB3(MISO),
PB2(MOSI),
PB1(SCK),
PB6(/CS) vom FRAM (low active)



Meine SPI Initialisierung lautet:
/********************************************************************************************
*               FRAM_SPI_INIT_START FUNCTION
*
* Description : This function initialize the SPI communication.
*               data rate 4 MHz (Double SPI Speed)
* Arguments   : None
* Returns     : None
* Note        : Internal Function
*********************************************************************************************/
//SPI2X SPR1 SPR0 (SPR[2:0])
//SPR[2:0]       Divisor     Frequency ( E=8 MHz )
//000              2           4.0 MHz
void fram_spi_init_start(void)
{
  // MISO=input, etc.=output
  DDRB &= ~(1 << PB3);
  DDRB |= (1 << PB2) | (1 << PB1) | (1 << PB6);


  // PB3(MISO), PB2(MOSI), PB1(SCK), PB6(/CS)
  PORTB |= (1 << PB6); // CS=1, waiting for SPI start
  PORTB &= ~((1 << PB3) | (1 << PB2) | (1 << PB1));


  /* set SPI Control Register */
  /* SPIE | SPE | DORD | MSTR | CPOL | CPHA | SPR1 | SPR0 */
  /*    0     1    0     1    0     0   0      0   */
  SPCR = 0x00;
  SPCR = (1<<SPE) | (1<<MSTR); // SPI enable / Mode 0 / fosc/2

  /* set SPI Status Register */
  /* SPIF | WCOL | - | - | - | - | - | SPI2X */
  SPSR = 0x01;                // SPI2X = 1 = Double SPI Speed Bit (fosc/2)
}



Mit der nachfolgenden Funktion sollen Daten geschrieben oder gelesen
werden:
/********************************************************************************************
*               FRAM_SPI_IO_BYTE FUNCTION
*
* Description : This function writes/reads one byte into/from FRAM.
* Arguments   : 16 bit address, 8 bit data, data direction (wr=1; rd=0)
* Returns     : 8 bit data
* Note        : Internal Function
*********************************************************************************************/
unsigned char fram_spi_io_byte(unsigned int addr, unsigned char data_out, unsigned char data_direction)
{
  unsigned char data = 0;

  /* SPI MODE I/F initialization */
  fram_spi_init(data_direction);

  /* set address */
  fram_spi_set_addr(addr);

  if(data_direction)
  {
    SPDR = data_out;  // write data
  } else
  {
    SPDR = 0x00;    // dummy value for shift register
  }
  while((SPSR&0x80)==0x00);

  if(!(data_direction))
  {
    data = SPDR;     // read data
  }

  /* terminate spi data transfer */
  fram_spi_end();

  if(data_direction)
  {
    return 1;
  } else
  {
    return data;
  }
}

hier noch die Funktionen: fram_spi_init() + fram_spi_set_addr() +
fram_spi_end()
/********************************************************************************************
*               FRAM_SPI_INIT FUNCTION
*
* Description : This function initialize the SPI communication.
* Arguments   : data direction (write=1; read=0)
* Returns     : None
* Note        : Internal Function
*********************************************************************************************/
void fram_spi_init(unsigned char data_direction)
{
  PORTB &= ~((1 << PB3) | (1 << PB2) | (1 << PB1) | (1 << PB6)); // CS=0, SPI start

  if(data_direction)
  {
    SPDR = 0x02;    // write (Op-code Command Write Memory Data 0000 0010b)
  } else
  {
    SPDR = 0x03;    // read (Op-code Command Read Memory Data 0000 0011b)
  }
  while((SPSR&0x80)==0x00);
}


/********************************************************************************************
*               FRAM_SPI_SET_ADDR FUNCTION
*
* Description : This function sets the address of the FRAM registers.
* Arguments   : 16 bit address
* Returns     : None
* Note        : Internal Function
*********************************************************************************************/
void fram_spi_set_addr(unsigned int addr)
{
  SPDR = 0x00;
  while((SPSR&0x80)==0x00);

  SPDR = (unsigned char)((addr & 0xFF00) >> 8);
  while((SPSR&0x80)==0x00);

  SPDR = (unsigned char)(addr & 0x00FF);
  while((SPSR&0x80)==0x00);
}


/********************************************************************************************
*               FRAM_SPI_END FUNCTION
*
* Description : This function terminate the spi data transfer.
* Arguments   : None
* Returns     : None
* Note        : Internal Function
*********************************************************************************************/
void fram_spi_end(void)
{
  PORTB |= (1 << PB6);
  PORTB &= ~((1 << PB3) | (1 << PB2) | (1 << PB1)); // SPI end
}


Mit diesen Code-Zeilen kann ich an Adresse 0 und 1 Daten auslesen -->
also muss bei meinen anfänglichen Versuchen ein "Code-Geschnipsel"
erfolgreich gewesen sein. Demnach würde jetzt das Schreiben nicht mehr
funktionieren.

Hat Jemand eine Idee was hier falsch ist oder vergessen wurde? Hat
jemand Erfahrungen mit diesen FRAM - vielleicht habe ich im Datenblatt
irgendwas überlesen???

Gruß Torsten

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
WREN - Set Write Enable Latch
The FM25H20 will power up with writes disabled.
The WREN command must be issued prior to any write operation.
Such mal nach dem Kommando im Datenblatt. Das kann ich in deinem Code
nicht finden...

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guter Hinweis!

ich habe jetzt folgende Funktion nach fram_spi_init_start() eingebunden:

/********************************************************************************************
*               FRAM_SPI_WRITE_ENA FUNCTION
*
* Description : This function sets Write Enable Latch
* Arguments   : none
* Returns     : none
* Note        : Internal Function
*********************************************************************************************/
void fram_spi_write_ena()
{

  /* SPI MODE I/F initialization */
  PORTB &= ~((1 << PB3) | (1 << PB2) | (1 << PB1) | (1 << PB6)); // CS=0, SPI start

  SPDR = 0x06; // set write ena (Op-code Command: Set Write Enable Latch 0000 0110b)
  while((SPSR&0x80)==0x00);

  /* terminate spi data transfer */
  fram_spi_end();
}

brachte aber keine Veränderung :(

Autor: Frank K. (fchk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du musst das WREN vor jedem(!) Schreibzugriff senden. Das Flag wird nach
einem Schreibzugriff automatisch zurückgesetzt. Das machen alle
SPI-EEPROMS und Flashes so.

fchk

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vor jedem Schreiben schicke ich jetzt das WREN commando....
/********************************************************************************************
*               FRAM_SPI_IO_BYTE FUNCTION
*
* Description : This function writes/reads one byte into/from FRAM.
* Arguments   : 16 bit address, 8 bit data, data direction (wr=1; rd=0)
* Returns     :  8 bit data
* Note        : Internal Function
*********************************************************************************************/
unsigned char fram_spi_io_byte(unsigned int addr, unsigned char data_out, unsigned char data_direction)
{
  unsigned char data = 0;


  if(data_direction)
  {
    fram_spi_write_ena();
  }

  /* SPI MODE I/F initialization */
  fram_spi_init(data_direction);

  /* set address */
  fram_spi_set_addr(addr);

  if(data_direction)
  {
    SPDR = data_out;        // write data
  } else
  {
    SPDR = 0x00;    // dummy value for shift register
  }
  while((SPSR&0x80)==0x00);

  if(!(data_direction))
  {
    data = SPDR;     // read data
  }

  /* terminate spi data transfer */
  fram_spi_end();

  if(data_direction)
  {
    return 1;
  } else
  {
    return data;
  }
}


ohne Erfolg......

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
werde wohl weiter herumexperimentieren müssen....

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Probier mal Mode 3. Ich war bei einem AVR, der ein Atmel Dataflash, ein
FRAM und ein ENC28J60 an seinem SPI hängen hat, über SPI-Probleme
gestolpert. Zwar konnten alle offiziell den SPI Mode 0, aber eines davon
bewies eine etwas andere Ansicht dazu, indem die Bits dabei um eine
Position verrutschten. Ich weiss nur grad nicht mehr, welches der 3
SPI-Devices das war.

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe jetzt auch SPI-Mode 3 ausprobiert:
SPCR = (1<<SPE) | (1<<MSTR) | (1<<CPOL) | (1<<CPHA); // SPI Mode 3


das Auslesen scheint zu funktionieren - aber nicht das Schreiben....

Habe leider keine Ahnung mit welchen Code-Zeilen bzw. mit welcher
Prozedur das Schreiben funktioniert hat. Wahrscheinlich hat da das
Auslesen nicht funktioniert und deshalb wurde der Code von mir
verworfen.

Ich werde mal die Frequenz verringern......

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank K. schrieb:
> Du musst das WREN vor jedem(!) Schreibzugriff senden.
Das ist ein weit verbreiteter Irrtum. Hierzu das Datenblatt:
Sending the WREN op-code causes the internal Write
Enable Latch to be set. A flag bit in the Status
Register, called WEL, indicates the state of the latch.
WEL=1 indicates that writes are permitted.
Fazit: einmal gesetzt bleibt das Write Enable gesetzt, bis die Spannung
weg geht oder ein WRDI - Write Disable gesendet wird.

A. K. schrieb:
> Probier mal Mode 3.
Ich würde jetzt auch mal das Bit-Timing nochmal genau anschauen. Nicht
alle SPI-Devices Schieben auf der einen und Latchen auf der anderen
Flanke...
Insbesondere würde ich mich auf solche expliziten Angaben (CPOL,
CPHA=0,0 & 1,1) nicht verlassen. Nicht alle Hersteller haben diese Bits
gleich implementiert. Da hilft nur das Vergleichen der Timing-Diagramme
der beiden betroffenen Komponenten (uC und FRAM)...

EDIT:
> Ich werde mal die Frequenz verringern......
Das wird nicht nötig sein, denn 4MHz << 40MHz.
Wenn es aber eine Änderung bringt, dann zurück zum Bittiming...

Autor: Arc Net (arc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein paar Punkte:
- das Verändern der Pin-Zustände (SCK, MISO, MOSI) zusammen mit CS
sollte man grundsätzlich vermeiden d.h. erst /CS auf High dann die Ports
initialisieren, dann SPI initialisieren, dann irgendwann die
Kommunikation mit dem externen Baustein.
- beim Lesen wird ein Byte zuviel gelesen bzw. das erste wird verworfen
SPITransceive(uint8_t value) {
    SPDR = value;
    while((SPSR&0x80)==0x00);
    return SPDR;
}

void FRAMSelect(void) {
   ...
}

void FRAMDeselect(void) {
   ...
}

// dann können die anderen Befehle einfach zusammengesetzt werden
void FRAMWREN(void) {
   FRAMSelect();
   SPITransceive(6);
   FRAMDeselect();
}

void FRAMRead(uint_8* destP, uint16_t addr, uint16_t count) {
    uint16_t i;

    if (!destP) return;

    FRAMSelect();
    // command
    SPITransceive(3);
    // address
    SPITransceive(0);
    SPITransceive((addr >> 8) & 0xff);
    SPITransceive(addr & 0xff);
    // data
    for (i = 0; i < count; i++) {
        *destP++ = SPITransceive(0);
    }

    FRAMDeselect();
}

void FRAMWrite(uint8_t* srcP, uint16_t addr, uint16_t count) {
    uint16_t i;

    if (!srcP) return;

    FRAMWREN();

    FRAMSelect();
    // command
    SPITransceive(2);
    // address
    SPITransceive(0);
    SPITransceive((addr >> 8) & 0xff);
    SPITransceive(addr & 0xff);
    // data
    for (i = 0; i < count; i++) {
        SPITransceive(*srcP++);
    }

    FRAMDeselect();
}
// nichts getestet, sollte aber passen

Autor: Frank K. (fchk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lothar Miller schrieb:
> Frank K. schrieb:
>> Du musst das WREN vor jedem(!) Schreibzugriff senden.
> Das ist ein weit verbreiteter Irrtum. Hierzu das Datenblatt:
>
> Sending the WREN op-code causes the internal Write
> Enable Latch to be set. A flag bit in the Status
> Register, called WEL, indicates the state of the latch.
> WEL=1 indicates that writes are permitted.
>
> Fazit: einmal gesetzt bleibt das Write Enable gesetzt, bis die Spannung
> weg geht oder ein WRDI - Write Disable gesendet wird.

Ich lese aber auch:
Write Operation
All writes to the memory array begin with a WREN
op-code. The next op-code is the WRITE instruction.
This op-code is followed by a three-byte address
value, which specifies the 18-bit address of the first
data byte of the write operation.

fchk

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank K. schrieb:
> Write Operation
> All writes to the memory array begin with a WREN
> op-code. The next op-code is the WRITE instruction.
> This op-code is followed by a three-byte address
> value, which specifies the 18-bit address of the first
> data byte of the write operation.

werde ich gleich ausprobieren.....habe danach die Start-addresse nicht
gesendet

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Arc Net schrieb:
> Ein paar Punkte:
> - das Verändern der Pin-Zustände (SCK, MISO, MOSI) zusammen mit CS
> sollte man grundsätzlich vermeiden d.h. erst /CS auf High dann die Ports
> initialisieren, dann SPI initialisieren, dann irgendwann die
> Kommunikation mit dem externen Baustein.
> - beim Lesen wird ein Byte zuviel gelesen bzw. das erste wird verworfen


Ich habe jetzt mal diesen Code ausprobiert und erhalte das Gleiche
Ergebnis - ich kann an Addr 0 und 1 die Werte auslesen aber nicht
schreiben. Trotzdem Danke!!!
unsigned char SPITransceive(unsigned char value) {
    SPDR = value;
    while((SPSR&0x80)==0x00);
    return SPDR;
}

void FRAMSelect(void) {
    PORTB &= ~(1 << PB6);
}

void FRAMDeselect(void) {
    PORTB |= (1 << PB6);
}

// dann können die anderen Befehle einfach zusammengesetzt werden
void FRAMWREN(void) {
   FRAMSelect();
   SPITransceive(6);
   FRAMDeselect();
}

unsigned char FRAMRead(unsigned int addr) {
    unsigned char data;

    FRAMSelect();
    // command
    SPITransceive(3);
    // address
    SPITransceive(0);
    SPITransceive((addr >> 8) & 0xff);
    SPITransceive(addr & 0xff);
    // data
    data = SPITransceive(0);

    FRAMDeselect();
}

void FRAMWrite(unsigned int addr, unsigned char data) {

    //FRAMWREN();

    FRAMSelect();
    // command
    SPITransceive(2);
    // address
    SPITransceive(0);
    SPITransceive((addr >> 8) & 0xff);
    SPITransceive(addr & 0xff);
    // data
    SPITransceive(data);

    FRAMDeselect();
}

Autor: ♪Geist (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>werde wohl weiter herumexperimentieren müssen....
Wie wäre es lieber mit nachdenken?

>void fram_spi_init(unsigned char data_direction)
>{
>  PORTB &= ~((1 << PB3) | (1 << PB2) | (1 << PB1) | (1 << PB6));
Warum löschst du PB3, wenn es MISO ist?  Wozu überhaupt die Zeile? Du
nutzt doch Hardware SPI, also lass die Pins in Ruhe das machen, was die
Hardware machen muss.

>Write Operation
>All writes to the memory array begin with a WREN
>op-code.
Das ist falsch. Ein Mal setzen reicht.

Autor: Arc Net (arc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank K. schrieb:
> Lothar Miller schrieb:
>> Frank K. schrieb:
>>> Du musst das WREN vor jedem(!) Schreibzugriff senden.
>> Das ist ein weit verbreiteter Irrtum. Hierzu das Datenblatt:
>> Fazit: einmal gesetzt bleibt das Write Enable gesetzt, bis die Spannung
>> weg geht oder ein WRDI - Write Disable gesendet wird.
>
> Ich lese aber auch:

> fchk

oder den gesamten Abschnitt lesen (scnr)

"WREN - Set Write Enable Latch
Sending the WREN op-code causes the internal Write
Enable Latch to be set. A flag bit in the Status
Register, called WEL, indicates the state of the latch.
WEL=1 indicates that writes are permitted.
Attempting to write the WEL bit in the Status
Register has no effect on the state of this bit – only
the WREN op-code can set this bit.

The WEL bit will be automatically cleared on the rising edge of /S
following a WRDI, a WRSR, or a WRITE operation.
This prevents further writes to the Status Register or
the F-RAM array without another WREN command.
Figure 5 below illustrates the WREN command bus
configuration."

Kurz gesagt: Alle Write-Befehle nach einem WREN setzen den Schreibschutz
wieder, alle Read-Befehle lassen ihn unangetastet.
Ähnliches gilt z.B. für M25P, M25PX, SST25 (da muss nach dem Power-On
auch der Schreibschutz für die Blöcke aufgehoben werden), AT25, 25AA/LC

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank K. schrieb:
> Write Operation
> All writes to the memory array begin with a WREN
> op-code. The next op-code is the WRITE instruction.
> This op-code is followed by a three-byte address
> value, which specifies the 18-bit address of the first
> data byte of the write operation.

geht immer noch nicht

Autor: Frank K. (fchk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
void FRAMWrite(unsigned int addr, unsigned char data) {

    FRAMSelect();
    //FRAMWREN();
    SPITransceive(6);
    FRAMDeselect();
    FRAMSelect();
    // command
    SPITransceive(2);
    // address
    SPITransceive(0);
    SPITransceive((addr >> 8) & 0xff);
    SPITransceive(addr & 0xff);
    // data
    SPITransceive(data);
    FRAMDeselect();

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank K. schrieb:
> void FRAMWrite(unsigned int addr, unsigned char data) {
>
>     FRAMSelect();
>     //FRAMWREN();
>     SPITransceive(6);
>     FRAMDeselect();
>     FRAMSelect();
>     // command
>     SPITransceive(2);
>     // address
>     SPITransceive(0);
>     SPITransceive((addr >> 8) & 0xff);
>     SPITransceive(addr & 0xff);
>     // data
>     SPITransceive(data);
>     FRAMDeselect();


ist das gleiche in grün....

Autor: Andreas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du schon mal das Statusregister ausgelesen, ob WEL auch gesetzt
ist?
Der Chip hat auch eine Schreibschutzfunktion (BP0, BP1)...

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für Eure Hilfe!! Ich melde mich wenn ich das Rätsel gelöst
habe.....

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal nachgesehen - das FRAM läuft in Mode 0, es ist das Dataflash was
partout Mode 3 wollte.
#define FM_WREN  0x06  // set write enable latch
#define FM_WRDI  0x04  // write disable
#define FM_RDSR  0x05  // read status register
#define FM_WRSR  0x01  // write status register
#define FM_READ  0x03  // read memory data
#define FM_WRITE 0x02  // write memory data

#define SPI_MODE 0

#define select()   FRAM_SEL_PORT &= ~(1<<FRAM_SEL_BIT)
#define deselect() FRAM_SEL_PORT |=  (1<<FRAM_SEL_BIT)

void
spi_init(uint8_t mode)
{
    SPI_DDR |= 1<<SPI_MOSI_BIT | 1<<SPI_SCK_BIT;
    SPCR = 1<<SPE | 0<<DORD | 1<<MSTR | 0<<SPR1|0<<SPR0 | mode<<CPHA;
    SPSR = 1<<SPI2X;
}

uint8_t
spi(uint8_t data)
{
    SPDR = data;
    while (!(SPSR & 1<<SPIF))
        ;
    return SPDR;
}

void
fram_init(void)
{
    FRAM_SEL_PORT |= 1<<FRAM_SEL_BIT;
    FRAM_SEL_DDR  |= 1<<FRAM_SEL_BIT;
}

void
fram_read(unsigned addr, uint8_t *data, unsigned size)
{
    spi_init(SPI_MODE);

    select();
    spi(FM_READ);
    spi(addr >> 8);
    spi(addr);
    while (size--)
        *data++ = spi(0);
    deselect();
}

void
fram_write(unsigned addr, uint8_t *data1, unsigned size1, uint8_t *data2, unsigned size2)
{
    spi_init(SPI_MODE);

    select();
    spi(FM_WREN);
    deselect();

    select();
    spi(FM_WRITE);
    spi(addr >> 8);
    spi(addr);
    for (; size1; --size1)
        spi(*data1++);
    for (; size2; --size2)
        spi(*data2++);
    deselect();
}

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas schrieb:
> Hast du schon mal das Statusregister ausgelesen, ob WEL auch gesetzt
> ist?
> Der Chip hat auch eine Schreibschutzfunktion (BP0, BP1)...

Habe vergessen Deine Frage zu beantworten...

Das Status Register hat immer den Inhalt 1100 0000b auch wenn ich es
nach einem Schreibversuch auslese, sogar nach dem power-up!??


----------------------------------------
Table 2. Status Register
Bit    7  6 5 4  3   2   1  0
Name WPEN 1 0 0 BP1 BP0 WEL 0

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach dem Senden des OP-Code "Set Write Enable Latch" steht das Status
Register auf 1100 0010b.

Autor: Frank Bär (f-baer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Torsten Albrecht schrieb:
> ----------------------------------------
> Table 2. Status Register
> Bit    7  6 5 4  3   2   1  0
> Name WPEN 1 0 0 BP1 BP0 WEL 0

WPEN = Write Protect Enable

Im Statusregister ist Bit7 gesetzt. Noch Fragen? Erstmal solltest du den
FRAM aus dem Write Protect rausholen, danach kannst du auch schreiben.

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Bär schrieb:
> WPEN = Write Protect Enable
>
> Im Statusregister ist Bit7 gesetzt. Noch Fragen? Erstmal solltest du den
> FRAM aus dem Write Protect rausholen, danach kannst du auch schreiben.

Habe mich falsch ausgedrückt, nachdem ich einmalig den OP-Code WREN
gesendet habe, steht im Register 1100 0010. siehe Tabelle

Table 4. Write Protection
WEL WPEN /W Protected Blocks Unprotected Blocks Status Register
1   1    1      Protected       Unprotected      Unprotected

demnach sollte das Schreiben möglich sein! Geht aber nicht!!!

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe noch eine application note gefunden

http://www.ramtron.com/files/application_notes/AN304.pdf

im Beispiel wird vor jedem Schreibvorgang der OP-CODE WREN gesendet!

Das hatte ich ja auch schon ausprobiert - ohne Erfolg!?

Autor: Torsten Albrecht (torsten_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Werde mir wohl mal die Signale anschauen müssen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
