Hallo,

ich habe hier aus einen historischen (leider unbrauchbar gemachten) R&S
Messgerätezusatz jede Menge Logic ICs herausgeholt (waren noch
gesockelt).

Das Gerät muß aus mitte / ende der siebzieger Jahre stammen, da die
meisten ICs  Datumcodes von 1975 oder 1976 haben und noch "echte" TLL
Typen sind (viele SN54XX von Texas Instuments).

Mit dabei ist ein IC Typ von Signetic, noch mit den klar als "S"
erkennbaren Logo.

Es handelt sich um den N8233B zu den ich aber kein Datenblatt auftreiben
kann, es müsste sich aber um die richtige Bezeichnung handeln da
Chiphändler ihn zum Verkauf anbieten.

Ich suche also ein Datenblatt zu den IC (von  Signetic) mit der
Bezeichnung

                N8233      bzw.  N8233B

es handelt sich sehr wahrscheinlich um ein Logic IC (evtl. Decoder für
Dezimal /BCD ?)

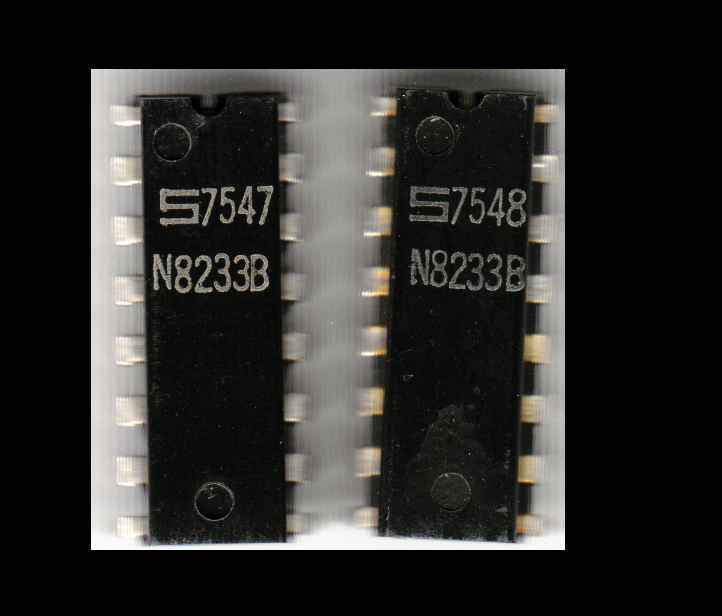

Ein Bild mit zwei ICs mit unterschiedlichen Datumscode (?) habe ich als
Bildanhang zugefügt.

wer kann helfen ?

mfg

   "Altertümchen"

Autor: Sklave (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Altertümchen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank !

Warum habe ich das eigentlich nicht selbst finden können ?
War leider nur bei http://www.alldatasheet.com/view.jsp?Searchword=N8233
gelandet und dort wollte nur "Included N823" zu Auswahl angenommen
werden.
Beim googeln mit :
http://www.google.de/search?q=datasheet+n8233&ie=u...
erschien www.datasheetarchive.com als erstes mit einen
Chinsischsprchigen Eintrag (Treffer Nr.9).
Wie google ich geschickt nach Bauteilen (Datenblätter) ?
Einfach nur eingeben der Bauteilbezeichnung klappt meistens sehr gut
aber halt nicht immer.

Gibt es eine Meta Suchmaschine speziell für Bauteile (Datenblätter) ?

mfg

   Altertümchen

Autor: Sklave (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du kannst Fragen stellen...
im Übrigen, die Firma heisst Signetics, nicht Signetic, wie du in deinem
ersten Post geschrieben hast. Als "alter" Hase wusste ich das natürlich.
Sogesehen verfügt Google nicht über "künstliche Intelligenz", um den
Fauxpas zu korrigieren...

Autor: Ingo W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der linke (7547) erinnert mich mit seinen 16 Beinen irgendwie an den
D147 (BCD zu 7-Segment Dekoder)
http://www.tu-chemnitz.de/etit/opto/lehre/praktikum/ee4.pdf
mfG ingo

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ingo Wendler schrieb:
> Der linke (7547)

Das bedeutet 1975, KW47
Die 82-er waren Shottky TTL, d.h große Stromfresser.
In der DDR gabs den DS8205, DS8212, DS8216, wurden in Z80-Rechnern
verwendet.


Peter
