Hi,
ich möchte gerne ein paar Funkmodule debuggen und würde daher gerne mit
den Oszilloskop das was über das Medium Luft geht abfangen und anzeigen.
Das Signal ist bei 868MHz angesiedelt... Würde es reichen eine Antenne
zu bauen und am Oszi anzuhängen?
Ich hab leider nicht gerade eine Ahnung von HF Messung, daher weiß ich
jetzt auch nicht direkt nach was ich googlen soll...

Autor: Johann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was meinst Du denn am Oszi zu sehen???

Autor: Floh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für solche Sachen gibts Spektrumanalyser.
Ein Oszi ist dafür nicht gemacht. :-)

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Johann ich hätte gerne gesehen was da beim verstärker rauskommt..
@Floh hab zwar 3 oszis da stehen aber sowas leider net^^

ok danke, dann muss ich da anders debuggen...

Autor: Sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat eines deiner Oszis eine Samplerate >= 10 GSamples/s? Sonst ist es eh
aussichtslos

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich täte es mit einem Einweggleichrichter als AM-Demodulator probieren.
Was anderes als eine AM dürfte am Oszilloskop eh nicht interpretierbar
sein.

Autor: oszi40 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian B. schrieb:
> was über das Medium Luft geht abfangen

Einfacher wäre die Module vor der HF abzuhören oder das Datenblatt zu
suchen. Es bleiben aber noch einige Fragen offen: wie welche Modulation
und welcher Code. Bei der Auto-Fernbedienung wäre z.B. ein rollierender
Code, der jedes Mal anders ist...

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian B. schrieb:
> Hi,
> ich möchte gerne ein paar Funkmodule debuggen und würde daher gerne mit
> den Oszilloskop das was über das Medium Luft geht abfangen und anzeigen.
> Das Signal ist bei 868MHz angesiedelt... Würde es reichen eine Antenne
> zu bauen und am Oszi anzuhängen?

Aber sicher doch, geeignete Oszi:

Tektronix 7104
Tektronix 7S14 in bel. 7xxx Mainframe
Tektronix 5S14 in bel. 5xxx Mainframe.

So mach ich das immer, weil meine Scopes u.a. solche sind .-)

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was auch geht ist nach dem Superhet-Prinzip herunter mischen und die ZF
auf einem langsamen Oszi angucken. Ich habe das aus Spaß mal für GSM
gemacht. Ich muss gestehen ich hatte auch einen guten Mischer und
Generator zur Verfügung. Brauchte also nur Zusammenstecken und nicht
Entwickeln. Jedenfalls konnte ich mit einen Wavejet 314 (100MHz BW) die
ZF abtasten und bin durch etwas Mathematik bis zum rotierenden Zeiger
der IQ-Modulation gekommen. Zugeben es ist nicht so komfortabel wie mit
einem Modulationsanalysator, aber es ist vieles möglich. Auch mit
einfachen Mitteln.

Silvio

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, ein 78xx mit entsprechenden Plugins wird ggf schon was anzeigen
wenn der Pegel hoch genug ist...;)

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andrew Taylor schrieb:
> Tektronix 7S14 in bel. 7xxx Mainframe
> Tektronix 5S14 in bel. 5xxx Mainframe.

Bei aller Huldigung der 7000er und der Sampler, sobald Modulation mit
ins Spiel kommt, bist du mit einem Sampler ziemlich aufgeschmissen.
Nicht umsonst gibt's den 7L12 Spekki, nur geht das dann noch als 'Skop
durch? ;)

Autor: Heckscheibe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man laß dem A.T. doch seinen Auftritt, er will doch nur spielen.
Für Heute hat er seine Abfahrten schon bekommen, seit dem ist er
endlich ruhig.
Morgen sehen wir weiter und er bekommt dann wieder die volle Packung.
Hauptsache der Mod. läßt sich nicht wieder so blöd kommen wie vorhin.

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Punkt war wohl eher dass es durchaus Analogscopes mit solchen
Bandbreiten gibt - eben zB das 7104, oder das 519. Ausserdem hoert ein
500MHz Scope nicht bei 501MHz auf.

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
faustian schrieb:
> Der Punkt war wohl eher dass es durchaus Analogscopes mit solchen
> Bandbreiten gibt - eben zB das 7104, oder das 519. Ausserdem hoert ein
> 500MHz Scope nicht bei 501MHz auf.
Die Frage ist, ob die 500MHz Zeitbasis noch bei 868MHz Triggert.
Aus meinen Zitat war absichtlich das 7104 ausßenvorgelassen.
Der mikroskopische Bildschirm des 517 ist doch echt mal ein Witz ;)
Wenn ich mich recht Entsinne, hat das 519 nichtmal einen
Vertikalverstärker, ob dem RFM12 diese Fehlanpassung gefällt, steht auf
einem anderen Blatt.

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Luk4s K. schrieb:
> faustian schrieb:
>> Der Punkt war wohl eher dass es durchaus Analogscopes mit solchen
>> Bandbreiten gibt - eben zB das 7104, oder das 519. Ausserdem hoert ein
>> 500MHz Scope nicht bei 501MHz auf.
> Die Frage ist, ob die 500MHz Zeitbasis noch bei 868MHz Triggert.

Kann man lösen. Die 7B10/B15 laufen auch im 7904 .-)

> Aus meinen Zitat war absichtlich das 7104 ausßenvorgelassen.
> Der mikroskopische Bildschirm des 517 ist doch echt mal ein Witz ;)
> Wenn ich mich recht Entsinne, hat das 519 nichtmal einen
> Vertikalverstärker, ob dem RFM12 diese Fehlanpassung gefällt, steht auf
> einem anderen Blatt.

Die Fehlanpassung ist weniger das Problem. Es ist schlicht die Amplitude
zu gering, um irgendwas auf dem 519 zu sehen.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das einfachste ist immer noch ein Detektor-Tastkopf, gibts auch fertig
von Testec (Conrad, Reichelt?). Laut Datenblatt bis 950 MHz


Conrad-Nr 107190 Testec DE 112
naja € 48,79 ist schon happig, eine Germaniumdiode vor einem normalen
Tastkopf täte es vermutlich auch, oder ein AD8307 oder AD8313 Log
Detektor.
http://www.analog.com/static/imported-files/data_s...

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zB das Signal eines 433er ISM-Senders kann man mit einem normalen
Tastkopf an einem 7A16P (200MHz) Einschub in einem die Bandbreite nicht
weiter einschraenkenden Grundgeraet gerade noch sichtbar machen. Erlaubt
einem eben festzustellen ob das Ding sendet (der Demodulatortastkopf
wuerde dasselbe anzeigen wenn der Sender auf sonst irgendeinem
parasitaeren Schwingkreis schwingt!) und ggf eine digitale Modulation zu
sehen. Die Signalqualitaet kann man damit nicht wirklich beurteilen.

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wir haben jetzt mal zum spaß (weil es mitlerweile eh geht) ein funkgerät
genommen, auf 868Mhz eingestellt und den Audio Out ans Oszi gehängt. Man
sieht zwar das es was tut aber was dann eigentlich a net :D

Autor: Raeuber Hotzenplotz (raeuberhotzenplotz1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weiß jetzt nicht genau was Du sehen willst. Wenn es um eine Pegelmessung
geht hift Dir vielleicht ein Antennenmeßempfänger von König oder
Kathrein weiter. Die gibt's für 100..200Euro in der eBucht, was noch
erschwinglich ist. Im Prinzip hast Du damit einem Speki mit Peak+
Detektor und einer RBW von ca. 600kHz (König Modelle, habe ich selbst
ausgemessen) Das hilft schon viel, wenn es darum geht zu sehen, ob ein
Signal da ist und wir stark es ist.

Richtige Spekkis sind dann schon viel teurer (ab ca. 2000Euro für einen
alten HP).

Wenn Du das Signal analysieren willst (I/Q-Demodulation)dann brauchst Du
aktuelle Geräte wir den Agilent PXA, der alles empfangen, demodulieren
und analysieren kann. Aber dafür bekommst Du auchen einen neuen
Mercedes-Benz SL600 mit Vollausstattung....

Autor: Old Papa (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Raeuber Hotzenplotz schrieb:
>
> Richtige Spekkis sind dann schon viel teurer (ab ca. 2000Euro für einen
> alten HP).
>

Blödsinn ;-)
Ich habe einen HP141t mit Einschüben bis 1,25GHz für 300,- bekommen.
Und ja, der funktioniert!
Und nochmal ja, den NF- und den 10GHz-Einschub hätte ich noch gerne....

Ein Kollegen wurschtelt auch gerade mit solchen Funkmodulen rum, er kann
das demodolierte Signal mit Funkgerät oder Scanner gut sehen.

Old-Papa

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wir haben jetzt zum testen ob überhaupt was kommt einfach einen
ungeschirmten lautsprecher genommen. wenn man den neben die antenne hält
hört man schon ob sich da was tut...
/ot: lappen hab ich eh keinen da kann ich mir dann auch son schickes
messgerät kaufen :D

Autor: Ingo R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eine Detektor-Diode ist dein Freund!

Autor: Raeuber Hotzenplotz (raeuberhotzenplotz1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja natürlich gibt es auch billigere Sektrumanalysatoren, wenn das
Material alt genug ist wird es auch billiger.

Mit den 2000Euro für einen gebrauchten meinte ich die typischen
HP-Modelle von Ender der 80er und der 90er Jahre, (glaube HP87XX ?) die
schon über eine digitale ZF-Signalverarbeitung verfügen. Die sind sehr
gut und können von den Grundfunktionen her fast alles was auch heutige
neue Standardmodelle können. Das hat leider seinen Preis, aber damit
kann man auch richtig gut arbeiten.

Alte Modelle sind auch interessant, aber oft haben die dann doch Macken
...

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Raeuber Hotzenplotz schrieb:
> Mit den 2000Euro für einen gebrauchten meinte ich die typischen
>
> HP-Modelle von Ender der 80er und der 90er Jahre, (glaube HP87XX ?) die
>
> schon über eine digitale ZF-Signalverarbeitung verfügen.

sind eEher im Preisbereich 750 bis 1300 Euro erhältlich (Stand März
2011)

Autor: Thomas R. (sunnyingtom)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

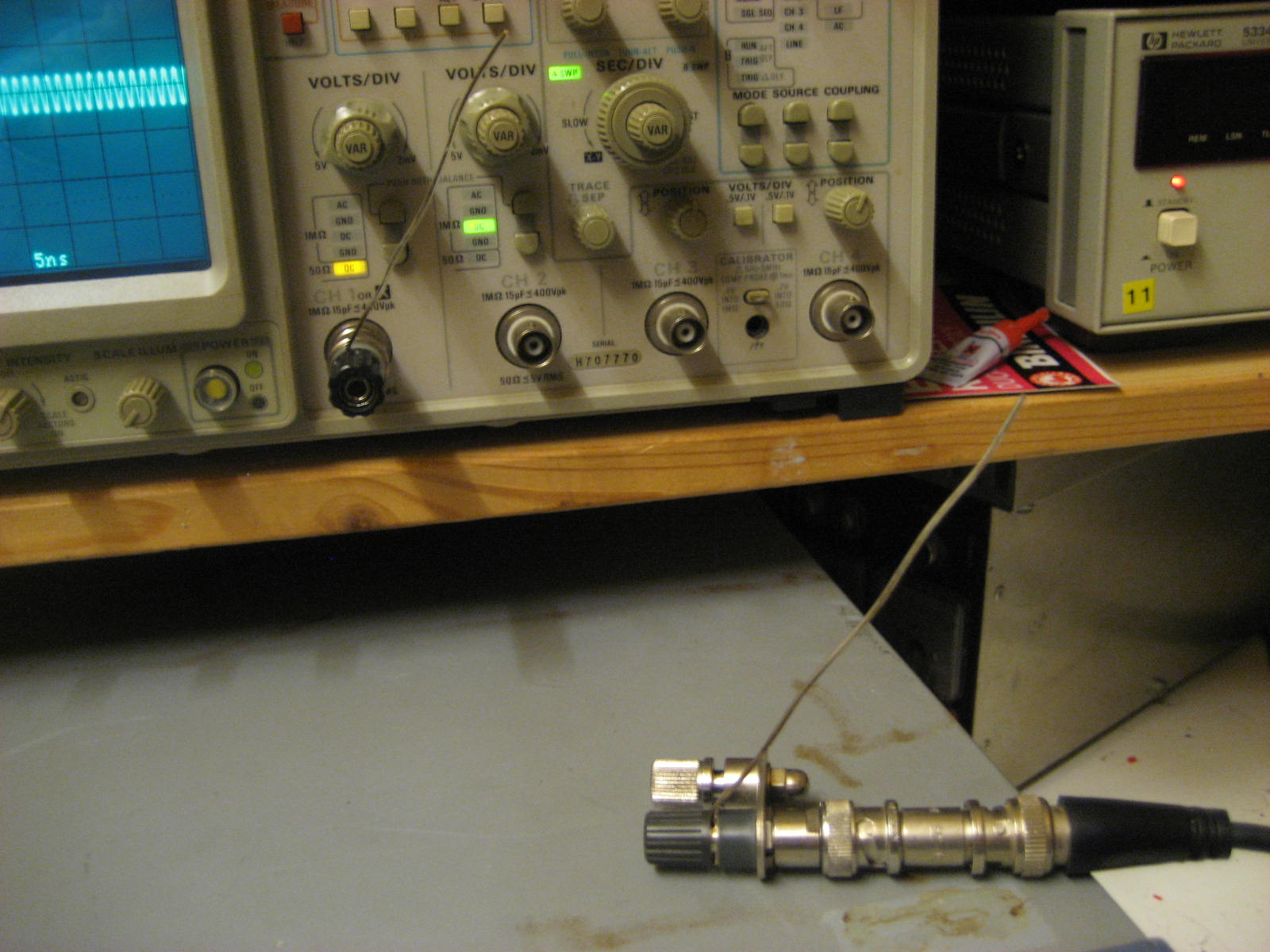

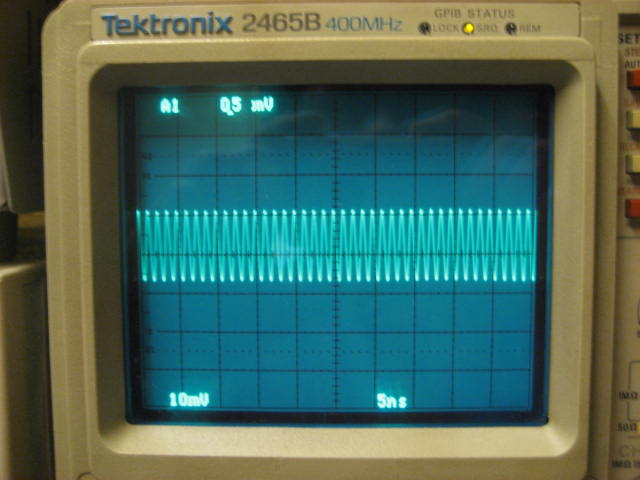

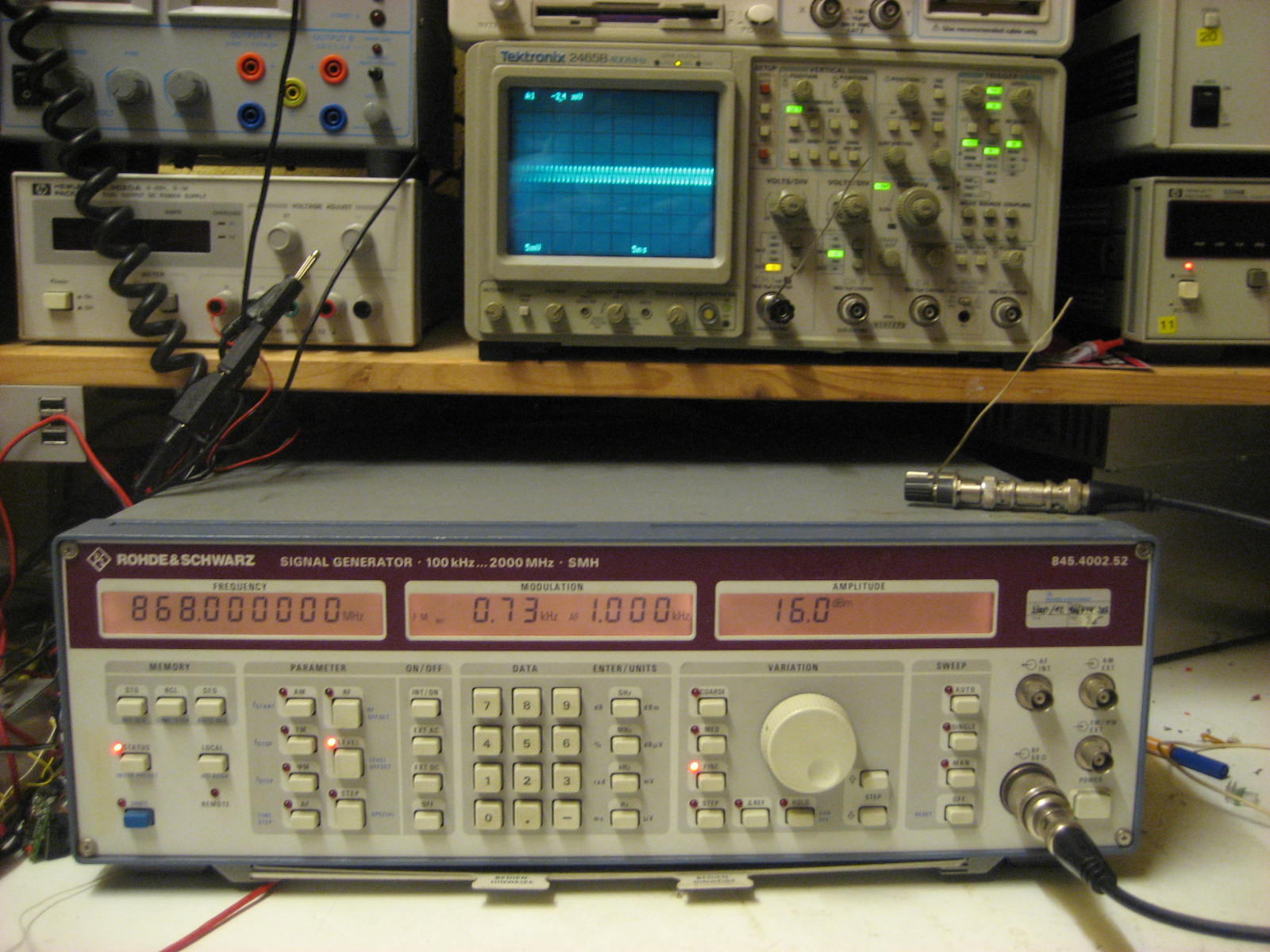

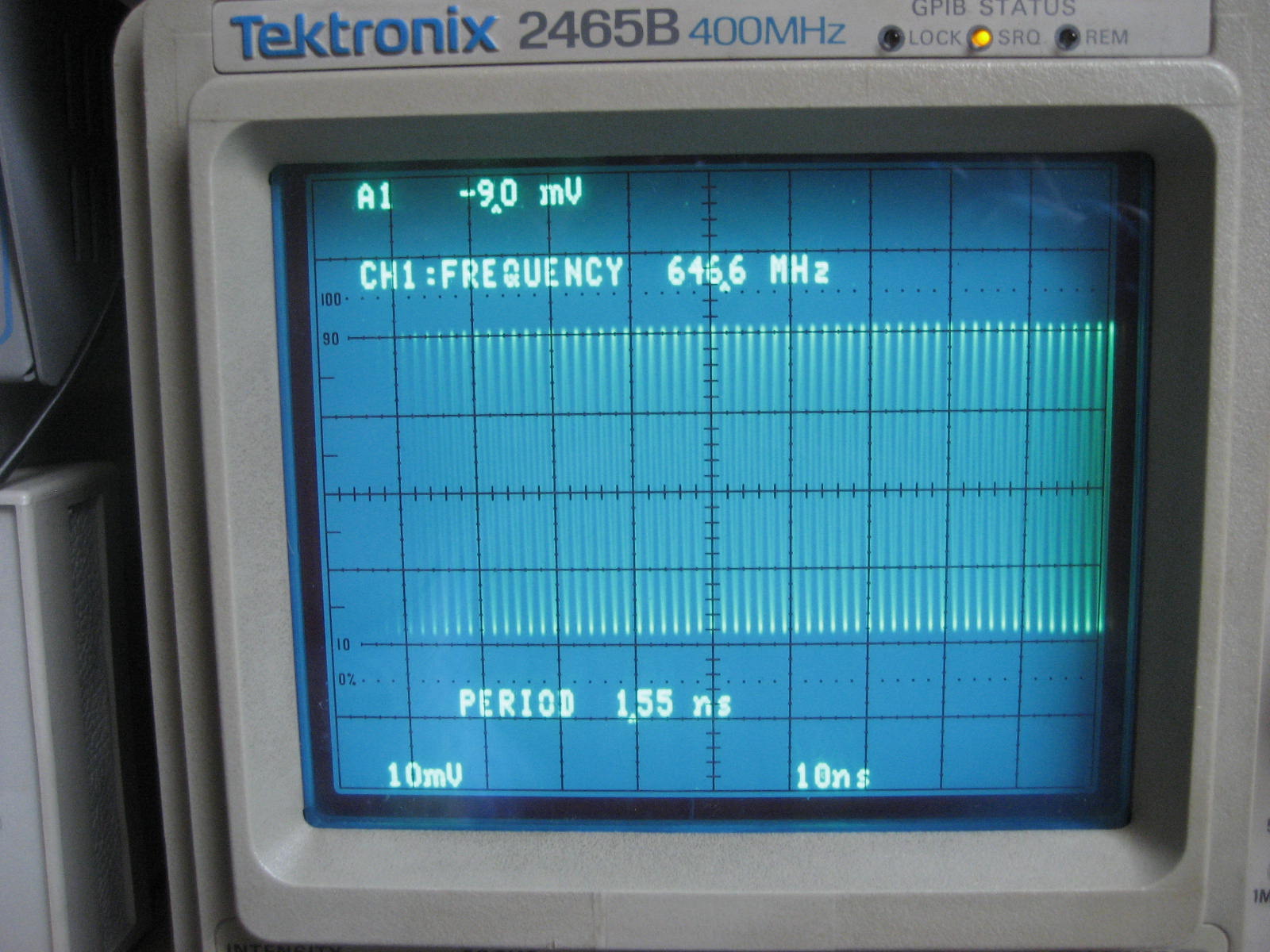

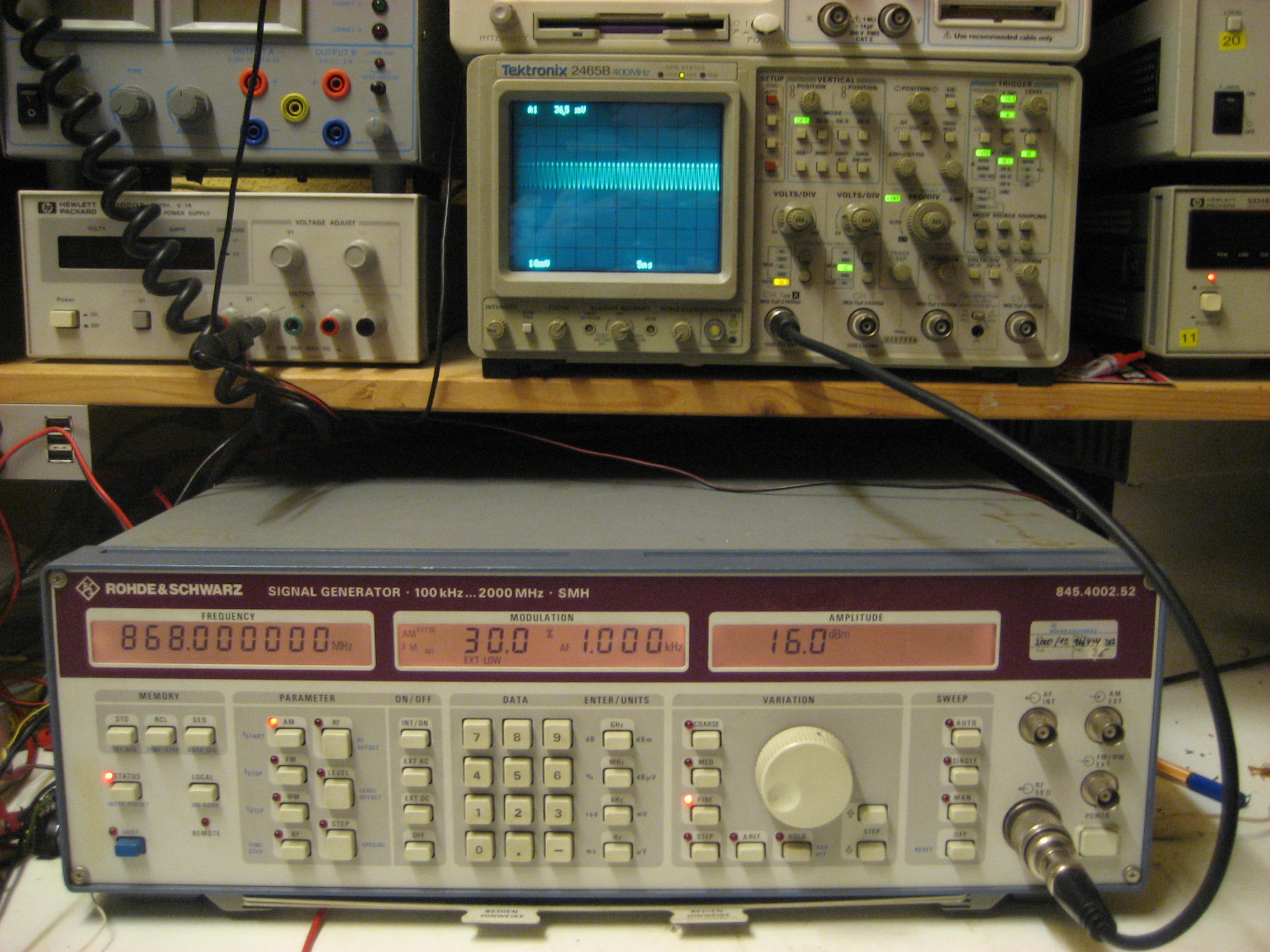

...geht doch, wenn auch mit massivem Amplitudenfehler...
Triggert wunderbar - Zeitbasis 5ns/div.

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> ...geht doch, wenn auch mit massivem Amplitudenfehler...

und jetzt noch bitte als medium luft und nicht kupfer ;)

Autor: Thomas R. (sunnyingtom)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wo soll das Problem sein?

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> ...geht doch, wenn auch mit massivem Amplitudenfehler...
> Triggert wunderbar - Zeitbasis 5ns/div.

d'accord, Wieder mal gut demonstriert das excellente Triggerverhalten
der Tektronix 24xx Serie.

Freue mich auch immer wieder, das da ein sauberer roll-off in den
Y-Verstärkern zu hohen Frequenzen ist in der Amplitude, keine störenden
peaks. Und das Scope "triggert beinhart" weit über die 400MHz.
Selbst ein schlichtes 2445 geht schon bis über 500MHz beim Trigger. Und
das ohne Modifikation.

Schön das Tektronix dies schon vor 25 Jahrne hinbekommen hat, was heute
etliche Scopehersteller nicht schaffen.

Autor: Michael X. (Firma: vyuxc) (der-michl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Wo soll das Problem sein?

Daß du das Signal direkt abgreifst. Les mal den Eingangsbeitrag. Der TE
wollte das Signal mit der Antenne abstrahlen und über einen feuchten
Finger am Oszi abnehmen.

Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht man auf dem Bild IMG_6679.JPG nicht deutlich genug die
Empfangsantenne am Tektronix und die Sendeantenne am Kabelende des SMH?

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:

> Wo soll das Problem sein?

Hast Du keine Option 06 drin? Wäre schade...

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Wo soll das Problem sein?

ok awesome, dann werd ich das mal mit der HW die mir zu verfügung steht
probieren!

Autor: Thomas R. (sunnyingtom)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
om pf schrieb:
> Hast Du keine Option 06 drin? Wäre schade...

Doch, Option 06 ist drin, reicht aber nur bis ca. 650MHz.

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Woher kommt es eigentlich, dass der Strahl links dunkler ist als rechts?
Ist das Unblanking zu langsam oder woran liegt's?

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vermutlich weil das oszi von links nach rechts zeichnet und daher die
floureszenz auf der linken seite schon nachgelassen hat und auf der
rechten seite noch "neu" ist

Autor: Viktor Krassnitz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Völliger Nonsens von Sebastian.

Es liegt am Schaltungsaufbau des Tek2465B.

Nix mit "Nachleuchten des Bildschirms".

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Viktor Krassnitz schrieb:
> Es liegt am Schaltungsaufbau des Tek2465B.

Das heißt im genauen? Das Nachleuchten ist bei 10ns/cm in der Tat nur
von beschränkter Relevanz.

Autor: Carsten Sch. (dg3ycs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
Andrew Taylor schrieb:
> Freue mich auch immer wieder, das da ein sauberer roll-off in den
> Y-Verstärkern zu hohen Frequenzen ist in der Amplitude, keine störenden
> peaks. Und das Scope "triggert beinhart" weit über die 400MHz.
> Selbst ein schlichtes 2445 geht schon bis über 500MHz beim Trigger. Und
> das ohne Modifikation.

Naja - bei rein Analogen Skopes ist das absolut keine Ausnahme.
800Mhz klingt viel... Ist es für eich EchtzeitSkope auch.
Aber letztendlich ist es bei diesem Skope auch nur ein Signal mit der
Doppelten Frequenz der 3dB Bandbreite.

Darauf zu triggern schaffen fast alle rein Analogen Skopes die ich
kenne. Natürlich die Tek465, Tek464 (Triggert bis 250Mhz = 150%
Überschreitung) und Tek2215 (bis ziemlich genau 120Mhz = 100%
Überschreitung).

Mein Hameg205 schafft aber sogar 400% Überschreitng noch sauber
darzustellen. Das mein altes OS3000 konnte Signale im 2m AFU Band auch
noch darstellen = 300% Überschreitung.

Also nichts besonders...
Andrew Taylor schrieb:
> Schön das Tektronix dies schon vor 25 Jahrne hinbekommen hat, was heute
> etliche Scopehersteller nicht schaffen.

Eher nicht Schaffen wollen.
Im Digitalen tickt die Welt anders. Mehr ist nicht immer besser.
Abtastheorem und Aliasing sind die Begriffe die für das "Warum"
einschlägig sind.

Gruß
Carsten

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Carsten Sch. schrieb:
> Abtastheorem und Aliasing sind die Begriffe die für das "Warum"
> einschlägig sind.

Muss kein Hindernis sein, wenn man es nicht auf Echtzeit ankommen lässt
und nur noch Äquivalent abtastet.

Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sebastian B. schrieb:
> vermutlich weil das oszi von links nach rechts zeichnet und daher die
> floureszenz auf der linken seite schon nachgelassen hat und auf der
> rechten seite noch "neu" ist

Aber Sebastian!!!!!!!!!!!!!!
Das Bild wurde ohne Blitz mit einer Belichtungszeit von ca 1/50 sec
aufgenommen.
Wie oft zeichnet der Strahl in dieser Zeit von links nach rechts, wenn
er für einmaliges Zeichnen 100ns braucht????

Richtig: 200000 mal.
---------------------------------------------------------------
Luk4s K. schrieb:
> Woher kommt es eigentlich, dass der Strahl links dunkler ist als rechts?
> Ist das Unblanking zu langsam oder woran liegt's?

So wirds wohl sein, da beim Einschalten des X10-Magnifiers dieser Effekt
weg ist.

Autor: Jochen Fe. (jamesy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schon mal dran gedacht, daß es bei der Ablenkgeschwindigkeit einfach an
der X-Pos liegen könnte, so schnell ist die Helltastung auch bei den
Modellen nicht. Klar ist der Effekt bei X10 nicht mehr (auf der Röhre)
sichtbar.
Habe ein 2467 hier und kann die Beobachtung nachvollziehen, nur nicht
die ganzen Behauptungen zur Ursache.
Mal die Schaltung von so'nem Scope ansehen...... ist halt noch analog
(Glück!)

Autor: Thomas R. (sunnyingtom)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Jochen hat recht - bei den alten Bildern wurde der Teil, der geblankt
sein soll, teilweise mit dargestellt.

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Jochen hat recht - bei den alten Bildern wurde der Teil, der geblankt
> sein soll, teilweise mit dargestellt.

Ist doch eigentlich genau umgekehrt. Wenn du den eigentlich geblankten
Teil sehen würdest, wäre das der Strahlenrücklauf, den du aber nicht
siehst. In deinem Fall läuft der Strahl schon los, der Strahl ist aber
noch teils geblankt. - Der Begriff unblanking ist tatsächlich ein wenig
gaga

Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...ist schon klar!
Er kann halt nach der Dunkeltastung nicht unendlich schnell die
Helltastung wieder einschalten.
Dafür hat er noch nie ein Artifakt gemacht ;-)

Autor: Sebastian B. (sebastian_b86)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Aber Sebastian!!!!!!!!!!!!!!
<snip>
> So wirds wohl sein, da beim Einschalten des X10-Magnifiers dieser Effekt
> weg ist.
äh ja macht schon sinn :D ok das war einfach die naivste annahme die ich
da getroffen habe :) Wieder was gelernt!

Autor: Jochen Fe. (jamesy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"unblanking" ist doch ganz klar mit "Helltastung" übersetzt. Wo ist das
Problem?

Autor: Tektronix2465B-Benutzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> So wirds wohl sein, da beim Einschalten des X10-Magnifiers dieser Effekt
> weg ist.

Nein der gleiche Effekt ist noch genauso verhanden.

Du mußt mit eingeschaltetem X10 aber X-Pos. Regler entsprechend drehen.
Dann siehst Du ihn wieder (weil die entscheidende Stelle weiter "links"
ist  nach Drücken des X10...)

Alternativ könnstest du auch das Handbuch lesen, da steht exakt dieser
Effekt beschrieben. Aber das wäre wohl zuviel verlangt .-)

Autor: mein Gott (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ist der Effekt?

IMG_6681 ist links dunkler wie rechts.
IMG_6684 ist gleichmäßig ausgeleuchtet.

Tektronix2465B-Benutzer schrieb:
> Nein der gleiche Effekt ist noch genauso verhanden.

Ich empfehle einen Besuch bei Fielmann, aber das ist wohl zuviel
verlangt.

Autor: Jochen Fe. (jamesy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich empfehle einen Besuch bei "Lehrbuch", aber das ist wohl zu
viel......
Da merkt man, was die digitalen Scopes so alles anrichten.....

Autor: Thomas R. (sunnyingtom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tektronix2465B-Benutzer schrieb:
> Alternativ könnstest du auch das Handbuch lesen, da steht exakt dieser
> Effekt beschrieben. Aber das wäre wohl zuviel verlangt .-)

Ich erlaube mir, mich hier vornehm zurückzuhalten.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
