Hallo, ich habe mir in LTSpice ein ein Potentiometer gebastelt. Nun ergeben sich in der Simulation Probleme. Ich verwende mein Poti mit als einstellbaren Basisspannungsteiler eines Transistors. Der subckt des Potis lautet: .subckt Poti 1 2 3 R1 1 3 R= R_ges * w R2 3 2 R= R_ges * (1-w) .ends w ist die Weite wie weit das Potiaufgedreht wird. Wenn ich beliebige Werte zwischen 0 und 0.99 für w einsetze, dann funktioniert das Poti wie gewünscht. Verwende ich nun für w den Wert 1, die Basis somit auf Masse, dann funktioniert die Simulation nicht mehr. LTSpice rechnet und rechnet und rechnet, meist brech ich nach ca 5 Minuten ab. Kennt jemand das Problem? Liegt es an meinem Modell?
Wenn w 1 ist, hat das zur Folge, dass der R2 null wird. In Spice müssen aber Widerstände immer Größer als null sein (bei w=0 sollte deswegen eigentlich auch probleme machen). Du musst die Formel nur etwas erweitern, so dass R1 und R2 eben nie ganz null werden. Alternativ kann man ein Poti aber auch mit gesteuerten Quellen nachbilden, dann hat man das Problem nicht und man hat zusätzlich die Möglichkeit den Wert während der Laufzeit zu ändern.
Ich hätte noch ne kleine Frage an dich.. Kenn mich noch nicht besonders aus, wie kannst du das Poti in das Programm einbinden? mfg
In SPICE darf ein Widerstand nicht 0 Ohm haben.
Um das sicherzustellen könntest du w auf einen Wert > 0 begrenzen.
* This is the potentiometer
* ___
* 1--|_____|--2
* |
* 3
*
.SUBCKT potentiometer 1 2 3
.param w=limit(wiper,1m,.999)
R0 1 3 {Rtot*(1-w)}
R1 3 2 {Rtot*(w)}
.ENDS
Franz F. schrieb: > Ich hätte noch ne kleine Frage an dich.. > Kenn mich noch nicht besonders aus, wie kannst du das Poti in das > Programm einbinden? > > mfg Hi, :-) das würde mich auch sehr interressieren. Hat jemand vielleicht ein asc-File mit einem Poti?
Hallo, Hier mal ein Beispiel. Einfach in irgend ein Verzeichnis entpacken. Helmut PS: Es gibt ein internationales Forum für LTspice. http://tech.groups.yahoo.com/group/LTspice/
helmuts schrieb: > Hier mal ein Beispiel. > Einfach in irgend ein Verzeichnis entpacken. Toll! Ganz vielen Dank! :-)
helmuts schrieb: > Hallo, > > Hier mal ein Beispiel. > Einfach in irgend ein Verzeichnis entpacken. Hab's mal ein bisschen umgestrickt (dem europäischen Widerstandssymbol angepasst und die Pins beschriftet).
Hallo, Ein Modell einbinden geht ganz einfach! 1. LTSpiceIV öffnen 2. Modell z.B. potentiometer.sub in das Fenster ziehen. 3. Mit dem Cursor auf die Zeile ".SUBCKT potentiometer 1 2 3" gehen 4. Rechte Maustaste drücken - Es erscheint ein Menü, darunter der Menüpunk "Create Symbol" 5. F E R T I G!! Das Symnbol, ein Rechteck mit allen erforderlichen Anschlüssen, braucht nur noch umgezeichnet zu werden. Dazu können das Menü "Draw" undd auch die üblichen Funktionen zum ziehen, verschieben, kopieren verwendet werden. Dabei mussen unbedingt die im Modell festgelegten Anschlussnummern beibehalten werden! Mittels "Edit Attributes Edit Attributes" kann dann noch in der sich öffnenten Eingabebox neben "Description" eine Erläuterung eingegeben werden, welche bei der Auswahl für die Schaltung dann sichtbar wird z.B. <Potentiometer, .incl potentiometer.sub verwenden!> Vielleicht war das eine Hilfe für künftiges Einfügen von neuen Modellen? Gruss Ottmar
Von wegen "fertig". Da hast du zwar ein neues Symbol, das du in deine Schaltung einfügen kannst. Nur leider noch ohne jede Funktion. :-)
Thomas Neumann schrieb: > Von wegen "fertig". Da hast du zwar ein neues Symbol, das du in deine > Schaltung einfügen kannst. Nur leider noch ohne jede Funktion. :-) Bei mir funktioniert es - das Modell ist nach o.g. Verfahren bereits fertig mit dem Symbol verbunden. Natürlich muss LTSpice neu gestartet werden, damit das Programm das Symbol "lernt" Ottmar
Leider hat's die wichtigste Funktionalität nicht übernommen: SYMATTR Value Rtot=10K wiper=.5 Also dass du den Wert in der Schaltung noch verändern kannst. So steht er eben auf 10k, wenn überhaupt.
Angehängte Dateien:
-
13 KB

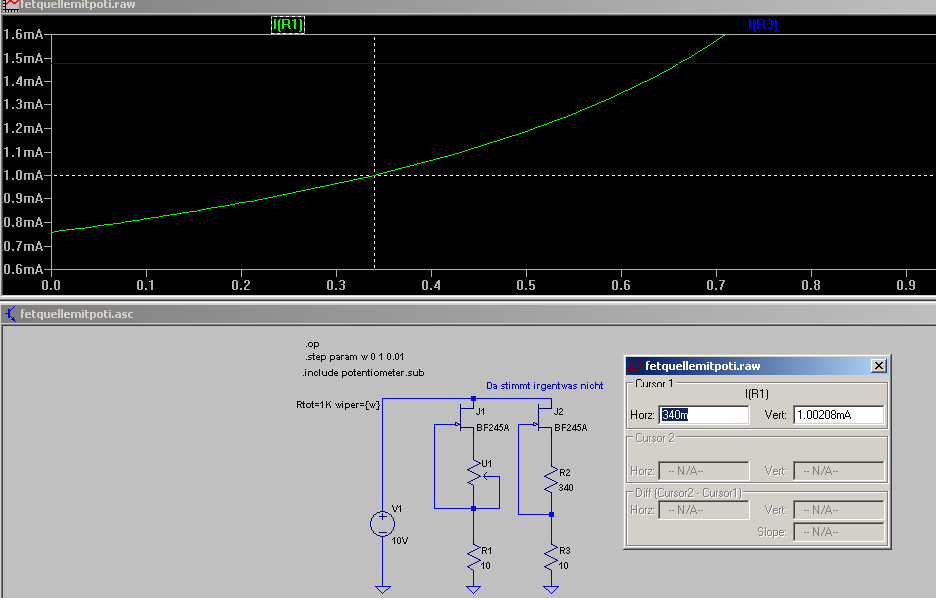

Irgentwas stimmt mit dem Potimodell nicht Siehe 2 FET Stromquellen einmal mit Poti und einmal mit equivalentem Widerstand Gruß Peter
Peter Petrov schrieb: > Irgentwas stimmt mit dem Potimodell nicht Könnte es sein, dass da jemand am Poti dreht?
Intelligenter Beitrag von Davis ! Aber im Ernst Es ist eigenartig: Macht man zwei Spannungsteiler mit Poti (R=1K w=0.34) und einmal mit Festwiderstand 340 Ohm dann stimmts ! Gruß Peter
@Peter, LTspice simuliert richtig. Häng mal deine Files an aber nicht die .raw, .net und .log Files.
Angehängte Dateien:
-
11 KB

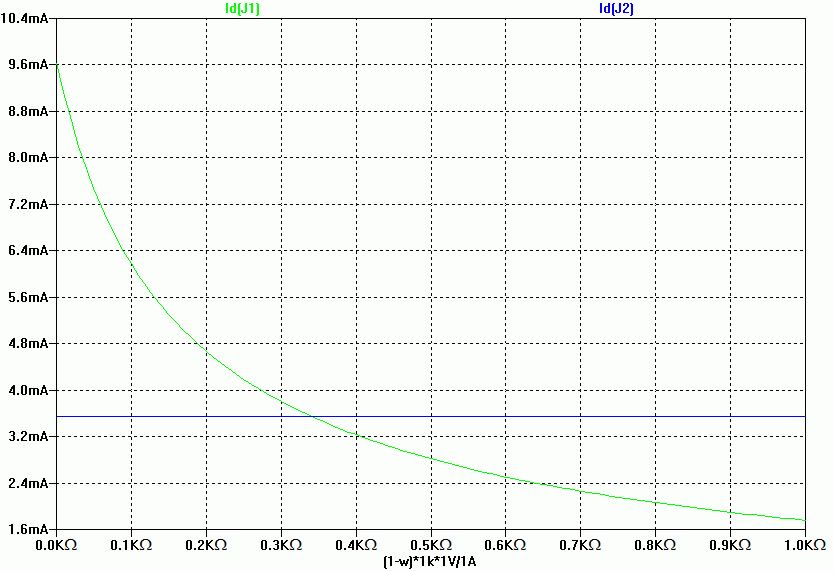

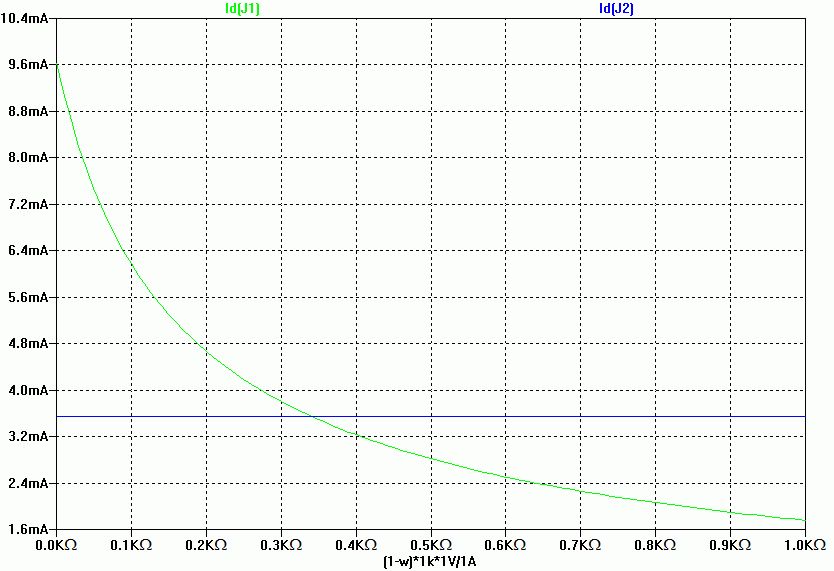

Hallo Peter, wenn du die x-Achse auf 1-w stellst, dann bekommst du genau bei 1-w=0,34=340Ohm den Schnittpunkt. Das passt doch alles. Wenn man dann noch mit den Einheiten multipliziert, dann bekommt man Ohm. (1-w)*1k*1V/1A Nachtrag: Da ich keinen BF245A habe, habe ich den 2N4416 zum simulieren genommen.
Hallo Helmut Ja-Danke Du hast recht - ich "Id.." hab die X-Achse auf 1K*w gehabt Gruß Peter
Peter Petrov schrieb: > Ja-Danke Du hast recht - ich "Id.." hab die X-Achse auf 1K*w gehabt Wie du siehst, braucht man nur nachzudenken, schon kommt die Erleuchtung.
> Wie du siehst, braucht man nur nachzudenken, schon kommt die > Erleuchtung. Ja das ist ein wahres Wort !!!
