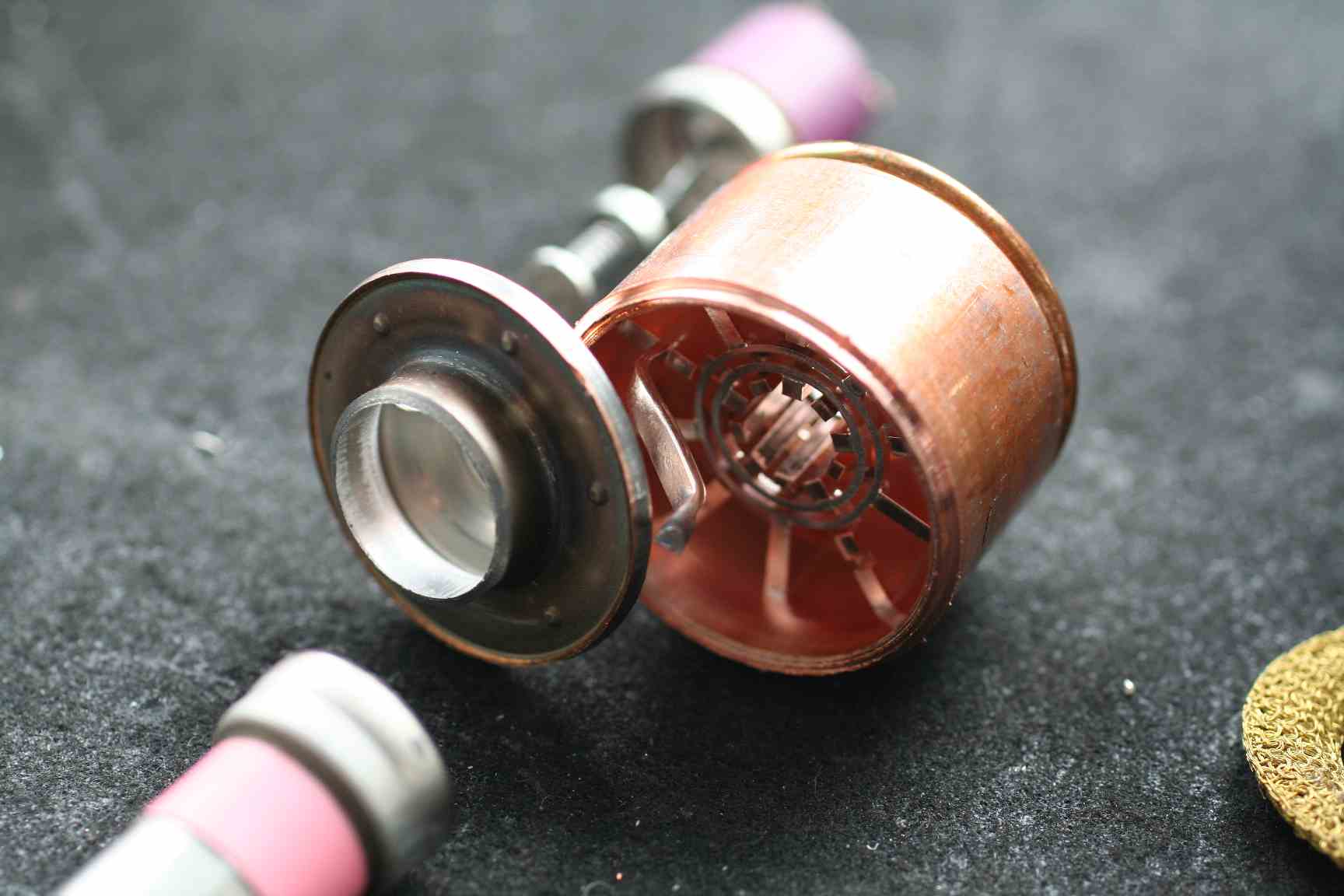

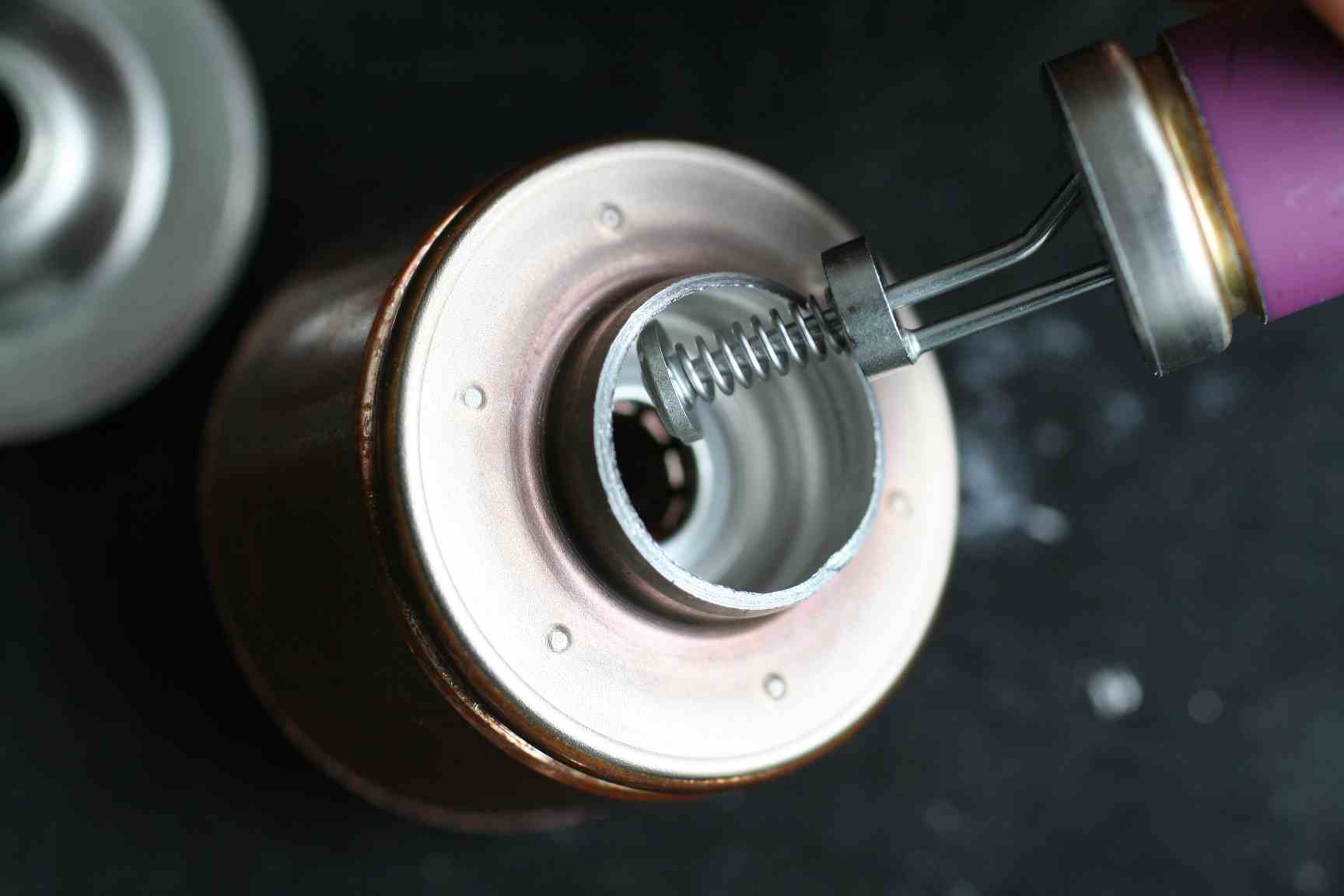

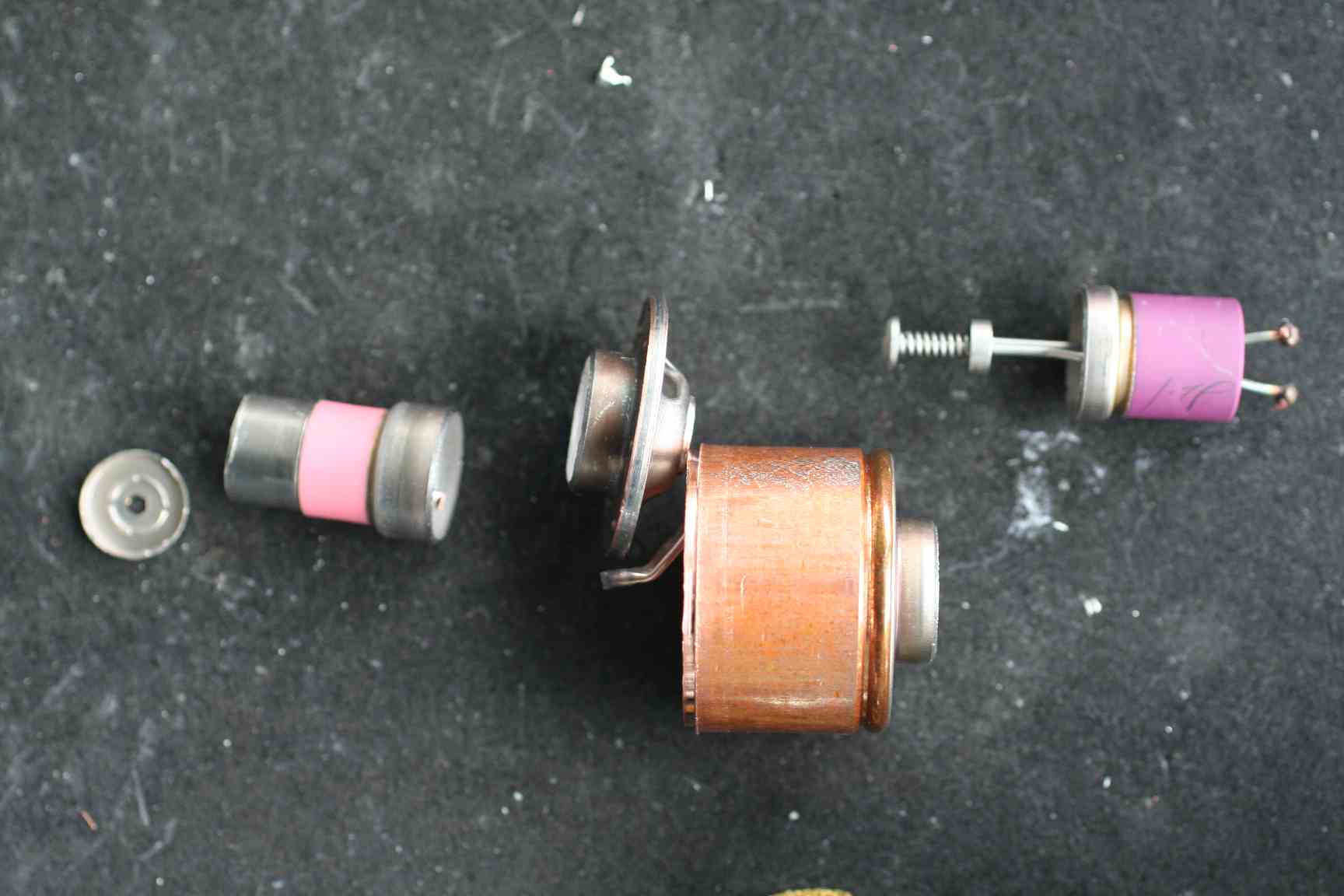

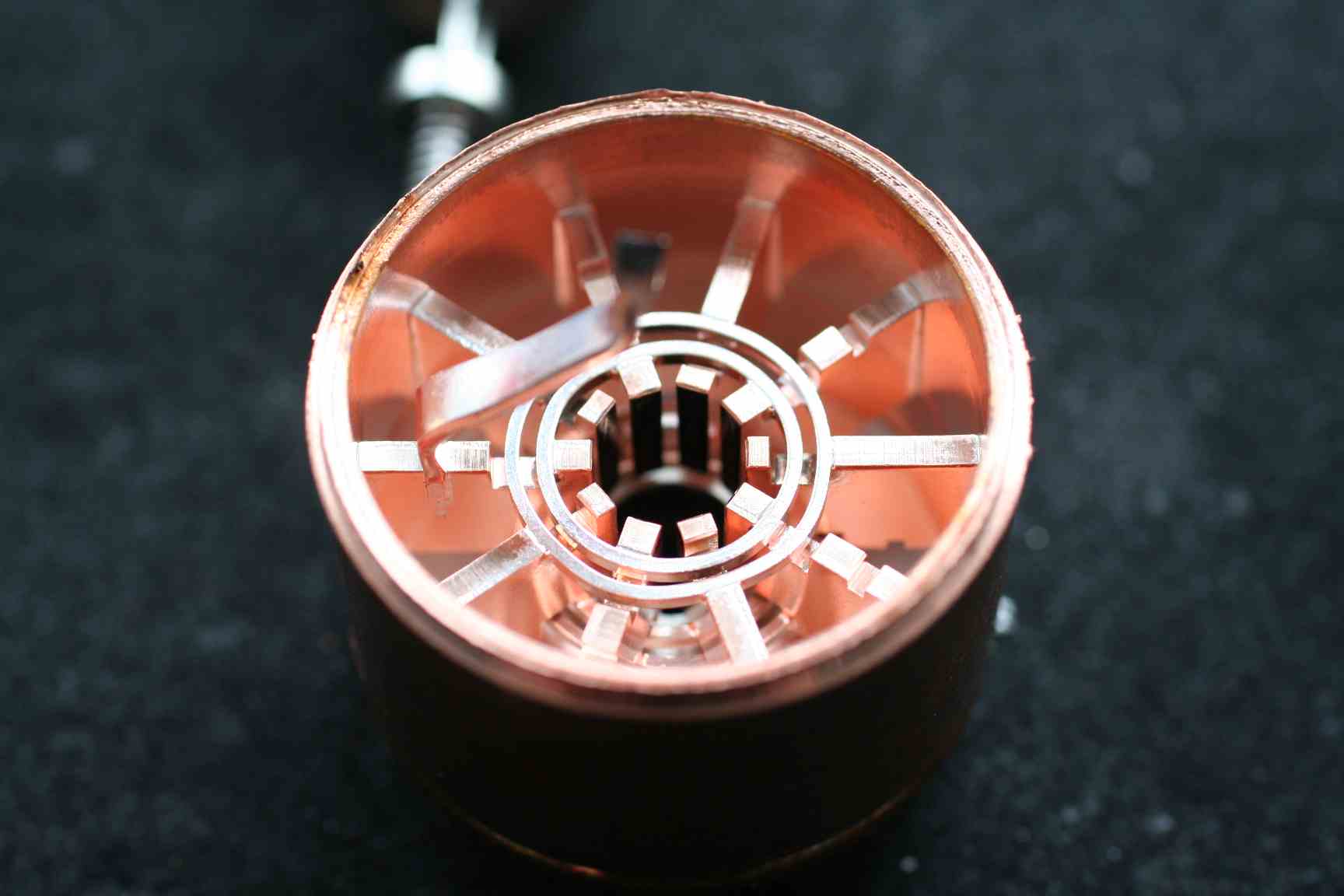

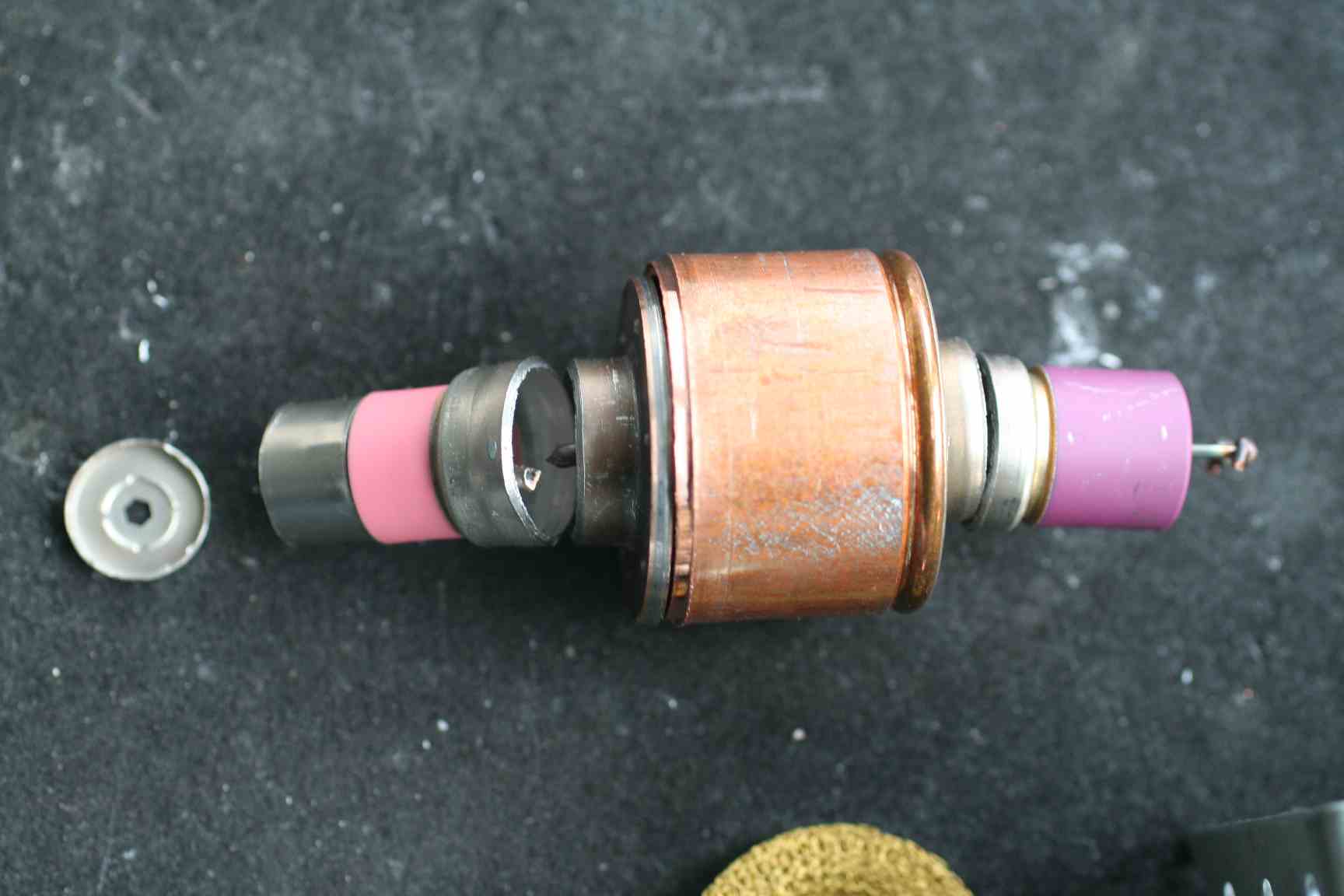

Vielleicht interessiert es den einen oder anderen. Ich habe hier ein
geöffnetes Magnetron eines normalen Mikrowellenofens. Die Bilder zeigen
nur die interessanten Teile. Kühlbleche und Magnete sieht man ja auch
so. Nun viel Spaß beim Ansehen und Verstehen.

Silvio

Autor: 900ss D. (900ss)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
OT: Gutes Beispiel trotz starker Kompression der Fotos recht gute
Qualität zu bekommen.

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
900ss D. schrieb:
> OT: Gutes Beispiel trotz starker Kompression der Fotos recht gute
> Qualität zu bekommen.

Ich nutze immer Irfanview zum konvertieren und bei vielen Fotos den
eingebauten Batchmodus.

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  900ss D. (900ss)

>OT: Gutes Beispiel trotz starker Kompression der Fotos recht gute
>Qualität zu bekommen.

Wohl wahr, mal ein ausgesprochen gutes Beispiel FÜR Bildformate ;-)
Magnetron hab ich vor über 10 Jahren auch mal aufgesägt. Die Magneten
sind der Hammer!

MFG
Falk

Autor: NooB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Wohl wahr, mal ein ausgesprochen gutes Beispiel FÜR Bildformate ;-)

Da geht ihm doch direkt einer ab ;-)

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Wohl wahr, mal ein ausgesprochen gutes Beispiel FÜR Bildformate ;-)

Ein Lob von Falk, yes!

Falk Brunner schrieb:
> Magnetron hab ich vor über 10 Jahren auch mal aufgesägt.

Sah es auch so aus? Ich hätte gedacht der Resonator wäre massiver.

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Silvio K. (exh)

>> Magnetron hab ich vor über 10 Jahren auch mal aufgesägt.

>Sah es auch so aus?

Ja, so ziemlich genau so. Mit dem Trafo hab ich eine schöne Jacobbs
Ladder gebaut, Adrenalin

http://en.wikipedia.org/wiki/Spark_gap#Visual_entertainment

MFG
Falk

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Mit dem Trafo hab ich eine schöne Jacobbs
> Ladder gebaut, Adrenalin

Gibt es dazu auch ein Video?

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Radartechniker aus dem Vogtland hatte bei der NVA diesen Spruch
geprägt:

Ich mag net ron an's
Magnetron
und an die A-nett
a net!

MfG Paul

Autor: Name H. (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich hätte gedacht der Resonator wäre massiver.

Ist ja auch nur ein Mickey Mouse Magnetron fuer die Kueche. Ein Megawatt
Puls Magnetron ist etwas handfester.

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Silvio K. (exh)

>> Mit dem Trafo hab ich eine schöne Jacobbs
>> Ladder gebaut, Adrenalin

>Gibt es dazu auch ein Video?

Ja, aber nicht von mir.

http://www.youtube.com/watch?v=GNbvg9jfDr8

Etwas größer

http://www.youtube.com/watch?v=PXiOQCRiSp0

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das zweite Video kenne ich, ist echt klasse!
Sag mal, der Trafo von der Mikrowelle hat ja einen magnetischen Bypass.
Bleibt die Sicherung drin, wenn man sekundärseitig nen Kurzschluss hat?
Das ist ja praktisch der Fall. Ich habe bestimmt drei solcher Trafos
hier. 3, die magische Zahl :-)

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Silvio K. (exh)

>Sag mal, der Trafo von der Mikrowelle hat ja einen magnetischen Bypass.

NEIN! Das ist KEIN Streufeldtrafo.

>Bleibt die Sicherung drin, wenn man sekundärseitig nen Kurzschluss hat?

Wenn ich mich recht erinnere, hab ich den mit einer 200W Glühlampe als
Vorwiderstand betrieben.

>Das ist ja praktisch der Fall. Ich habe bestimmt drei solcher Trafos
>hier. 3, die magische Zahl :-)

6kV@0,5A sind kein Spass mehr!

MFG
Falk

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Etwas größer
>
> http://www.youtube.com/watch?v=PXiOQCRiSp0

Wie kommt eigentlich diese wunderhübsche Form des Lichtbogens zustande?
Warum ist das kein einfacher Bogen wie bei einer Jakobsleiter mehr,
sondern so 'verschlungen'?

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> NEIN! Das ist KEIN Streufeldtrafo.
Zwischen Primär- und Sekundärwicklung ist ein Blechpaket! Du wirst aber
recht behalten, denn es hat einen relativ kleinen Querschnitt.

> 6kV@0,5A sind kein Spass mehr!
Ja ich weiß, aber wie du siehst lebe ich noch und der Induktionsofen ist
auch noch nicht passé. Im Gegenteil, Vollbrücke mit 16xIRFPC50 und GDTs
ist schon fertig. Kurvenform sieht aber noch nicht so gut aus und
außerdem habe ich auch noch ein systemtheoretisches Problem im
Oszillator.
Das war zwar jetzt total OT, aber man wird mir verzeihen :-)

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Silvio K. (exh)

>> NEIN! Das ist KEIN Streufeldtrafo.
>Zwischen Primär- und Sekundärwicklung ist ein Blechpaket!

Ich seh keins.

http://www.kronjaeger.com/hv/hv/src/mot/index.html
http://images.cleghorncreations.com/motrewind/002.jpg

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gucke mal hier:
http://www.hvtesla.com/nst.html
Das letzte Bild auf der Seite.

Autor: LuXXuS 9. (aichn)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Silvio K. schrieb:
> Bleibt die Sicherung drin, wenn man sekundärseitig nen Kurzschluss hat?

Also ich hatte auch mal den Spaß mit nem MOT - alles mögliche damit
gebaut, ne Jacobs-Leiter natürlich auch. Die Sicherung blieb bei mir in
95% der Fälle drin, was aber viel schlimmer war...mein Anschlusskabel
war vieeeel zu dünn. Auf einmal roch es ganz verschmorrt und ich drehte
mich um und sah, dass das Kabel in Flammen stand -> da musste ich
schnell die Sicherung raushauen, Stecker ziehen war da nicht mehr.

Ab da hatte ich immer einen zusätzlichen Sicherungsautomat vor dem MOT.

Autor: LuXXuS 9. (aichn)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Luk4s K. schrieb:
> Wie kommt eigentlich diese wunderhübsche Form des Lichtbogens zustande?
> Warum ist das kein einfacher Bogen wie bei einer Jakobsleiter mehr,
> sondern so 'verschlungen'?

Weil die Luft sich erhitzt und das leitende Plasma dadurch aufsteigt.
Irgendwann ist der Abstand zu groß und der Bogen zündet weiter unten
neu.

Autor: Random .. (thorstendb) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Silvio K. schrieb:
> Ich habe bestimmt drei solcher Trafos hier. 3, die magische Zahl :-)

http://www.stupidedia.org/stupi/3

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Silvio K. (exh)

>http://www.hvtesla.com/nst.html
>Das letzte Bild auf der Seite

Da ist kein Eisen zwischen Primär und Sekundärseite, das ist der
Wickelkörper und Isolation.

MFG
Falk

Autor: Kurt B. (kurt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Luk4s K. schrieb:
> Wie kommt eigentlich diese wunderhübsche Form des Lichtbogens zustande?
> Warum ist das kein einfacher Bogen wie bei einer Jakobsleiter mehr,
> sondern so 'verschlungen'?

Wegen der viel höheren Spannung. Siehe
http://www.hochspannung-bildhauerei.de/index.html

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Da ist kein Eisen zwischen Primär und Sekundärseite, das ist der
> Wickelkörper und Isolation.

http://wiki.4hv.org/index.php/File:MOT_front.PNG

Wie übersetzt du "shunts"? Magnetischer Nebenschluss?

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
LuXXuS 909 schrieb:
> Die Sicherung blieb bei mir in
> 95% der Fälle drin,

Noch ein Indiz dafür...

Autor: faustian (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Bei pinken Keramikteilen sollte man vorsichtig sein, besser
faelschlicherweise davon ausgehen dass die Einfaerbung ein Hinweis auf
BeO ist als andersherum.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
faustian schrieb:
> Bei pinken Keramikteilen sollte man vorsichtig sein, besser
> faelschlicherweise davon ausgehen dass die Einfaerbung ein Hinweis auf
> BeO ist als andersherum.

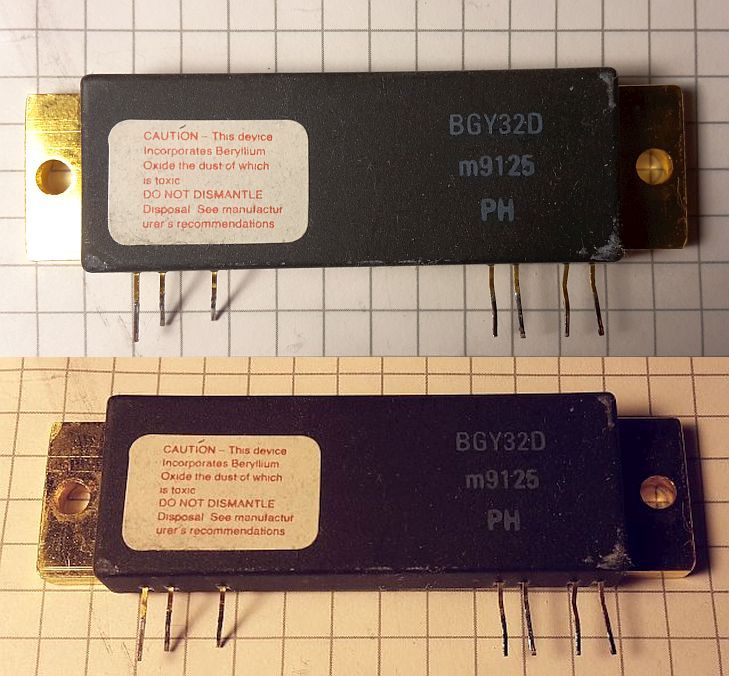

BeO in solchen Mengen in simpler Konsumgüterelektronik?  Halte ich
für unwahrscheinlich, eigentlich hat man das Zeug nur benutzt, wo
es auf wirklich gute Wärmeleitung ankommt, bspw. in teuren HF-
Leistungstransistoren.  (Bei denen würde ich, vor allem wenn sie
schon etwas älter sind, wirklich immer erstmal von BeO ausgehen.)

Gut, vorsichtiger sein als nötig kann natürlich nichts schaden.

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wikipedia sagt zu Berylliumoxid "Sehr giftig". Oh oh oh. Gibt es einen
einfachen Schnelltest auf Berylliumoxid? Danke für den Hinweis!

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Silvio K. (exh)

>Wikipedia sagt zu Berylliumoxid "Sehr giftig". Oh oh oh. Gibt es einen
>einfachen Schnelltest auf Berylliumoxid? Danke für den Hinweis!

Wenn es WIRKLICH BeO gewesen wäre, würdest du nicht mehr posten . . .
:-0

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://de.wikipedia.org/wiki/Berylliumoxid

"Aufgrund seiner Toxizität ist die Anwendung eingeschränkt. Die
Verarbeitung des Materials wird wegen der Giftigkeit seit 30 Jahren
streng kontrolliert, Berylliumoxid enthaltende Bauteile müssen
gekennzeichnet sein. In vielen Bereichen wird es durch das ungiftige
Bornitrid oder Aluminiumnitrid ersetzt, welches ebenfalls gut Wärme
leitet und elektrisch isolierend wirkt."

Und vor allem WAS willst du in dem Magnetron elektrisch isolieren und
gleichzeitig Wärme abführen? Die Kühlung erfogt über einen
zwangsgelüfteten Lamellenkühler, der auf dem Kupferblock aufgepresst
ist. Auf der einen Seite die isolierte Hochspannungseinführung der
Kathode, auf der anderen der Mikrowellenausgang.

MfG
Falk

Autor: MAG (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Also das ist kein BeO. Was sollte das dort auch machen? Die Hitze muss
es nicht ableiten, das machen andere Teile.
Es ist vielmehr Lanthanhexaborid. Schönes Zeug ;-)

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:

> Wenn es WIRKLICH BeO gewesen wäre, würdest du nicht mehr posten . . .
> :-0

Aber nur, wenn er die Keramik beim Zerlegen auch noch aufgeschliffen
hätte zu Staub.  In der kompakten Form kommt die Giftigkeit wohl
nicht zum Tragen.

Aber ich sehe das genauso wie du: es gibt in einem Magnetron nichts,
was den Einsatz dieses Materials begründen könnte.

Autor: Silvio K. (exh)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Aber nur, wenn er die Keramik beim Zerlegen auch noch aufgeschliffen
> hätte zu Staub.

"Zum Glück habe ich nicht die Diamantscheibe genommen" habe ich gedacht,
als ich das mit der Toxizität gelesen habe.

Falk Brunner schrieb:
> Wenn es WIRKLICH BeO gewesen wäre, würdest du nicht mehr posten . . .

Das war der Schnelltest ;-)

Autor: scnr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Silvio K. schrieb:
> Falk Brunner schrieb:
>> Wenn es WIRKLICH BeO gewesen wäre, würdest du nicht mehr posten . . .
>
> Das war der Schnelltest ;-)

Hast du keine Schwiegermutter?

flücht

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sobald der Hinweis auf giftig oder verboten kommt, verfallen alle
Details! Wie gefährlich ist BeO in der Realität? So gefährlich wie
Quecksilber als See in der Küche verschüttet?

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Wie gefährlich ist BeO in der Realität?

Als Staub offenbar wirklich nicht ganz ohne.  Um beim Vergleich mit
Quecksilber zu bleiben, ungefähr so, wie wenn du das Zeug zum
Verdampfen bringst ...  Wenn's nur rumliegt, genauso wenig gefährlich
wie der Quecksilbersee, der nur still vor sich hinsteht.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann wäre BeO gefährlich, wenn der Halbleiter überlastet wird! Das würde
als unterschlagenes Detail auf einmal Sinn ergeben.

Dann müßte es aber schon heftig knallen. Schließlich haben keramische
Werkstoffe einen nicht gerade kleinen Schmelzpunkt. Von Verdampfung gar
nicht zu reden.

Oder löst sich was aus der Keramik oder ist es gar nicht BeO, sondern
ein giftiger Hilfsstoff, der in der Fertigung dem Material zugesetzt
wurde...

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul, ruhig Blut. Du erzeugst gerade die Panik, die wir abwenden
wollen.

Mit großer Wahrscheinlichkeit ist das hier die Erklärung.

Beitrag "Re: Info: Magnetron-Innenansicht"

MFG
Falk

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Recht. Bei der neuen Mikrowelle sollte man lieber mal den
Geigerzähler ranhalten. Aus aktuellem Anlaß.

Autor: Silvio K. (exh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir wird gerade Werbung für Sushi eingeblendet. War wohl auf das
Wort Geigerzähler getriggert. Ganz schön makaber.

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
en.wiki sagt dazu:

"Some magnetrons have beryllium oxide (beryllia) ceramic insulators,
which are dangerous if crushed and inhaled, or otherwise ingested.
Single or chronic exposure can lead to berylliosis, an incurable lung
condition. In addition, beryllia is listed as a confirmed human
carcinogen by the IARC; therefore, broken ceramic insulators or
magnetrons should not be directly handled."



"Die Verarbeitung des Materials wird wegen der Giftigkeit seit 30 Jahren
streng kontrolliert, Berylliumoxid enthaltende Bauteile müssen
gekennzeichnet sein."

Mikrowellenoefen gibts aber inzwischen schon laenger als 30 Jahre.



...Wieso Panik? Wie ueberall steht ist das Zeug harmlos SOLANGE man es
nicht zerspant zerbricht oder zertruemmert.


Wichtig zu wissen: BeO ist NICHT an sich pink und im nicht eingefaerbten
Zustand wohl schwer von Al2O3 zu unterscheiden. Angeblich ists sogar in
etlichen Waermeleitpasten drin - eben in gebundener Form die nicht fein
staubt!

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  faustian (Gast)

>Mikrowellenoefen gibts aber inzwischen schon laenger als 30 Jahre.

Mikrowellenöfen ja, aber in den Küchengeräten, die in großer Masse
spottbillig hergestellt werden, ist mit in Sicherheit grenzender
Wahrscheinlichkeit kein BeO drin, denn das Zeug ist teuer!

MFG
Falk

Beitrag #6021741 wurde vom Autor gelöscht.
Beitrag #6021755 wurde vom Autor gelöscht.
Autor: Max M. (shortwavesurfer)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

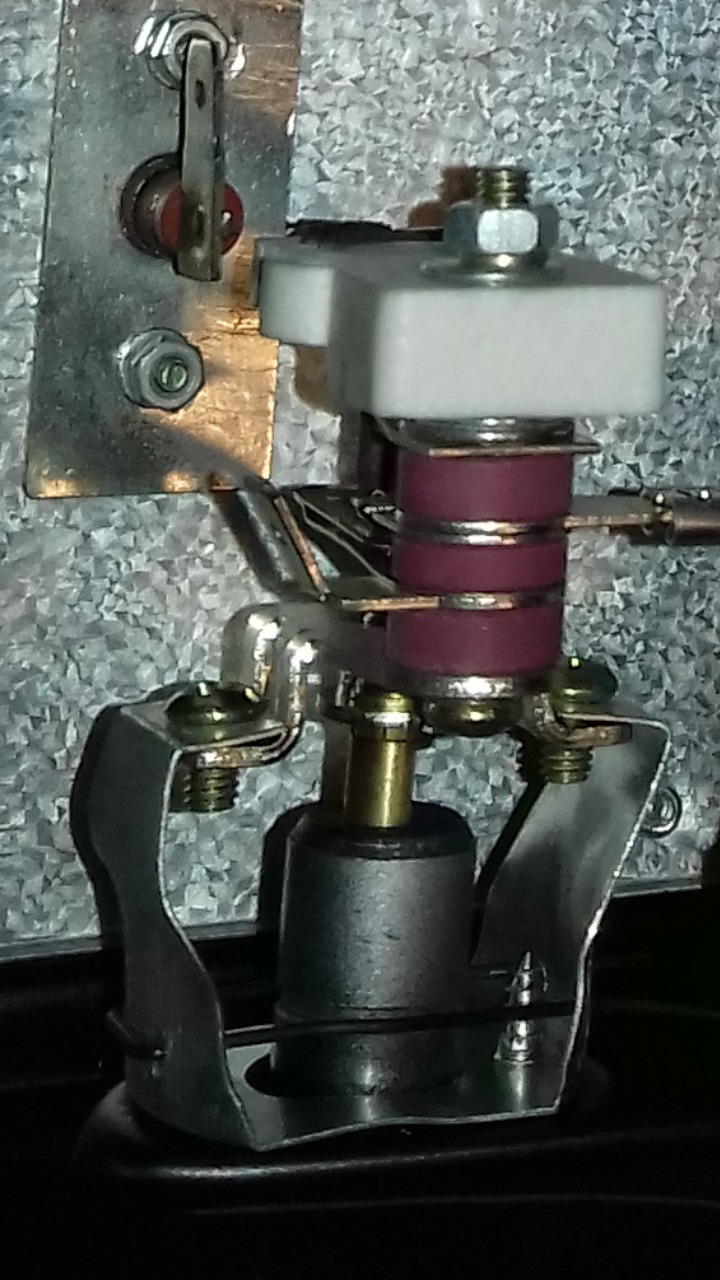

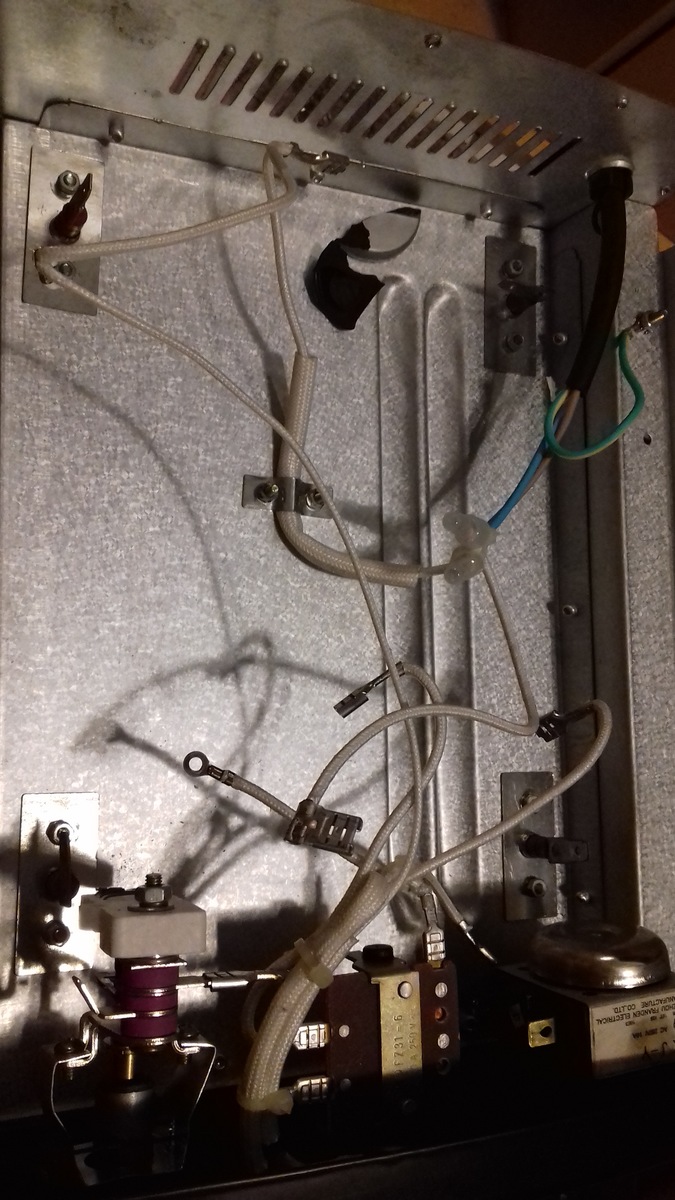

ich habe vor ein paar Tagen einen alten Minibackofen aufgemacht, um ihn
auszuschlachten.

Als ich die rosafarbenen Isolierringe und -nupsis gesehen habe, habe ich
mich an die Beryllium-Geschichte in Magnetrons erinnert.

Der Ofen ist von durabrand gewesen und geschätzte 25 Jahre alt.

Auf den Fotos sieht man die Ringe am Thermostat.

Einen Warnhinweis auf Beryllium habe ich nicht gefunden.

Dennoch habe ich sofort aufgehört, das Teil weiter auseinanderzunehmen.

Wer kann mir etwas dazu sagen ?

Die Isolatoren sind richtig pink, was auf den Fotos nicht richtig
heraussticht.


Hi,
a few days ago I opened a mini oven to collect spare parts.

The oven is from durabrand - a Wallmart brand as far as I know.

The pink ceramic isolation rings reminded me to beryllium oxide in
magnetrons of microwave ovens.

The non-microwave-oven opened is about 25 years old, I guess.

The pictures depict the thermostate with the pink rings.
I did not find a warning on or in the gadget.

Nevertheless I discontinued deconstructing the oven.

Is there anybody out there who knows more about it ?

The isolators are saturatedly pink which is not so good to be seen on
the pictures.

Did they ever use beryllium oxide for such thermostates ?

Thanks and regards,

Max

Autor: Elektrofan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
>> Sag mal, der Trafo von der Mikrowelle hat ja einen magnetischen Bypass.

> NEIN! Das ist KEIN Streufeldtrafo.

Wohl doch, daher erhält man eine Spannungsverdopplung.

https://de.wikipedia.org/wiki/Mikrowellenherd#Aufbau

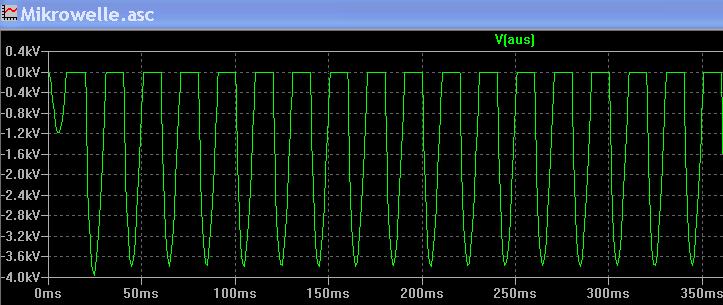

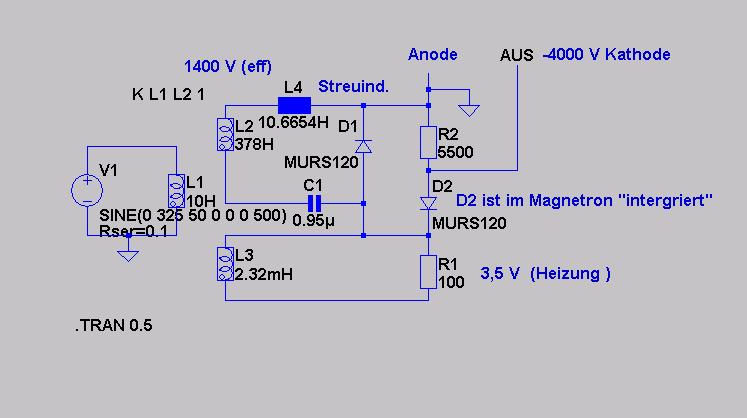

Ich habe mal mit LTSpice herumgespielt:

R2: symbolisiert die Umsetzung der MW-Leistung darstellen
C1: Die 0,95 µF habe ich in einem defekt gegangenen Gerät vorgefunden.
L1: 10 H, Primärinduktivität, einfach angenommen
L2: entsprechend Übersetzungsverhältnis 230V/1400V
L4  (Streuinduktivität): ergibt mit C1 Resonanz bei 50 Hz,
    dann beträgt die Spitzenspannung an der Kathode 4 kV

Lässt man L4 weg, beträgt die Spitzenspannung nur 2 kV.

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrofan schrieb:
> Wohl doch, daher erhält man eine Spannungsverdopplung.

Oooooch, das ist vor acht(!) Jahren diskutiert worden.

Die aktuelle Frage war nur nach dem BeO in einem Backofen. Sie wäre wohl
in einem neuen Thread besser aufgehoben gewesen.

Autor: Georg A. (georga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max M. schrieb:
> Wer kann mir etwas dazu sagen ?
>
> Die Isolatoren sind richtig pink, was auf den Fotos nicht richtig
> heraussticht.

Es besteht kein Grund, teure BeO-Keramik für etwas herzunehmen, was
dessen Eigenschaften gar nicht braucht.

Lila ist IMO auch kein Kriterium für BeO, das ist eigentlich weiss.
Nachdem die WIG/TIG-Keramikdüsen auch lila sind, ist die Farbe wohl eher
ein Hinweis auf eine Keramik, die hohe Temperaturdifferenzen aushalten
kann, ohne zu springen.

Autor: nachtmix (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Elektrofan schrieb:
>> NEIN! Das ist KEIN Streufeldtrafo.
>
> Wohl doch, daher erhält man eine Spannungsverdopplung.

Für die Spannungsverdopplung wäre kein Streufeldtrafo erforderlich, wohl
aber für die Hochohmigkeit dieser Konstantstromquelle. (Das Magnetron
verhält sich eher wie eine Zenerdiode mit ca. 4,5kV Durchbruchsspannung)

Ausserdem macht man Gebrauch von den nichtlinearen Eigenschaften
(magnetische Sättigung) dieses Streufeldtrafos.
Wenn alle Teile (Trafo, Kondensator, Magnetron) fein aufeinander
abgestimmt sind, regelt das Gebilde auch Netzspannungsschwankungen aus
und stabilisiert so die HF-Leistung.
Da ist einige schwarze Magie im Spiel.

Es gab zu dem Thema mal ein Heftchen von Valvo "Messungen und
Entwicklungsgesichtspunkte für Mikrowellengeräte mit
Dauerstrichmagnetrons", das  hin und wieder noch mal antiquarisch
auftaucht. Darin sind auch Oszillogramme der kriminellen Wellenformen
abgebildet.



Abdul K. schrieb:
> Wie gefährlich ist BeO in der Realität? So gefährlich wie
> Quecksilber als See in der Küche verschüttet?

Das Quecksilber kann man ja einsammeln, und wo es sich in Ritzen
versteckt hält und von dort ausgast, bedeckt man es mit Iodaktivkohle
oder Mercurisorb. Gutes und regelmäßiges Lüften hilft auch sehr.
Flüssiges Quecksilber ist relativ ungefährlich, aber es verdunstet halt
allmählich und den Dampf, der ein Nervengift darstellt, atmet man ein.
Wenn man genug davon inhaliert hat, wird man halt blöde.
Andererseits haben wir alle eine gewisse Belastung durch
Quecksilberverbindungen, denn in geringen Mengen sind sie auch in den
Böden enthalten, und beim Verbrennen von Kohle (Kraftwerke!) wird gar
nicht mal so wenig über den Schornstein in die Luft geblasen.

Berylliumsalze sind  schon sehr lange als hochgradig
Krebs erregend bekannt. Mit Ausnahme des BeO, das wegen seiner guten
Wärmeleitfähigkeit bei gleichzeitig guten Hochfrequenzeigenschaften
geschätzt wird, kommt man damit normalerweise aber nicht in Berührung.
BeO kommt als weisse Keramik, die unproblematisch ist, solange man sie
nicht durch Zerbrechen oder Schleifen pulverisiert. Dem Vernehmen nach
verursacht der lungengängige Staub mit hoher Wahrscheinlichkeit einen
Lungenkrebs.

Bei den wenigen BeO-haltigen Bauteilen (Senderöhren, Spannungsregler
ICs), die mir bisher begegnet sind, stand aber schon im Datenblatt, auf
dem Karton und auf dem Bauteil selbst eine unmissverständliche Warnung.

Wegen der Giftigkeit und wohl auch des hohen Preises wegen haben die
Hersteller aber schon sehr lange versucht unproblematischere Materialien
zu verwenden. Bornitrid war eines davon, und heute verwendet man zur
Montage und Wärmeverteilung für winzige und hochbelastete Halbleiter,
wie z.B. Laserdioden, natürlichen oder synthetischen Diamant.
Diamant hat eine 6-fach bessere Wärmeleitfähigkeit wie Kupfer und
isoliert auch noch!

Bei den gebräuchlicheren Keramikteilen in der Elektronik, auch bei
Magnetrons, handelt es sich aber um Aluminiumoxid, Al2O3 (Korund).
In reinem Zustand ist auch das eine farblose bzw, weisse Keramik, aber
durch Spuren von Chrom entsteht aus dem Korund ein Rubin, was die rosa
Farbe verursacht.
Mit anderen "Verunreinigungen" wird aus dem Korund ein Saphir, der
andere Farben zeigt: https://de.wikipedia.org/wiki/Saphir

Max M. schrieb:
> Als ich die rosafarbenen Isolierringe und -nupsis gesehen habe, habe ich
> mich an die Beryllium-Geschichte in Magnetrons erinnert.

Keine Sorge, unnötig und viel zu teuer!
Im Übrigen ist BeO für heisse Elektronenröhren evtl gar nicht die erste
Wahl, denn seine gute Wärmeleitfaähigkeit verschlechtert sich mit
steigender Temperatur rapide.
Dann kann man auch gleich Aluminiumoxid nehmen.



MAG schrieb:
> Also das ist kein BeO. ...
> Es ist vielmehr Lanthanhexaborid.

Schön wär's.
Aber diese Keramikringe sollen isolieren, nicht Elektronen emittieren.

Autor: nachtmix (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Silvio K. schrieb:
> Die Bilder zeigen
> nur die interessanten Teile.

Hier sieht man schön, dass dort keine Oxidkathode verwendet wird,
sondern eine Wendel aus thoriertem Wolframdraht.
Eine Oxidkathode würde das dauernde An-Aus-An der Heizung bei
gleichzeitig anliegender Anodenspannung nicht lange überleben.

Die Impulsmagnetrons von Radaranlagen hingegen werden kontinuierlich
geheizt, und verwenden als Kathode einen Metallzylinder, der, ganz wie
bei gewöhnlichen Rundfunkröhren, mit Bariumoxid beschichtet ist.
Solche Oxidkathoden haben eine viel bessere Emission als solche aus
Metall, werden aber leicht durch Unterheizung oder Überheizung
beschädigt.

Vergleichweise benötigt das Dauerstrichmagnetron eines Mikrowellenherdes
etwa 40W Heizleistung für die üblichen 800..900W HF-Leistung, während
ein Impulsmagnetron mit vergleichbarer Frequenz und Heizleistung 2,5µs
lange HF-Impulse von 800kW erzeugen kann.

Autor: nachtmix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk B. schrieb:
>>> Magnetron hab ich vor über 10 Jahren auch mal aufgesägt.
>
>>Sah es auch so aus?
>
> Ja, so ziemlich genau so.

Dann ist dir sicher auch aufgefallen, wie überaus sauber die
Kupferbleche, die die Resonatorkammern bilden, in das Rohr eingelötet
sind.
https://www.mikrocontroller.net/attachment/108813/IMG_8771.jpg
Jegliche Kleckserei mit dem Lötzinn würde die Güte dieser Resonatoren
verringern.
Folgen wären schlechterer Wirkungsgrad, mehr Verlustwärme, schlechtere
Frequenzstabilität

Autor: Elektrofan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Oooooch, das ist vor acht(!) Jahren diskutiert worden.

Klasse.
Wenn die Zeit ein hinreichendes Kriterium für Relevanz ist,
ist dasmir Oooooch vööllig egal. L.m.

Autor: Carsten S. (dg3ycs)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
nachtmix schrieb:
> BeO kommt als weisse Keramik, die unproblematisch ist, solange man sie
> nicht durch Zerbrechen oder Schleifen pulverisiert. Dem Vernehmen nach
> verursacht der lungengängige Staub mit hoher Wahrscheinlichkeit einen
> Lungenkrebs.

BeO gilt als (sehr wahrscheinlich) Cancerogen und Embryoschädigend.
Wobei das eine "Kann" Folge ist und keine "wird auf jeden Fall
auftreten" Folge.

Auf jeden Fall ist BeO aber ein Auslöser für die Berryliose.
Eine unheilbare Lungenkrankheit!
Entweder in der Form einer Akuten Lungenentzündung oder in der
chronischen Form mit Symptomen wie bei einer Sarkoidose mit
Lungenbeteiligung.
(Und da es mittlerweile recht eindeutige Verdachtsmomente dafür gibt das
gewisse chronische Krankheitsprozesse die wahrscheinlichkeit für Krebs
deutlich erhöhen...)

Nicht jede Exposition bedeutet automatisch das es zu diesen Folgen kommt
aber es gibt einfach keine sichere Dosis. Vereinfacht gesagt sind die
Risiken von BeO Staub sehr vergleichbar mit denen von Asbeststaub!
Der Große Unterschied (in der Risikobewertung) zwischen Asbest und BeO
besteht darin das bei BeO in fester Form ohne starke mechanische
Einwirkung keine Gefahr der Freisetzung von gefährlichen Stäuben kommt.

BTW: BeO wurde eine Zeitlang auch als Material für keramischen
Zahnersatz verwendet. Berryliose ist deshalb (und auch wegen anderen
Berylliumhaltigen Materialien) eine annerkannte Berufskrankheit bei
ZAhntechnikern.

WAs jedoch Quatsch ist, das ist das man nach Einatmen von BeO Staub fast
sofort tot umfällt. Es kann gar nichts passieren, man wird absehbarer
Zeit eine akute Lungenentzündung mit ggf. tödlichen Verlauf entwickeln
oder langfristig an einer chronischen Lungenerkrankung erkranken.
Das ALLES ist nach einmaliger Exposition möglich.
Jedoch steigt die wahrscheinlichkeit mit der Menge/Häufigkeit.

Als Mittel sich einer nervenden Schwiegermutter zuverlässig zu
entledigen taugt es jedoch nicht. Die Einstufung als "gift" hat BeO
wegen seiner Cancerogenen und Embryoschädigenden Eigenschaft.
BeO hat eine LD50 von ~2g/kg Körpergewicht.
Zum Vergleich: Kochsalz hat eine LD50 von 3g/kg Körpergewicht!

Das Ändert natürlich nichts an der Tatsache das man tunlichst JEDEN
Kontakt mit Staubförmigen BeO vermeiden sollte. Also BeO haltige
Bauteile keinesfalls mechanisch Bearbeiten!

Für Magnetrons aus Massenware Consumer-Mikrowellenöfen für 69 Euro aus
dem Aldi der letzten Jahre dürfte der Einsatz von BeO tatsächlich
relativ unwahrscheinlich sein.  Alleine aus Preisgründen. Zudem wären
diese dann gekennzeichnet.

Jedoch sollte man nicht vergessen das es Mikrowellenöfen schon vor dem
grossen Boom, seit dem praktisch in jeder Küche so ein Ding steht,
mehrere Jahrzehnte gab. Da waren das aber keine BilligstMassengeräte
sondern noch mit wirklichen Qualitätsbauteilen und hoher Präzision
gefertigte "Hochtechnolgiegeräte" die viele tausend DM gekostet haben.
Das in den 2,4GHz Magnetrons aus dieser Ära kein BeO verwendet wurde
will wohl niemand heute auch nur mit "einiger wahrscheinlichkeit"
beschwören.
Und eine Kennzeichnung war da auch noch nicht vorgeschrieben.

Gruß
Carsten

P.S.: Ich habe mal ein Foto eines HF-Endstufenmoduls angehangen das
definitiv BeO enthält. Bei dem vorliegenden Modul ist eine deutliche
Warnung angebracht. Ebenfalls im Datenblatt aus den 90ern
In diesem Fall handelt es sich um ein Verstärkermodul für 68 bis 88MHz.
http://www.junradio.com/Discretes/VHF_CAR/9864.pdf

Diese wurden Beispielsweise in einigen BOS Funkgeräten
(Umgangssprachlich: Polizeifunkgeräten) mit Baujahren zwischen den
späten 70ern bis frühen 90er eingesetzt. Das vorliegende Modul stammt
aus einem Bosch FuG8b1z welches Ursprünglich von SEL entwickelt wurde
und mitte der 90er durch eine mechanisch (äusserlich) identische
Variante mit völlig anderem Innenleben ersetzt wurde die Motorola Module
ohne BeO verwendete.
http://www.oppermann-telekom.de/sel-fug8a.html
https://www.klaus-paffenholz.de/bos-funk/index.html?https://www.klaus-paffenholz.de/bos-funk/bosch8b.html

Ich habe auch noch Module aus älteren GEräten (noch von SEL: FuG8b (ohne
1) späte 70er Jahre) die keine Kennzeichnung haben. Aber ob da noch
keine Kennzeichnung erfolgt ist,diese irgendwann mal abgefallen ist,
oder von irgendeinem Techniker mal entfernt wurde, das weiß ich nicht!

: Bearbeitet durch User
Autor: Boris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Elektrofan schrieb:

> Ich habe mal mit LTSpice herumgespielt:

Bitte die ASC-Datei anhängen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
