Pulspause mit ATMega 8 messen

Kai Gast 18.05.2011 17:10 #2189184

Lesenswert?

•

Hallo Leute,

ich will mit einem ATMega 8 die Länge einer Pulspause messen.
Mein Signal ist ein Rechtecksignal mit variabler Frequenz und variablem
Tastverhältnis, von diesem Signal möchte ich die Aus-Zeit messen.

Ich habe mir schon etliche Beiträge zu diesem Thema durchgelesen, nur
jetzt komme ich nicht mehr weiter, ich mache wahrscheinlich einen
Denkfehler.

Ich gehe jetzt so vor, dass ich den ICP-Pin des Controllers nehme dort
erst bei fallender Flanke einen Interrupt auslöse, in der
Interruptschleife dann auf steigende Flanke umschalte und dann wiederum
auf die positive Flanke warte.

Die beiden Timerstände zieh ich dann von einander ab und hab die
Differenzzeit, das mache ich aus dem Grund, da ich ja den Anfangsstand
des Timers nicht kenne wenn ich nur auf die steigende Flanke triggere.

Hinzu kommt, dass ich einen kleinen Überschwinger von maximal etwa 60ms
nach jeder positiven Flanke habe, jetzt hab ich den Verdacht, dass hier
schon die fallende Flanke erkannt wird, lange bevor sie wirklich kommt.

Hier der relevante Code:

//Timer 1 initalisieren
  TCCR1B |= /*(1 << ICES1) | */(1 << CS11) | (1 << ICNC1);    //Input Capture auf Positive Flanke / Prescaler = 8 -> Timerfrequenz = 1MHz / Input Noise-Canceler An
  TIMSK |= (1 << TICIE1) | (1 << TOIE1);    //Input Capture Interrupt und Timer Overflow Interrupt aktivieren
//Pulspause berechnen
unsigned long get_timer()
  timer_value = valueB - valueA + (overflow * 65536);
  return timer_value;
ISR(TIMER1_CAPT_vect)
  if(run)
    valueA  = ICR1;  // Inhalt vom Input Capture Register in Value A laden
    run = 0;
    overflow = 0;  // Overflow zurücksetzen
    TCNT1 = 0;   // Timerstand auf 0 setzen
    TCCR1B |= (1 << ICES1);  // Auf steigende Flanke triggern
    TIFR |= ( 1 << ICF1 );  //Input Capture Interrupt Flag löschen
  else if (run == 0)
    valueB = ICR1;  // Inhalt vom Input Capture Register in Value B laden
    run = 1;
    TCCR1B &= ~(1 << ICES1);  // Auf negative Flanke triggern
    TIFR |= ( 1 << ICF1 );  // Input Capture Interrupt Flag löschen
    overflow = 0;  //Overflow zurücksetzen


Kann das überhaupt so funktionieren?

Die nächste Frage wäre, wie bekomme ich es hin, dass der Interrupt für
die fallende Flanke für 60ms nach der steigenden Flanke unterdrückt
wird? Ich habe es schon über Timer 2 probiert, aber das funktioniert
auch nicht wirklich.

Ich hoffe Jemand kann mir weiterhelfen.

Danke!

Gruß, Kai

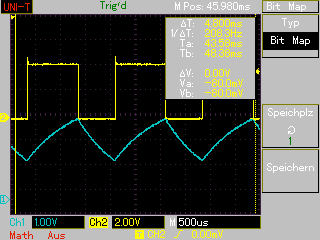

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Helfer Gast 18.05.2011 17:34 #2189209

Lesenswert?

•

▲
▼

1) Die Variablen in der ISR und im nicht sichtbaren Anwendungscode
benutzten valueA, valueB, overflow und möglicherweise sollten volatile
definiert sein. Sind sie das?

2) Toggele doch mal in der ISR(TIMER1_CAPT_vect) einen Pin am µC und
beobachte das am Oszi. Dann siehst du wie der µC bzw. dein Programm das
Eingangssignal erkennt.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helfer Gast 18.05.2011 17:34 #2189211

Lesenswert?

•

▲
▼

> möglicherweise
möglicherweise run

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helfer Gast 18.05.2011 17:36 #2189215

Lesenswert?

•

▲
▼

>    TIFR |= ( 1 << ICF1 );  // Input Capture Interrupt Flag löschen
          ^

So nicht! Das löscht auch andere Flags in TIFR.

So ja:
     TIFR = ( 1 << ICF1 );  // Input Capture Interrupt Flag löschen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

NopNop Gast 18.05.2011 17:38 #2189217

Lesenswert?

•

▲
▼

Wieso nicht ein Timer?
Starten bei negativer Flanke,Stoppen bei positiver Flanke.
Starten und Stoppen im gleichen Interrupt.

Dann weist Du direkt die Low-Time und kannst über die bekannte Frequenz
das Pwm-Verhältnis ausrechnen.

Gruß

Antwort Zitieren Bearbeiten Löschen Beitrag melden

NopNop Gast 18.05.2011 17:40 #2189219

Lesenswert?

•

▲
▼

Helfer schrieb:
>>    TIFR |= ( 1 << ICF1 );  // Input Capture Interrupt Flag löschen
>           ^
>
> So nicht! Das löscht auch andere Flags in TIFR.
>
> So ja:
>      TIFR = ( 1 << ICF1 );  // Input Capture Interrupt Flag löschen

Gerade so ist es falsch.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

NopNop Gast 18.05.2011 17:43 #2189226

Lesenswert?

•

▲
▼

Wenn dann TIFR&= ~(1<< ICF1)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helfer Gast 18.05.2011 17:48 #2189237

Lesenswert?

•

▲
▼

Atmega8 Datenblatt Timer/Counter Interrupt Flag Register – TIFR

ICF1 is automatically cleared when the Input Capture Interrupt Vector is
executed. Alternatively, ICF1 can be cleared by writing a logic one to
its bit location.

TOV1 is automatically cleared when the Timer/Counter1 Overflow Interrupt
Vector is executed. Alternatively, TOV1 can be cleared by writing a
logic one to its bit location.

Angenommen die Hardware setzt in TIFR die Bits TOV1 und ICF1 und ICP-Irq
kommt zuerst. Verodert man TIFR dann mit Bit ICF1 (Schreiben von 1 auf
ICF1 = Löschen), verodert man gleichzeitig das bereits vorhandene 1 Bit
TOV1 auf Bitposition TOV1, d.h. man hat beim Verodern ungewollt TOV1
gelöscht. Eine Zeitmessung mit Overflow ist damit nicht sinnvoll
möglich.

Das steht aber auch im Tutorial als typ. Fallstrick bei den AVR
Interrupts.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kai Gast 19.05.2011 10:19 #2190101

Lesenswert?

•

▲
▼

Danke für eure Antworten,

die entsprechenden Variablen sind alle volatile.

Auf die Idee den einen Pin togglen zu lassen bin ich noch gar nicht
gekommen, das werde ich mal ausprobieren.

@NopNop

Kann ich denn den Timer 1 so einfach starten und stoppen in der IC-ISR?
Der Input Capture gehört ja quasi zum Timer 1.

Wenn das so funktioniert dann wäre meine Idee, erst auf die fallende
Flanke zu triggern und dann auf die steigende, also diese Umschaltung in
der ISR selbst zu machen, prinzipiell in Ordnung oder?

Ich werde erstmal austesten ob das Signal überhaupt richtig erkannt
wird.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter D. (peda) 19.05.2011 13:02 #2190301

Lesenswert?

•

▲
▼

Kai schrieb:
> Kann ich denn den Timer 1 so einfach starten und stoppen in der IC-ISR?

Jain, Du holst Dir damit nen Jitter rein durch die unbekannte
Interruptlatenz und den Startcode des Interrupthandlers.
Der Vorteil des Input Capture (zyklusgenau messen) wird damit
vernichtet.

Solange keine 2 Überläufe stattfinden, ist die Differenz zweier
Capturewerte immer richtig.


Peter

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kai Gast 25.05.2011 17:49 #2198274

Lesenswert?

•

▲
▼

Ich hab es jetzt getestet, die Interrupts werden richtig ausgelöst.
Ich starte nun in der ersten Interruptschleife den Timer 1 und stoppe
ihn in der 2. wieder,
das funktioniert nun auch super, mit ausreichender Genauigkeit.

Danke für Eure Hilfe!

Kai
