Variablen in LTSpice?

Gast #2201025
Hallo,

ich bin gerade dabei Elektrotechnikgrundlagen zu lernen und habe das
Programm LTSpice gefunden, das super ist um sich ein paar Dinge mit
Simulationen anschaulich zu machen.

Dabei bin ich gerade bei folgender anspruchsvoller Schaltung angekommen
g und habe folgende Frage:

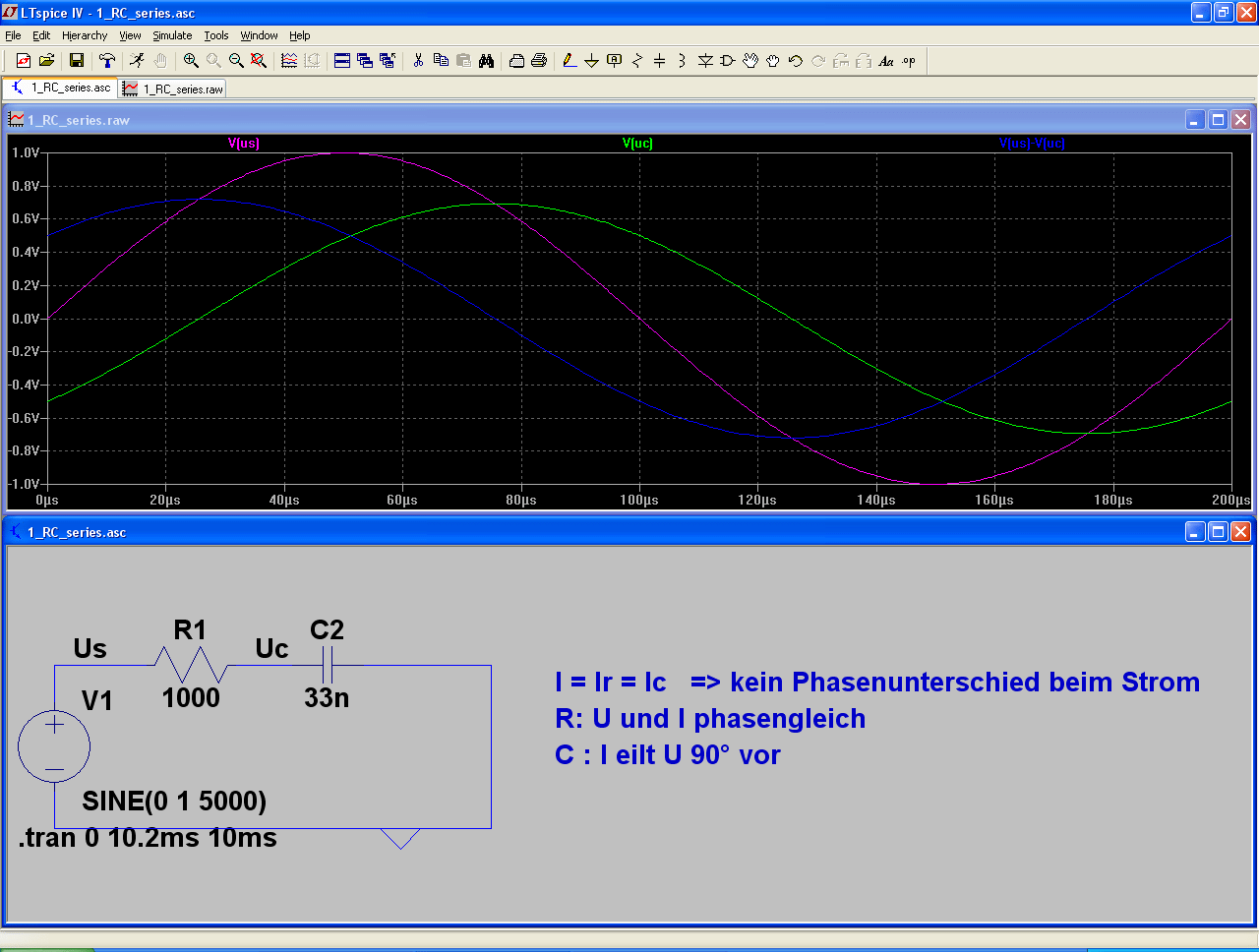

Wie kann ich alle drei Spannungen (Us, Ur, Uc) gleichzeitig darstellen,
ohne jedes mal bei "Add Trace" die Formel "V(us)-V(uc)" (für Ur) von
Hand neu eingeben zu müssen?
Wenn ich nämlich nämlich jetzt etwas anderes anklicke (z.B. Strom
anschaue) und dann wieder Ur haben will, ist diese "Trace" nicht
gespeichert, und ich muss die Formel neu eingeben.

Gibt es da also irgenwie die Möglichkeit, "Ur=V(us)-V(uc)" als Variable
abzuspeichern, die ich bei "Add Traces" dann nur noch auswählen muss,
anstatt die Formel neu eingeben zu müssen?


Danke für jede Hilfe :)
miko
Angehängte Dateien:
Gast #2201033
Zusatz: Natürlich könnte ich "Save Plot Settings As" benutzen und jede
einzele Kurvenansicht abspeichern, aber dann geht bei anspruchsvolleren
Schaltungen der Überblick im Ordnder verloren. Es geht ja bestimmt
(hoffentlich) auch weniger umständlich!
Gast #2201069
Das weiß ich, aber bei aufwändigeren Schaltungen will man ja keine 20
Kurven gleichzeitig anzeigen, da geht doch dann die Übersicht verloren.
Es muss doch da einen Weg geben, die Kurven einfach wieder neu
anzuzeigen.
Gast #2201083
Gut, dass du etwas für "größere Projekte" suchst hast du nicht erwänt.
Mir ist keine Lösung bekannt, aber wenn du eine hast, auf jeden Fall
posten!!!


Knut
Gast #2201179
Es sollte wohl mit "User Defined Functions" zu machen sein, aber ich
bekomme es nicht hin.

http://kom.aau.dk/faqomatic/cache/216.html


Diese hier habe ich als Funktion ausprobiert, aber keines davon
funktioniert.
.func ur(V(us),V(uc)) {V(us)-V(uc)}
.func ur2(us,uc) {us-uc}
.func ur3=us-uc

Für die ersten beiden sagt LTSpice mir: "Trouble expanding user-defined
function"

Niemand eine Idee?
Gast #2201220
Stephan_II schrieb:
> man kann mit ltspice Formeln angeben unter .op oder in der plot.defs ...

Zumindest meine Richtung war schonmal richtig, an der plot.defs war ich
auch gerade am hantieren. Allerdings bekomme ich es weiter nicht hin.
Anhand der Hilfe und einigen Tutorials habe ich jetzt inzwischen
folgende Funktionen ausprobiert:

.func ur(V(us),V(uc)) {V(us)-V(uc)}
.func ur2(us,uc) {us-uc}
.func ur3 (us-uc)
.func ur4 {V(us)-V(uc)}
.func ur5 {(us-uc)}

Bei allen erhalte ich:  "Trouble expanding user-defined function"
Was mache ich verkehrt? Ich habe nach dem Editieren der plot.defs
LTSpice neu gestartet, wie im verlinkten Tutorial beschrieben (
http://www.elektronikschule.de/~krausg/LTSwitcherCAD/index_LTSwitcherCAD.html
)

Allerdings ist die plot.defs ja eine globale Datei, sehe ich das
richtig?



Stephan_II schrieb:
> man kann mit ltspice Formeln angeben unter .op oder in der plot.defs ...

Zum Einbinden mittels .op habe ich im verlinkten Tutorial dort nichts
gefunden! Wie funktioniert das?
Gast #2201268
Ich habe glaube ich eventuell verkehrt aufgerufen in "Add Traces to
Plot"?!
Muss ich die abhängigen Variablen mit reinnehmen? Ich habe jetzt schon
beides in Tutorials gefunden Allerdings klappt bei mir beides nicht.


.func ur(V(us),V(uc)) {V(us)-V(uc)}
Mit Aufruf: ur(V(us),V(uc))
Fehler: "Grammatical Error"
Mit Aufruf: ur
Fehler: "Trouble expanding user-defined function"

.func ur2(us,uc) {us-uc}
Mit Aufruf: ur2(us,uc)
Fehler: "Undefined Symbol" (Er kennt anscheinend "us" und "uc" nicht)
Mit Aufruf: ur2
Fehler: "Trouble expanding user-defined function"
#2201513

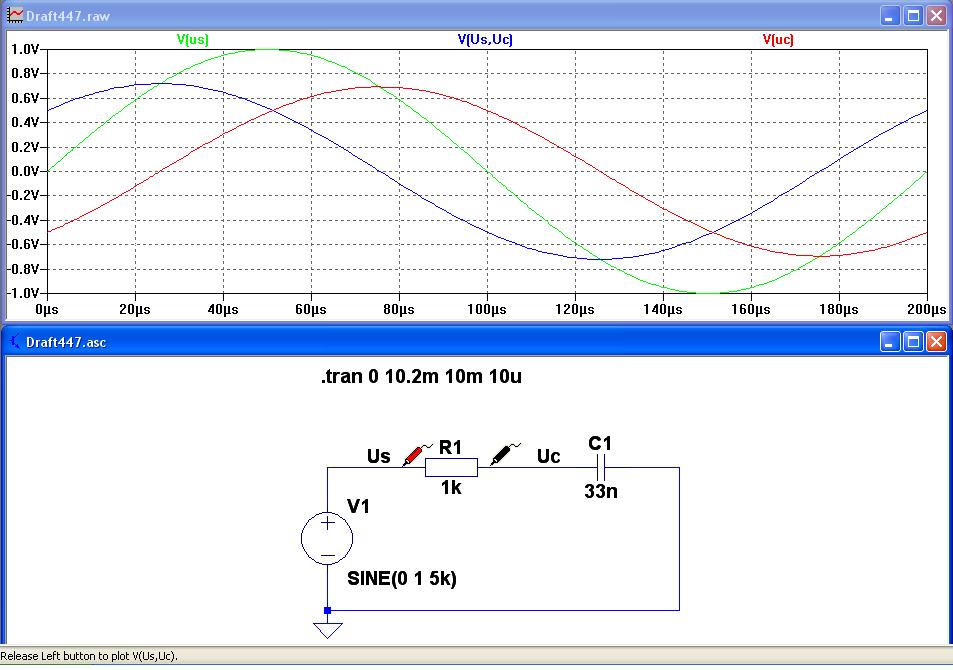

Man kann Spannungsdifferenzen direkt "proben".

Die Cursor-Probe(rot) über die Leitung Us. Linke Maustaste drücken und
halten. Nach rechts auf die Leitung Uc ziehen (Probe wird schwarz).
Linke Maustaste loslassen. Jetzt wird V(Us,Uc) geplotted. Was will man
mehr.

Merke, V(a,b) ist die elegante Schreibweise für V(a)-V(b). Siehe Bild.


Mit dem plot defs file.

.func Ur() {(V(Us)-V(Uc))}

Zum Plotten dann Ur() eingeben.
Nachteil des Plot-def Files ist, das dieser zentral abgelegt ist und
somit bei einer Neuinstallation weg ist. Deshalb sollte man solche
Definitionen als Kommentar im Schaltplan ablegen.



Viel besser ist da der Plot-Settinsg File. Den speichert man im
Schaltplanordner.
Angehängte Dateien:
Gast #2202436
Vielen Dank Helmut!

Genau so etwas einfaches wie dieses direkte "proben" habe ich gesucht!

Danke auch für die weiteren Erläuterungen. Das mit dem Plot Defs-File
habe ich damit jetzt auch ans Laufen bekommen, aber zusammen mit deinem
ersten Tipp finde ich das Plot Settings-File inzwischen doch auch
eleganter.
