Hallo, ich bin auf der Suche nach so einem Bauteil: "Shuttle Jog Encoder Wheel". Ich bin mir allerdings unschlüssig wie das wirklich heist. Bei einer Google suche findet man die Namen meist willkürlich vergeben. Was es machen soll: Außen ein Ring, den man rechts links drehen kann und der wieder zurück springt. Innen ein mehr oder weniger normaler Encoder mit so einem Rad mit einer Mulde für den Finger. Kenn jemand zufällig so etwas? Am besten auch mit Deckel. MfG
Vielleicht mal bei 'nem alten Videorecorder nachschauen. Da gab es einige die sowas hatten. MfG
Drehencoder, Quadraturencoder, Inkrementaldrehgeber, Drehgeber, "Digitalpoti"... http://ecx.images-amazon.com/images/I/31098fp2s1L._SL500_AA280_.jpg Sowas vielleicht? Ich hab hier einen, in ähnlicher Optik, der ist aus nem Videorecorder ausgeschlachtet. Willst'n haben? Verstaubt hier im Regal schon für 2-3 Jahre. mfg mf
(-: Danke, aber so einen Videorekorder habe ich sogar. Ich bräuchte allerdings ein paar, deshalb suche ich schon eine Firma die sowas aktuell produziert.
Alps hat da zweierlei Encoder im Programm: die mit Loch und die Standard-Dinger mit Potiachse. http://www.alps.com/WebObjects/catalog.woa/E/HTML/Encoder/Encoder_list1.html Wenn man beide Bauarten kombiniert, hat man zwei Konzentrisch bewegliche Bedienelemente. Um die genaue Form der nachher für den Benutzer sichtbaren und beweglichen Elemente müsste man sich dann noch Gedanken machen. mfg mf
http://search.digikey.com/scripts/DkSearch/dksus.dll?Detail&name=GH7446-ND Aber s****ße teuer das Ding und nicht mal genau das was du suchst(Encoder+Joystick). Ich vermuste mal das sind die Dinger die bei Audi/BMW in der Mittelkonsole zur Steuerung von Klimaanlage/Navi/Infotainment verbaut sind. Hier noch ein Knopf dazu: http://search.digikey.com/scripts/DkSearch/dksus.dll?Selection Ansonsten fallen mir da noch Omron und Panasonic ein, die sowas Herstellen könnten. mfg mf
@ Die von Alps: Das sind doch alles Drehencoder, die schnappen nicht wieder zurück? Die hatte ich nämlich auch schon gesehen. @ Die Anderen Die Dinger scheinen mir schon ein wenig oversized (-: , sind auch ein wenig zu groß, ich glaube nicht, dass die da hinpassen wo ich sie haben will.

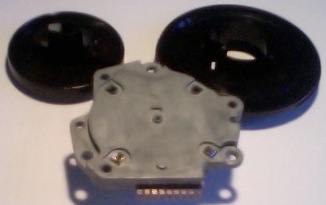

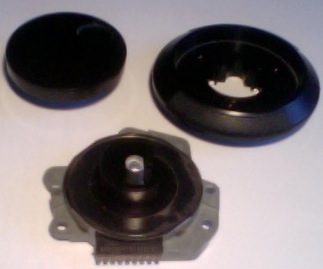

Angehängte Dateien:
Was ich dir sagen kann: Sehr hochwertige Teile, weil optische Abtastung des Drehrades. Das Rad um den Encoder herum hat dick plattierte Silberkontakte und ist Mehrstufig(4bit + 1bit ¬L/R) mit Gray-Code kodiert. Leider will das Ding nicht sein Maul aufmachen und verraten woher es kommt, selbst wenn man es zerlegt. Musst du eben deinen Videorecorder schlachten, um nachzusehen von welchem Hersteller die Dingers sind. Das Problem am Exemplar hier ist, es steht nirgends was dran, wer es gebaut hat. Nicht im Kurbelknopf, nicht im Äußeren Ring, nirgends am Gehäuse. Ich vermute auch, dass Alps oder Panasonic das mal Kundenspezifisch für irgendwen gemacht haben(Ich hab das Ding aus nem Blaupunkt-VCR). Danach haben das andere Hersteller gesehen und sich das woanders nachbauen lassen. mfg mf Sorry wegen der schlechten Bilder, habe gerade keine Digicam zur Hand.
Eee E. schrieb: > Kenn jemand zufällig so etwas? Am besten auch mit Deckel. Farnell #1520811 Was an dem zugehörigen Knopp zu teuer sein soll, weiß ich aber nicht. fchk
@Frank: So nen lumpigen Drehencoder hätte ich auch gleich gefunden. Es geht aber um so einen wie ich fotografiert habe. Mit einem äußeren Ring und ner "Kurbel" innen. mfg mf
vielleicht hilft dir das hier ein bischen weiter: http://www.ts-audio.biz/tsshop/WGS/8850/PRD/E0190418/Knopf_(Jog-Search)_fuer_CDP-440.htm http://www.ts-audio.biz/tsshop2/WGS/8850/PRD/E0190417/Knopf_(Jog-Search)_fuer_CDP-440.htm http://www.ts-audio.biz/tsshop2/WGS/8850/PRD/E0190431/Jog-Shuttle-Einheit_fuer_CDP-440.htm
Dachte schon sowas gibt gar nirgends zu kaufen, aber mit dem wird das leider auch nichts. Wie schon erwähnt brauche ich ein paar. Es sollte also kein Ersatzteil sein. Es sollte schon ein ordentliches Datasheet dabei sein und auch keinen Ersatzteilpreis haben. Solangsam glaube ich aber, dass man sowas nicht so einfach bekommt.
der hersteller der grundeinheit scheint ALPS zu sein. vielleicht da mal anfragen.
Ich habe zufällig einen Alps 2011 Katalog hier, mit 600 Seiten. Da ist nichts drin, aber fragen kann ja nicht schaden. Wenn doch jemand noch was findet darf er sich gerne melden (-:
Chris P. schrieb: > der hersteller der grundeinheit scheint ALPS zu sein. > vielleicht da mal anfragen. Ich habe sowas bei ALPS noch nie gesehen ....
@Chris: T&S, na klar, man bin ich doof, die Dinger werden in allen möglichen Geräten der Veranstaltungstechnik verbaut. In jeder LiCon stecken mindestens 3 Stück. Die Haptik ist ja auch echt spitze. Aber warum steckt Alps das dann nicht mit in den Katalog oder auf die Webseite? Darf nicht jeder hochwertige Encoder haben? @snake: Wenn Alps dir die Dinger in so kleinen Stückzahlen nicht geben will, dann lass dir über Albs welche besorgen. Kein Scherz: A l b s http://www.albs.de/ ist langjähriger deutscher Distri von A l p s. mfg mf
Ich bin weitergekommen, falls es jemand interessiert. Im Katalog ist es doch, man findet es blos nicht. Auf der Alps Seite konnte ich es auch nicht finden. Im Angang das Datasheet. Unter dem Namen findet man es sogar relativ billig zu kaufen: SRGPHJ3200
Mini Float schrieb: > http://search.digikey.com/scripts/DkSearch/dksus.d... > > Aber s****ße teuer das Ding und nicht mal genau das was du > > suchst(Encoder+Joystick). Ich vermuste mal das sind die Dinger die bei > > Audi/BMW in der Mittelkonsole zur Steuerung von > > Klimaanlage/Navi/Infotainment verbaut sind. http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=300570327336
Hallo, ist hier noch jemand auf der suche nach dem Drehencoder mit rechts-links-dreh? Einfach mal bei google Jog-Shuttle-Einheit für CDP-440 eingeben. Da gibt es jede Menge Shops wo es das Ding noch gibt. Wieviel werden den benötigt? viele Grüße Rico
Hi zusammen, ich weiß nicht, ob es noch interessant ist, aber ich habe gestern so ein Ding aus einem Panasonic NV-F75 mal zerlegt (da war es noch keine Vollmetallausführung), um das Pinout rauszufinden. Die Ergebnisse könnt Ihr hier nachlesen: http://joes-tech-blog.blogspot.com/2012/03/reverse-engineering-rotary-encoder-from.html Will das Teil mal mit einem Arduino auswertbar machen. Das dürfte nicht allzu schwierig sein. Auf jeden Fall gibt es bei Panasonic zwei Ausführungen. Am Videorecorder springt das Shuttle-Rad nicht in die Ausgangsposition zurück, was sehr praktisch ist, wenn man bei längere Zeit eine gleichbleibende Wiedergabegeschwindigkeit haben will, ohne den Knopf die ganze Zeit festzuhalten. Auf der Fernbedienung gibt es auch ein Jog/Shuttle, das aber in die Mittenposition zurückspringt. Ich vermute, da steckt hauptsächlich dahinter, dass die Batterie geschont werden soll. Die Pinbelegung dürfte bei beiden gleich sein. Grüße Joe
