pSpice - Bauteil hinzufügen.

[Manuel S. (doc-snyder)]

Hallo Leute,

ich will in Pspice einen Schaltkreis mit einem Transistor simulieren. Es
soll der BC547A sein. Mal abgesehen davon, dass ich diese lib noch
nirgends gesehen habe, weiß ich gar nicht wie ich eine hinzufüge. Denn
libs die ich includen kann haben die endung *.slb . Alles was ich habe
ist aber olb oder lib.

Ich nutze pSpice Student 9.1 . Ich habe zum Test die Philips_rf.lib und
zetex.lib hier. Aber egal welche Knlpfe ich drücke, ich kann sie einfach
nicht importieren.

Ich wär für eure Hilfe sehr dankbar, denn ich habe bestimmt schon 6-8
Stden gesessen und mich dran versucht.

Grüße
Manuel

[Ralf G. (ralg)]

1. Nach spice model bc547a googlen.
2. Model an die Liste der Transistoren anhängen.
3. fertig.

[Manuel S. (doc-snyder)]

Ich finde leider keine Lib aber ich glaube wenn ich den BC547B nehme
ändert das nicht viel an der simulation.

kannst du mir 2. bitte etwas genauer erklären?

ich habe schon einige tutorials gefunden aber keines ist kompatibel zu
meiner version...

grüße

EDIT:

*Website PHILIPS
.MODEL QBC547A NPN(IS=1.533E-14 NF=1.002 ISE=7.932E-16 NE=1.436 BF=178.7
+IKF=0.1216 VAF=69.7 NR=1.004 ISC=8.305E-14 NC=1.207 BR=8.628 IKR=0.1121
+VAR=44.7 RB=1 IRB=1E-06 RBM=1 RE=0.6395 RC=0.6508 XTB=0 EG=1.11 XTI=3
+CJE=1.61E-11 VJE=0.4209 MJE=0.3071 TF=4.995E-10 XTF=139 VTF=3.523
ITF=0.7021
+PTF=0 CJC=4.388E-12 VJC=0.2 MJC=0.2793 XCJC=0.6193 TR=1E-32 CJS=0
VJS=0.75
+MJS=0.333 FC=0.7762 )



sieht ganz brauchbar aus ... aber ich weiß nicht was cih damit anfangen
soll...

NOCHMAL EDIT:

hab den download knopf übersehn. ich habe das jetz als bc547a.mod. da
stehn genau die daten oben drin.

[Ralf G. (ralg)]

Na irgenwo müssen doch Dateien sein, wo die Bauteile hinterlegt sind.
Schön sortiert nach Dioden, Widerständen, Transistoren. Und in die Datei
mit den Transistoren hängt man das Model hinten mit dran. Und schon
erscheint's in der Liste, aus der man zur Simulation die Bauteile
auswählt.
(Da dürfte zu LT-Spice, was ich verwende, kein großer Unterschied sein.)

Tante Edit meint noch:
Da brauch man nichts downloaden. Einfach Copy&Paste.

[Manuel S. (doc-snyder)]

Aaaaalso,

ich habe jetz ein klein wenig Ahnung wie das funktioniert, glaube ich.
Pspice braucht für die simulation die .lib bzw .olb dateien. ABER damit
cih mir überhaupt ein Schaltplan zeichnen kann brauche ich die
bibliotheken mit den selben Namen wie die der .lib bzw .olb dateien.
Allerdings hab die die endung .slb.

Und das ist mein Problem. ich weiß  nicht woher ich die bekomme.

Bitte um Hilfe...

[Ralf G. (ralg)]

Manuel Schneider schrieb:
> Pspice braucht für die simulation die .lib bzw .olb dateien.
Hast du mal in so eine Datei reingeschaut?
In irgendeiner Datei sind die Models aufgelistet.
(in LT-Spice heißen die mitgelieferten Bauelementedateien alle
'Standard.*')

[Andreas (proteus1984)]

Hallo und einen schönen Tag.

Jetzt möchte ich doch einmal hier konstruktiv etwas dazu beitragen.
Vor ein paar Jahren stand ich vor demselben Problem, und kann deshalb
die Problematik sehr gut nachvollziehen mit der Bauteilsohle.
Hier ist man wohl mit dem Programm LTSpice besser bedient.
Aber zurück zur Problematik.

Ich hatte mir vor vielen Jahren einmal folgendes Buch gekauft:
(hier der Link)

https://www.hanser-fachbuch.de/fachbuch/artikel/9783446467798

Dieses Werk ist irgendwie legendär, hat es doch in dieser damaligen Zeit
doch zumindest unter Studenten sehr positive Resonanz erhalten.
Auch wenn die darin mitgelieferte Version wunderbar funktionierte,
natürlich mit einem zusätzlichen Hilfsprogramm welches die europäischen
DIN Bauteile im Design generiert.
Leider ist dieses Programm unter Windows 10 nicht mehr lauffähig.
Das soll uns abwickeln nicht stören!

Es geht hier um die Beschreibung wie die Bibliotheken selbst generiert
werden können. Und auf das kommt es ja hier an!

Zu Eurer Information, ich arbeite mit der Version 9.2 als noch etwas
älter wie die Version die hier beschrieben wird. Soweit funktioniert ja
auch alles auch unter Windows 10.(seltsamerweise).

Also... Kauft Euch dieses Buch in der aktuellen Auflage bzw. Version. Es
gibt hier einiges an Historie. Wie gesagt es geht um die Beschreibung
der Bauteile und wo hier welches Bauteil zu finden ist.
Ich habe hier das Bibliotheksverzeichnis über die Bauteile von OCad mit
hinzugefügt. Ich habe bis jetzt alle Bauteile ich die benötigt habe hier
größtenteils wiedergefunden!

Beste Grüße




Manuel S. schrieb:
> Hallo Leute,
>
> ich will in Pspice einen Schaltkreis mit einem Transistor simulieren. Es
> soll der BC547A sein. Mal abgesehen davon, dass ich diese lib noch
> nirgends gesehen habe, weiß ich gar nicht wie ich eine hinzufüge. Denn
> libs die ich includen kann haben die endung *.slb . Alles was ich habe
> ist aber olb oder lib.
>
> Ich nutze pSpice Student 9.1 . Ich habe zum Test die Philips_rf.lib und
> zetex.lib hier. Aber egal welche Knlpfe ich drücke, ich kann sie einfach
> nicht importieren.
>
> Ich wär für eure Hilfe sehr dankbar, denn ich habe bestimmt schon 6-8
> Stden gesessen und mich dran versucht.
>
> Grüße
> Manuel

[Andi B. (andi_b2)]

Das du einen Uralt-Thread ausgegraben hast, ist dir nicht aufgefallen?

Andreas schrieb:
> DIN Bauteile im Design generiert.
> Leider ist dieses Programm unter Windows 10 nicht mehr lauffähig.
> Das soll uns abwickeln nicht stören!

Was soll da nicht mehr laufen? Die DOS Batch Datei in eine passende .cmd
abändern oder händisch die libs rüberkopieren, geht bis heute. Also die
von der Heinemann PSpice Buch CD sind noch immer hilfreich.

[Andreas (proteus1984)]

Das wäre schon sehr interessant wenn es doch ginge.
Leider habe ich einen solchen Hinweis all die letzten Jahre nicht
gesehen.

Welche Bat-Datei ist es?
Wie muss diese umgestaltet werden? Leider habe ich hier keine Erfahrung.

Danke für Antworten.
************* Ende der Nachricht *************





Andi B. schrieb:
> Das du einen Uralt-Thread ausgegraben hast, ist dir nicht aufgefallen?
>
> Andreas schrieb:
>> DIN Bauteile im Design generiert.
>> Leider ist dieses Programm unter Windows 10 nicht mehr lauffähig.
>> Das soll uns abwickeln nicht stören!
>
> Was soll da nicht mehr laufen? Die DOS Batch Datei in eine passende .cmd
> abändern oder händisch die libs rüberkopieren, geht bis heute. Also die
> von der Heinemann PSpice Buch CD sind noch immer hilfreich.

[Andi B. (andi_b2)]

Ich bin davon ausgegangen, dass die 9.1er Student-CD die bei meinem Buch
dabei war die einzige dieser Art ist. Und da sollten die Euro-Libs per
Batch Datei kopiert werden, was aber bei vielen Installationen nicht
funktioniert, weil nicht jeder nur Standardlaufwerksbuchstaben und
-pfade verwendet. Die libs auf meiner Student-CD liegen hier -

....\V9_Heinemann_BuchCD(IEEE)
├──Buntes
│  └──MISC.SLB
├──Euro_Cap
│  ├──EANALOG.OLB
│  ├──EBREAKOU.OLB
│  ├──Eeval.olb
│  ├──eval.lib
│  ├──E_Source.olb
│  ├──MISC.OLB
│  └──Sample.lib
├──Euro_Sch
│  ├──analog.slb
│  ├──breakout.slb
│  ├──eval.slb
│  ├──port.slb
│  └──source.slb

Und die kopiere ich auch heute noch per angepasstem .cmd script rüber,
selbst wenn ich eine PSPice 15.7 oder testweise eine 16er oder 17er
installiere. Funktioniert natürlich auch händisch.

Hab erst nachher gemerkt, dass es anscheinend noch ein zweites PSpice
Standardwerk gibt, das von dir verlinkte, welches ich trotz meiner
langen PSpice Zeit, tatsächlich noch nie gesehen habe.

Ist bei deiner CD was anderes drauf als die anpassten .slb/.olb libs?

[Andreas (proteus1984)]

Ich kann bestätigen, dass diese Bibliotheken von dieser Buch-CD in
dieser 10er Version funktionieren. Auch in der 9.2 er Version.
Absolut korrekt... Manuell ein kopieren. Es klappt.
Aber es müssen in diversen .ini auch Pfade eingepflegt werden.

Bei neuere Versionen weden diese Bibliotheken vom System nach
Bestätigung konvertiert.

Es gibt mittlerweile eine Aktualisierte Version von diesem Fachbuch,-
selbes Design aber ein anderer Autor (Professor).
Ich konnte allerdings NICHT in Kenntnis bringen ob eine CD beiliegt
(neuere Studenten-Version).

https://lesekistl.buchkatalog.at/pspice-9783446471481

Ich bleibe bei meiner 9.2er, da diese alles kann was ich so in meinem
Umfang brauche.



##
Beste Grüße.
************* Ende der Nachricht *************



Andi B. schrieb:
> Ich bin davon ausgegangen, dass die 9.1er Student-CD die bei meinem Buch
> dabei war die einzige dieser Art ist. Und da sollten die Euro-Libs per
> Batch Datei kopiert werden, was aber bei vielen Installationen nicht
> funktioniert, weil nicht jeder nur Standardlaufwerksbuchstaben und
> -pfade verwendet. Die libs auf meiner Student-CD liegen hier -
>
> ....\V9_Heinemann_BuchCD(IEEE)
> ├──Buntes
> │  └──MISC.SLB
> ├──Euro_Cap
> │  ├──EANALOG.OLB
> │  ├──EBREAKOU.OLB
> │  ├──Eeval.olb
> │  ├──eval.lib
> │  ├──E_Source.olb
> │  ├──MISC.OLB
> │  └──Sample.lib
> ├──Euro_Sch
> │  ├──analog.slb
> │  ├──breakout.slb
> │  ├──eval.slb
> │  ├──port.slb
> │  └──source.slb
>
> Und die kopiere ich auch heute noch per angepasstem .cmd script rüber,
> selbst wenn ich eine PSPice 15.7 oder testweise eine 16er oder 17er
> installiere. Funktioniert natürlich auch händisch.
>
> Hab erst nachher gemerkt, dass es anscheinend noch ein zweites PSpice
> Standardwerk gibt, das von dir verlinkte, welches ich trotz meiner
> langen PSpice Zeit, tatsächlich noch nie gesehen habe.
>
> Ist bei deiner CD was anderes drauf als die anpassten .slb/.olb libs?

[Uwe (neuexxer)]

Simulier doch einfach mal mit einem "B" Typ.
Und dann z.B. mit einem 2N2222 oder was auch immer mit weniger
Stromverstärkung.
Wenn die Schaltung was taugt, ändert sich dann nicht viel.

[Tom (tom_major)]

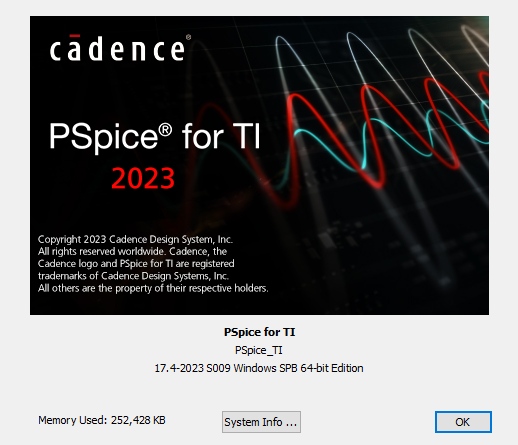

Warum nimmst du nicht "PSpice for TI", aktuelle Version 17.4? Da ist
nicht nur alles dabei was man braucht, es gibt ständig Updates und
Ergänzungen, und externe Modelle lassen sich super einfach einbinden,
natürlich auch selbstgeschriebene.

[Andi B. (andi_b2)]

> Es klappt. Aber es müssen in diversen .ini auch Pfade eingepflegt werden.

Du meinst das man unter in psched unter Editor configuration Library
settings diese auch angeben muss?
