Spice Model TVS Diode in LTSpice

ver2felter Gast 22.11.2011 15:57 #2429937

Lesenswert?

•

Hi,

ich hab mir von littlefuse.com eine lib geladen die u.a. die folgende
beschreibung liefert:

.SUBCKT SMAJ33CA     1   2
*       TERMINALS:   T1  T2
Done    1            3   Dtvs
Dtwo    2            3   Dtvs
Rleak   1            2   66meg
.MODEL  Dtvs         D   (IS=1.0e-5 RS=1.3687 N=1.5 IBV=10m BV=37.07
CJO=1400p)
.ENDS

Dieser Subcircuit beschreibt eine TVS-Diode der SMAJxxxCA-Reihe. Die
Beschreibung ist im .lib File enthalten. Leider hat LT-Spice Probleme
sie zu öffnen. Die lib wird zwar gefunden es erscheint jedoch die
Fehlermeldung:

'Can´t find definition of model "SMAJXXXCA.LIB"'

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

M. K. (kichi) 22.11.2011 16:17 #2429979

Lesenswert?

•

▲
▼

Ohne die erwähnte lib und ohne Glaskugel ist es schwierig Tipps
abzugeben...

Entpack mal die Dateien im Anhang in die entsprechenden
Unterverzeichnisse (..\LTspiceIV\lib\sub und ..\LTspiceIV\lib\sym).
LTSpice neu starten, Bauteil aus "__own" platzieren und über Rechtsklick
-> SpiceModel gewünschtes Model auswählen.

Die Symbole kannst du auch in ein anderes Verzeichnis packen, aber die
libs müssen dort bleiben, damit der Automatismus funktioniert.

Angehängte Dateien:

sub.zip (2,44 KB)
sym.zip (976 Bytes)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

ver2felter Gast 22.11.2011 18:21 #2430137

Lesenswert?

•

▲
▼

Danke ! Ich werde es mal versuchen. Meld mich dann wieder...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 22.11.2011 21:46 #2430348

Lesenswert?

•

▲
▼

Meine Empfehlung:
Kopiere das Symbol und die Lib in das Vrezeichnis in dem dein Schaltplan
liegt. Dann platzierst du im Schaltplan eine Befehlszeile.

.inc name.lib

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 22.11.2011 22:46 #2430458

Lesenswert?

•

▲
▼

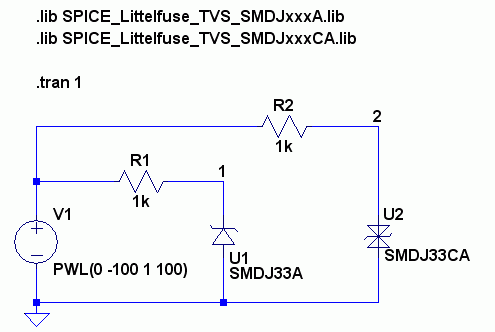

Hab dir noch ein Beispiel gemacht. Einfach den Zip-file in ein
beliebiges Verzeichnis entpacken. Schaltplan öffnen. RUN.

Angehängte Dateien:

tvs.zip (3,41 KB)


Antwort Zitieren Bearbeiten Löschen Beitrag melden

M. K. (kichi) 23.11.2011 07:50 #2430650

Lesenswert?

•

▲
▼

Helmut S. schrieb:
> Meine Empfehlung:
> Kopiere das Symbol und die Lib in das Vrezeichnis in dem dein Schaltplan
> liegt. Dann platzierst du im Schaltplan eine Befehlszeile.
>
> .inc name.lib
Funktioniert die Auswahl über das Drop-Down-Menü auf diese Weise noch?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 23.11.2011 12:19 #2430903

Lesenswert?

•

▲
▼

> Funktioniert die Auswahl über das Drop-Down-Menü auf diese Weise noch?

Da muss dann natürlich der Pfad im Symbol angepasst werden.
Siehe neues Beispiel.

Angehängte Dateien:

tvs1.zip (3,52 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

ver2felter Gast 28.11.2011 09:14 #2436824

Lesenswert?

•

▲
▼

Michael K. schrieb:
> Ohne die erwähnte lib und ohne Glaskugel ist es schwierig Tipps
> abzugeben...
>
> Entpack mal die Dateien im Anhang in die entsprechenden
> Unterverzeichnisse (..\LTspiceIV\lib\sub und ..\LTspiceIV\lib\sym).
> LTSpice neu starten, Bauteil aus "__own" platzieren und über Rechtsklick
> -> SpiceModel gewünschtes Model auswählen.
>
> Die Symbole kannst du auch in ein anderes Verzeichnis packen, aber die
> libs müssen dort bleiben, damit der Automatismus funktioniert.

Die Antwort kommt evtl. etwas spät, hatte leider keine Zeit zum Testen:
Es hat funktioniert ! Vielen Dank

Antwort Zitieren Bearbeiten Löschen Beitrag melden
