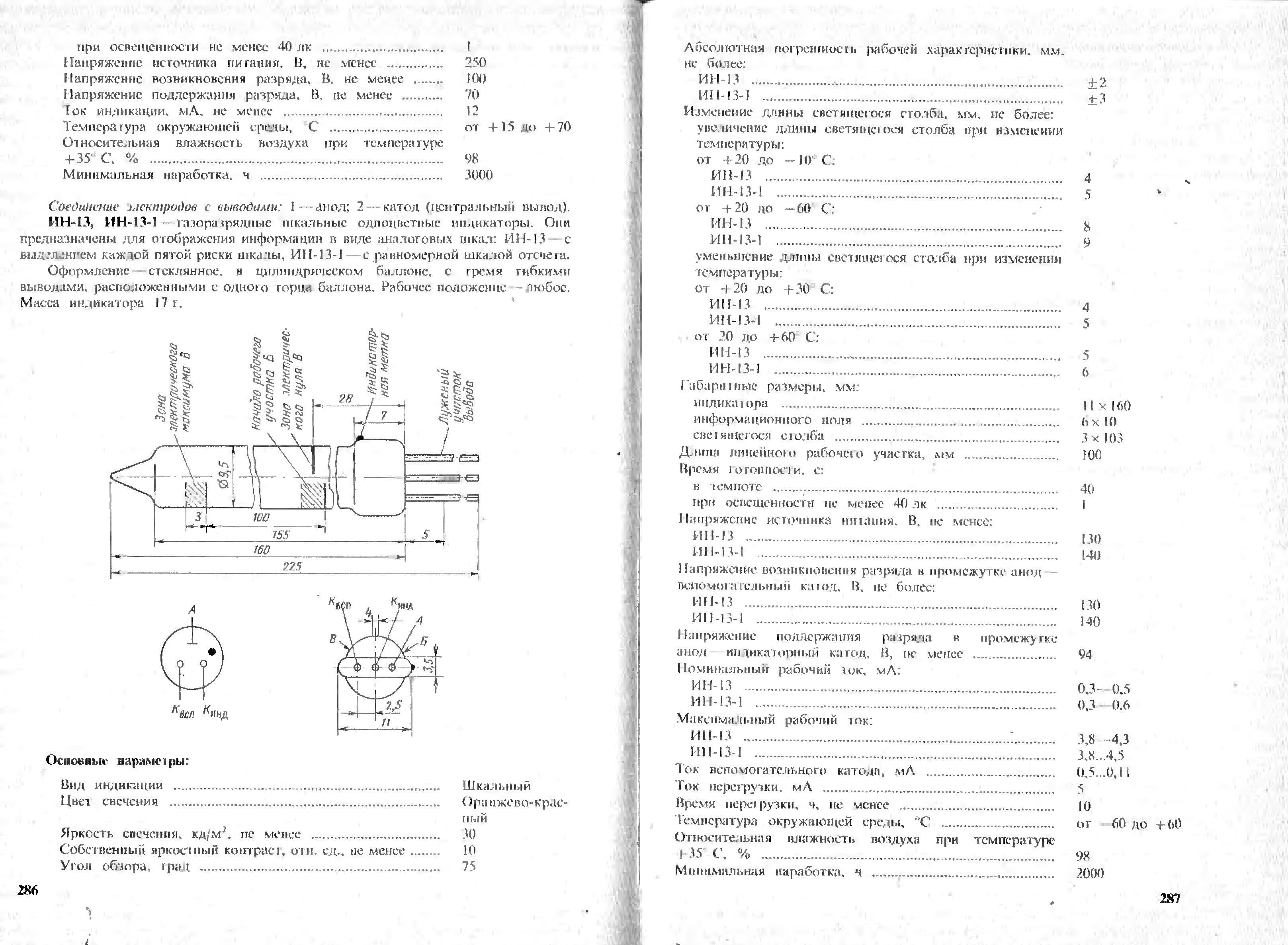

Hallo, habe im Netz ein russisches Datenblatt zur Bargraph-Anzeigeröhre IN-13 gefunden, an sich nicht Neues, aber hier werden zwei Versionen (IN-13 und IN-13-1) erwähnt. Was sich schon erahnen lässt, ist das sich beide in der Einhaltung von Grenzwerten unterscheiden. Vielleicht können russischsprechende Leute hier im Forum mehr dazu sagen;-) Wäre echt super wenn sich jemand melden würde! Gruß, Alexander
Angehängte Dateien:
-
760 KB
Alexander schrieb: > Hallo, > habe im Netz ein russisches Datenblatt zur Bargraph-Anzeigeröhre IN-13 > gefunden, an sich nicht Neues, aber hier werden zwei Versionen (IN-13 > und IN-13-1) erwähnt. > Was sich schon erahnen lässt, ist das sich beide in der Einhaltung von > Grenzwerten unterscheiden. > > Vielleicht können russischsprechende Leute hier im Forum mehr dazu > sagen;-) Gibts das Datenblatt im INet? Dann kannst Du ja mit Google über- setzen. Da kommt zwar auch kein reines Deutsch raus, aber es ist immer noch besser verständlich als manche Postings hier im Forum. :-) (Das bezieht sich jetzt nicht auf Deine Frage. :-) ) Gruss Harald
Eigentlich wäre eine komplette Übersetzung am Besten.. :) Schätze mal im ersten Abschnitt wird evtl. der Unterschied angesprochen, das wäre natürlich am interessantesten. Vielen vielen Dank für Eure Mühe! Gruß, Alexander
Die Datei gibts leider nur als Bild. Ich habe mal ein Online-Texterkennungsprogramm drüberlaufen lassen, dann mit Google übersetzen lassen - jedoch nur mit mäßigem Erfolg. Ab und zu mal ein paar logische Wortfetzen, mehr nicht ;-)
Ich kann es frühestens abends übersetzen lassen, musst Dich bis morgen gedulden. Gruss, Philipp
Hallo! Im Datenblatt steht, dass bei der IN-13 jeder 5. Skalenpunkt hervorgehoben ist, bei der IN-13-1 ist eine gleichmäßige Skala vorhanden. Wie das in der Praxis aussieht, weiss ich nicht. Steht nur so im Text.
Das Bild ist kaum lesbar. Hier ein Link auf einen ordentlichen Text: http://oldradio.su/tubes/rus/in13.php Route_66 hat die eigentlich interessante Passage ja schon erläutert. Wie man sich die Hervorhebung jedes 5. Punktes vorstellen muss, ist mir von den Bildern aber auch nicht klar. Scheint ja irgendwie eine gasgefüllte Anzeige zu sein, die eine Analoganzeige bildet, oder? So eine Glimmlampe, bei der die Länge der Glimmbedeckung mit der Spannung zunimmt. Stimmt das? Hier gibt's ein Video: http://www.chipdip.ru/video.aspx?vid=ID000282092 Richtig wirklich in Aktion sieht man's aber nicht.
Das Datenblatt der IN-13 Nixie gibt es auch auf english: http://forum.allaboutcircuits.com/showthread.php?t=22706 scroll' ein bisschen runter. edit: @jörg: Das ist eine klassische Nixie Anzeige!
Philipp Geiser schrieb: > Das Datenblatt der IN-13 Nixie gibt es auch auf english: Da ist aber der Unterschied zum ИН-13-1 nicht dargestellt. > Das ist eine klassische Nixie Anzeige! Jein. Eine "klassische" Nixie wird ja digital betrieben, nicht analog. Zumindest mag man diese nicht im Bereich partieller Glimmbedeckung benutzen. ;-) Aber ja, wir meinen dasselbe. Solche Teile habe ich noch daliegen, die aus alten Dampfradios vermutlich aus der Zeit der 1930er Jahre stammen. Ist gewissermaßen eine Glimmlampe mit sehr lang gezogenen Elektroden bzw. Katode als Draht, Anode ist eine beschichtete Wand.
Und hier noch in action, Komplett mit Beschaltung: http://www.smbaker.com/experimenting-with-in-13-bargraph-nixie-tubes
Philipp Geiser schrieb: > Und hier noch in action OK, sieht besser aus als das russische Video. Ja, ungefähr so hatte ich mir das auch vorgestellt. Aber wie man da nun jeden 5. Punkt hervorhebt (bei der -1 Variante), ist mir trotzdem noch nicht ernstlich klar.
Aha ;-) Das ist ja noch viel interessanter als Gedacht.. Die -1 Variante taucht im Netz überhaupt garnicht auf.
Das Datenblatt sagt aber die -1 Variante ist OHNE die Hervorhebung des 5.Segmentes. Im Netz ist also wohl immer die -1 variante zu sehen.
So, des Rätsels Lösung. Jedes 5te Segment ist markiert mit einem (äusserlich aufgebrachtem) weissen Punkt: x x x x x O <- Markierung x x x x x O <- Markierung Hier als vid: http://www.youtube.com/watch?v=8XnI8TIQt_k&feature=results_main&playnext=1&list=PLB24F086C458655C2 Schaut es FULLSCREEN und zählst die Segmente.
Versteh ich nicht ;-) schaut doch aus wie jede andere IN-13.
Erkenne ich nicht wirklich, und würde auch kaum Sinn machen?! Was ergibt sich denn aus dem Rest des Datenblatts, auf der 2. Seite?
Alexander schrieb: > Was ergibt sich denn aus dem Rest des Datenblatts, auf der 2. Seite? Nicht viel, leicht unterschiedliche Betriebsparameter (unterschied- liche Spannungen und Ströme), leicht unterschiedliche Toleranzen.
