Hallo Zusammen, ich bin grade dabei mich in KiCad einzuarbeiten und bin ziemlich angetan davon, was eine kostenlose Software so leisten kann. Nach den ersten gehversuchen im Schaltplan und Layout möchte ich mir nun auch eigene Bauteile erzeugen. Im Prinzip alles nicht schwierig (wenn man bloß einen Widerstand als Schaltbild und ein Footprint anlegen und verknüpfen möchte) Jetzt möchte ich aber gerne mehr als nur die vorgegebenen Felder eines Bauteils haben ... also möchte ich gerne zusätzlich Bauteiltoleranz Zulieferer sowie Bestellnummer mit ablgenen. Wie ich diese Felder anlege hab ich gefunden ... nur leider nicht wo die abgelegt werden =( Im Lib-File wird ja im Grunde "nur" das Symbol abgelegt. Kann mir jemand erklären wo und wie Kicad also meine zusätzlich angelegten Felder (und damit ja dann auch das zugehörige Footprint) hinterlegt? Ich möchte ja meine zusammhängende Lib auch gerne archivieren und ggf. weitergeben können ;-) Danke schonmal, Jakob
Moin, wie kommst Du darauf das die Felder nicht in der lib enthalten sind? Bei mir sind sie es :-)
??? bei mir nicht ... aber nichtmal im Editor ... also wenn ich z.B. das Feld Toleranz hinzufüge und das Fenster "Feldeigenschaften" wieder schließe und neu öffne, ist mein Eintrag auch wieder weg ...
ich hab folgende Version:
Application: Eeschema
Version: (2012-01-19 BZR 3256)-stable
Build: wxWidgets 2.9.3 (wchar_t,compiler with C++ ABI 1002,GCC 4.6.1,wx
containers,compatible with 2.8)
Platform: Windows XP (build 2600, Service Pack 3), 32 bit, Little
endian, wxMSW
Options: USE_PNG_BITMAPS=ON
KICAD_GOST=OFF
USE_WX_GRAPHICS_CONTEXT=OFF
USE_WX_OVERLAY=OFF
USE_BOOST_POLYGON_LIBRARY
... könnte ja von Bedeutung sein ;-)
Jakob Kleinen schrieb: > wenn ich z.B. das > Feld Toleranz hinzufüge und das Fenster "Feldeigenschaften" wieder > schließe und neu öffne, ist mein Eintrag auch wieder weg ... Da ist etwas faul. Bei mir bleibt er drin. Im Anhang noch mal die Spiel-Lib.
Guckt mal ob eure Versionen gleich sind, denn die sind des öfteren mal komplett anders je nach build... MfG
Ich hab noch mal mit BZR 3254 getestet. Funktioniert da auch. Die 3256 hatte ich nicht installiert. Allerdings benutze ich Linux. Kannst Du die lib sonst mit KiCAD bearbeiten? Schreibschutz/Benutzerverwaltung?
hm ... ich kann die geänderte Lib zwar öffnen, aber keine neuen Atribute hinzufügen ... aber jetzt kann ich ja sehen, wie das in die Lib eingetragen werden muss ... und da ich mich nicht von Editor und Konsole erschrecken lasse, komme ich ja auch so weiter =) Gibt es hier jemanden der auch die 3256 benutzt und das Problem auch hat? Oder halt genau nicht?
Angehängte Dateien:
-
100 KB

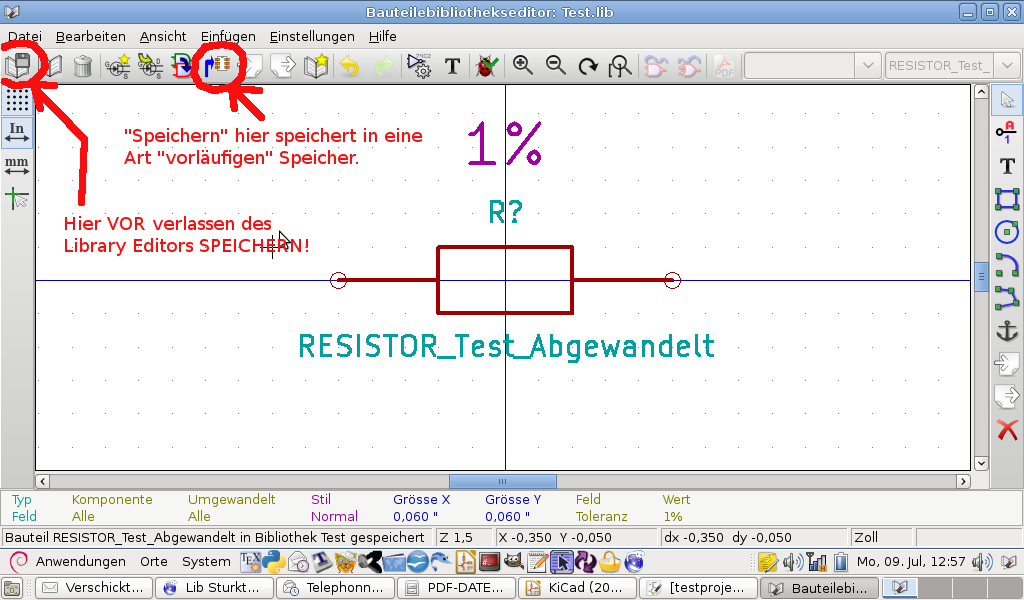

Hallo Jakob. > > Application: Eeschema > Version: (2012-01-19 BZR 3256)-stable > Build: wxWidgets 2.9.3 (wchar_t,compiler with C++ ABI 1002,GCC 4.6.1,wx > containers,compatible with 2.8) > Platform: Windows XP (build 2600, Service Pack 3), 32 bit, Little > endian, wxMSW > Options: USE_PNG_BITMAPS=ON > KICAD_GOST=OFF > USE_WX_GRAPHICS_CONTEXT=OFF > USE_WX_OVERLAY=OFF > USE_BOOST_POLYGON_LIBRARY > > ... könnte ja von Bedeutung sein ;-) Ich hab: Application: KiCad Version: (2012-01-19 BZR 3256)-stable Build: wxWidgets 2.9.3 (UTF-8,compiler with C++ ABI 1002,GCC 4.4.3,wx containers,compatible with 2.8) Platform: Linux 2.6.32-5-686 i686, 32 bit, Little endian, wxGTK Options: USE_PNG_BITMAPS=ON KICAD_GOST=OFF USE_WX_GRAPHICS_CONTEXT=OFF USE_WX_OVERLAY=OFF USE_BOOST_POLYGON_LIBRARY Also die gleiche Version wie Du aber unter Debian "Squeeze". in KiCAD bestehen mindestens drei Möglichkeiten zusätzliche Textfelder zu einem Bibliothekssymbol anzulegen. Zum einen über den Bibliothekseditor. Schau doch mal in den Anhang nach Test.lib. Test.lib enthält nur zwei Symbole. Das eine ist "RESISTOR_TEST_ORIGINAL" was eine Kopie meines Standardwiderstandes ist, und "RESISTOR_TEST_ABGEWANDELT" was eine Version des ersten Symbols mit einem Zusatzfeld für Toleranz ist. Wenn Du im Bibliothekseditor ein zusätzliches Textfeld anlegst, ist es defaultmäßig auf "sichtbar" gestellt. Wenn Du den Bibliothekseditor verläßt, musst Du UNBEDINGT Deine geänderte oder neue Bibliothek SPEICHERN! Das geht nur mit dem Button links oben in der Ecke. der andere Button "gegenwärtiges Bauteil in aktueller Bibliothek aktualisieren" speichert NICHT permanent! Aber eigentlich bekämst Du beim Schliessen des Bibliothekseditors einige Warnungen, wenn Du das abschliessende, endgültige Speichern vergessen hast. Die zweite Möglichkeit ist in Eeschema, indem ich ein individuelles Bauteil mit RECHTS anklicke, Bauteil editieren wähle und dann Editieren.... dort kann ich dann zusätzliche Textfelder für ein individuelles erstellen, die defaultmäßig auf sichtbar gestellt sind. Einige ausgewählte Textfelder lassen sich direkt editieren, und auch den Bibliotheksbrowser könnte ich von hier aus direkt starten, wenn ich denn das Symbol grundsätzlich und global ändern wollte. Die dritte Möglichkeit ist per Editor. Betrachte TestEditor.lib. Sie ist durch Bearbeitung mit einem Editor (Gedit) aus Test.lib entstanden. Ich habe einfach alles von "RESISTOR_Test_Abgewandelt" kopiert. Die Kommentar Überschrift, über den start der Definition "DEF RESISTOR_Test_Abgewandelt R 0 0 N N 1 F N" bis zum Ende "ENDDEF". Vor alle "Aabgewandelt" habe ich noch "Editor" geschrieben, und das "1%" per Hand auf "10%" geschrieben. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Schuss ins Blaue: Keine Schreibberechtigung auf das Verzeichnis oder die Datei?
Hallo Nicht neu. > Schuss ins Blaue: Keine Schreibberechtigung auf das Verzeichnis oder die > Datei? Dann würde ihm eine dementsprechende Fehlermeldung "Keine Schreibberechtigung zum Speichern der Datei <test.lib> im Verzeichnis </usr/local/kicad/share/library>" um die Ohren fliegen ;O) Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
oh man ... ich habs gefunden ... wenn man ein "leeres" Feld hinzufügt, schmeißt der Editor das sofort wieder weg ... Also nur das Feld Toleranz hinzufügen reicht nicht ... erst wenn man da auch z.B. 1% einträgt legt er das wirklich an vor den Kopf hau Naja ... ein leeres Feld mach ja auch keinen Sinn =)
Hallo Jakob. > oh man ... ich habs gefunden ... wenn man ein "leeres" Feld hinzufügt, > schmeißt der Editor das sofort wieder weg ... > > Also nur das Feld Toleranz hinzufügen reicht nicht ... erst wenn man da > auch z.B. 1% einträgt legt er das wirklich an *vor den Kopf hau* Oh, damit hätte ich erstmal nicht gerechnet....... Aber das hat mich etwas inspiriert, mit dem Editor und der Bibliothek herumzuspielen. Folgendes habe ich herausgefunden: Textfelder fangen in der Bibliothek mit F und einer Nummer an. Die Textfelder F0-F5 sind im Schaltplan darstellbar. Ab F6 nicht mehr. Nur noch im Editor. F0 vorbelegt mit Referenz F1 vorbelegt mit Wert F2 vorbelegt mit Footprint F3 vorbelegt mit Datenblatt F4 vorläufig frei F5 vorläufig frei Wenn F4 nicht belegt ist, aber F5, dann wird beim Speichern der Bibliothek F5 auf F4 geändert. Aber es wird nicht auf F3 und kleiner geändert. Die Felder können also bis auf die Vorbelegten nur am Namen erkannt werden, nicht an der "Position". Typischerweise haben die Vorbelegten auch keine Namensbezeichnung in der Bibliothek. Die Namensbezeichnung ist ein String ganz am Ende. Eine solche Zeile sieht z.B. so aus: F4 "1%" -200 100 60 H V C CNN "Toleranz" F4 ist die Feldkennzeichnung aus der Bibliothek. Der String "1%" ist der "Wert" des Feldes. -200 Verschiebung des Textursprungs um 200 Einheiten nach links. 100 Verschiebung des Textursprungs um 100 Einheiten nach oben(???) Ich glaube da ist ein Fehler von mir..... 60 ist die Textgröße. Das "V" besagt, das der Text dargestellt wird. Für unsichtbar steht dort ein "I", der Text wird dann grau dargestellt und nicht mit ausgedruckt. Der String "Toleranz" ist der "Name" des Feldes. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Bernd Wiebus schrieb: > ... > Oh, damit hätte ich erstmal nicht gerechnet....... ? Womit jetzt ? > ... > Textfelder fangen in der Bibliothek mit F und einer Nummer an. > Die Textfelder F0-F5 sind im Schaltplan darstellbar. Ab F6 nicht mehr. > Nur noch im Editor. Tauchen denn die F>6 noch in der BOM auf? dann könnte man so ja noch ne Bestellnummer oder sowas ablegen (die will ich normaler Weise ja nicht im Schaltplan finden, aber trotzdem irgendwo dabei haben) Ich komme im Moment nicht dazu ausführlich mit Text- und Lib-Editor rum zu probieren (Ich muss mit der eigentlichen Platine erstmal weiter kommen), aber vielleicht kannst du das ja auch so beantworten. > ... > Ich glaube da ist ein Fehler von mir..... wieso von dir? Programmierst du mit an KiCad? Danke auf jeden Fall schon mal
Hallo Jakob. . >> Oh, damit hätte ich erstmal nicht gerechnet....... > ? Womit jetzt ? > Das KiCAd in dem Falle das Textfeld komplett verwirft. Und nicht als Platzhalter weiterverwendet. >> Ich glaube da ist ein Fehler von mir..... > wieso von dir? Programmierst du mit an KiCad? Nein, das wäre etwas sehr .....vermessen....;O) > Tauchen denn die F>6 noch in der BOM auf? dann könnte man so ja noch ne > Bestellnummer oder sowas ablegen (die will ich normaler Weise ja nicht > im Schaltplan finden, aber trotzdem irgendwo dabei haben) > Ich komme im Moment nicht dazu ausführlich mit Text- und Lib-Editor rum > zu probieren (Ich muss mit der eigentlichen Platine erstmal weiter > kommen), aber vielleicht kannst du das ja auch so beantworten. Keine Ahnung, werde ich aber bei Gelegenheit auch mal austesten. Ich habe auch ein Zeitproblem. ;O) >> Ich glaube da ist ein Fehler von mir..... > wieso von dir? Programmierst du mit an KiCad? Nein, das wäre etwas sehr .....vermessen....;O) Aber ich lerne gerade ein wenig Python, und eines meiner Übungsprojekte ist ein Tool zum manipulieren an KiCAD Schematic files. Also so was ähnliches wie ein "ULP" bei Eagle. ;O) Ich wunderte mich nur, weil der Eintrag einer positiven Zahl dort zu einer Verschiebung nach oben führt. Das Koordinatensystem in KiCAD hat normalerweise seinen Ursprung in der linken oberen Ecke, im Gegensatz zu anderen CAD-Programmen, aber entsprechend der in der Computergrafik üblichen Weise. Demzufolge zählt die Y-Achse in KiCAD eigentlich nach oben negativ und nach unten positiv. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
