Klingelanlage: Siedle "1+n" Protokoll

#2750291
Lesenswert?

Hi,
in unserem Haus haben wir die Standard SSS Siedle 1+n Klingelanlage
(siehe auch
http://www.siedle.de/xs_db/DOKUMENT_DB/www/Systemhandbuch/Systemhandbuch_1+n_DE_036441.pdf)

In dem PDF ist schön beschrieben wie man die Anlage anschließt damit's
funktioniert und wie das Klingeln an die Anlage übertragen wird.
Mich interessiert allerdings der Rückkanal. Wie wird das Signal für das
Treppenhauslicht und für den Türöffner über die 2 Drähte übertragen?
Gerne würde ich das nämlich mit einem eigenen Endgerät am Bus
ansteuern...
Hat da schon jemand Erfahrungen?

viele Grüße,
Philipp
Gast #2750439
Lesenswert?

> Mich interessiert allerdings der Rückkanal. Wie wird das Signal für das
> Treppenhauslicht und für den Türöffner über die 2 Drähte übertragen?

von "Treppenhauslicht" kann ich im Schaltplan nichts erkennen.
#2750485
Lesenswert?

Auf Seite 4 steht:
1
Licht schalten: bei Drücken der Licht-Taste am Haus-Telefon schaltet der
2
Kontakt Li im Türlautsprecher-Modul gegen Klemme c, Dauer 0,8 Sekunden fest.

Und dann gibt es noch:
1
Türöffnen: bei Drücken der Türöffner-Taste am Haus-Telefon schaltet der
2
Kontakt Tö im Türlautsprecher-Modul gegen Klemme c, Dauer 3 Sek. fest.

Beide Signale werden irgendwie vom Haus-Telefon an die Anlage
übertragen. Ich werde vllt heute einfach mal den Strom auf Leitung '7'
messen wenn man die Tasten drückt. Eventuell wird über verschiedene
Stromstärken das Signal gegeben.
#2750524
Lesenswert?

Hi! Kannst du das genauer beschreiben? Es geht um die Spannung zwischen
welchen beiden Leitungen?
Wie hast du es herausgefunden?

Ich weiß, dass für das Klingelsignal von der Klingel --zum-->
Haustelefon die Spannungshöhe zwischen den Leitungen 1 und 7 das
Klingelsignal gibt.
Aber wie genau ist es vom Haustelefon --zur--> Klingelanlage?
#2751240
Lesenswert?

Es geschieht alles über verschiedene Spannungen. Für den Türöffner ist
in der Sprecheinheit aussen (Haustüre) ein Relais eingebaut, für den
Lichtaster braucht es ein weiteres Modul. Der Anschluss 7 ist dabei der
Klingeltaster, und sagt aus, welches Telefon gerufen wird. Ein Protokoll
gibt es bei der 1+n Anlage nicht, da immer nur ein Telefon (oder ein 2.
Paralell) gerufen wird. Und nur das Telefon, dass zuletzt gerufen wurde,
hat das Gespräch.

Wenn du wissen willst, welche Spannung wann und warum anliegt:
http://www.siedle.de/App/WebObjects/XSeMIPS.woa/cms/documentdownload/locale.deDE/did.1415/Systemhandbuch_1%2Bn_DE_036441.pdf

Schaue unter "Messwerte"
#2751502
Lesenswert?

Thomas O. schrieb:
> ich hatte mal bei Siedle wegen etwas anderem angerufen, da ich merke
> jemand mit Ahnung dran zu haben haben ich ihn etwas gelöchert und
> erfahren das diese Steuerbefehle aufmoduliert werden.

Hi,
also ich habe leider kein Oszi hier, aber habe mal die Stromstärke mit
der Soundkarte aufgezeichnet.
Beim drücken der Taster sind deutlich hohe Frequenzen im Bereich von
10kHz bis 20kHz zu erkennen. Das Frequenzmuster ist wiederholbar und
unterscheidet sich je nachdem welcher Knopf (Licht/Tür) gedrückt wird.
Es wird also tatsächlich irgendwie aufmoduliert. Aus welchen Frequenzen
es sich genau zusammensetzt kann ich so aber noch nicht erkennen...

PS: Das Signal erscheint für ca 30ms egal wie lange man den Taster
drückt.
#2753388
Lesenswert?

Hier beispielhaft ein aufmoduliertes Signal aus dem Handbuch
(http://www.siedle.de/App/WebObjects/XSeMIPS.woa/cms/page/locale.deDE/pid.221.1086.269.572.587/Servicehandbuch-Siedle-6%2Bn-Technik-Intercom-2000.html)

Genauere Informationen gibt es dort aber leider nicht. Und Siedle
schreibt, dass sie aus Datenschutz- und Patentrechtlichen Gründen die
Informationen nicht herausgeben.
Dann muss man wohl doch nochmal mit dem Oszi ran...
Angehängte Dateien:
#4723209
Lesenswert?

Zu den verschiedenen Spannungspegeln habe ich hier etwas gefunden (Seite
4)
http://www.siedle.de/xs_db/DOKUMENT_DB/www/Systemhandbuch/1+n_2013/Systemhandbuch_1+n-Technik_136441_DE.pdf

Habe kein Patent zum Protokoll gefunden, sondern einige Patente die sich
auf die Hardware mit austauschbaren Frontplatten usw. beziehen.

Falls da jemand mal mit dem Oszi rangehen sollte, bitte ein paar Auszüge
posten
Gast #5309325
Lesenswert?

Falls es noch jemanden interessiert: Ich habe mal bei der hier
installierten Anlage (Haustelefon: HTS811-0) auf den Pins 1 und 7
mitgeschnitten.

ERT ist uninteressant, das ist einfach nur ein Eingang von dem
Klingeltaster vor der eigenen Tür.

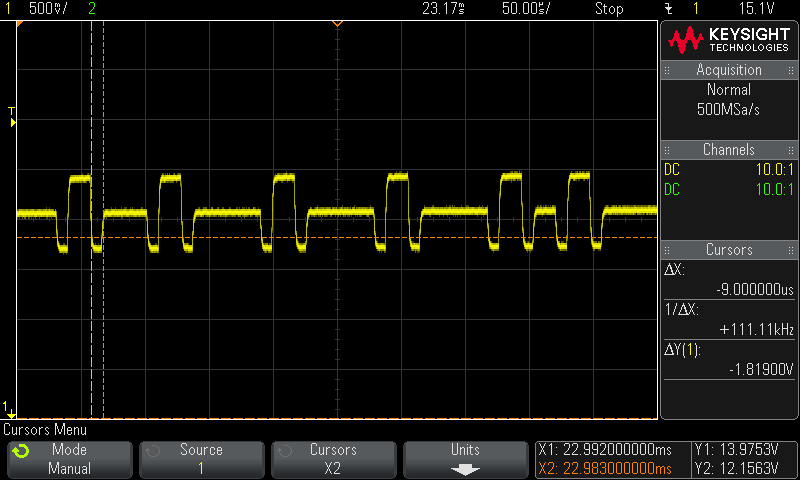

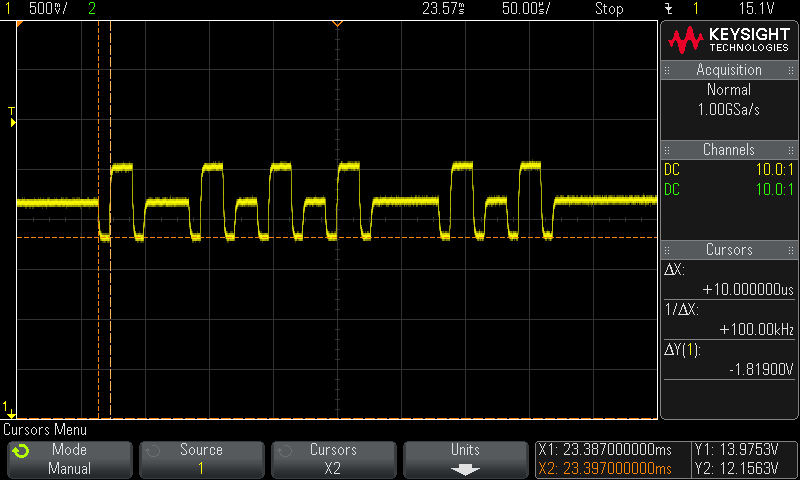

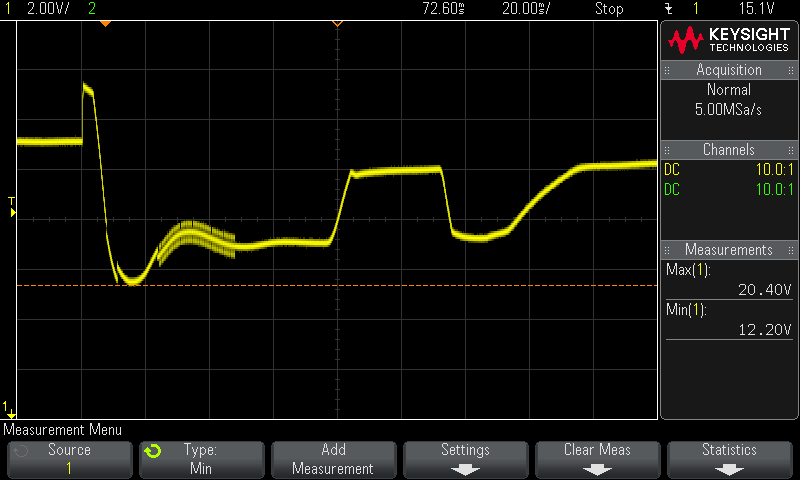

Die ersten beiden Bilder sind ein "Licht an"-Kommando, die letzten
beiden ein "Tür öffnen"-Kommando.
Angehängte Dateien:
Gast #5356632
Lesenswert?

Cool! Danke!
Ohne wirkliche Ahnung von Phasenmodulation usw sieht das für mich so aus
als wäre  einmal hoch für "gleich kommt was", dann 3 mal hoch mit kurzem
oder langem Abstand für "Licht" oder "Tür auf" und dann zweimal hoch für
"Befehl beendet". Könnte natürlich auch Zufall sein, dass die
Zeitabstände so unregelmäßig sind.
Kennt sich jemand mit sowas aus? Ich kann mir halt einfach vorstellen,
dass Siedle keine "echtes" Digitalprotokoll wie Manchester-Code benutzt
hat sondern so eine sehr einfache Kodierung damit das gut parallel zum
Audiosignal funktioniert. Man wollte ja gar nicht mehr Informationen
übertragen
Was passiert eigentlich wenn man klingelt? Oder wenn man spricht? Hast
du Lust das auch mal zu messen?
#5357996
Lesenswert?

f0m3 schrieb:
> Was passiert eigentlich wenn man klingelt? Oder wenn man spricht? Hast
> du Lust das auch mal zu messen?

Ich habe im Siedle Handbuch dazu das hier gefunden: (Seite 4)
http://www.siedle.de/xs_db/DOKUMENT_DB/www/Systemhandbuch/1+n_2013/Systemhandbuch_1+n-Technik_136441_DE.pdf
"Die Ruhespannung auf den Klemmen 1 und 7 beträgt 18 V DC. Bei Drücken
der Klingeltaste  steigt die Spannung auf 24 V DC an und geht dann auf
ca. 15 V DC zurück. Nach Abnehmen des Hörers besteht Sprechverbindung
zwischen der Türstation und dem Haustelefon. Für 30 Sekunden..."

Das kann man wahrscheinlich leicht mit einem Arduino auslesen. Etwa wie
hier: https://funduino.de/nr-11-spannung-messen
Den Arduino selber würde ich mit einem DCDC Wandler auch über 1 und 7
betreiben. Das sollte doch eigentlich stabil genug sein oder? Bleibt nur
noch die Frage wie man mit den Outputs des Arduino diese Signale auf die
Leitung bekommt. Hier gibt es doch bestimmt jemanden der das kurz
erklären kann oder? Reicht es beim Arduino GND mit einem Widerstand auf
Klemme 7 zu legen ? Wie kriegt man dann die negativen "Ausschläge" hin?
