Abschätzung Codegröße Mikrocontroller

[Frank Fritzen (Gast)]

Hallo zusammen!

Ich habe eine etwas ungewöhnliche Frage, die man eigentlich auch
garnicht richtig beantworten kann - es geht mir vielmehr um eine
ungefähre Einschätzung von Leuten, die schon länger mit uCs arbeiten und
ggf. schonmal ähnliche Projekte realisiert haben.

Ich möchte einen Drucksensor bauen mit einem DMS. Als Ausgang soll ein
4-20mA-Signal herauskommen. Das ganze Konstrukt soll 4
7-Segment-Anzeigen haben und über zwei Taster bedienbar sein.

Der Mikrocontroller, der mir momentan vorschwebt, ist einer mit 2k FLASH
und 128Byte RAM.

Ich hätte gerne mal eine Einschätzung, ob mein Vorhaben in so einen
Controller passen könnte, oder ob man es gleich vergessen kann.

Zum Programm:
-------------

ADC einlesen

bisschen mitteln zur Messwertberuhigung

bisschen Rechnerei (natürlich alles fixed point und ohne Multiplikation
/ Division)

Analogausgabe mittels PWM (Hardware)

Anzeige des Messwertes über die 7-Segment-Anzeigen (multiplex über
Schieberegister, welche am SPI-Port des uCs hängen)

kleines Menü, in welchem Einstellungen über die Tasten gemacht werden
können

------------------------------------------------------------------------
--

Ich habe soweit schon fast alles am laufen, bis auf das Menü (hier
kommen eigentlich noch ein paar Funktionen zum Verstellen hinzu), sowie
eine gute Mittelung für die Messwerte...die fehlt auch noch.

Einfach einen Mittelwert über die letzten 8, 16 oder was auch immer ist
nicht so schön im Ergebnis, da hätte ich lieber einen gleitenden
Mittelwert, aber der schluckt halt Speicher

UND DER IST RAR.

Momentan belege ich ca. 1300 Byte Daten, da ist noch ein bisschen Platz,
aber das RAM ist schon zu 96Byte ausgenutzt. Dann noch 20Byte Flash mit
Konstanten.

Was meint ihr, ist das einfach zuviel, für so einen kleinen Prozessor?
Jetzt nicht von der Leistung :) sondern vom Platz? Würdet ihr für sowas
einen größeren nehmen?

Ich habe mich für den entschieden, weil er einen 16Bit differentiellen
Wandler drin hat, der einiges an Analog-Front-End spart (auch wenn der
die vollen 16Bit nicht hergibt). Trotzdem kann ich mit ner einfachen
Verstärkerstufe direkt an den ADC gehen.


Wäre mal über Erfahrungswerte von Euch erfreut. Ich weiß, dass die Frage
so nicht direkt beantwortet werden kann, aber ein paar Meinungen wären
toll. Kommt ja immer auf die Qualität der Programmierung an.

Gruß

[Ulrich (Gast)]

Die 2 K Flash Speicher für das Programm könnte schon knapp werden, so
wie es aussieht, steht es da aber gar nicht so schlecht.  Die 128 Bytes
an RAM sollten eigentlich reichen - es hängt aber sehr davon ab wie viel
der µC bzw. Compiler davon für den Stack braucht.

Wenn der Speicher für einen echten Gleitenden Mittelwert nicht reicht,
kann man auch erst normal mitteln, und dann das gleitend nur noch mit 4
Einträgen machen. Das sollte schon reichen damit man keine so großen
Sprünge bekommt.


Sonst ist es eher besser erst einen µC mit etwas mehr Flash-Speicher
einzuplanen - beim ersten Exemplar kommt es auch 1 EUR mehr eigentlich
nicht an. Der RAM Bedarf lässt sich eigentlich relativ gut vorher
abschätzen.

Bei einem so kleinen Programm, das offensichtlich nicht Zeitkritisch
ist, gibt es auch die Möglichkeit erst das Programm zu schreiben, und
sich dann erst auf das genaue µC Modell festzulegen - mit einem Compiler
ist das oft noch eine kleine Änderung.

[Peter II (Gast)]

Wie hast du bis jetzt Programmiert? Wele sprache? Um welche CPU geht es?

In 2k bekommt man schon eine menge rein, das sollte hier bequem reichen.

Ein gleitender Mittelwert über 8 Werte kostet doch auch nur 8x8byte ram.
flash so gut wir gar nicht.

du Rechnest einfach jeden wert/8 und speicherst ihn in einem array mit
der größe 8. Den aktuellen wert kannst du duch die summe dieser 8werte
ermitteln.

[Frank Fritzen (Gast)]

Vielen Dank schonmal für eure schnellen Antworten!

Ulrich schrieb:
> Die 2 K Flash Speicher für das Programm könnte schon knapp werden, so
> wie es aussieht, steht es da aber gar nicht so schlecht.  Die 128 Bytes
> an RAM sollten eigentlich reichen

:-) Irgendwie habe ich es hier genau anders herum vorliegen.

Ulrich schrieb:
> es hängt aber sehr davon ab wie viel
> der µC bzw. Compiler davon für den Stack braucht

Was ist denn die beste Variante, um den klein zu halten? Also ich habe
z.B. schon bemerkt (ich probiere hier ja schon an etlichem rum), dass
allein der Zugriff auf eine Funktion erheblich viel Speicher frisst.

Ich hatte z.B. eine io_functions.c, in der ich einen Portpin für den
Latch der Schieberegister getoggled habe. Aufgerufen halt durch
io_toggle_latch(); In der Funktion stand nichts weiter, als "PORTPIN
HIGH; PORTPIN_LOW". Diese beiden Anweisungen habe ich mal direkt an die
Stelle gesetzt, wo die Funktion aufgerufen
wurde...Speicherplatzersparnis: gut 20Byte.

Ulrich schrieb:
> Wenn der Speicher für einen echten Gleitenden Mittelwert nicht reicht,
> kann man auch erst normal mitteln, und dann das gleitend nur noch mit 4
> Einträgen machen.

Stimmt. Werde ich probieren.

Ulrich schrieb:
> Sonst ist es eher besser erst einen µC mit etwas mehr Flash-Speicher
> einzuplanen

Klar, sind nur nicht so viele mit 'nem differentiellen ADC vorhanden.
War halt praktisch.

Ulrich schrieb:
> Bei einem so kleinen Programm, das offensichtlich nicht Zeitkritisch
> ist, gibt es auch die Möglichkeit erst das Programm zu schreiben, und
> sich dann erst auf das genaue µC Modell festzulegen

So mache ich es auch, aber wie gesagt, der ADC ;-)

Peter II schrieb:
> Wie hast du bis jetzt Programmiert?

Was genau meinst du damit? Habe zumindest jede Division / Multiplikation
vermieden (durch Additionen / Subtraktionen ersetzt), habe keine
Fließkommarithmetik drin und vergleiche oft, welche Variante weniger
Speicher verbraucht.

Peter II schrieb:
> Wele sprache? Um welche CPU geht es?

C, MSP430F2013, IAR Embedded Workbench

Peter II schrieb:
> Ein gleitender Mittelwert über 8 Werte kostet doch auch nur 8x8byte ram.
> flash so gut wir gar nicht.
>
> du Rechnest einfach jeden wert/8 und speicherst ihn in einem array mit
> der größe 8. Den aktuellen wert kannst du duch die summe dieser 8werte
> ermitteln.

Auch ein guter Vorschlag, danke.

Gruß

[Rufus Τ. F. (rufus)]

> dass allein der Zugriff auf eine Funktion erheblich viel Speicher frisst.

Hast Du mal einen release -Build gemacht? Dann dürfte der Optimierer
so einiges an Code einsparen können, und der von IAR ist so schlecht
nicht.

[Karl H. (kbuchegg)]

> Momentan belege ich ca. 1300 Byte Daten, da ist noch ein bisschen
> Platz, aber das RAM ist schon zu 96Byte ausgenutzt. Dann noch
> 20Byte Flash mit Konstanten.

Kommt mir aus dem Bauch heraus trotzdem etwas heftig vor, bei dieser
Funktionalität

> ADC einlesen
> bisschen mitteln zur Messwertberuhigung
> bisschen Rechnerei (natürlich alles fixed point und ohne
> Multiplikation / Division)
> Analogausgabe mittels PWM (Hardware)
> Anzeige des Messwertes über die 7-Segment-Anzeigen (multiplex
> über Schieberegister, welche am SPI-Port des uCs hängen)

Hast du auf Datentypen geachtet? Immer den kleinsten Datentyp nehmen,
der gerade noch ausreicht. Nicht dem µC unnötig 16 Bit Arithmetik
aufzwingen, wenn es 8 Bit auch tun?

> Habe zumindest jede Division / Multiplikation vermieden
> (durch Additionen / Subtraktionen ersetzt),

Das kann auch kontraproduktiv sein. Multiplikation ist meistens sowieso
kein Problem und Division geht eher in die Laufzeit als in die
Codegröße.

[Rufus Τ. F. (rufus)]

Karl Heinz Buchegger schrieb:
> Nicht dem µC unnötig 16 Bit Arithmetik
> aufzwingen, wenn es 8 Bit auch tun?

Das ist ein MSP430, für den stellt das kein Mehraufwand dar.

[Frank Fritzen (Gast)]

Rufus Τ. Firefly schrieb:
> Hast Du mal einen release -Build gemacht?

Nein, bis dato nicht.

Karl Heinz Buchegger schrieb:
> Hast du auf Datentypen geachtet?

Schon. An manchen Stellen brauche ich halt mal einen int32 oder
ähnliches, damit ich mir Prozente mit zwei Nachkommastellen vor das
Komma holen kann, um nicht zuviel Genauigkeit zu verlieren. Dann halt
ein paar Berechnungen damit, dann wird die Zahl schonmal größer.

Karl Heinz Buchegger schrieb:
> Das kann auch kontraproduktiv sein. Multiplikation ist meistens sowieso
> kein Problem und Division geht eher in die Laufzeit als in die
> Codegröße.

Ich habe immer parallel einmal die Multiplikation/Division regulär und
dann zum Vergleich mit reiner Addition/Subtraktion - immer war letztere
Variante etwas kleiner.

Hier mal mein Code zum Multiplizieren/Teilen:

int32_t divide_multiply_number( uint8_t operand,
                                int32_t source_number,
                                int32_t div_multi )
{
  int32_t div_multi_number = 0;
  uint8_t sign = 0;

  if( (source_number == 0) || (div_multi == 0) )
  {
    return 0;
  }

  if( source_number < 0 )
  {
    sign |= 0x01;
    source_number = ( source_number - (source_number + source_number));
  }

  if( div_multi < 0 )
  {
    sign |= 0x02;
    div_multi = (div_multi - (div_multi + div_multi));
  }

  if( operand == MULTIPLY )
  {
    while( div_multi )
    {
      div_multi_number += source_number;
      div_multi--;
    }
  }
  else if( operand == DIVIDE )
  {
    for( div_multi_number = 0;
         source_number >= div_multi;
         source_number -= div_multi )
    {
      div_multi_number++;
    }
  }

  if( (sign == 1) || (sign == 2) )
  {
    return (div_multi_number - (div_multi_number + div_multi_number));
  }

  return div_multi_number;
}

Wo der Stack halt direkt 26Byte verbraucht, ist wenn ich diese Funktion
in sich selber nochmal aufrufe:

// in der main

...
test = calc_percent_times_hundred_of_adc_span( adc_control.adc_result );
...


// die Funktion "calc_percent_times_hundred_of_adc_span"

int16_t calc_percent_times_hundred_of_adc_span( uint16_t adc_value )
{
  return divide_multiply_number( DIVIDE,
                                (divide_multiply_number( MULTIPLY,
                                 adc_value - adc_control.adc_lower_value,
                                                         10000 )),
                                adc_control.adc_span );
}

// die ruft halt oben geposteten Code auf, der sich nochmal selber aufruft.

Programmiere ich zu umständlich?

[Karl H. (kbuchegg)]

Frank Fritzen schrieb:
> Rufus Τ. Firefly schrieb:
>> Hast Du mal einen release -Build gemacht?
>
> Nein, bis dato nicht.

Dann sind deine Zahlen 'Fantasiezahlen'.
Lass den Compiler optimieren und dann sieht man weiter. Vorher hat das
keinen Sinn.

> Programmiere ich zu umständlich?

Für meinen Geschmack: schon.

[Michael A. (Gast)]

Frank Fritzen schrieb:
> Einfach einen Mittelwert über die letzten 8, 16 oder was auch immer ist
> nicht so schön im Ergebnis, da hätte ich lieber einen gleitenden
> Mittelwert

Und was spricht gegen ein IIR-Filter - braucht kaum Speicher und sieht
hübsch aus.

[Frank Fritzen (Gast)]

Karl Heinz Buchegger schrieb:
> Dann sind deine Zahlen 'Fantasiezahlen'.

OK, was muss ich denn ändern wenn ich das ganze auf den uC lade?
Optimiert der nicht von selber? Muss gestehen, dass ich nicht weiß, was
man dort eintragen muss.

Michael A. schrieb:
> Und was spricht gegen ein IIR-Filter - braucht kaum Speicher und sieht
> hübsch aus.

Nichts. Habe jetzt gerade mal danach gegoogelt, sehe nur leider nicht so
wirklich, wie das in C am besten umgesetzt wird.

[Frank Fritzen (Gast)]

Karl Heinz Buchegger schrieb:
> Für meinen Geschmack: schon.

Was wäre besser? Meinst du, einfach die Multiplikation / Division
machen?

[Rufus Τ. F. (rufus)]

Frank Fritzen schrieb:
> Optimiert der nicht von selber?

Im Debug-Build wird überhaupt nicht optimiert. Beim Release-Build lässt
sich nach Geschwindigkeit und/oder Codegröße optimieren, und es gibt
diverse weitere Konfigurationsmöglichkeiten.

[Bon z'O (Gast)]

Was soll die Sparerei am controller ? 20 cents sparen fuer einen Haufen
Probleme ? Nimm doch einen vernuenftigen Controller, zb einen mit 32kb
Flash.

Ein Mittelwert braucht uebrigens fast keinen Speicherplatz.

[Frank Fritzen (Gast)]

Rufus Τ. Firefly schrieb:
> Im Debug-Build wird überhaupt nicht optimiert. Beim Release-Build lässt
> sich nach Geschwindigkeit und/oder Codegröße optimieren, und es gibt
> diverse weitere Konfigurationsmöglichkeiten.

OK, das schau ich mir gleich mal an!

Bon z'O schrieb:
> Was soll die Sparerei am controller ? 20 cents sparen fuer einen Haufen
> Probleme ? Nimm doch einen vernuenftigen Controller, zb einen mit 32kb
> Flash.

Darum geht es nicht. Ich schrieb doch, dass es mir vorrangig um den ADC
geht. Hintergrund dazu ist auch noch der Platz auf meiner Platine. Da
würde ich auf soviel zusätzliches Zeug verzichten, wie es geht.

Und ich versuche ja erstmal, ob es passt. Wenn nicht, dann geht es halt
nicht. Aber ich kann ja nicht direkt kapitulieren ;-)

[W.S. (Gast)]

Frank Fritzen schrieb:
> OK, das schau ich mir gleich mal an!

Mit was für einem Controller hantierst du eigentlich herum?
Bei dieser Aufgabe würde ich schlichtweg Assembler nehmen. Und
Gleitkomma ist bei 2K Codebereich auch drin. Meine PIC-GK-Lib braucht
weniger als ein halbes K, da wären noch 1,5 K frei. Bei deinem uC
müßtest du schauen, ob und was für eine GK-Lib du hast / bekommen kannst
/ dir selber schreiben kannst.

Ansonsten zum gleitenden MW:
- Ringpuffer machen
- alten letzten Wert abziehen
- aktuellen Wert addieren
- aktuellen Wert an Stelle des alten schreiben.

Geht einfach und schnell.

W.S.

[Peter D. (peda)]

Frank Fritzen schrieb:
> Hier mal mein Code zum Multiplizieren/Teilen:

Sowas selber zu schreiben ist quatsch. Die Compilerfunktionen sind so
gut optimiert, das kriegst Du selber nie so hin.

96Byte SRAM-Verbrauch klingt schon heftig für diese Aufgabe. Zeig
dochmal die ganzen Variablendeklarationen.

Auch auf nem 16-Bitter kann es sich lohnen, immer den kleinst möglichen
Datentyp zu verwenden. Zumindest die RAM-Last verringert sich dadurch.

Ob die 2kB für den MSP reichen, kann ich nicht einschätzen. Auf einem
8051 oder AVR reichen sie bequem. Selbst float wäre dann kein Problem.
Die float-Lib braucht etwa 1kB und dann bleiben noch 1kB für die
Applikation.

Was Gift für die Codegröße ist, ist der gefürchtete Spaghettikode.
Wann immer möglich, teile alles in kleine Unterfunktionen auf. Und
benutze Schleifen, selbst bei nur 2 Wiederholungen.

Habe keine Angst vor dem Stackverbrauch bei Funktionsaufrufen. Beim
Optimierungslauf sollte ein guter Compiler automatisch alle nur einmal
verwendeten Funktionen inlinen.


Frank Fritzen schrieb:
> Wo der Stack halt direkt 26Byte verbraucht, ist wenn ich diese Funktion
> in sich selber nochmal aufrufe:

Rekursionen sollte man generell vermeiden. Sie sehen nur hübsch aus,
sind aber ineffektiv.
(fast) immer kann man eine Rekursion als Schleife umschreiben.
Mit viel Glück erkennt manchmal auch der Compiler, daß eine Rekursion
nur eine verkappte Schleife ist und optimiert sie wieder zurück als
Schleife.


Peter

[Peter D. (peda)]

Frank Fritzen schrieb:
> Ich habe immer parallel einmal die Multiplikation/Division regulär und
> dann zum Vergleich mit reiner Addition/Subtraktion - immer war letztere
> Variante etwas kleiner.

Definiere "etwas".
Die Einsparung ist auch nur einmalig.
Dafür können aber die Aufrufe teurer werden. Der Compiler muß vielleicht
mehr Register retten. Bei den Lib-Funktionen weiß er aber genau, welche
Register sie benutzen.

Auch spart es nochmals, wenn man nur unsigned rechnet. Die ADC-Werte und
die Anzeige sind ja in der Regel nur positiv bzw. man addiert erst ganz
zum Schluß einen Offset.


Peter

[Frank Fritzen (Gast)]

So Leute, ich melde mich mal zurück.

Vielen Dank für die ganzen Beiträge!!! Ich werde mich zu den einzelnen
Anmerkungen noch genauer äußern.

Ich habe nur vorerst ein ganz anderes Problem mit meinem Messwert. Den
bekomm eich eingfach nicht still.

Mal eben zum Setup:

Ein DMS-Drucksensor mit, welcher in Ruhelage eine Spannung von 62uV
liefert. Bei Vollausschlag liegt er bei 10,05mV.

Die Referenzspannung ist ca. 1,2V und kommt von der internen Referenz
des MSPs. Die maximale Eingangsspannung des MSPs ist +/- 600mV, also
verstärke ich mit einem Instrumentationsverstärker (ohne den
Differenzierer) die Spannung auf eben diese 600mV. Der AD-Wandler hat
16Bit für die +/-600mV, also eine theoretische Auflösung von 18,3uV.
Diese erreicht der 16Bit S/D-Wandler vom MSP bekanntlich nicht.

An den Ausgängen des DMS habe ich noch je einen 1u gegen Masse, also
einen Tiefpass an jedem Ausgang. Von da halt auf den Verstärker und dann
zum MSP.

Soviel zur Hardware.

In Software passiert bei mir momentan folgendes: Ich nehme 8 Werte auf
und mache daraus erstmal den Mittelwert - dann folgt ein gleitender
Mittelwert (werde den IIR-Filter noch ausprobieren!) um dann
letztendlich diesen Wert zur Berechnung heranzunehmen.

Aus diesem wird dann das Tastverhältnis für die PWM des Analogausgangs
gemacht.

Dieser Analogausgang ist sehr genau. Wenn ich mir jeweils einen Wert für
4mA und einen für 20mA aufnehme, dann kann daraus jeder beliebige Wert
dazwischen berechnet werden und der stimmt auch nahezu aufs uA (da war
ich sehr erstaunt). Nur wird der Strom, also die PWM jetzt durch den
ADC-Wert bestimmt, dann eiert das ganze massivst um einen guten Wert
herum.

Das ist für mich grad erstmal das wichtigste Problem, da dies nunmal
essentiell ist für das ganze Ding.

Momentan ist das ganze noch ein ziemlich fliegender Aufbau - die Kabel
der Messzelle sind natürlich auch nicht förderlich und das Steckbrett
auch nicht, aber wo sollte ich da als erstes angreifen, um hier einen
konstanteren Wert zu erlangen?


Gruß und danke!

[pic (Gast)]

mit welcher Frequenz arbeitet der PWM und welche updatefrequenz der
Messwerte hast du ?

[Peter II (Gast)]

kannst du dir nicht einfach mal die ADC werte per UART an den PC senden
und sie dort darstellen. Dann weisst du ob der Input überhaupt sauber
ist.

[Coder (Gast)]

@Frank Fritzen
Praktisch haben deine Bauteile Fehler und Ungenauigkeiten; so einfach
(auch theoretisch) darf nicht rechnen.

[Frank Fritzen (Gast)]

pic schrieb:
> mit welcher Frequenz arbeitet der PWM

Die PWM-Frequenz liegt bei 320Hz.

pic schrieb:
> updatefrequenz der
> Messwerte

Die sind fortlaufend, das läuft alles per Interrupt - nur die
Berechnungen sind halt in der main. Ein neuer Wert ist so ca. 2-3mal pro
Sekunde fertig.

Peter II schrieb:
> kannst du dir nicht einfach mal die ADC werte per UART an den PC senden
> und sie dort darstellen.

Ja, das wär toll, aber dafür habe ich keine Ressourcen (unter anderem
Pins am UC) mehr frei. Aber ich weiß ja anhand mehrerer Breaks im Text,
dass die Variable mit meinem ADC-Ergebnis schwankt.

Wie gesagt, am Stromausgang liegt es nicht, der Wert ist mit einem fixen
Timerwert absolut konstand und bewegt sich um keinen uA!

Das kommt erst mit der Berechnung durch die ADC-Werte.

[Frank Fritzen (Gast)]

Coder schrieb:
> Praktisch haben deine Bauteile Fehler und Ungenauigkeiten; so einfach
> (auch theoretisch) darf nicht rechnen.

Das ist klar, aber ich habe die Sachen ja zusammengesteckt und dann mit
denen meine Werte ermittelt.

[Frank Fritzen (Gast)]

Peter II schrieb:
> kannst du dir nicht einfach mal die ADC werte per UART an den PC senden

Der Prozessor hat halt auch keinen Hardware-UART, das müsste auch wieder
in Software geschehen. Und meine Pins sind "verbraucht" :-\

[Peter II (Gast)]

Frank Fritzen schrieb:
> Ja, das wär toll, aber dafür habe ich keine Ressourcen (unter anderem
> Pins am UC) mehr frei. Aber ich weiß ja anhand mehrerer Breaks im Text,
> dass die Variable mit meinem ADC-Ergebnis schwankt.

aber nicht wieviel zu schwankt. Eventuell sind die werte ja komplett
unbrauchbar. Klemm doch das Display mal ab dann hast du genug pins frei.
Du braucht doch nur einen zum senden.

[Frank Fritzen (Gast)]

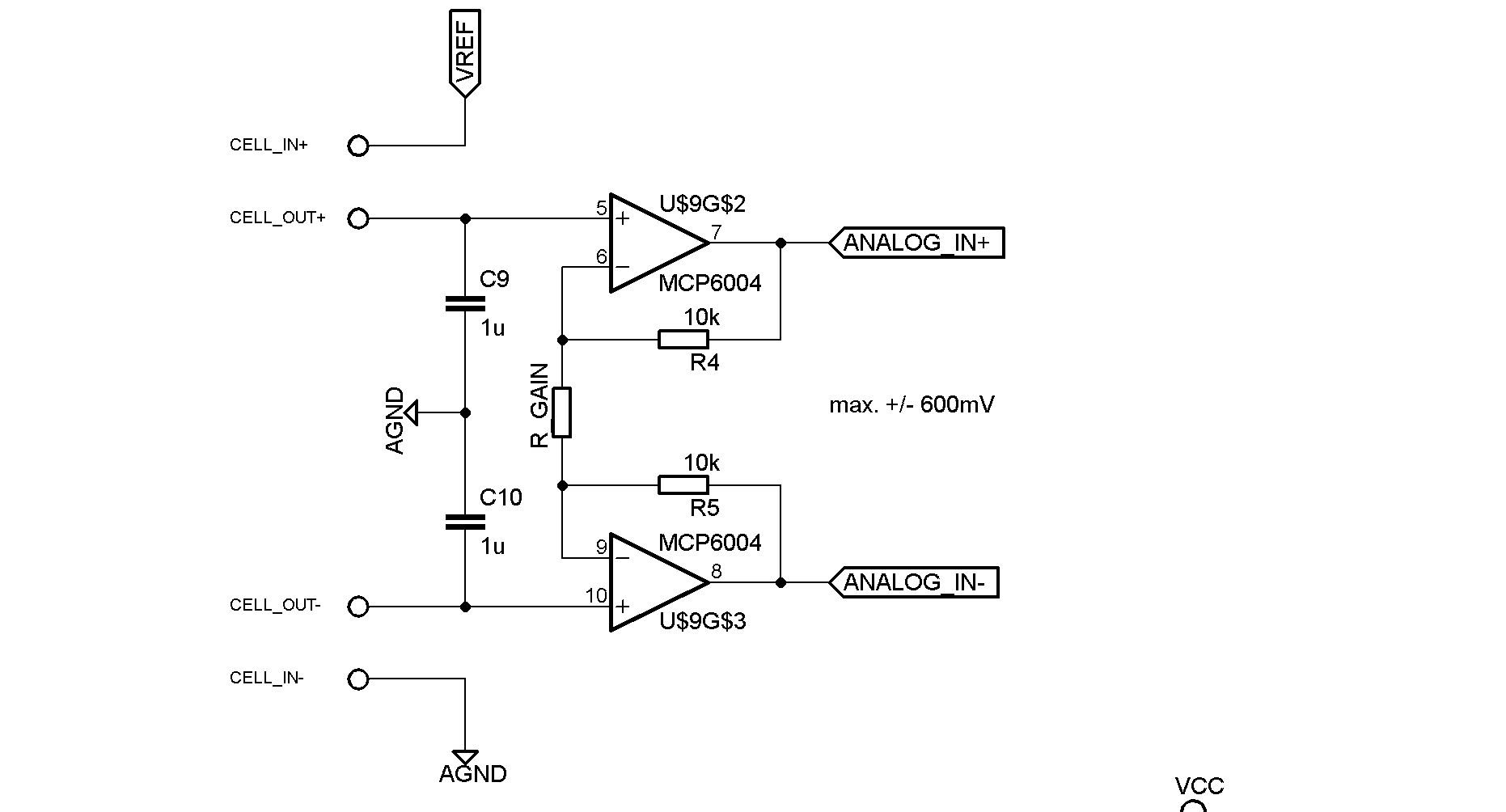

Hier mal der analoge Eingang, nur damit wir über dasselbe sprechen.

[Frank Fritzen (Gast)]

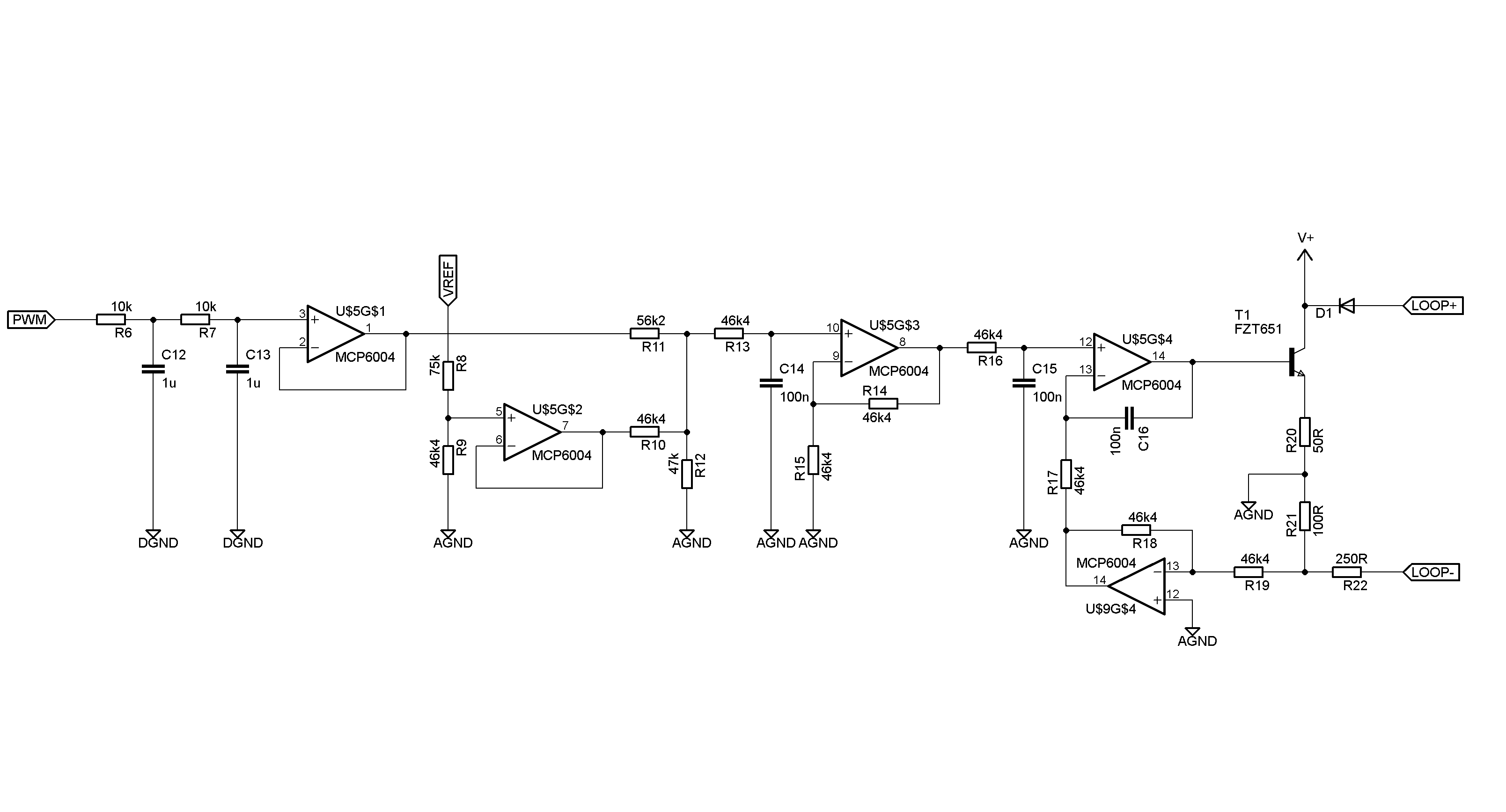

Und das ist mein Stromausgang

[Peter D. (peda)]

Frank Fritzen schrieb:
> An den Ausgängen des DMS habe ich noch je einen 1u gegen Masse, also
> einen Tiefpass an jedem Ausgang.

Es heißt nicht C-Glied, sondern RC-Glied und das aus gutem Grund, der R
ist notwendig.
Hier wirkt nur der R des DMS und der wird nur wenige Ohm betragen, d.h.
Deine 1µF sind völlig wirkungslos.

Ich würde 100k + 1µF vorschlagen.
Und unbedingt Foliekondensatoren nehmen, denn Keramik rauscht stark bei
kleinen Spannungen!


Peter

[Weingut P. (weinbauer)]

Für 4-20mA Schnittstelle kann ich die XTR-Serie empfehlen, wenig
Bauteile notwendig, wenig Platz auf der Platte. Feine Teile.

XTR115 hab ich bei mir verbaut, bin begeistert.

Was den Flashbedarf angeht, Menüs gehn mächtig an den Programmspeicher
... jedes Zeichen ein Byte, da hat man schnell n paar Hundert beisammen.

[Frank Fritzen (Gast)]

Fhutdhb Ufzjjuz schrieb:
> Für 4-20mA Schnittstelle kann ich die XTR-Serie empfehlen, wenig
> Bauteile notwendig, wenig Platz auf der Platte. Feine Teile.

Full ACK! Die habe ich auch schon verwendet, aber die haben auch einen
stolzen Preis ;-) Und mit nachträglich am Display was einstellen mit
Messbereich und so ist da auch nicht mehr so einfach. Da müsstest du
trotzdem den Weg über eine Art von DAC gehen.

[Peter D. (peda)]

Fhutdhb Ufzjjuz schrieb:
> Was den Flashbedarf angeht, Menüs gehn mächtig an den Programmspeicher
> ... jedes Zeichen ein Byte, da hat man schnell n paar Hundert beisammen.

Auf 4 * 7Segment kann man keine umfangreichen Menüs darstellen.


Peter

[Weingut P. (weinbauer)]

Frank Fritzen schrieb:
> Fhutdhb Ufzjjuz schrieb:
>> Für 4-20mA Schnittstelle kann ich die XTR-Serie empfehlen, wenig
>> Bauteile notwendig, wenig Platz auf der Platte. Feine Teile.
>
> Full ACK! Die habe ich auch schon verwendet, aber die haben auch einen
> stolzen Preis ;-) Und mit nachträglich am Display was einstellen mit
> Messbereich und so ist da auch nicht mehr so einfach. Da müsstest du
> trotzdem den Weg über eine Art von DAC gehen.

Bei mir hab ich den 4-20mA Kreis galvanisch entkoppelt um von der
Messspannung unabhängig zu werden. Also Optokoppler an die PWM, dann ne
kleine MOS Gegentaktstufe, dahinter n Pi-Glied auf den XTR.
Hab aber ne UART zur Verfügung wo ich Konfigurationswerte in den µC
schreiben kann, z.B. um die Schleife abzugleichen. Mit ner 16-Bit PWM @
100Hz hab ich da ausreichend Luft von der Auflösung her ... zumindest in
meiner Anwendung.
Eingangsseitig von der 4-20 kommend hab ich nen Brückengleichrichter
spendiert umd das Ding DAU-fest zu machen ... hat sich im Feld auch
schon bewährt ;o)

[Horst H. (horha)]

Hallo,

man könnte ja auch die ADC-Werte auf der 7-Segmentanzeige in Hex
ausgeben lassen.
Da sieht man sicher die Größe der Schwankungen.
Was ist den jetzt ein "echter" gleitender Durchschnitt?
8, 16 Werte sind nicht genug? Man kann ja auch exponentiell glätten, da
braucht es nur den vorherigen geglätten Wert.
http://de.wikibooks.org/wiki/Mathematik:_Statistik:_Glättungsverfahren#Exponentielle_Gl.C3.A4ttung
Wahrscheinlich ist ein doppelt geglätter Wert angebrachter.

[Frank Fritzen (Gast)]

Peter Dannegger schrieb:
> Auf 4 * 7Segment kann man keine umfangreichen Menüs darstellen.

Das stimmt wohl :-) Da geht nur das nötigste.

Fhutdhb Ufzjjuz schrieb:
> Bei mir hab ich den 4-20mA Kreis galvanisch entkoppelt um von der
> Messspannung unabhängig zu werden. Also Optokoppler an die PWM, dann ne
> kleine MOS Gegentaktstufe, dahinter n Pi-Glied auf den XTR.
> Hab aber ne UART zur Verfügung wo ich Konfigurationswerte in den µC
> schreiben kann, z.B. um die Schleife abzugleichen. Mit ner 16-Bit PWM @
> 100Hz hab ich da ausreichend Luft von der Auflösung her ... zumindest in
> meiner Anwendung.

Auch ne Variante! Schön! Bin hier nur leider am Bauteile sparen, wo es
nur geht. Hab ja eigentlich auch nur das "Problem", die eingangsseitigen
Messwerte zu beruhigen.

Peter Dannegger schrieb:
> Ich würde 100k + 1µF vorschlagen.

Macht keinen Unterschied. Wackelt trotzdem. Liegt eher am Wandler,
glaube ich (+meinem momentanen Scheiß-Aufbau mit der freien
Verdrahtung). Werde jetzt mal den IIR-Filter implementieren. Da habe ich
bestimmt noch paar Fragen zu gleich. Die Geschichte mit dem UART werde
ich auch mal probieren jetzt, muss ich nur erstmal nen zweiten MSP
aufbauen, hab keine Lust, alles auseinanderzureißen.

Der Sensor hat übrigens 5k Gesamtwiderstand, also auch rund 5k vor und
nach jedem C.

Fhutdhb Ufzjjuz schrieb:
> ingangsseitig von der 4-20 kommend hab ich nen Brückengleichrichter
> spendiert umd das Ding DAU-fest zu machen ... hat sich im Feld auch
> schon bewährt ;o)

Sicher sinnvoll, hab aber auch schon gehört, dass Techniker, die so
Dinger im Werk anschließen, nicht damit klarkommen, wenn nicht
hundertprozentig vorgegeben ist, wo + und wo - ist ;-)

[Frank Fritzen (Gast)]

Horst Hahn schrieb:
> Was ist den jetzt ein "echter" gleitender Durchschnitt?

Mein gleitender Durchschnitt ist ist momentan folgender:

uint16_t adc_calc_average_value( uint16_t new_value )
{
  static uint16_t values[AVERAGE_VALUES];
  static uint8_t position = 0;
  uint8_t counter;
  uint32_t averaged_value = 0;

  values[position++] = new_value;

  if( position >= AVERAGE_VALUES )
  {
    position = 0;
  }

  for( counter = 0; counter < AVERAGE_VALUES; counter++ )
  {
    averaged_value += values[counter];
  }

  averaged_value /= AVERAGE_VALUES;

  return averaged_value;
}

[Coder (Gast)]

Kannst ja mal alles abklemmen und einen Konstanter (oder Batterie per
Spannungsteiler) an den AD-Wandler-Eingang anschliessen und mal schauen
was da so passiert.

[Frank Fritzen (Gast)]

Jetzt mal ne ganz blöde Frage: Das ist doch eigentlich schon ne
IIR-Struktur, oder nicht?

[Coder (Gast)]

allerhöchstens max. ein FIR mit 1 Koeffiz. aber nicht iir

[Frank Fritzen (Gast)]

Coder schrieb:
> allerhöchstens max. ein FIR mit 1 Koeffiz. aber nicht iir

OK, und wie komme ich an (berechne ich) die Koeffizienten?

Coder schrieb:
> Kannst ja mal alles abklemmen und einen Konstanter

Das mache ich jetzt.

[Peter D. (peda)]

Frank Fritzen schrieb:
> Ein neuer Wert ist so ca. 2-3mal pro
> Sekunde fertig.

Man muß keinen gleitenden Mittelwert machen. Es reicht die Summe über
soviel Meßwerte, bis die Zeit für 2..3 Ausgaben um ist.
Z.B. eine Messung alle 1ms (Timerinterrupt) ergibt den Mittelwert über
512 Messungen und eine Ausgaberate von 1/512 = 2 je Sekunde.

Man braucht dann nur Speicher für die Summe (32Bit) und nicht alle 512
Messungen.


Peter

[Coder (Gast)]

FIR Koeffizienten zu berechnen, kann ich nicht mehr. Ist zu lange her.
Das geht aber z.B. mit SciLab (open source) oder MatLab. Ad-hoc kann ich
Dir es aber nicht erklären. Aber Du hast doch eh einen Eingangsfilter?

Die Frage, die ich mir Stelle, ist, was für eine Auflösung du erwartest?
Ich vermute, von deinen 16-Bit, bleiben effektiv 10-Bit oder weniger
über. Das macht sich dann schon sehr deutlich bemerkbar.

[Frank Fritzen (Gast)]

Peter Dannegger schrieb:
> Es reicht die Summe über
> soviel Meßwerte, bis die Zeit für 2..3 Ausgaben um ist.

So habe ich es ja im Moment. Mit der Anzahl habe ich ja ein wenig
herumexperimentiert. 4,8,16,32,64,128

Peter Dannegger schrieb:
> Man braucht dann nur Speicher für die Summe (32Bit) und nicht alle 512
> Messungen.

Das ist klar der Vorteil.

Coder schrieb:
> Die Frage, die ich mir Stelle, ist, was für eine Auflösung du erwartest?
> Ich vermute, von deinen 16-Bit, bleiben effektiv 10-Bit oder weniger
> über. Das macht sich dann schon sehr deutlich bemerkbar.

Naja, die 16Bit nicht, mir geht ja schon 1 Bit verloren, weil sich
nahezu alles im positiven Bereich abspielt.

Aber so 14 Bit wären schon nicht verkehrt. Hauptsächlich geht es mir ja
um den differentiellen Wandler.

[Coder (Gast)]

@Frank Fritzen
Es würde mich interessieren, wie stark die Werte "wackeln"? Z

um Anderen gilt: Je höher effektive Auflösung sein soll, desto
aufwändiger und anstrengender wird es.

IHMO würde ich für höhere Auflösungen einen externen AD-Wandler
benutzen, da ich es für unsinn halte einen 16-Bit Wandler in einen uC zu
packen.

Achja.  Versuch während der Wandlung, alles unnötig Digitale
auszuschalten --> Schlafmodi.

[Weingut P. (weinbauer)]

Kann auch im Layout / Verdrahtung versteckt sein der Bug, möglich das
die Masse springt durch Lastwechsel, z.B. von den Strömen der
7-Segment-Anzeige oder dir der Netzbrumm einkoppelt über ne "Antenne"

[Coder (Gast)]

Deswegen soll er auch mal alles abklemmen und einen "guten" Konstanter
anschliessen.

[Frank Fritzen (Gast)]

Coder schrieb:
> Es würde mich interessieren, wie stark die Werte "wackeln"?

Sag ich euch gleich - ich werde mal einen Schleppzeiger einbauen.

[Coder (Gast)]

Da bin ich mal gespannt. Dein Schleppanzeiger wird bestimmt schön träge
sein und mitteln. Wenn Du es trotzdem wackeln siehst...

[Frank Fritzen (Gast)]

Sodele:

Digitales Zeug noch an:

Min: 49447
Max: 49604

Ist jetzt mit festem Spannungsteiler.

[Coder (Gast)]

Upps, das ist schlecht, das wackelt überschlagsmäßig 3mV in bezug auf
deine 1,2V Referenz.

[Frank Fritzen (Gast)]

Ohne Mittelung:

Min: 49447
Max: 49604 Delta: 157

Letzte 2 Werte gemittelt:

Min: 49480
Max: 49607 Delta: 127

Letzte 4 Werte gemittelt:

Min: 49483
Max: 49603 Delta: 120

Letzte 32 Werte gemittelt:

Min: 49535
Max: 49557 Delta: 22

Letzte 64 Werte gemittelt:

Min: 49534
Max: 49562 Delta: 28

Letzte 128 Werte gemittelt:

Min: 49542
Max: 49559 Delta: 17

[Frank Fritzen (Gast)]

Ergo: Mit 128 geht es, aber jetzt reagiert halt der Ausgang nicht mehr
wirklich auf den Eingang ;-)

[Frank Fritzen (Gast)]

Schieberegister jetzt aus

Letzte 2 Werte gemittelt:

Min: 47410
Max: 47551 Delta: 121 (141 mit SR)

Letzte 4 Werte gemittelt:

Min: 47415
Max: 47536 Delta: 121 (120 mit SR)

Letzte 32 Werte gemittelt:

Min: 47460
Max: 47486 Delta: 26 (22 mit SR)

Also das Schieberegister macht keinen Unterschied. (Es ist noch an, wird
aber nicht angesteuert)

[Coder (Gast)]

Wie sieht es ohne alles aus? Und der Spannungsteiler hat natürlich eine
eigene Versorgung, von der Du weisst, dass Sie rauscharm ist?

[Frank Fritzen (Gast)]

Coder schrieb:
> Und der Spannungsteiler hat natürlich eine
> eigene Versorgung, von der Du weisst, dass Sie rauscharm ist?

Der Spannungsteiler hat als Versorgung die interne Referenz. Die ist
sicher nicht die Beste, aber die soll es später ja auch sein.

Mit den 128 Werten geht es ja eigentlich, nur wird alles so langsam.
Habe aber aucvh 1024faches Oversampling an.

[Frank Fritzen (Gast)]

Nur mal ne Frage zur Ausgangsschaltung für den Strom - gibt es da
irgendwelche Kritikpunkte? Funktionieren tut es gut, aber wenn noch
jemand nen Vorschlag hat, dann bin ich immer ganz Ohr. Meinem
Platzproblem widme ich mich später ;-)

[Coder (Gast)]

Ok, muss du für dich entscheiden. Dann könntest Du eigentlich nur noch
die Schlafmodi probieren.

[pic (Gast)]

Nimm die 1µF weg, die könnten dir solche Probleme machen.

[Frank Fritzen (Gast)]

pic schrieb:
> Nimm die 1µF weg

Welche?

[pic (Gast)]

c9 c10 .
Wenn AGND schwankt, und das macht es sicherlich, da PWM sowie
die 20mA Schleife auch auf AGND geht, verschiebt es dir die Messung.

[Weingut P. (weinbauer)]

Und Deine Versorgungsspannung ist sauber?
Schaltregler oder Linearregler, Blockkondensatoren?
Schonmal versuch das Ding von ner Batterie laufen zu lassen?

[Weingut P. (weinbauer)]

PS: die Refferenzspannung hat auch nen kleinen C?
