Voltage Multiplier geht nicht

Gast #2879131
Lesenswert?
• ▲
▼
Hallo,
Ich habe folgenden Schaltplan nachgebaut :
http://en.wikipedia.org/wiki/File:Voltage_Multiplier_diagram.PNG
Hardware :
4x 1N4007 Diode
4x 10nF Folienkondensator
1x 10V ~ 400mA Netzteil

Das Problem ist, das die Ausgangsspannung bei 22,60V= liegt.(müssten ja
eig. 40V sein)
Der Grund ist das nur das erste Dioden/Kondensator Paar funktioniert.
Einzeln funktionieren aber beide ...
Die Verbindung der Paare habe ich schon mehrmals überprüft und keine
Fehler gefunden.
Ich weis nicht worans liegt.
Hat da jmd eine Idee ?
#2879196
Lesenswert?
• ▲
▼
@  Renixor (Gast)

>Nein habe keine Kondensator dahinter.. welche größe den ?

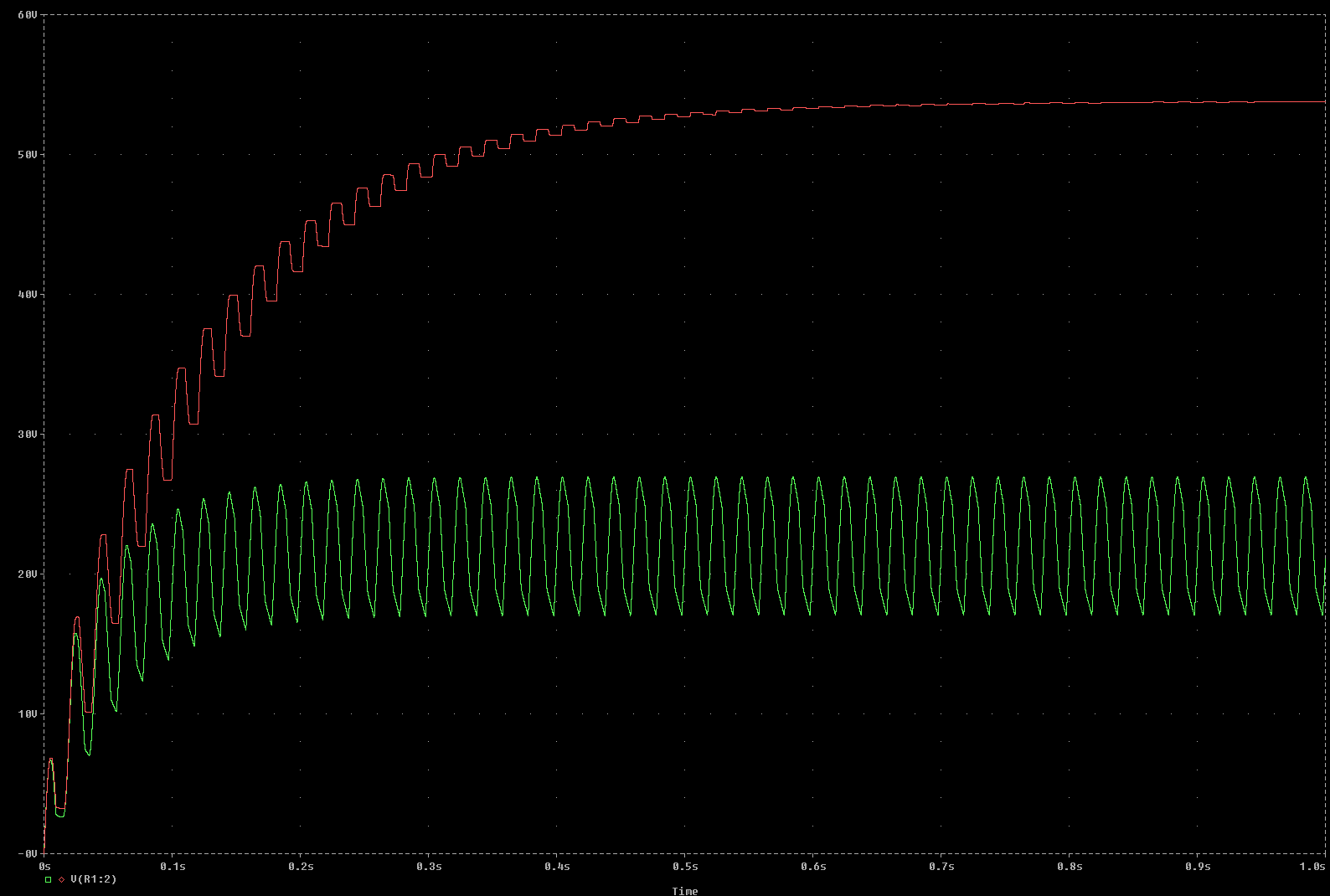

Braucht man eigentlich nicht, C2 und C4 wirken schon als
Pufferkondensator. Aber bei 50 Hz sind 10nF SEHR wenig, damit wird dein
Spannungsvervielfacher sehr schwach. Selbst ein Multimeter mit 10
MOhm EIngangswiderstand lässt die Spannung schon einbrechen. Nimm mal
10µF Elkos, dann reden wir weiter. Polung beachten!
Oder geh mit der Frequenz deutlich hoch, so 30-100kHz. Ein [[Royer
Converter]] ist hier ganz praktisch.

MFG
Falk
