Forum: Mikrocontroller und Digitale Elektronik LED Display NSM4202


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Axel S. (a-za-z0-9)


Angehängte Dateien:

Lesenswert?

Moin,

vor einiger Zeit hatte ich bei Pollin ein paar Display-Sortimente
bestellt und darin befanden sich einige Displays vom Typ NSM4202A. Die
waren (oder sind?) relativ begehrte Ersatzteile für einige CD-Spieler
von Philips. Es sind relativ kleine (Platine: 40mm x 25mm, Ziffernhöhe:
8mm) LED-Displays in COB Technologie. Will heißen: Ansteuerchip und LED
sind direkt auf die Platine gebondet.

Es ist mir gelungen, die notwendigen Informationen zur Ansteuerung zu
finden. Da hier regelmäßig Pollin-Kunden unterwegs sind, interessiert es
ja vielleicht noch jemanden :)

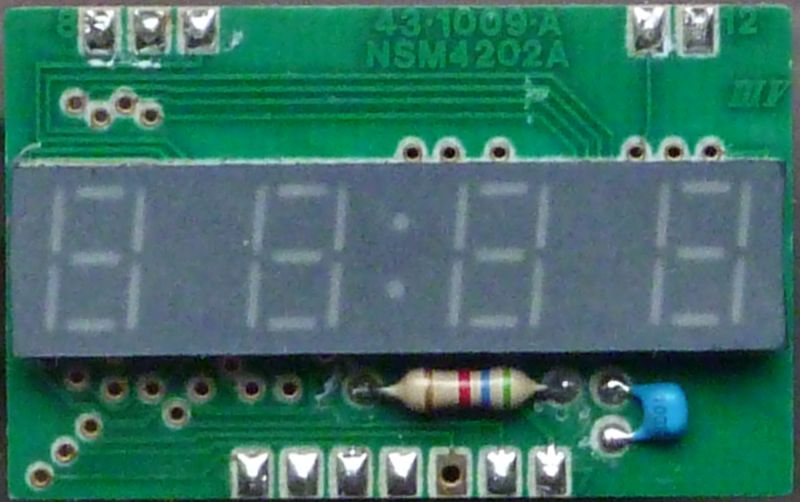

Das NSM4202 ist ein vierstelliges, grünleuchtendes Display in der
Konfiguration 88:88. Die Ansteuerung verwendet ein einfaches serielles
Protokoll. Der verbaute Treiberschaltkreis ist ein MM5450 (Datenblatt
findet sich im Web) der bis zu 35 LED treiben kann. 28 + 1 sind bereits
verbaut (4 * 7 Segmente + der Doppelpunkt). Für weitere 5 LED sind
Anschlüsse herausgeführt.

Die Pins sind numeriert von 1-7 (untere Reihe vlnr) wobei Pin 5 nicht
bestückt ist. Das wäre die Helligkeitssteuerung, wo man bei Bedarf auch
PWM-Dimmung betreiben kann. Pins 1-3 sind der serielle Bus, 4 ist Vcc
für die Elektronik, 6 ist GND, 7 ist Vcc für die LED. Pins 8-10 und
11/12 finden sich entsprechend in der oberen Reihe (wieder vlnr). Hier
können bis zu 5 weitere LED angeschlossen werden; jeweils mit der Anode
nach Pin 7.

Der MM5450 nimmt ein serielles Telegramm mit 35 Datenbits entgegen. Im
NSM4202 sind jeweils 8 Bit pro Ziffer zugeordnet:

Bit 1: Segment A
Bit 2: Segment B
...
Bit 7: Segment G

jeweils für die erste (ganz linke) Stelle. Bit 8 ist das erste
Sonderbit, in diesem Fall für die externe LED an Pin 8. Entsprechend
sind Bits 9-15 die zweite Stelle, 17-23 die dritte und 25-31 die vierte.
Bit 16 steuert den Doppelpunkt. Bits 24 und 32 vermutlich Pins 11 und
12. Auf jeden Fall ist Bit 33 für Pin 9 und Bit 34 für Pin 10.

(ich zähle die Bits in der Reihenfolge wie sie gesendet werden, Bit 1
ist also das Bit direkt nach dem Startbit)

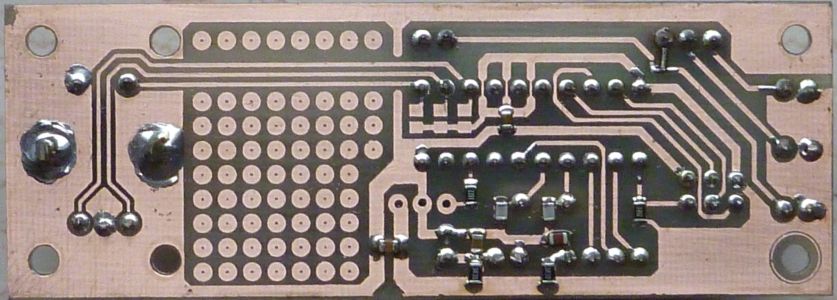

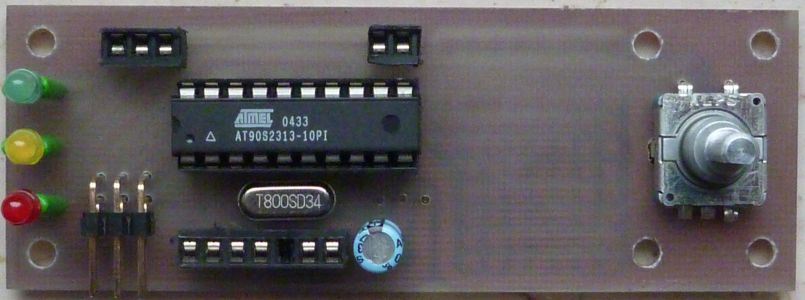

Mein Bastelprojekt ist der Timer für meinen Platinenbelichter.
Entsprechend habe ich noch 3 Status-LED und einen Dreh-Encoder
vorgesehen. Die Software ist derzeit ein Demo- und Testprogramm für
Display und LED und sollte alle Fragen zur Ansteuerung des NSM4202
beantworten.


XL

von Axel S. (a-za-z0-9)


Lesenswert?

Korrektur:

Axel Schwenke schrieb:
> Bit 8 ist das erste Sonderbit, in diesem Fall für die externe LED an Pin 8.

Bit 8 treibt die rote LED. Also Pin 10.

> Auf jeden Fall ist Bit 33 für Pin 9 und Bit 34 für Pin 10.

Bit 33 steuert die gelbe LED, ist also Pin 9. Bit 34 steuert die grüne
LED, ist dann Pin 8.


XL

von Axel S. (a-za-z0-9)


Lesenswert?

Noch ein Nachtrag:

Die Stromaufnahme dieses Displays ist übrigens nicht ganz ohne. Ich habe
für die Anzeige 28:08 + eine externe LED (also 5+7+1+6+7+1 = 27 LED)
eine Stromaufnahme von 200mA gemessen. Wenn alle 34 Stromquellen aktiv
sind (29 interne + 5 externe LED) dann macht das maximal 250mA


XL

von PopCorn (Gast)


Lesenswert?

Hallo,

hat jemand so ein Display übrig?
Würde gern für ein fairen Preis es jemandem abkaufen.

Danke

von Axel S. (a-za-z0-9)


Lesenswert?

PopCorn schrieb:

> hat jemand so ein Display übrig?
> Würde gern für ein fairen Preis es jemandem abkaufen.

Für das Porto + eine Tüte Gummibärchen kannst du eins haben ;)

axel(punkt)schwenke(at)gmx(punkt)de

Und wenn du dich hier anmelden würdest, könnte man dir auch direkt eine
Nachricht schreiben.


XL

von PopCorn (Gast)


Lesenswert?

Axel Schwenke schrieb:
> Für das Porto + eine Tüte Gummibärchen kannst du eins haben ;)
>
> axel(punkt)schwenke(at)gmx(punkt)de

Du hast eine E-Mail. ;-)

Danke

von PopCorn (Gast)


Lesenswert?

PopCorn schrieb:
> Du hast eine E-Mail. ;-)

Hallo Axel,

hast Du meine E-Mail nicht erhalten?

Melde Dich bitte...

Danke

von Robert (Gast)


Lesenswert?

Hallo Axel,

auf der langen Suche nach brauchbaren Informationen bin hier hier im
Forum gelandet.

Mein PHILIPS CD-202 Silberscheibenbeschleuniger hat auch so ein
LED-Display verbaut.

Sollte sich noch so ein Teil in Deinem Fundus befinden, würde ich gerne
"zuschlagen".

Der CD-Player spielt natürlich auch ohne ein einwandfrei anzeigendes
Display (bei meinem fehlen 3 "Striche"), aber ein fein restaurierter
Player der 2. generation wäre mir lieber.

Gruß aus Frankfurt

Robert

von Axel S. (a-za-z0-9)


Lesenswert?

Melde dich bitte direkt bei mir. Entweder als angemeldeter Benutzer über
die "Nachricht an Benutzer" Funktion oder direkt per Email.

von Robert (Gast)


Lesenswert?

Ich kann mich-trotz korrekten Angaben-nicht einloggen.

Ich probiere es morgen erneut.

Danke für die schnelle Antwort, Gruß Robert

von Jörg H. (haerter)


Lesenswert?

Moin, wollte mal fragen, ob noch Displays vorhanden sind?
Danke schon mal für die Antwort!

von Axel S. (a-za-z0-9)


Lesenswert?

Die Displays sind mittlerweile alle weg.

von Michael Kauzner (Gast)


Lesenswert?

Ich bräuchte so ein Display, nur wenn es rot leuchtet, für einen Grundig
CD 8200 wo es reingehört.
Grundig hatte schon ein paar Jahre nach dem Kauf des Players keine Teile
mehr, der Player funktioniert, nur ohne Anzeige.
Das Teil nennt sich eigentlich NSM4202A.

Danke im Voraus

von Vladimir B. (vladimir_b762)


Lesenswert?

Axel S.
> Mein Bastelprojekt ist der Timer für meinen Platinenbelichter.
> Entsprechend habe ich noch 3 Status-LED und einen Dreh-Encoder
> vorgesehen. Die Software ist derzeit ein Demo- und Testprogramm für
> Display und LED und sollte alle Fragen zur Ansteuerung des NSM4202
> beantworten.
>
>
> XL
Hallo.
Bitte senden Sie mir Software für
Mikrocontroller Atmel AT 90S2313 wenn es
Vielleicht. Danke.

von Axel S. (a-za-z0-9)


Lesenswert?

Vladimir B. schrieb:
> Bitte senden Sie mir Software für
> Mikrocontroller Atmel AT 90S2313

Das ZIP mit der gewünschten Software befindet als Anhang im
Eröffnungsthread. Seit gut 10 Jahren ...

von Vladimir B. (vladimir_b762)


Lesenswert?

Ok, Danke!

von Erik S. (escheunemann)


Lesenswert?

Hallöchen!

Wenn noch jemand ein oder mehrere solcher NSM4202-Displays da hat, ich
suche ganz verzweifelt noch 2 Stück.

Danke schonmal!
Erik
