Hallo, ich arbeite mich gerade in KiCAD ein und habe zwei wahrscheinlich banale Probleme Ich finde einfach keine Drosselspule oder eine möglichkeit, eine 230V-Spannungsquelle einzufügen, gibt es so was vielleicht noch gar nicht? Vielen Dank schon einmal und noch ein frohes neues Jahr Mfg

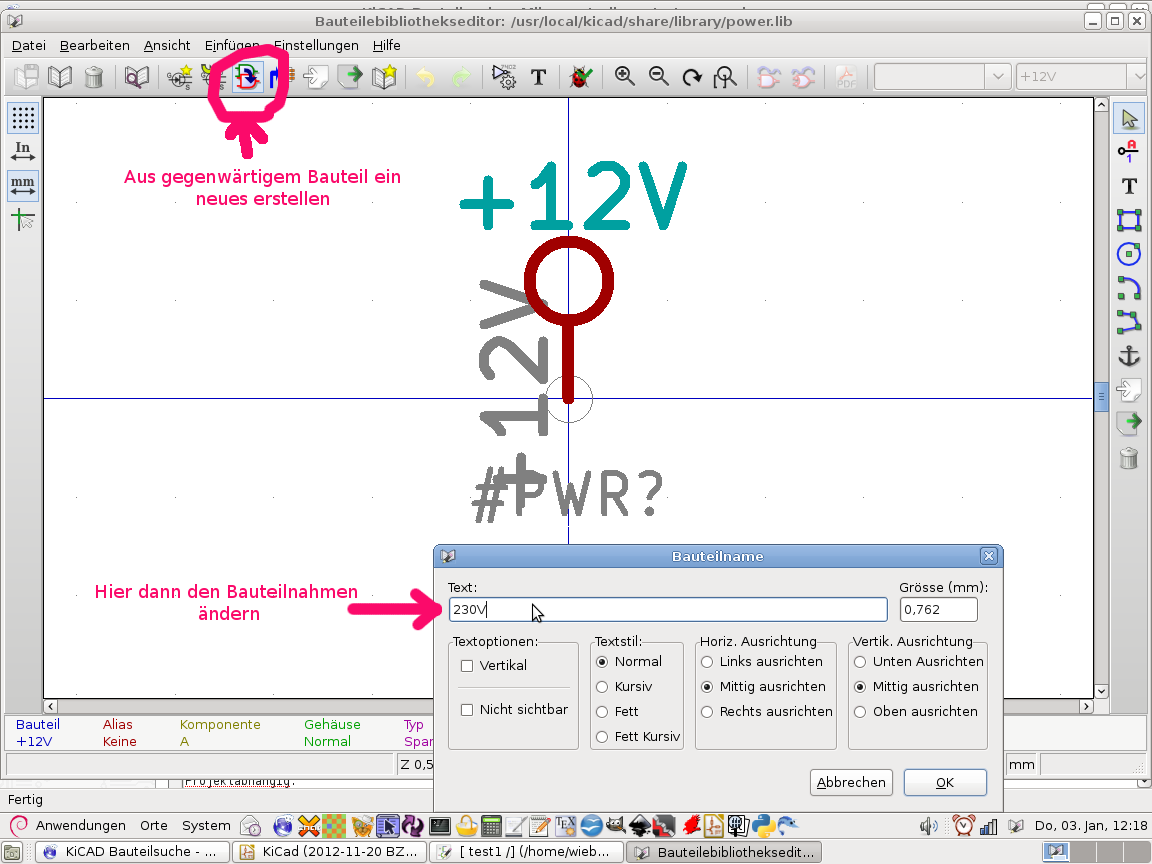

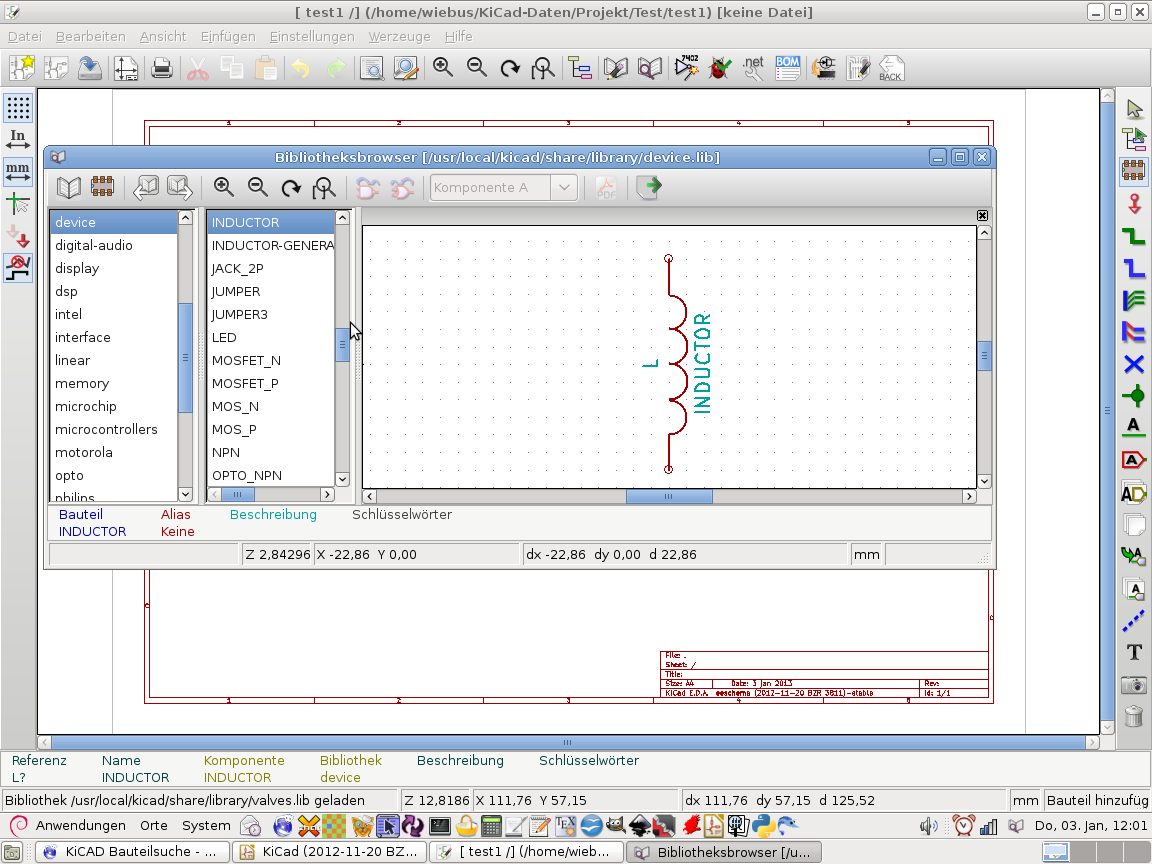

Hallo Markus. > Ich finde einfach keine Drosselspule Unter "Device" nach "Inductor" suchen. Siehe Bild im Anhang: DrosselWaehlen.png Wenn Du "europäische" DIN60617 symbole wünschst, schau hier: http://www.mikrocontroller.net/articles/KiCAD#Symbolbibliotheken > oder eine möglichkeit, eine > 230V-Spannungsquelle einzufügen, > gibt es so was vielleicht noch gar > nicht? Richtig. Wie viele Spannungsquellen hättest du den gerne in der Bibliothek und wie sollten sie gestaffelt sein? Würden 0,1V Schritte reichen oder doch besser 0,01V Schritte? ;O) Es sind halt nur die gängigsten abgelegt. Du erstellst eigene durch Bearbeitung mit dem Bibliothekseditor. Spannungsquelle wählen, z.b. +12V und plazieren. Plaziertes Bauteil rechts anklicken > ev. Klarstellung der Auswahl > Editieren > Im Bibliothekswditor bearbeiten. Dort aus dem oberen Toolbar wählen: Aus aktuellem Bauteil ein neues erstellen. Dann den Namen in 230V ändern. Jetzt noch den Pinnamen in 230V ändern (Pin rechts anklicken > editieren) und abspeichern. Dabei aufpassen: Passende Bibliothek wählen. Siehe Bild im Anhang: NamenAendern.png So ist 230v.lib im anhang entstanden. Am besten man legt sich seine eigene Bibliothek an, mit den Bauteilen, die man selber immer sehr häufig braucht. Ist mit Sicherheit aber auch Projektabhängig. Anmerkung: Der Name eines Bauteils kann immer nur bei Neuerstellung (was auch die Neuerstellung aus einem anderen Bauteil heraus einschliesst) geändert werden. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo, vielen Dank für die schnelle und vor allem so ausführliche Antwort! Ich hab meine Probleme mit der Drosselspule weil ich so etwas suche: http://www.elektronik-kompendium.de/public/schaerer/bilder/netzfilt.gif Ich weiß nicht wie ich die Spulen hinbekommen soll damit ich danach auch das passende Footprint wählen kann MfG
Hallo Markus. > Ich hab meine Probleme mit der Drosselspule weil ich so etwas suche: > > http://www.elektronik-kompendium.de/public/schaerer/bilder/netzfilt.gif > Ah, eine stromkompensierte Drossel. Das Symbol ist aber kein "offizielles" aus der DIN60617, obwohl es oft verwendet wird. > Ich weiß nicht wie ich die Spulen hinbekommen soll damit ich danach auch > das passende Footprint wählen kann Entweder das Symbol für einen Trafo zweckentfremden (vom Prinzip her ist es ja durchaus auch ein Trafo), oder halt selber ein Symbol erstellen. Das ist auch nicht besonders schwer. Siehe im Anhang "stromkompdrossel.lib" Du must nur darauf achten, das die Pin nummern des Symbols mit den Pad Nummern des Footprints korerespondieren. Möglicherweise hilft Dir das hier weiter: http://www.mikrocontroller.net/wikifiles/a/a9/SymboleFuerKiCad318082009-RevC-DE.pdf Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo, vielen Dank, damit kann ich jetzt auf jeden Fall einmal weiterarbeiten :) Schön das du hier so schnell Hilfe anbietest!
Noch ein Nachtrag Kann man Bauteile "auflösen"? Ich finde das sehr unpraktisch mit dem Relais, da ich eigentlich gerne Last und Steuerungsteil trenne

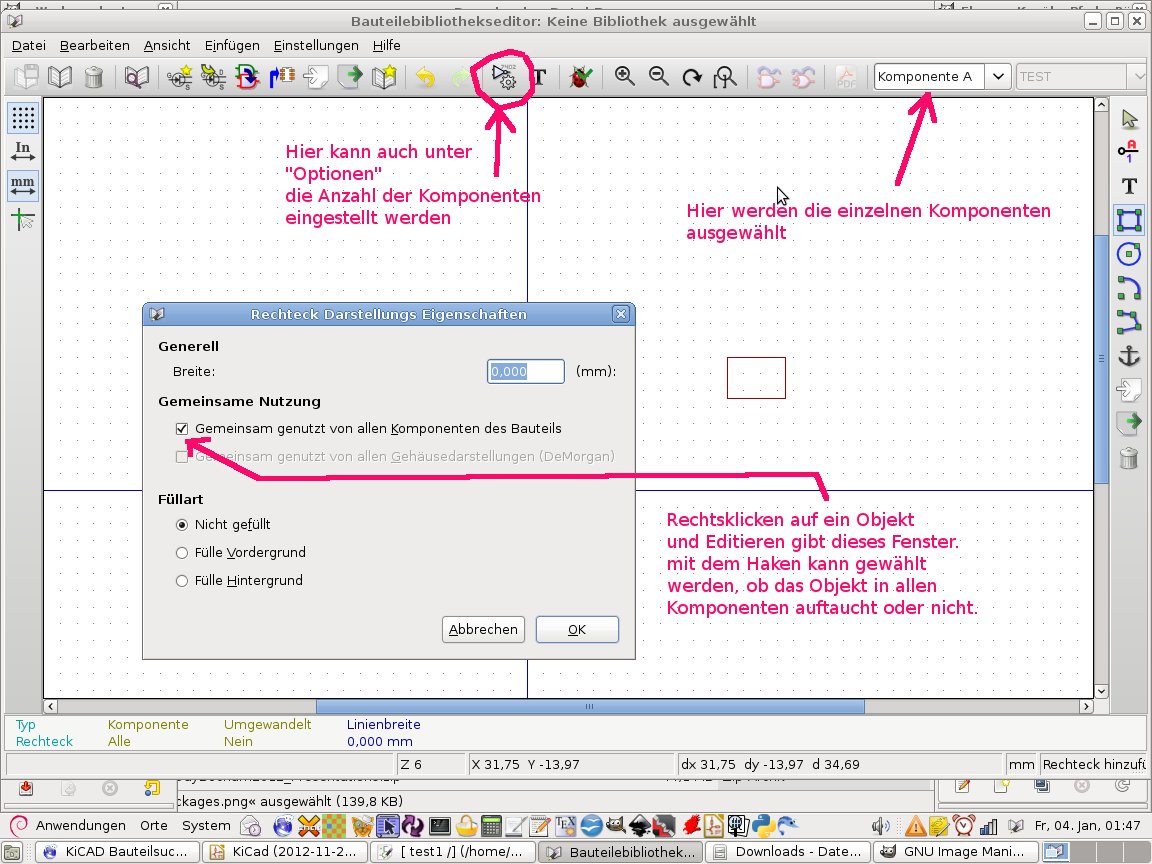

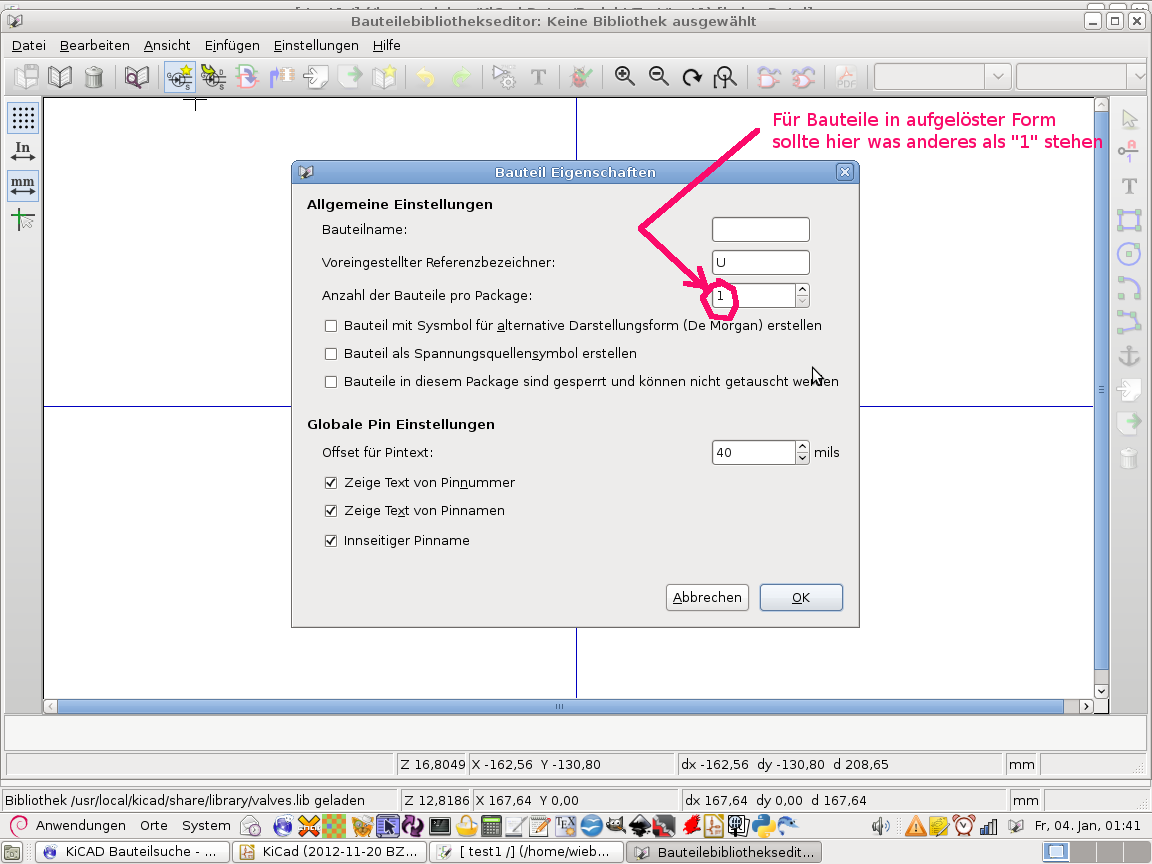

Hallo Markus. > Kann man Bauteile "auflösen"? Ich finde das sehr unpraktisch mit dem > Relais, da ich eigentlich gerne Last und Steuerungsteil trenne. Ja klar. Beim Anlegen eines Bauteils unter "Anzahl Bauteile pro Package" mehr als "1" wählen. Siehe Anhang "MehrerePackages.png". Wenn Dort was anderes als "1" steht, können oben rechts in der Auswahlbox die Komponenten (= Bauteile, die übersetzung ist unglücklich) angewählt werden. Das System ist ursprünglich dazu gemacht, mehrere identische Bauteile in einem Symbol zu vereinen (z.B. Widerstandsarrays). Um aber verschiedenes darstellen zu können. z.B. bei Relays Spule und Kontakte, oder bei Logig-IC die (identischen) Gatter und die Spannungsversorgung, müssen einzelne gezeichnete Objekte angewählt werden können. Das macht man, indem man die Objekte rechts anklickt und dann editieren wählt. Mit einem Haken kann dort gewählt werden, ob ein Objekt in allen Komponenten auftaucht oder nur im bearbeiteten. Siehe Anhang "MehrereKomponenten2s.png". Diese Option ist etwas "buggy". Es geht aber. Ev. mehrmals versuchen und rumspielen. Ein Beispiel mit Relays findest Du in: http://www.mikrocontroller.net/wikifiles/7/78/SymbolsSimilarEN60617%2BoldDIN617-RevE7.lib Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo, ich habe es endlich geschafft mal wieder weiter zu arbeiten. Erst einmal vielen Dank für die tolle Bibliothek die du da in Zusammenarbeit erstellt hast, tolle Arbeit! Ich komm leider nicht so ganz klar, ich hab nun das Relais "DETACHEDREPRESENTATION" benutzt, die Komponenten kann ich zwar umschalten aber ich schaffe es im Moment nicht, das ich mehr als eine Komponente anzeige, oder muss ich das im Bauteilseditior machen? Wie kann ich eigentlich die "Stromkompdrossel" die du mir freundlicherweise zur Verfügung gestellt hast, in die Bibliothek "device" einfügen? Mit freundlichen Grüßen, Markus Bauer / Rusticus

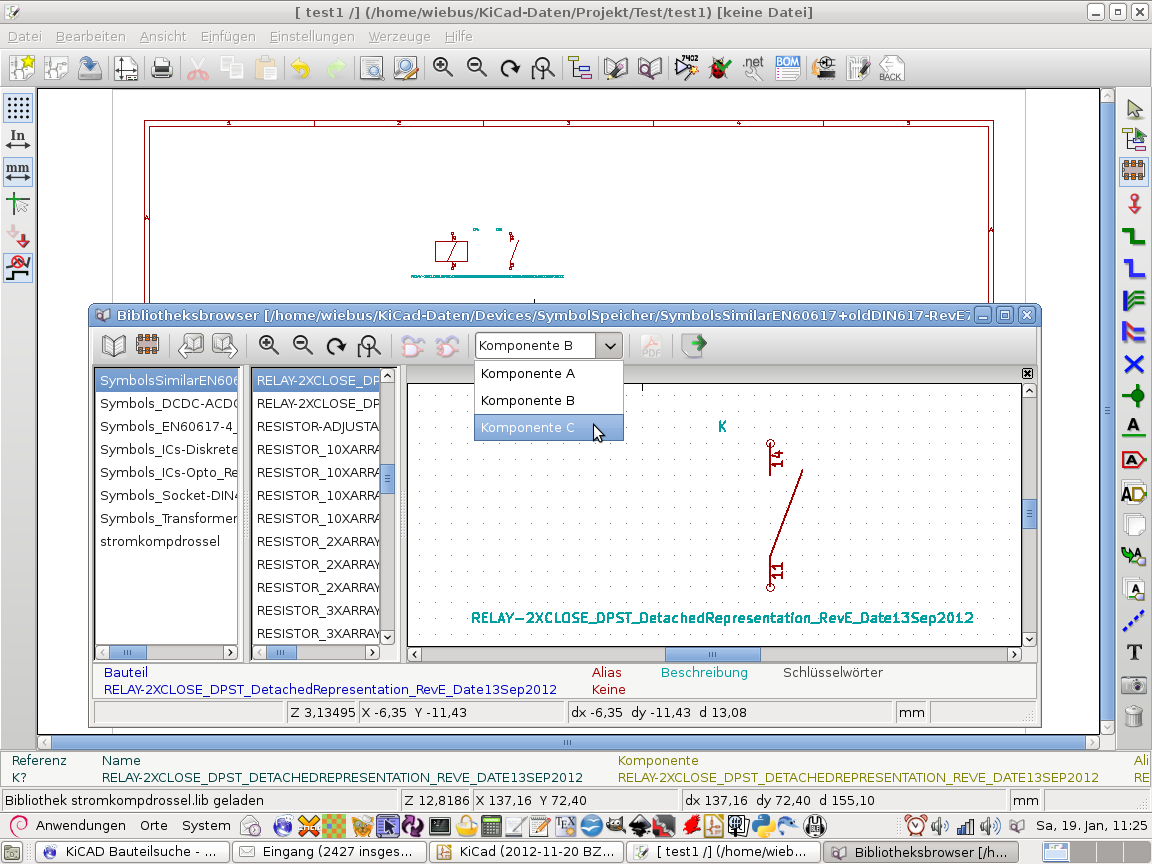

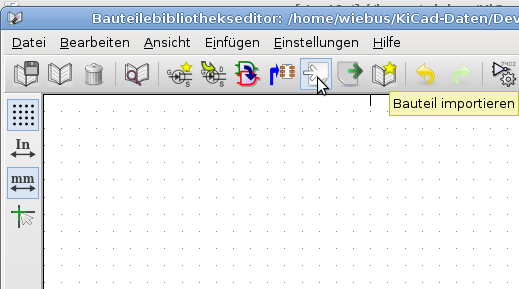

Hallo Markus. > Erst einmal vielen Dank für die tolle Bibliothek die du da in > Zusammenarbeit erstellt hast, tolle Arbeit! > Danke. > Ich komm leider nicht so ganz klar, ich hab nun das Relais > "DETACHEDREPRESENTATION" benutzt, die Komponenten kann ich zwar > umschalten aber ich schaffe es im Moment nicht, das ich mehr als eine > Komponente anzeige, Nein, Du musst die Komponenten EINZELN Plazieren. Siehe im Anhang "VerteilteBauteilePlazieren.png". Komponenten A und B sind schon plaziert, C wird gerade gewählt. Du solltest zusammengehörige Komponenten auch direkt nacheinander plazieren. Andernfalls kommt die Autoannotation manchmals ins stolpern. > oder muss ich das im Bauteilseditior machen? Nur wenn Du am Device auch editieren möchtest. > > Wie kann ich eigentlich die "Stromkompdrossel" die du mir > freundlicherweise zur Verfügung gestellt hast, in die Bibliothek > "device" einfügen? > Vorarbeit: In Eeschema unter Einstellungen > Bibliotheken muss "Device" vorhanden sein, oder noch eingefügt werden. Dann: Bauteileditor öffnen. Dort "Bauteil importieren" wählen (siehe auch Anhang "BauteilImportieren.png"), und das gewünschte (einzel) Bauteil auswählen (Die Stromkomp.lib halt). Wenn das Bauteil geladen ist, den Button "Aus gegenwärtigem Bauteil ein neues erstellen" anwählen (ist der zweite Button links von "BauteilImportieren.png"). Du wirst nun nach neuem Namen und so weiter gefragt. Anschliessend aus der oberen Tool-Leiste am zweiten Button von links "Arbeitsbibliothek wählen" Deine gewünschte Zielbibliothek wählen (Device.lib). Und dann mit dem Button ganz links speichern. > Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de > > Markus Bauer / Rusticus PS: Was ist eigentlich der genaue Unterschied zwischen rusticus und agricola?
Hallo, mal wieder vielen Dank für die schnelle Hilfe! Du bist ja echt super :) Hat KiCad eigentlich damit Probleme wenn man nicht alle Komponenten im Schaltplan verwendet? Also zB nur einen der zwei Wechsler? Oder nur 2 von vielen Optokopplern? Aber wenn du sagst, am besten direkt nacheinander hinzufügen sollte man wohl am besten immer alle sofort hinzufügen, damit man falls man später mal noch eine Komponente braucht, diese auch problemlos verwenden kann, liege ich da richtig? Der Unterschied zwischen Rusticus und Acricola? xD Es gibt so weit ich weiß nur einen kleinen, Rusticus heißt wirklich mehr Bauer und Acricola mehr der Landwirt, wobei es da keine klare Abgrenzung gibt, aber mein Latein ist auch schon Jahre her MfG
Hallo Markus B. > Hat KiCad eigentlich damit Probleme wenn man nicht alle Komponenten im > Schaltplan verwendet? Also zB nur einen der zwei Wechsler? Oder nur 2 > von vielen Optokopplern? Ist mir bisher nicht unangenehm aufgefallen. Auf der anderen Seite tendiere ich dazu, alle Komponenten in den Schaltplan zu zeichnen, auch wenn sie nicht verwendet werden, aber vorhanden sind. Ein Schaltplan soll die Wirklichkeit abbilden....und für Reparaturen oder Umbauten könnte ein Hinweis auf z.B. einen unbenutzten Kontaktsatz interessant sein. Ist aber kein unumstößliches muss. Wenn es ZU unübersichtlich würde, würde ich auch Weglassen. Aber so große Schaltpläne habe ich sehr selten. ;O) > > Aber wenn du sagst, am besten direkt nacheinander hinzufügen sollte man > wohl am besten immer alle sofort hinzufügen, damit man falls man später > mal noch eine Komponente braucht, diese auch problemlos verwenden kann, > liege ich da richtig? In meiner aktuellen Version müsstest du eventuell die Annotation von Hand per Edit hinbiegen. Einige ältere waren zickiger: Relais löschen und neu einfügen oder per Editor direkt im .sch-file rumwühlen. > aber mein > Latein ist auch schon Jahre her Bei mir gut 35 Jahre, und es war mit Abstand mein Hass-Fach. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo, ich bin jetzt leider länger nicht dazu gekommen was zu tun und muss noch mehr zu meiner Schande sagen das ich einfach zu blöd bin... Ich schaffe es nicht die Stromkompdrossel unter Device zu speichern... Wenn ich die Drossel reingekopiere, die Arbeitsbibliothek "device" gewählt habe, ist speichern ausgegraut und ein "Speichern unter" wird mit einer netten Fehlermeldung das er da nicht schreiben kann (logischerweise) quittiert Also bei mir ist Latein inzwischen 8 Jahre her und es war zwar nicht mein Hassfach, dafür war der Lehrer zu cool, aber definitv das Fach das ich am wenigsten konnte :D
Hallo Markus B. > Ich schaffe es nicht die Stromkompdrossel unter Device zu speichern... > Wenn ich die Drossel reingekopiere, die Arbeitsbibliothek "device" > gewählt habe, ist speichern ausgegraut und ein "Speichern unter" wird > mit einer netten Fehlermeldung das er da nicht schreiben kann > (logischerweise) quittiert Wenn das unter Linux ist, in einer linuxüblichen installation, hast du in den "Originalbibliotheken" per default kein Schreibrecht. Es wäre auch eine doofe Idee, dort etwas hineinzuspeichern, weil es beim nächsten Upgrade von kicad überschrieben würde. Alles, was NICHT zu den Orginalbibliotheken zählt, packt man sich darum in einen eigenen kicad Ordner in seinem home-Verzeichnis. Das bleibt erhalten. Am praktischsten finde ich persönlich, wenn ich mir alles häufig benötigte in meiner eigenen "Handbibliothek" zusammenstelle. Nur "Sonderbauteile" muss ich mir dann aus anderen bzw. den "Originalbibliotheken" heraussuchen. Das erstellen einer Handbibliothek ging bei mir sehr schnell, indem ich einen leeren Schaltplan bzw. ein leeres Board genommen habe, und dann alles daraufgesetzt habe, was ich meinte zu brauchen. Wenn ich diesen Schaltplan speichere, wird eine "cache" symbolbibliothek angelegt. Die kann ich mir dann umbenennen und als Handbibliothek verwenden. Bei Footprints ist es ähnlich. Nur das es in PCBnew ein extra Menüpunkt zum Anlegen eines Archivs existiert. Mit dem gewonnenen Erfahrungen aus einem Projekt passe ich dann meine Handbibliothek für das nächste Projekt an. Wie das unter Windows aussieht, weiss ich nicht. Ich könnte mir aber vorstellen, dass es irgendwie so ähnlich ist. ;O) > > Also bei mir ist Latein inzwischen 8 Jahre her und es war zwar nicht > mein Hassfach, dafür war der Lehrer zu cool, aber definitiv das Fach das > ich am wenigsten konnte :D Es war auch bei mir das Fach, das ich am wenigsten konnte. Aber Latein hat wenigstens damals mein Deutsch stark und ein bisschen auch mein Englisch verbessert. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo, eigentlich ist es ein Win7-System, aber nachdem ich das jetzt mit dem Updaten weiß, habe ich es eh nicht mehr mir da was reinzuschreiben, da mache ich mir wirklich lieber eine eigene Bibliothek, also vielen Dank für den Tipp! Bernd Wiebus schrieb: > Es war auch bei mir das Fach, das ich am wenigsten konnte. Aber Latein > hat wenigstens damals mein Deutsch stark und ein bisschen auch mein > Englisch verbessert. Das kann ich so auch bestätigen Mit freunlichen Grüßen, Markus Bauer

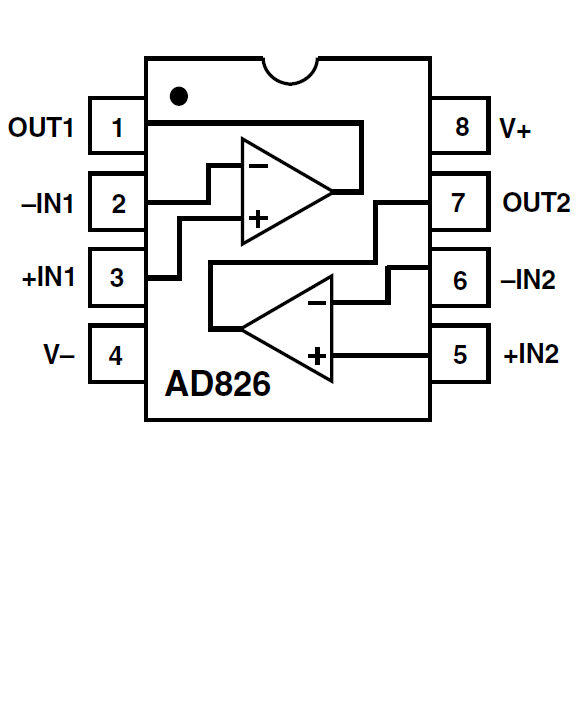

Hallo, ich bin neu mit KiCAD und habe kleine Probleme. Ich finde einfach keine gleichtaktdrossel. Sie soll 25A (Umax = 300v) standhalten. Siehe Bild CMDM.png. ein AD826 finde ich auch nicht. es ist ein Operationsverstäker siehe Bild AD826_pcl.png. Hilfe bitte. Vielen Dank schon einmal.
Hallo Francky, es ist wirklich sehr einfach diese Bauteile selbst zu zeichnen, einfach in das Programm gehen, deine Bibliothek auswählen, abzeichnen und gut ist :) Es ist wirklich sehr einfach, der Link von Bernd Wiebus sollte dir dabei helfen: http://www.mikrocontroller.net/wikifiles/a/a9/SymboleFuerKiCad318082009-RevC-DE.pdf
