LTSpice: Effektivwert aus Transientenanalyse

Gast #3206639
Hallo allerseits,

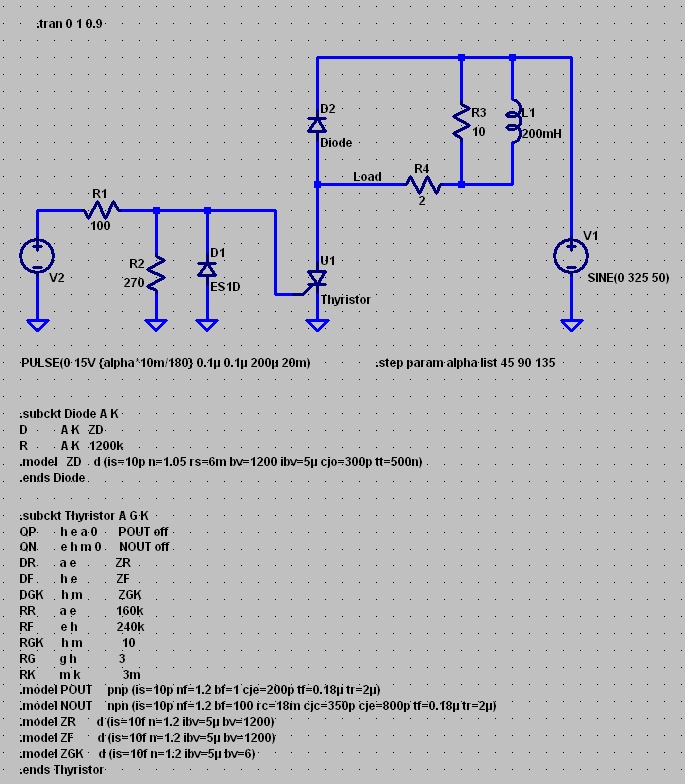

ich habe mir mit LTSpice so eine Art gesteuerten Gleichrichter
zusammengebastelt. Mit dem Steuerwinkel alpha kann man den Strom durch
die Last L1, R3 und R4 einstellen. Die Simulation zeigt, daß es etwa
eine halbe Sekunde dauert, bis sich ein stationärer Zustand einstellt.

Nun möchte ich den Effektivwert und den arithmetischen Mittelwert des
Thyristorstroms im stationären Zustand über verschiedene Ansteuerwinkel
ermitteln. Dazu klick ich mit Strg + linke Maustaste auf den anzeigten
Wert Ix(U1:A) im Signal-Zeit-Diagramm. LTSpice läßt das aber nicht zu,
wenn ich den step-Befehl verwende.

Hat jemand eine Idee, wie ich trotzdem die gewünschten Werte erhalte?
Gruß und Späße
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Im Prinzip schon, aber
ich würde gerne noch ein paar weitere Dinge variieren.

Es geht darum rauszukriegen wie der Thyristor für verschieden Lasten und
Steuerströme dimensioniert werden muß. Und wann er abraucht :-)))
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Simulant schrieb:
> Es geht darum rauszukriegen wie der Thyristor für verschieden Lasten und
> Steuerströme dimensioniert werden muß. Und wann er abraucht :-)))

Warum willst du dann den Effektivwert des Stroms messen?
Einfach Alt+Links auf das Bauteil für die Leistung (anliegende Spannung
mal durchfließender Strom). Diese kannst du dann meinetwegen noch
mitteln.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Mit .MEASURE geht das.

.meas Irms RMS Ix(U1:A) from 80m to 100m
.meas Iavg AVG Ix(U1:A) from 80m to 100m


Siehe Schaltung im Anhang.

Das Ergebnis steht im Error Log File.

View -> SPICE Error Log
Der File wird geöffnet.

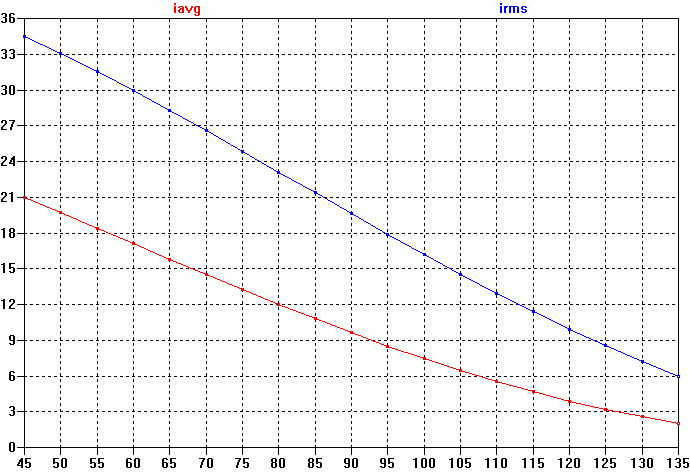

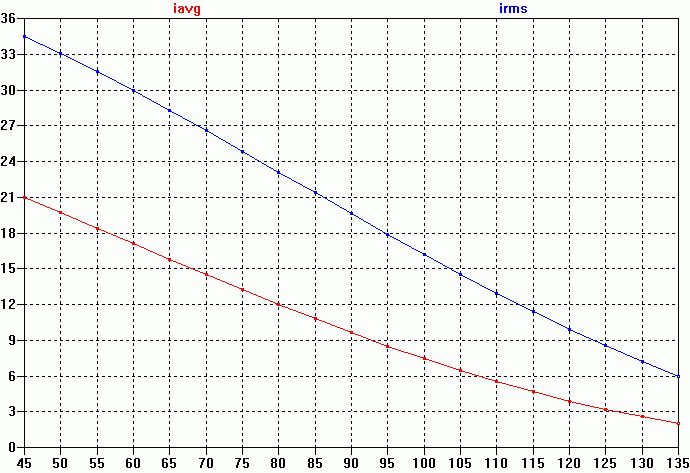

Dann Rechtsklick in diesem File. -> Plot .step'ed .meas data
Ein Plotfenster geht auf.
Rechtsklick -> Add Trace -> Iavg Irms
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Floh schrieb:
> Warum willst du dann den Effektivwert des Stroms messen?

Hm, das ist nicht so leicht zu beantworten. Ich sag mal vereinfacht, ich
habe für die Ströme angegeben Grenzwerte. Die kritische Leistung ist
eher eine Sache der Kühlung.

Aber nochmal die Frage: Das muß doch irgendeine Möglichkeit geben die
Werte da rauszuziehen. Von mir aus auch in eine Textdatei. Ich habe nur
keine Lust zich Werten abzuschreiben.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Irgendwas mache ich falsch. Im Spice Error Log steht bei mir:

Measurement "irms" FAIL'ed
Measurement "iavg" FAIL'ed

Hast Du mit einer anderen .asc geplottet als die, die oben anhängt?
Antwort Zitieren Bearbeiten Löschen Melden Danke
OK, ich hatte vorher noch ein schlechtes Gewissen als ich das
abgeschickt habe, weil ich .meas bis 100ms benutzt habe. Bei mir hat es
zufällig geklappt, weil ich wegen einem anderen Problem mit dem
Alternate solver experimentiert hatte. Der hatte halt zufällig bis
100,000xms simuliert.
Nun ist es aber so, dass .TRAN auch mal 0,00x% vorher endet. Das ist in
SPICE einfach so.

Lass einfach .tran ein bisschen länger laufen oder setze .MEAS auf 79.9m
bis 99.9m.

.tran 0 1.001 0.9
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Ah, danke!
hab ich das jetzt richtig verstanden, daß sich die 80 bis 100ms auf die
dargestelle Zeit (.tran 0 1 0.9 >> ab 900ms) beziehen?

Und kann es sein, daß das nicht in der Hilfe-Datei drinsteht?

Das ist jedenfalls genau das was ich suchte. Supi
Antwort Zitieren Bearbeiten Löschen Melden Danke
In der Help gibt es bei "DOT commands" eine Beschreibung von .MEASURE.

Die Sache mit der Zeit des letzten Punktes bei .TRAN steht nirgends. Das
fällt ja auch nur bei .MEASURE auf, wenn das bei 0,099999s statt 0,1s
endet.

Nachtrag:
Immerhin hast du bei LTspice sogar kostenlosen Online Support. Welches
SPICE-Programm bietest das sonst. :-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
