Hallo alle zusammen,

ich würde gerne wissen, wie man KiCad bei einer relativ kleinen Platine,
am einfachsten einen auf eine ganze A4 Seite gestreckten Bestückungsplan
entlocken kann.

L.G.

Micha

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael R.


> ich würde gerne wissen, wie man KiCad bei einer relativ kleinen Platine,
> am einfachsten einen auf eine ganze A4 Seite gestreckten Bestückungsplan
> entlocken kann.

Das hängt leider etwas an der verwendeten Version.

Wenn bei Dir "Drucken" funktioniert, dann kannst Du im entsprechenden
Menue auch Skalieren.

Wenn bei Dir "Drucken" nicht funktioniert, so kannst Du entweder nach
"SVG exportieren" oder "plotten". Bei einigen älteren Kicad Versionen
konnte auch dort skaliert werden, bei neueren aber nicht.

Wenn Du nach "SVG exportierst", was ich übrigens empfehlen würde, kannst
Du mit Inkscape nach belieben skalieren.
Wenn Du nach anderen Formaten plottest, müsstest Du mit dafür geeigneten
Programmen schauen, wie Du das skalierst.

Persönlich habe ich damit wenig Erfahrung, weil ich seit gut 15 Jahren
keinen Drucker habe. Ich bin relativ konsequent "papierlos". ;O)

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

Autor: Michael R. (elektr-hobbyist)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernd,

vielen lieben Dank!
Mit mit SVG-Export und Inkscape klappt das wunderbar.

L.G.

Micha

Autor: Timo G. (Firma: timogruss.de) (timogruss) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Michael,

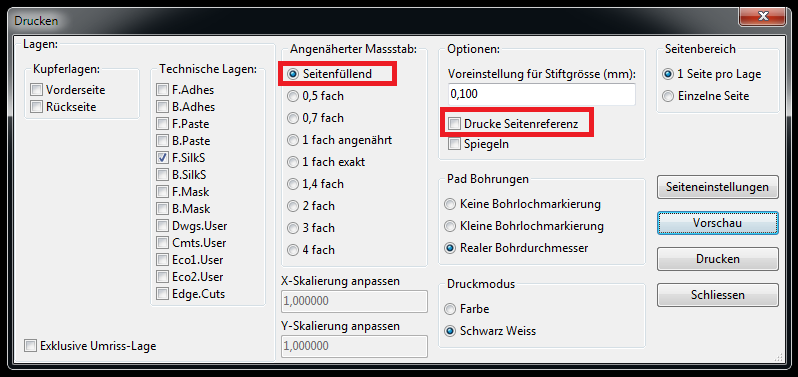

schau dir mal das Druckmenü genauer an. Dort findest du den Bereich mit
dem Titel "Angenäherter Massstab:". Dort musst du "Seitenfüllend"
auswählen. Dabei darfst du aber nicht vergessen bei Optionen "Drucke
Seitenreferenz" zu deaktivieren.

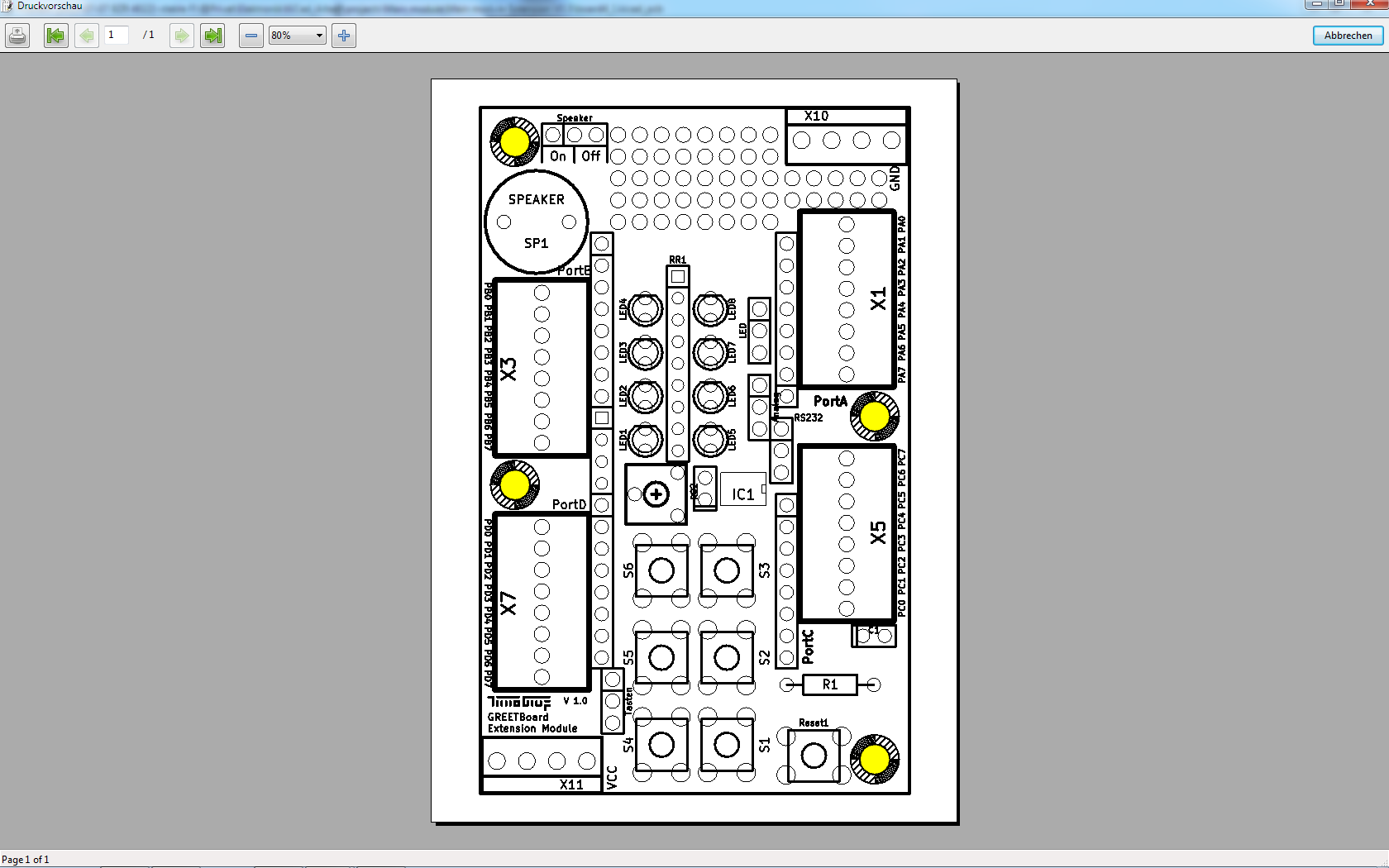

Das Bild "Vorschau" zeigt eine Leiterplatte mit der Größe von 50 x 80mm
auf einer ganzen A4-Seite.

Alles Gute, Timo
http://timogruss.de

Edit:
Ach ja, du kannst auch mit den X-/Y-Skalierungen arbeiten. Finde ich
aber zu umständlich. ;)

Autor: Michael R. (elektr-hobbyist)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Timo Gruß schrieb:
> Optionen "Drucke
> Seitenreferenz" zu deaktivieren.

Hallo Timo,

das war der Tipp des Tages!
Da habe ich irgendwie gar nicht drauf geachtet.
Vielen Dank.

L.G.

Micha
