Wer kann mir beim erstellen eines Diagrammes helfen?

[diagra (Gast)]

Hallo Leute,

Bräuchte Hilfe beim erstellen eines Diagrammes. (Open Office oder Excel)
Habe mal angehangen, wie es aussehen soll und die Daten dazu.
Ich bekomme das irgendwie nicht hin :-(

Bitte um eine nachvollziehbare sinnreiche Erklärung.

Dankeschön im Voraus

[Mike (Gast)]

Keine Lust die Hausaufgaben selber zu erledigen?

[diagra (Gast)]

Das ist keine Hausaufgabe.
Macht es überhaupt Sinn, ein Flächendiagramm zu erstellen, oder sind
andere Diagrammtypen besser geeignet?

[Max (Gast)]

Ich würde dir Gnuplot empfehlen, is kostenlos, kommt n bisschen wie ne
Programmiersprache daher, d.h. du tippst die Befehle in die
Gnuplotkonsole oder in Dateien die du später lädst (Was ich dir
empfehlen würde).
http://www.gnuplot.info/
Schau mal auf die Page, da findest du bei der Doku auch viele Beispiele,
auf denen du gleich aufbauen kannst.
http://gnuplot.sourceforge.net/demo/
und hier noch ne schöne quick reference card
http://www.gnuplot.info/docs_4.0/gpcard.pdf

Damit kann man sich schnell reinarbeiten, das weiß ich, weil ichs selbst
gemacht hab:D

[diagra (Gast)]

Extra wieder ein Programm lernen?
Es geht generell darum, wie ich die Daten am besten aufbereite.
Ist ein Flächendiagramm geeignet, oder nicht?

[micha (Gast)]

diagra schrieb:
> Extra wieder ein Programm lernen?
> Es geht generell darum, wie ich die Daten am besten aufbereite.
> Ist ein Flächendiagramm geeignet, oder nicht?

Im Prinzip Ja.

Eine Tabelle anlegen, wo die X und Y komponente jeweils einer Achse
entsprechen und dann die Werte entsprechend der Y Achse. Ist u.U. aber
nicht wirklich Übersichtlich.

[Cyblord -. (cyblord)]

diagra schrieb:
> Extra wieder ein Programm lernen?
Ja, für unterschiedliche Aufgaben, benötigt man unterschiedliche
Werkzeuge.
Jeder Handwerker weiß das. Am Rechner muss wohl alles mit Office gehen
sonst ist es zu umständlich.

> Es geht generell darum, wie ich die Daten am besten aufbereite.
> Ist ein Flächendiagramm geeignet, oder nicht?
Hossa, ein zackiger Ton für jemanden der Hilfe sucht... Sind wir auf dem
Kasernenhof?

[Di P. (drpepper)]

Ich empfehle für die Darstellung dreidiemensionaler Datenfelder einen
Konturplot anstelle einer dreidimensional dargestellten Fläche. Ein
Konturplot mit Höhenlinien lässt sich m.E. besser erfassen. Herstellen
musst du es schon selbst. Leider Beherrscht Excel diese Plotart nur sehr
rudimentär. Gnuplot ist sicher eine gute Wahl: Recherchier doch mal
"Contourplot". Matlab kann das auch sehr gut.

[amateur (Gast)]

Bist Du mal in die Tiefen der Diagrammerstellung von Excel gestiegen?

Es gibt da einen Typen namens Netz. Möglicherweise ist der ja geeignet.

Vielleicht kannst Du aber auch mit 'ner Torte (drei Stückchen) um Dich
werfen.

[Di P. (drpepper)]

ach ja: qtiplot ist auch noch eine feines Stück Software zu plotten von
allem möglichen.

[Scatterplot (Gast)]

Mit EXCEL z.B. so:

http://www.doka.ch/Excel3Dscatterplot.htm

[wieOskar (Gast)]

Servus,
mal ne Frage, was ist das für eine Abweichung? Ich frage mich eher
welche Aussage du mit dem Plot treffen willst. Mit einem Kontour Plot
von Gnuplot würde das bestimmt gut aussehen aber ich zweifle daran das
die Darstellung sinnvol ist. Also wozu gehört die Abweichung? Zur
Temperatur?  Vielleicht solltest du dir Überlegen es 2D zu machen und
die Abweichungs so Darzustelleb wie es üblich ist. Dann versteht man
direkt am bild was du meinst.

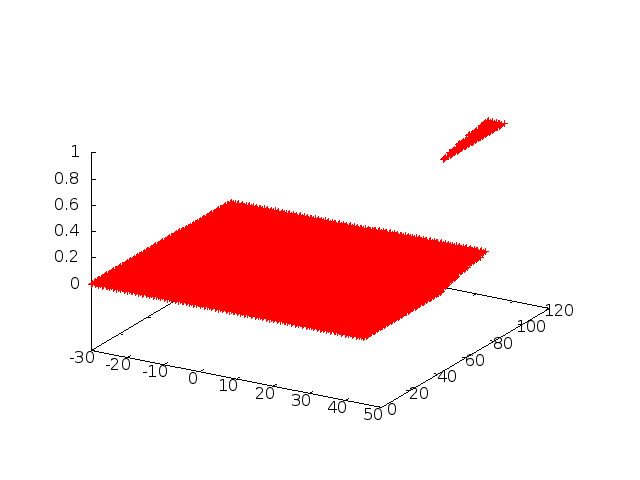

PS: das gif ist ein Gnuplot schnell schuss.

[Di P. (drpepper)]

Oskar schrieb:
> PS: das gif ist ein Gnuplot schnell schuss.

und falsch...

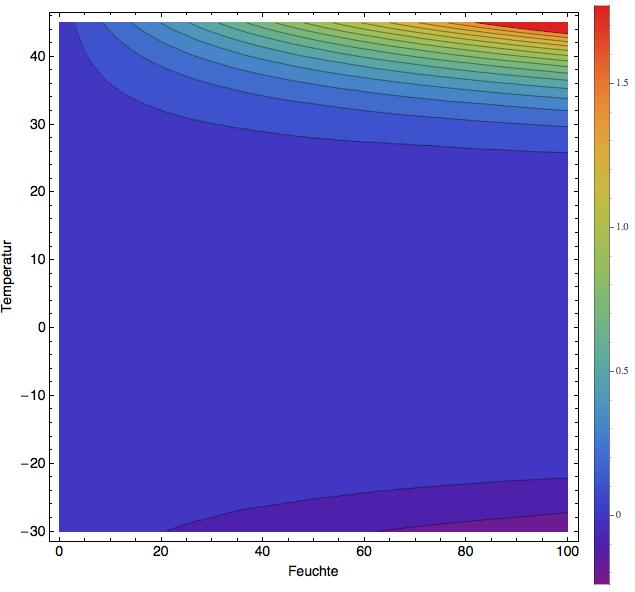

siehe bild...

[wieOskar (Gast)]

Di Pi schrieb:
> und falsch...

schlecht skaliert und unübersichtlich

Di Pi schrieb:
> Oskar schrieb:
>> PS: das gif ist ein Gnuplot schnell schuss.
>
> und falsch...

Ja kann gut sein.

[Kevin K. (nemon)]

diagra schrieb:
> Extra wieder ein Programm lernen?
JA! Meine persönliche Meinung: mit Excel ist es nur schwer bis garnicht
möglich, gut aussehende Grafiken zu erzeugen, wenn es über einen
billigen X-Y-Plot hinausgehen soll. Beispiel: versuch mal, alf X- und
Y-Achse in der Skala das letzte Element zu verändern, um dort
beispielsweise die Einheit der aufgetragenen Größe einzusetze. Wenn du
günstig (als Student) an Matlab kommst, hol dir eine Lizenz! Ansonsten
arbeite dich in Gnuplot ein. Mit beiden Programmen wirst du mit ein
wenig Einarbeitungsaufwand schönere Grafiken erzeugen. Außerdem kannst
du die Scripte auch auf neue Datensätze anwenden, wenn du in Excel eine
neue Tabelle bekommst, musst du fast von neu anfangen.

[Vn N. (wefwef_s)]

wieOskar schrieb:
> Servus,
> mal ne Frage, was ist das für eine Abweichung? Ich frage mich eher
> welche Aussage du mit dem Plot treffen willst. Mit einem Kontour Plot
> von Gnuplot würde das bestimmt gut aussehen aber ich zweifle daran das
> die Darstellung sinnvol ist. Also wozu gehört die Abweichung? Zur
> Temperatur?  Vielleicht solltest du dir Überlegen es 2D zu machen und
> die Abweichungs so Darzustelleb wie es üblich ist. Dann versteht man
> direkt am bild was du meinst.

Vielleicht ist es ja irgendeine andere Abweichung (der Messwerte eines
beliebigen Sensors z.B.) in Abhängigkeit von Temperatur und Feuchte z.B?
Manchmal wäre es vlt. besser, sich nicht zu viele Gedanken zu machen.

[Lukas K. (carrotindustries)]

Für qualitativ hochwertige Grafiken bevorzuge ich pgfplots, alle
LaTeX-Annehmlichkeiten sind dann inklusive. Das Handbuch hat zwar
mehrere Hundert Seiten, man kommt aber immer recht schnell zum
gewünschten Ergebnis und die Grafik ist auch kein Fremdkörper im
Dokument mehr (hinsichtlich Schritgröße, Schriftart, Formelsatz, etc)

[digra (Gast)]

Di Pi schrieb:
> Di Pi

Die Grafik ist genau das was ich suche.
Könntest du mir das mit einer höheren Auflösung hier reinstellen?
Mit den Office Produkten scheint das wirklich unmöglich zu sein. Habe
mich das ganze Wochenende damit gespielt :-(

[digra (Gast)]

Wegen der Abweichung:
Es beschreibt die Abweichung einer Berechnung der absoluten Feuchte,
einmal über die "richtige" Formel und einmal über eine
Polynomaproximation.
Dadurch entsteht eine Differenz (gut zu sehen über 32°C).
Die Abweichung ist daher Temperatur UND Feuchte abhängig.

[Timm R. (Firma: privatfrickler.de) (treinisch)]

Hallo,

nur der Vollständigkeit halber:
Ich finde auch Kontur- und Dichteplots ganz nett!
Diese 3D Dinger haben mir immer soviel „Gedöns” dabei, obwohl sie
selbstverständlich absolut ihre Berechtigung haben, auch in diesem Fall.

Vlg
 Timm

[SigmaFan (Gast)]

Machs dir selber. Wie im richtigen Leben. Glaubst du wirklich, das dir
irgendwer die Arbeit abnimmt?

[Di P. (drpepper)]

digra schrieb:
> Die Grafik ist genau das was ich suche.

Einen Teufel werd ich tun. Die Auflösung ist so, weil sie so ist ;)

SigmaFan schrieb:
> Machs dir selber. Wie im richtigen Leben. Glaubst du wirklich, das dir
> irgendwer die Arbeit abnimmt?

check.

Nimm qtiplot

[Yalu X. (yalu) (Moderator)]

diagra schrieb:
> Bräuchte Hilfe beim erstellen eines Diagrammes. (Open Office oder Excel)
> Habe mal angehangen, wie es aussehen soll und die Daten dazu.
> Ich bekomme das irgendwie nicht hin :-(

Bei Excel sollten die Daten in einer Matrix vorliegen, also einer Datei
mit 101 Zeilen und 76 Spalten (oder umgekehrt). Du kannst

  - Die Datei mit einem kleinen Skript in das neue Format konvertieren,

  - die Datei neu im richtigen Format erstellen,

  - die Formel der Funktion direkt in Excel verwenden, dann kommst du
    ohne Datenfile aus,

  - oder eben ein anderes Tool verwenden, das etwas mehr als Excel kann.

diagra schrieb:
> Macht es überhaupt Sinn, ein Flächendiagramm zu erstellen,

Nein.

> oder sind andere Diagrammtypen besser geeignet?

Ja.

Im konkreten Fall ist es am sinnvollsten, nur die (zweidimensionale)
Kurve für x=100% zu zeichnen, da für alle anderen Feuchtewerte diese
Kurve einfach nur mit dem entsprechenden Prozentwert skaliert wird.

Um dies zum Ausdruck zu bringen, beschriftest du die y-Achse nicht mit
"Abweichung", sondern mit "Abweichung/Feuchte" und ggf. noch der Einheit

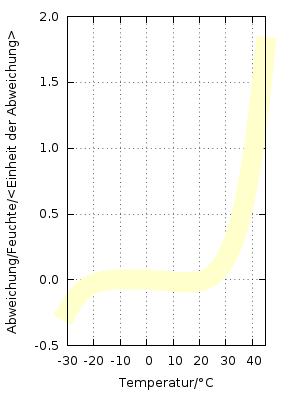

der Abweichung", also etwa so wie im Anhang (nur schöner).
