Formel für Schaltung aufstellen

CE Gast 09.10.2013 17:12 #3352763

Lesenswert?

•

Hallo,

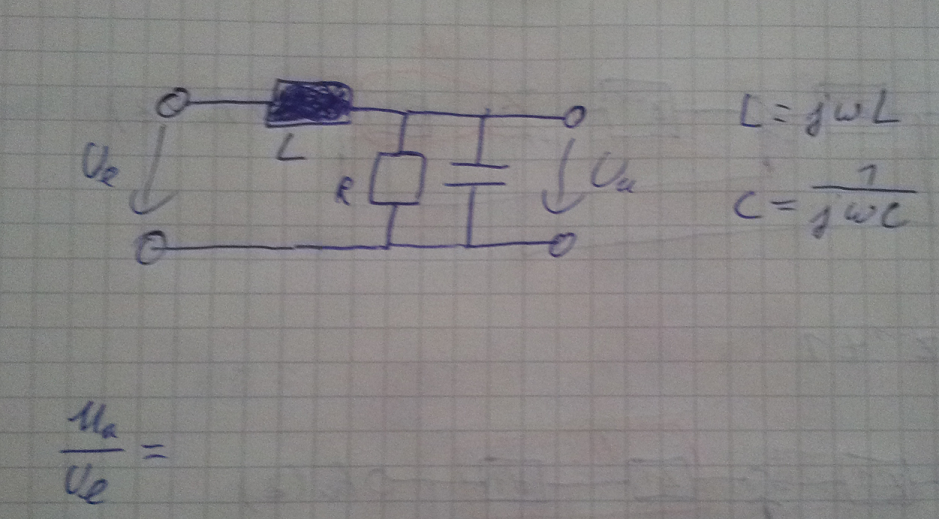

Ich habe eine Schaltung, wozu ich die Formel aufstellen muss (Siehe
Anhang).
Wie im Bild (hoffentlich) zu sehen ist, ist C = 1/jwC, L = jwL

Als erstes stelle ich Ua auf (also R und C) doch ich bin mir nicht genau
sicher wie, weil beide eben parallel sind.
Ist Ua 1/(R + 1/jwC) ? Oder wie ist es richtig?

Hoffe es weiß jemand weiter.

Angehängte Dateien:

560 KB

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat

Garden Gast 09.10.2013 17:19 #3352778

Lesenswert?

•

▲
▼

Guck Dir mal die Videos dieser Artikelserie an.
Dann wird es glaube ich klar:

http://et-tutorials.de/7781/analyse-eines-ubertragungsgliedes/

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Udo S. (urschmitt) 09.10.2013 17:19 #3352780

Lesenswert?

•

▲
▼

Berechne erst den Ersatzwiderstand aus R und C.
Damit setzt du jetzt in die Spannungsteilerformel ein.
Ja, der Ausdruck kann etwas größer werden. :-)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

CE Gast 09.10.2013 17:55 #3352843

Lesenswert?

•

▲
▼

Okay,

Also parallel R und C scheint folgendes zu sein:
1 / (jwC + 1/R)

korrekt?

Nur wenn es jetzt eine Spule wäre statt einem Kondensator?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Holger Gast 10.10.2013 09:52 #3353507

Lesenswert?

•

▲
▼

jwLR/(jwL+r) ?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Holger Gast 10.10.2013 09:52 #3353509

Lesenswert?

•

▲
▼

r=R

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Christian S. (christianstr) 10.10.2013 10:14 #3353542

Lesenswert?

•

▲
▼

CE schrieb:
> C = 1/jwC, L = jwL

Da fangen die Fehler schon an. Nenn es lieber Xc=1/(jwC) und XL=jwL,
dann weiß man auch, dass es sich um Blindwiderstände handelt.
Kannst du denn die Gleichung aufstellen, wenn alle Widerstände real
wären?

Gruß Christian
