LED Uhr mit analoger Anzeige aus den frühen 1980er, wer kennt das Teil, hat Unterlagen?

[Ralf N. (runni)]

Hallo,

hab hier ein TTL-Grab, das stellt eine Uhr da ;-)
Bin mir relativ sicher das es eine Bauanleitung von Elrad,Elektor...
gewesen sein muss. Kennt Jemand das Teil, oder hat sogar Unterlagen?
Funktion ist i.O. die roten LEDs sind inzwischen erneuert.

Grüße,
RN

[Sven (Gast)]

Wunderschönes Teil.
Gibt es nicht irgendeinen Anhalspunkt eine Beschriftung? Wie heißen die
Ics's auf der Led Platine?

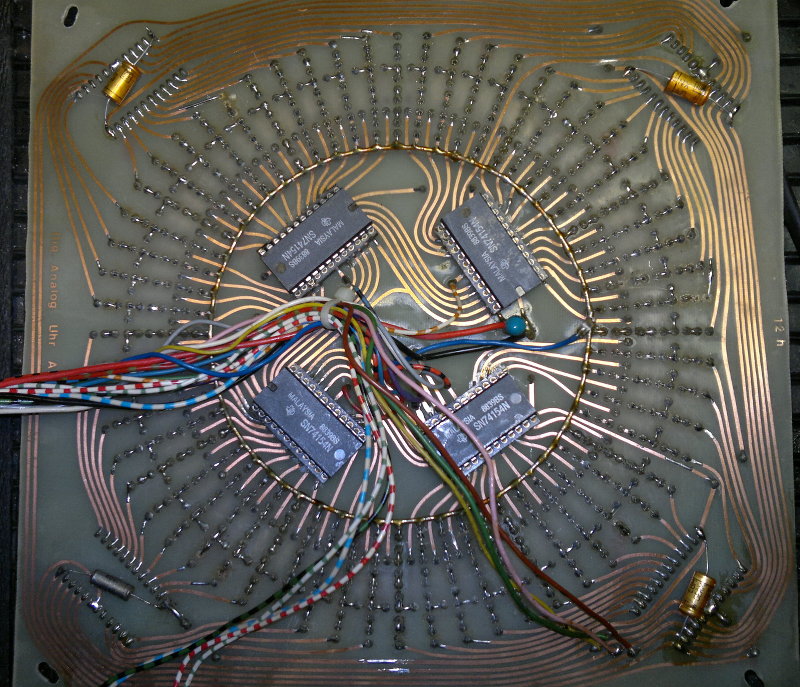

Und würdest du ein foto der Rückseite der Led Platine machen? Die
leiterbahnen sind so Kunstvoll verschlungen.

[Gerald B. (gerald_b)]

Ich kann mich daran erinnern, den Artikel mal gesehen zu haben. Meines
Wissens war das ein Elektror Projekt. Zur Ansteuerung wurde der 60'er
Kranz irgendwie gemuxt. In den 4 Ecken der Vorderseite erkennt man
jeweils einen 74154 1 aus 16 BCD Decoder, Davon wurden 15 Kanäle
genutzt. 4x15 ergibt 60. Sekunden, Minuten und Stundenringe wurden dann
wohl sicherlich gemuxt. ich weiß nur noch, das das Ganze irgendwie
genial mit einem Minimum an Bauelementen realisiert war.

Gruß Gerald

[Wilhelm F. (Gast)]

Ralf N. schrieb:

> Kennt Jemand das Teil, oder hat sogar Unterlagen?

Nein, ich hab sowas nur mal gesehen, und ein paar Fragen gestellt. Denn
ein Studienkommilitone hatte so eine Uhr in seiner
Elektroniker-Ausbildung gebaut, und in Betrieb. Allerdings war das vor
2000, der Kumpel längst außer Reichweite.

Aber es soll sogar eine DCF77-Uhr gewesen sein, mit einem 8-Bitter-µC
von Motorola, ein OTP der Serien 65xx oder 68xx, möglicherweise 6805.
Das Programm machten sie nicht, bekamen es fertig gebrannt. Es ging da
rein um die Hardware, nicht um Software. Vermutlich konnte der
Ausbildungsmeister mit Software auch gar nichts anfangen, das gibts ja
eben. Wenn in dieser Richtung was passiert, steht der Kumpel auch auf
dem Schlauch.

[Detlef K. (adenin)]

http://www.elo-web.de/elo/bauprojekte/das-labor-tagebuch/led-analoguhr
:)

[Ralf N. (runni)]

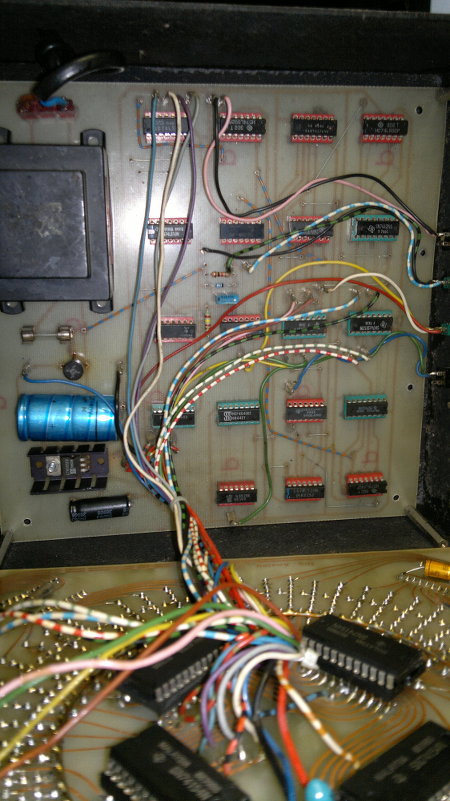

Es sind 8 Stück 74154 zur Ansteuerung der LEDs vorhanden,
Mikrocontroller oder ähnliches gibt es nicht, alles TTL bzw. LS-TTL und
ein paar CMOS.

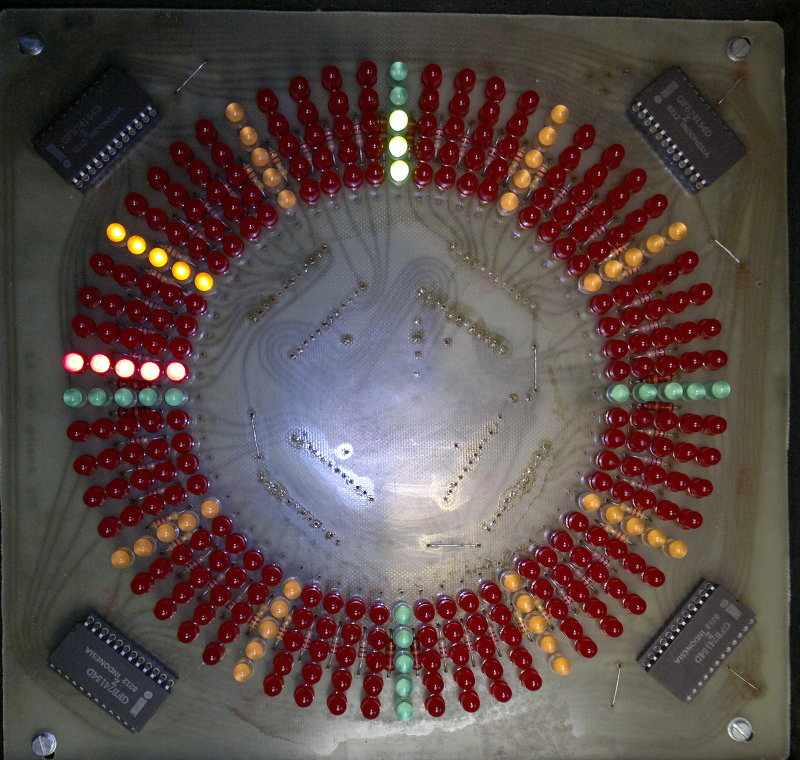

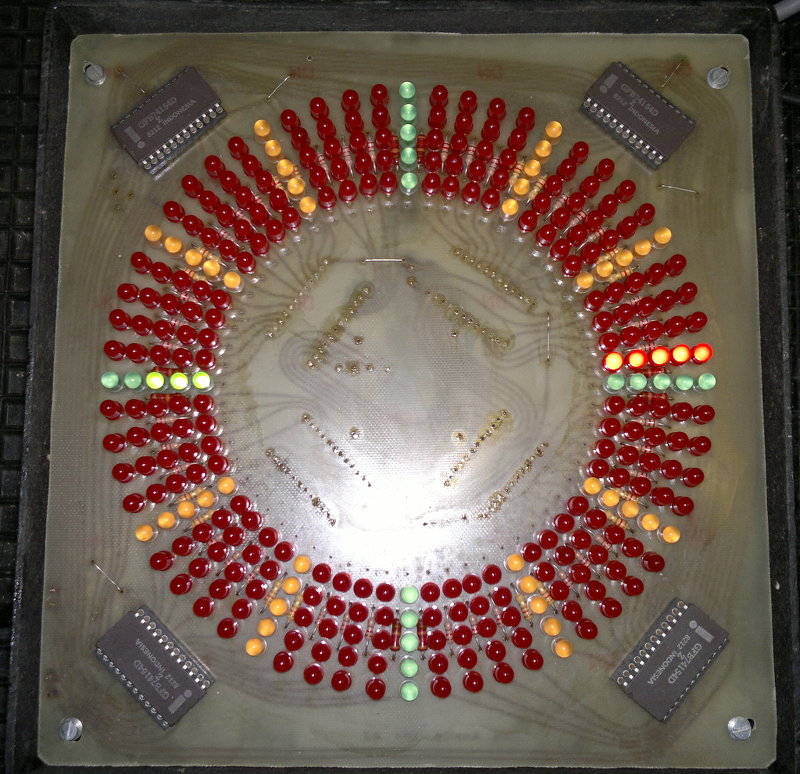

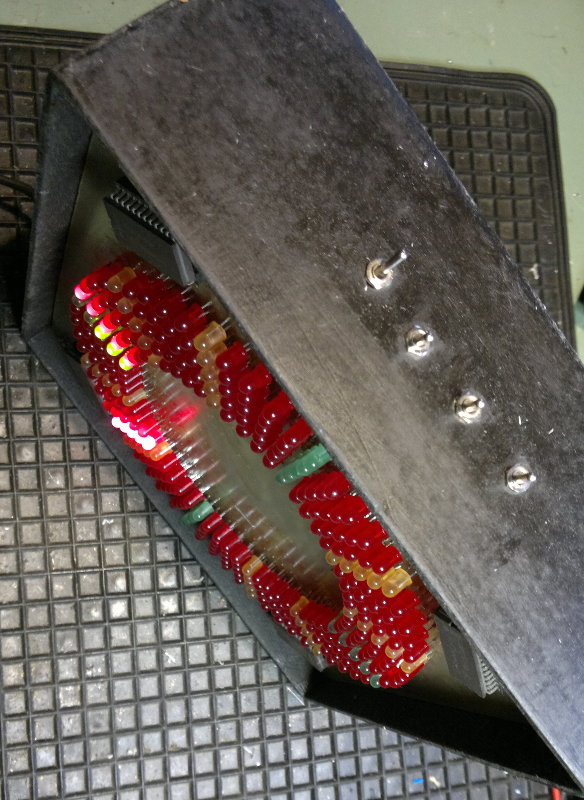

Leider ist das eine Bild gedreht, da ist es gerade 9:31:35 Uhr, die
Sekunden kann man ausschalten, gestellt wird mit schellem Vorlauf,
Stunden und Sekunden können angehalten werden.

[Ralf N. (runni)]

@Detlef: Danke! Genau das habe ich gesucht.

[Frank (Gast)]

Hallo,
habe per Zufall diese Seite entdeckt.
Ja, ich habe Unterlagen zu dieser Uhr, bin auch auf der Suche nach
dieser Uhr (war mein Kindheitstraum) Brauchst Du noch Unterlagen, oder
willst Du Deine Uhr abgeben?

Liebe Grüße

Frank

[wendelsberg (Gast)]

5 Jahre später.

wendelsberg

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

Macht doch aus dem Alter von Beiträgen nicht immer so einen Bohei,
wenn nach Jahren mal was dazu kommt.

Je älter Informationen sind, desto wertvoller können die sein ;)

[Ralf N. (runni)]

Moin,

ich habe die Uhr noch, und auch die Unterlagen sind seit damals auf dem
Rechner. Die Uhr habe ich überarbeitet (defekte LEDs getauscht,
Kondensatoren nachgerüstet, 7805 gegen einen kleinen step down
getauscht).
Aktuell läuft sie mit Netzsynchronisierung im cray-cyber.org
Rechnerraum, hier passt sie gut hin und bis auf das die Schalter ab und
an beim Stellen der Uhr prellen ist alles wunder bar. Ich hatte kurz
über eine Neuauflage der Leiterplatten nachgedacht, das ist mir zu viel
Arbeit und auch der Stromverbrauch ist nicht mehr wirklich Zeitgemäß.

Viele Grüße,
Ralf N.

[Christian S. (roehrenvorheizer)]

Steht bei mir zu Hause. Habe ich vor Jahrzehnten mal als Einzelstück
gebaut.

MfG

[Roland E. (roland0815)]

Nur rein Interesse halber:
Kann man eine Sicherheitskopie der Unterlagen bekommen?

[Niklas (Gast)]

Ralf N. schrieb:
> Die Uhr habe ich überarbeitet (defekte LEDs getauscht,
> Kondensatoren nachgerüstet, 7805 gegen einen kleinen step down

Rein Interesse halber: defekte LED? Haben die nicht mehr geleuchtet
(unterbrochen oder einfach keine Emission?), sind die zu dunkel
geworden?

Ich habe gerade aus einer Bastelkiste eine von ein paar alten grünen
Ausschlacht-LED (waren vermutlich mal Anzeigen einer Programmeinstellung
eines Fernsehers/Radios) entnommen. Sollte eine Einschaltanzeige an 12V
werden (~3mA)... Die leuchtet beachtlich dunkel ;-(

[Michael U. (amiga)]

Hallo,

Niklas schrieb:
> Ich habe gerade aus einer Bastelkiste eine von ein paar alten grünen
> Ausschlacht-LED (waren vermutlich mal Anzeigen einer Programmeinstellung
> eines Fernsehers/Radios) entnommen. Sollte eine Einschaltanzeige an 12V
> werden (~3mA)... Die leuchtet beachtlich dunkel ;-(

wenn es wirklich alte LEDs sind, haben die mit 3mA nur müde gelächelt,
ähhh geleuchtet. Gerade bei grün mußte da da schon was fließen lassen.

Gruß aus Berlin
Michael

[Ralf N. (runni)]

Die LEDs waren alle ungleich hell oder komplett aus, früher gab es
öfters Probleme damit, bei METZ und Grundig TV sind nach ein paar Jahren
die 7-Segmentanzeigen ausgefallen. Es gab damals schon low current LEDs
die machten bei ein paar mA schon etwas Helligkeit, im Normalfall
braucht man mit alten LEDs zwischen 10mA und 20mA.
