Transistoren, Spannungsregler etc. Hilfe!

Tim Gast #3460680
Lesenswert?
• ▲
▼
Hallo,

Ich habe nun schon unzählige Tutorials im Internet angeschaut. Doch es
will einfach nicht in meinen Kopf rein :(

Ich verstehe z.B. einfach nicht wie ich einen Transistor an einen
Simplen Stromkreis anschließen soll, oder einen Spannungsregler etc. Wie
kann ich z.B. einen Servomotor den ich an meinen Mikrocontroller
anschließe mit einer Externen Stromquelle versorgen? Ich habe im
Internet gelesen, dass man dafür den gleichen Ground verwendet, aber
unterschiedliche + Pole. Ich blick da nicht mehr durch, mein Kopf ist
schon am Rauchen. Ich weiß ich bin grad ein bisschen durch den Wind aber
kann mir kurz jemand erklären, wie das genau Funktioniert? bzw was genau
passiert wenn ich einen Transistor, Spannungsregler, Servo oder was auch
immer an einen Stromkreis anschließe? Welche Anschlüssse sind wofür
gut?`wie fließt der Strom da genau durch? ich will es endlich verstehen
aber die Tutorials im Internet sind so noch etwas kompliziert für mich
bzw ich blick hinter der Logik nicht durch.

Lange Rede kurzer Sinn, ich möchte einfach nur verstehen wie das
Funktioniert bzw ich würde gerne endlich mal einen Aha! Effekt bekommen
:)

Viel Dank
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Lochrasterfan Gast #3460881
Lesenswert?
• ▲
▼
Tim schrieb:

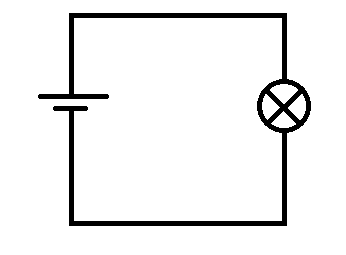

> Liegt einfach daran dass ich immmer dieses Bild von einer
> Glühbirne im Kopfe habe die man mit 2 Kabeln an einer Batterie
> anschließt.

... ist das das Bild, das du im Kopf hast?
Falls nicht, solltest du erst mal das verstehen.
Falls ja, könntest du nun versuchen, das von dir zitierte Bild auf
http://upload.wikimedia.org/wikipedia/commons/7/73/Transistor_animation.gif
mit diesesm zu vergleichen.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Tim Gast #3460896
Lesenswert?
• ▲
▼
Ok soweit so gut aber ich verstehe nicht was der Widerstand vor dem
Basisanschluss des Transistors zu suchen hat. Woher weiß ich welcher
Wiederstand dahin kommt und warum? und was bewirkt meine oben gezeigte
Schaltung eigentlich genau?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Luca E. #3460901
Lesenswert?
• ▲
▼
Tim schrieb:
> Ok soweit so gut aber ich verstehe nicht was der Widerstand vor dem
> Basisanschluss des Transistors zu suchen hat.

Der begrenzt den Strom, der durch die Basis fließt.

Tim schrieb:
> Woher weiß ich welcher
> Wiederstand dahin kommt

Ausrechnen.

Tim schrieb:
> nd was bewirkt meine oben gezeigte
> Schaltung eigentlich genau?

Sie steuert den Transistor durch.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Lochrasterfan Gast #3460905
Lesenswert?
• ▲
▼
In einfachen Worten: Der Widerstand begrenzt den Basisstrom, damit dir
dein Transistor nicht gleich kaputt geht. Außerdem ist der "Sinn" eines
Transistors, dass ein kleiner Basisstrom ausreicht, um einen größeren
Kollektorstrom zu verursachen. Diesen Umstand nennt man "Verstärkung".
Antwort Zitieren Bearbeiten Löschen Beitrag melden
