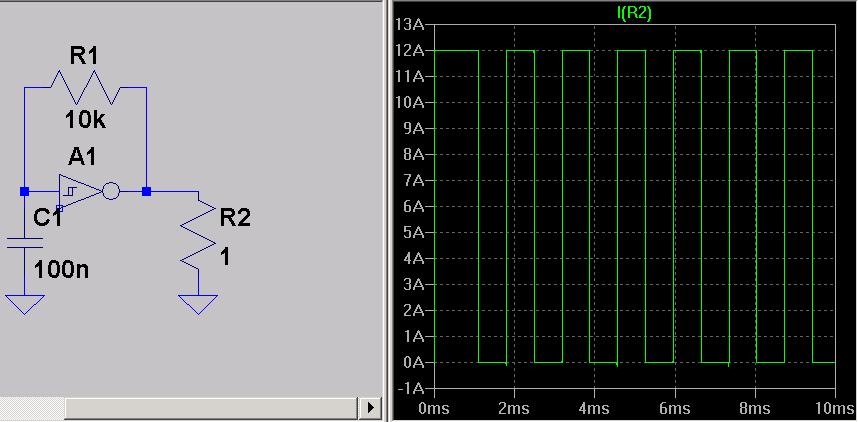

Gibt es die Möglichkeit, gewöhnliche Logikgatter realistisch im LTSpice zu simulieren? - Kann ja nit sein, daß ein 4011 20 Ampere liefert am Ausgang. Und wenns die gibt - wie wird's gemacht?
Helge A. schrieb: > Gibt es die Möglichkeit, gewöhnliche Logikgatter realistisch im > LTSpice > zu simulieren? - Kann ja nit sein, daß ein 4011 20 Ampere liefert am > Ausgang. > > Und wenns die gibt - wie wird's gemacht? Kürzlich hatte ich noch ein Schieberegister mit D-FF in LTspice. Den Elementen sind noch keine Eigenschaften wie Anstiegs- und Abfallzeiten und Laufzeit und Ausgangsimpedanz zugewiesen, und dann geht es natürlich nicht wie erwartet. Das kann man mit einem Mausklick auf das Symbol machen. Linke oder rechte Maustaste, weiß ich im Augenblick nicht so genau. Was man da zuweisen kann, das steht in der Hilfe.
Man kann nicht annähernd z.B. das Verhalten eines CMOS - Ausgangs oder eines TTL-Eingangs einstellen. Zum Beispiel schaltet ein Ausgang beim "eingebauten" Logikgatter einfach hart um mit Impedanz=0.
Helge A. schrieb: > Man kann nicht annähernd z.B. das Verhalten eines CMOS - Ausgangs > oder > eines TTL-Eingangs einstellen. > Zum Beispiel schaltet ein Ausgang beim "eingebauten" Logikgatter einfach > hart um mit Impedanz=0. Also wie schon gesagt: Du mußt dem Gatter erst mal Werte zuweisen. Wie das geht, steht in der Hilfe zu LTspice.
Mööp. Falsch. ;) Da geht nix einzustellen wie das Verhalten des TTL-Eingangskreises oder der CMOS-Ausgangsstufe. Nur Laufzeit, Schaltpunkt idealisisert, Ausgangsimpedanz idealisiert als R-C. Das ist weit weit entdernt von einem realen Bauteil.

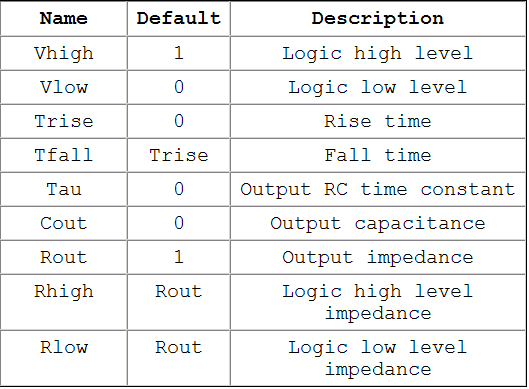

>Man kann nicht annähernd z.B. das Verhalten eines CMOS - Ausgangs oder eines TTL-Eingangs einstellen. Die ursprüngliche Anwendung der A-Bauteile, zu denen AND, OR, ...dflop gehören, ist es schnelle Simulationsmodelle für die DC/DC Wandler ICs von LTC zu erstellen. Diese Modelle kann man dann als Basis zur Simulation eigener Logikbausteine verwenden. Wenn du einen "richtigen" CMOS-Ausgang haben willst, dann könntest du einen PMOS+NMOS Inverter an den Ausgang des A-Bausteins anhängen. In deiner Tabelle fehlt noch "Ref" für die Schaltschwelle der A-gates und Flipflops. Beim Schmitt-Trigger heißt die Schwellspannung "Vt" und die Hysterese "Vh". Groß- oder Kleinschreibung ist egal. Flipflops benötigen unbeding eine Verzögerung "Td". Beispiel: TTL Vhigh=3.5 Vlow=0.4 Ref=1.4 Td=10n Trise=10n Beispiel: HCMOS Vhigh=5 Td=10n Trise=5n Wenn man kein Ref angibt, dann ist Ref=(Vhigh+Vlow)/2 Sobald man Td?, Trise oder Tfall angibt, gibt es kein Rout oder Cout. Schmitt-Trigger 74HC14: Vt=1.35 Vh=0.7 Vhigh=5 Td=10n Trise=5n Um den Ausgang ein bisschen realistisch zu gestalten solltest du einen 50Ohm Widerstand an den Ausgang schalten.
Danke Sehr! 1. Wofür steht allerdings die Bezeichnung TTL? 2. Kann man doch sagen, dass ein TTL-Gatter sowie ein paar anderer, wie ein Komparator mit negativer und/oder negativer Schaltschwelle funktioniert? Vielen Dank im Voraus!
Danke! 1. Wofür steht die Bezeichnung TTL? 2. Kann man doch sagen, dass ein TTL-Gatter sowie ein paar anderer, wie ein Komparator mit negativer und/oder negativer Schaltschwelle funktioniert? Vielen Dank!
Bezeichnung TTL https://www.elektroniktutor.de/digitaltechnik/ttl_cmos.html Beitrag "LTspice 74HC" Gatter https://www.electronics-tutorials.ws/de/logische/und-gatter.html
Beitrag #6607760 wurde vom Autor gelöscht.
Rdm schrieb: > Wofür steht die Bezeichnung TTL? Ich schreib das mal im Klartext hin, damit man nicht jedesmal beim Anklicken des Links auf "alles akzeptieren" klicken muss, nur um zu erfahren dass TTL Transistor-Transistor-Logik bedeutet. Das lohnt die ganze Anmelderei und Akzeptiererei nämlich nicht. Und man handelt sich womöglich dabei noch versehentlich Push-Ups ein.
