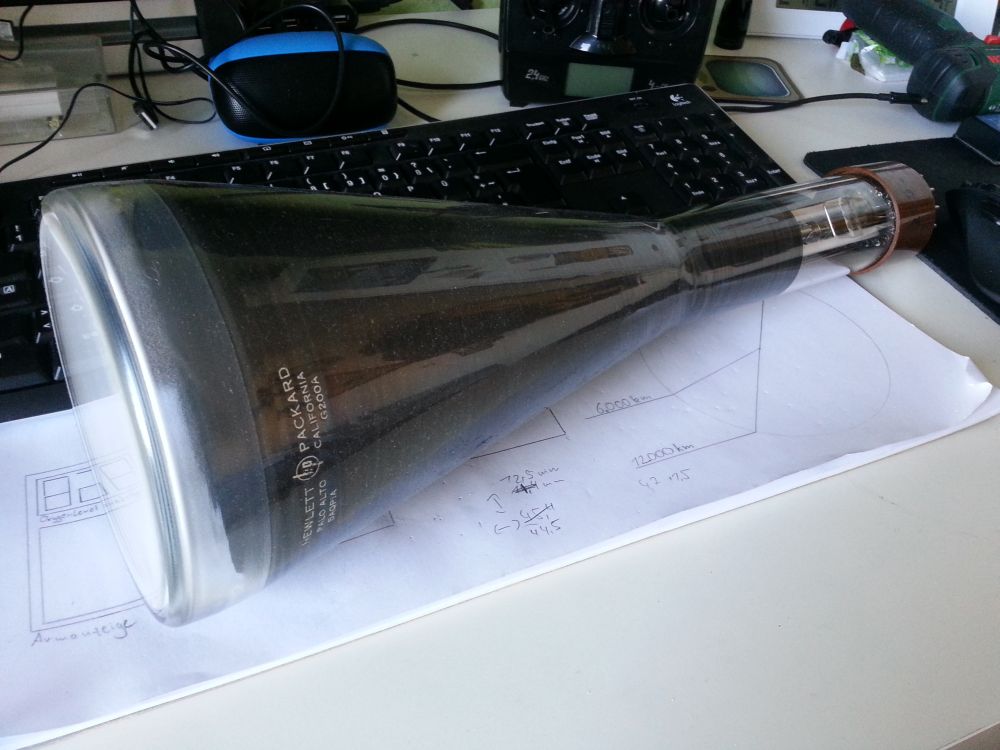

[S] Oszilloskop-Röhre (rund) zum Bau einer Scope Clock

#3544907
Lesenswert?

Sixeck schrieb:
> Das ist ne gute Frage, ich hab jetzt spontan auch nichts gefunden, aber
> als ich sie bekommen habe hatte ich mal ein datenblatt gefunden, aber
> die nötigen kV haben mich damals abgeschreckt,  und seitdem ist es ein
> Deko element....


Das dürfte das Datenblatt sein.
http://frank.pocnet.net/sheets/168/5/5AQP1.pdf

Alter: 40+Jahre, wahrscheinlich aus einem Uralt HP-Oszi ausgeschlachtet
#3548052
Lesenswert?

R2 D2 schrieb:

> Das Einzige was mich abschreckt ist die Anodenspannung von 2500 (!) Volt
> :-O
>
> Warum braucht das Teil 2 Anodenspannungen ?

Vermutlich ist das zweite die sog. Nachbeschleunigerspannung,
die dann speziell in HF-Oszis ein helleres Bild ergibt. Ich
weiss zwar nicht, ob man ganz aufs Nachbeschleunigen verzichten
kann, zumindest sollte man die Spannung für Deine Anwendung
deutlich reduzieren können.
Gruss
Harald
Gast #3548071
Lesenswert?

Hallo, die höhere Spannung ist für die Nachbeschleunigung , kann man
beide miteinander verbinden oder auch die Nachbeschleunigung weglassen .
Die Röhre läuft auch mit der halben Anodenspannung . Kann aber sein, das
der Punkt nicht scharf wird . Das ist zum ausprobieren. Eine einfache
Schaltung reicht schon aus wie B.Kainka schon vorgestellt hat
(b-kainka.de).Bei einer niedrigeren Anodenspannung braucht man auch
nicht so große Ablenkspannungen.
Die Hochspannungserzeugung ist durch einen Royer-Converter möglich , da
die Spannungen nicht so stabil und genau sein müssen . Gruß  Manfred
