hello Leute

Ich habe nach Info (PCB dimensionieren und berechnen) von einem
breitbandigen Richkuppler im Internet gesucht.Während der Suche bin ich
auf so was gestolpert
http://www.electronicstudio.net/pdf/HIGH%20QUALITY%20SENSOR.pdf

Allerdings bin ich mir unsicher ob so ein Richkuppler deckt die
Bandbreite das in der Beschreibung angegeben ist.

Mein Frage ist, lohn es sich so was zu kaufen, oder wäre besser einen
selber zu bauen.


Danke im Vorraus

Autor: Heinz Wäscherf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für welchen Frequenzbereich?
Für welche Leistung?
Welche Koppeldämpfung?
Welche Richtschärfe?

Grüße

Autor: HabNix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich bei der angebotenen, durchkontaktierten Platine mir die Breite
der Haupt- und Koppelleitung ansehe und davon ausgehe, das diese jeweils
für 50 Ohm bemessen sein sollten (siehe Abschlusswiderstand), erklärt
sich nicht die unterschiedlichen Breiten der Leiterbahnen. Außerdem
fehlt für eine breitbandige Anwendung die Kompensation der Leitungen.
Meiner Meinung nach, ist das Teil für Messaufgaben wenig geeignet.

MfG

Autor: K. Y. (rfzone)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz Wäscherf schrieb:
> Für welchen Frequenzbereich?
> Für welche Leistung?
> Welche Koppeldämpfung?
> Welche Richtschärfe?
>
> Grüße

danke schön für die Antwort.

eigentlich das soll für Bastelei und Lernzwecke sein, d.h. für 2m, 23cm,
13cm und 12.5cm wenn man alles in einem aufbringen kann.

 Sowas ähnliches wie auf diese Seite:

http://www.google.de/imgres?imgurl=http%3A%2F%2Fwww.student.dtu.dk%2F~s092916%2Fprojects%2Fantenna_measurement%2Fpictures%2Fdiretional_couplers.jpg&imgrefurl=http%3A%2F%2Fwww.student.dtu.dk%2F~s092916%2Fprojects%2Fantenna_measurement%2Fantenna_measurement.html&h=1067&w=1600&tbnid=ayXzBqEozuz25M%3A&zoom=1&docid=j7-Vohsc5TflNM&ei=dhxEU-PuH8KJtAaQwICwAw&tbm=isch&iact=rc&dur=239&page=1&start=0&ndsp=28&ved=0CFYQrQMwAA

leistung? (Zimmerbereich) das Minimum was erlaubt ist für
Leistungsmessungen von VCOs z.B. Wifi, oder wenn ich statt eine Antenne
einen Abschlusch Last verwende; Dummy Load 50 Ohm.

Koppeldämpfung: 10dB?

Richtschärfe: so gut wie möglich z.B. mit FR4 doppelseitige Epoxid
Leiterplatten.
Ich beabsichtige eine Spannungsverstärkungsschaltung für Kleine Signale
dazu zu bauen.

Autor: K. Y. (rfzone)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HabNix schrieb:
> Wenn ich bei der angebotenen, durchkontaktierten Platine mir die Breite
> der Haupt- und Koppelleitung ansehe und davon ausgehe, das diese jeweils
> für 50 Ohm bemessen sein sollten (siehe Abschlusswiderstand), erklärt
> sich nicht die unterschiedlichen Breiten der Leiterbahnen. Außerdem
> fehlt für eine breitbandige Anwendung die Kompensation der Leitungen.
> Meiner Meinung nach, ist das Teil für Messaufgaben wenig geeignet.
>
> MfG

danke schön, ich habe mich auch gewundert warum 100 Ohm und nicht 50
Ohm. Diese Teil soll auf Ebay von verschiedenen Verkäufer angeboten der
eine gibt die Masse 5"*2,5" der ander 5*2??

Autor: K. Y. (rfzone)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A Wifi (V)SWR Meter to build yourself

http://pe2er.nl/wifiswr/

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Ding kann unmöglich so breit funktionieren wie angegeben. Der
Frequenzgang ist wellenförmig, von maximaler Kopplung bis maximale
Dämpfung, die Koppelrichtung kehrt sich über der Frequenz sogar um.
So ein Leitungskoppler ohne weitere Kompensationsmaßnahmen geht
höchstens über eine halbe Oktave. Klar, die HF kommt durch die
Hauptleitung breitbandig durch, soweit stimmt das Versprechen.

Autor: DH1AKF W. (wolfgang_kiefer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Richtkoppler können über einen großen Frequenzbereich genutzt werden,
hier ein Bauvorschlag von DG0SA:
http://www.dg0sa.de/richtko.htm

Man muss sie halt entsprechend eichen...

Die Widerstandsbrücke nach PE2ER ist sehr breitbandig. Wenn man mit 100
mW auskommt, dann kann man damit SWR und Leistung recht gut messen.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit einer Widerstandsbrücke kann man kein SWR messen. Die zeigt die
Abweichung von 50 Ohm bei der Messfrequenz an. Ok, das kann man
umrechnen und eine Skala entsprechend zeichnen. Aber die Richtschärfen
von dg0sa kann ich kaum glauben.

: Bearbeitet durch User
Autor: Uwe S. (de0508)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christoph,

Wolfgang, DG0SA ist ein sehr netter Mensch und freut sich über eine
Kontaktaufnahme, dann könnte man sein damaliges Messverfahren und die
mogl. Messfehler erfahren.

Email und Telefon stehen auf seine Webseite.

73, Uwe

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber klar kann man mit einer Widerstandsbrücke SWR messen. Die meisten
Messbrücken, die es als Zubehör für skalare Netzwerkanalyzer gibt,
arbeiten nach dieser Methode.

Gruß

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einfache VSWR Messbrücke von 1,5 bis 1500 MHz:
http://www.ha8et.hu/PDF/8ET_033C_Manual_color.pdf

Autor: K. Y. (rfzone)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Uwe S. (de0508)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi K. Yousef,

ja diese GHz SWR Brücke habe ich auch zwei mal mit verschieden Buchsen
aufgebaut.

Wichtig dabei ist die mit 1mm sehr dünne 50Ω Koaxleitung und die beiden
Ferrittypen mit unterschiedlicher Permeabilität, die man paaren sollte,
um auf beiden Zweigen die selben Impedanz zu erhalten. So ergibt sich
eine hohe Richtschärfe.

Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für das Design von Stripline Kopplern gibt es eine open Source Software:
Qucs.

Qucs ist ein freeware GNU Schaltungs Design und Analyse Tool. Hier ein
Tutorial wie man Koppler designt

http://qucs.sourceforge.net/docs/tutorial/coupler.pdf

Gruß

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss meine Aussagen etwas korrigieren...

1. es gibt die Widerstandsbrücke, wie sie z.B. oben verlinkt ist, mit
einer Detektordiode und festen Widerständen. Die ist geeignet um die
Abweichung von 50 Ohm zu messen, auch als Wobbelmessung. Breitbandig wie
die Widerstände eben sind und vermutlich bis in die unteren GHz-Bänder
machbar.
Sie macht keine Aussage über die Richtung der Abweichung, also im
Smith-Diagramm liegt eine gemessene Spannung irgendwo auf einem Kreis um
den Mittelpunkt. Je kleiner die Spannung desto näher am 50 Ohm
Mittelpunkt.
Gut geeignet zum Wobbelabgleich eines Filters. Die Spannung korreliert
irgendwie mit dem SWR, man kann sich eine Skala auf dem Zeigerinstrument
in SWR anbringen, solange der Messender konstante Amplitude bringt. Die
Anzeigegenauigkeit wird umso besser, je näher man den 50 Ohm Punkt ist.

2. Es gibt auch die "Antennen-Rauschbrücke". Die hat einen einstellbaren
Widerstand und in der Luxusausführung einen Drehkondensator, beide mit
einer Skala. An einem Empfänger angeschlossen wird auf minimales
Rauschen abgestimmt. Damit kann man auch passiv Antennen abgleichen,
ohne Störsignale auszusenden. Es geht aber auch mit Messender und
Detektor wie oben. Messung nur punktweise bei jeweils einer Frequenz,
wobbeln geht nicht.
Vorteil: man bekommt echte Real- und Imaginärwerte, auch wieder am
besten in der Nähe von 50 Ohm.

3. Und dann gibt es Richtkoppler (mit O nicht U), auch getrennt von
einer Detektordiode. Messrichtkoppler haben Richtschärfen üblicherweise
>40dB.
Für einfachere Abstimmzwecke darf das auch weniger sein.
Mit Lambda/4 Microstrip-Leitungen sind nur Richtschärfen von ca. 13 dB
machbar, mit Stripline, auch Triplate genannt, geht anscheinend mehr
(das sind Leiterbahnen zwischen zwei Masseflächen).
Ich rede von Richtkopplern im VHF/UHF-Bereich, da ist so nur
schmalbandig um Lambda/4 Koppellänge herum eine brauchbare Richtschärfe
zu bekommen, bei der doppelten Frequenz ist die Koppelrichtung bereits
umgekehrt, erst bei der dreifachen benimmt er sich wieder wie gewünscht.
Man kann also möglicherweise Koppler für das 70cm-Band und das 23cm-Band
auslegen, wenn der Bereich dazwischen nicht gebraucht wird. Aber
breitbandig ist so nichts zu machen.

Ein breitbandiger VHF-Messrichtkoppler ist z.B. der HP778
http://www.home.agilent.com/en/pd-1000001726%3Aepsg%3Apro-pn-778D/coaxial-dual-directional-coupler-100-mhz-to-2-ghz?&cc=DE&lc=ger
100 MHz bis 2 GHz, 20 dB Auskoppeldämpfung, directivity (=Richtschärfe)
>36 dB

: Bearbeitet durch User
Autor: Heinz Wäscher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph Kessler (db1uq) schrieb:
> 1. es gibt die Widerstandsbrücke, wie sie z.B. oben verlinkt ist, mit
> einer Detektordiode und festen Widerständen. Die ist geeignet um die
> Abweichung von 50 Ohm zu messen, auch als Wobbelmessung. Breitbandig wie
> die Widerstände eben sind und vermutlich bis in die unteren GHz-Bänder
> machbar.
> Sie macht keine Aussage über die Richtung der Abweichung, also im
> Smith-Diagramm liegt eine gemessene Spannung irgendwo auf einem Kreis um
> den Mittelpunkt. Je kleiner die Spannung desto näher am 50 Ohm
> Mittelpunkt.

Und das reicht auch vollkommen, wenn nur das SWR interessiert. Das VSWR
ist ein skalares Verhältnismaß Umax / Umin an einer Leitung. Die
Phaseninformation (ich denke damit ist "die Richtung" gemeint) ist beim
VSWR nicht von Interesse. Um das Stehwellenverhältnis zu messen, brauche
ich also nicht zwingend einen Richtkoppler.

Der Reflexionsfaktor hingegen ist eine vektorielle Größe und
berücksichtgt Betrag und Phase der reflektierten Welle. Aus dem
Reflexionsfaktor kann man natürlich auch das SWR ermitteln.

Grüße

Autor: HabNix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Information zur Konstruktion von Strip-Line-Richtkopplern gibt es hier
als PDF-Datei:
http://etrij.etri.re.kr/etrij/journal/article/article.do?volume=27&issue=6&page=697

Richtkoppler, und darum ging ist in der Frage, können bei Sendebetrieb
in der Speiseleitung verbleiben. Es werden, je nach Ausführung,
Sendeleistung und/oder reflektierte Leistung angezeigt. Die
Durchgangsdämpfung ist sehr gering.
Für genaue Anpassmessungen liefern Messbrücken schon bei relativ
geringem Aufwand sehr gute Ergebnisse. Leistungen werden keine
angezeigt. Die Durchgangsdämpfung ist erheblich.
Ich fürchte nur, der Fragesteller weiß selber nicht was er messen will.

MfG

Autor: Christoph db1uq K. (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hab noch was:
Aus den Skriptum der UKW-Tagung Weinheim 1989 von Günter Schwarzbeck
DL1BU. Sein Vortrag zum Thema VHF/UHF/SHF-Antennen-Messtechnik beginnt
mit fünf Seiten zum Aufbau guter Messrichtkoppler.

Zum einen die Amateurfunk-Koppler von "EME" und der schon genannte
HP778. Er beschreibt deren Triplate-Konstruktion mit den Abmessungen der
Leiterbahnen.

Am Ende sind noch seine Messungen dazu abgebildet, den Rest des Vortrags
zur Antennenmessung habe ích weggelassen.

Autor: K. Y. (rfzone)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Zunächst möchte ich mich bei allen bedanken, die zum ersten oder
mehrmals geantwortet und zum Thema ausführliche Information, Vorschläge,
und Tipps beigetragen haben. All das was ich von Ihnen gelernt habe,
würde ich sicherlich nicht einfach in Fachbücher so angedeutet und
explizit erhellt finden, sondern muss ich selber lang und viel lesen und
praktizieren bevor ich alles (und erst nach Monate lang) herauszufinden
kann. Ich wünsche jeden all das was er für sich wünscht, z.B.
Erfolg,...etc. Geld auch!

Jetzt  muss ich die vorliegenden vielseitigen Messmöglichkeiten tief
ackern und evaluieren damit ich eine zusammenfassende und entscheidende
Verständnis aufbauen kann, den jetzt habe ich Anregungen um mehr als ein
Breitbändigen Richtkoppler zu bauen.
Ein Richtkoppler wurde vor mir vorgeschlagen aus der Notwendigkeit ein

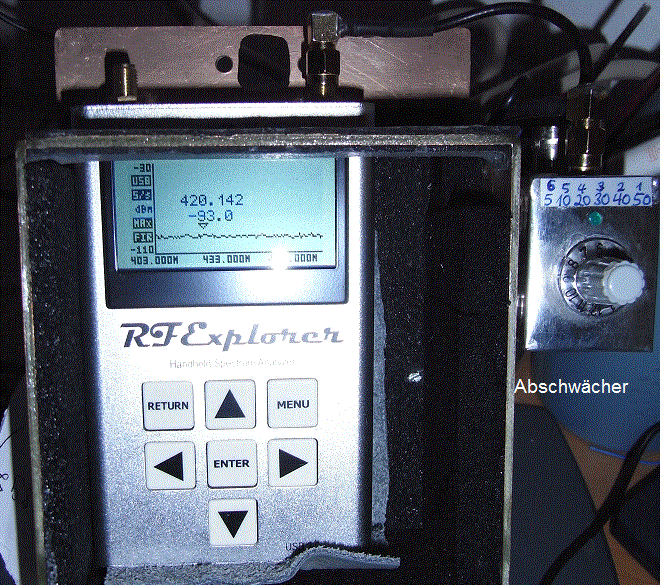

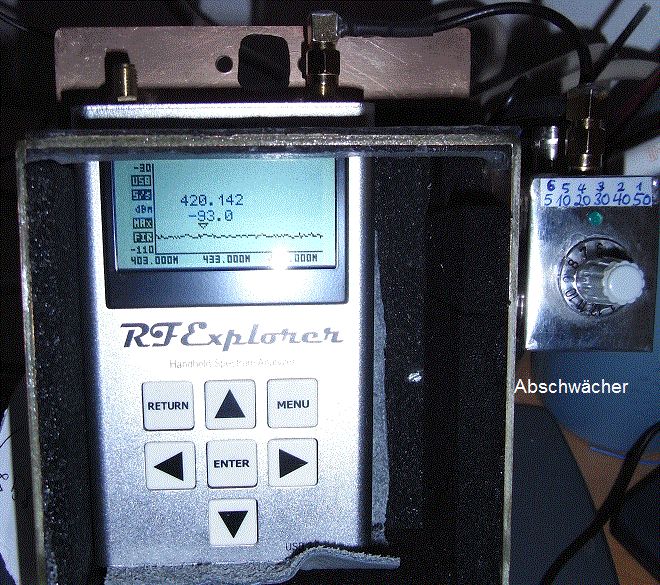

Abschwächer (Extraschutz) für mein RF Explorer zu bauen (Bild im
Anhang). Damals hatte ich einige Probleme den Abschwächer richtig zu
bauen (Drehschalter und SMD Widerstände). Später wollte ich die SWR und

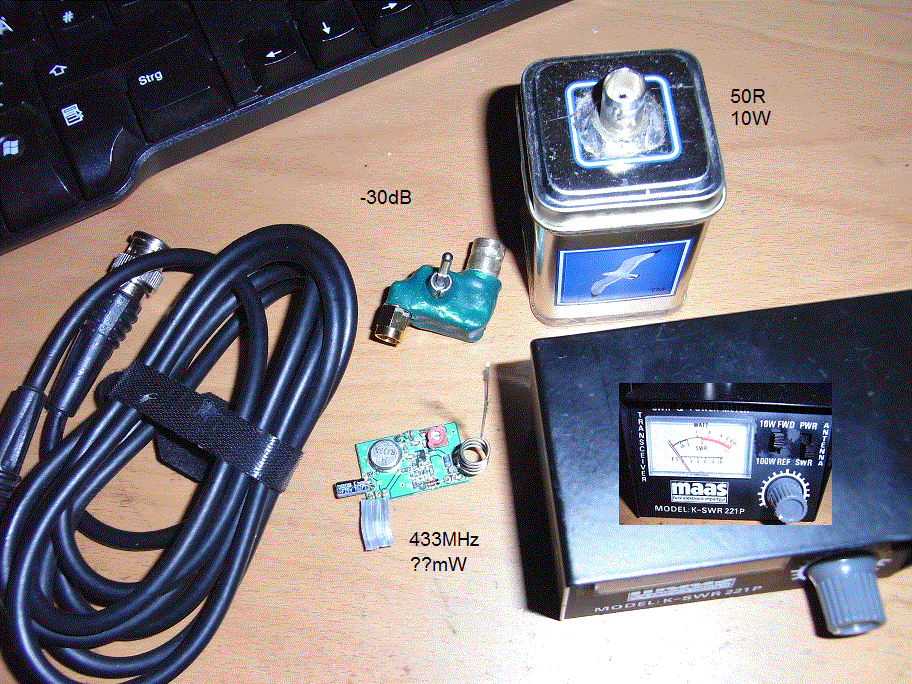

die Leistung eines 433MHz Funksenders messen (Bild im Anhang). Jetzt
muss ich auch etwas über die 50 Ohm Koaxialkabeln...etc  und Anpassungs
und Kompensionsthema ...etc. mehr begreifen. Das im Bild SWR messgerät
habe ich fom Flohmarkt gekauft und im Internet nach dessen Daten
nachgeschlagen. Ich habe herausgefunden das es nur für 27 MHz geeignet
ist.
Als ich auch dann etwas über (selbst machen, DIY, Homebrew) SWR meter
erkündigt war die Idee mit dem Richtkoppler für Wattmeter und SWR meter
ein Thema.

Autor: DH1AKF W. (wolfgang_kiefer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
