Hallo zusammen

Ich möchte euch hiermit gerne anbieten eure elektronischen Schaltungen
zu simulieren und bei Bedarf auch ein Platinenlayout zu gestalten.

Ich benötige dafür lediglich den Schaltplan und die angestrebte
Bauteilliste mit den zu verwendenen Bauteilen.

Bei Interesse einfach bei mir melden.

von kicherkicher (Gast)


Angehängte Dateien:

Lesenswert?

siehe Anhang

von uc (Gast)


Lesenswert?

Was genau? Analog, Digital, Integrierte ICs, Elektrik, mW, MW, 32-lagig?

von EDummerchen (Gast)


Lesenswert?

Stefan Sommermeier schrieb:
> Ich möchte euch hiermit gerne anbieten eure elektronischen Schaltungen
> zu simulieren und bei Bedarf auch ein Platinenlayout zu gestalten.

Na das ist aber lieb von dir. Endlich geht es aufwärts und "wir"
brauchen uns nicht mehr mit diesem lästigen LTSpice u.ä. herumplagen.

Danke danke danke.

von Stefan Sommermeier (Gast)


Lesenswert?

Simulationen führe ich im Analogen Bereich durch, deshalb schrieb ich
den Thread ja auch in dieses Forum.
ICs können natürlich auch simuliert werden.
Eigentlich sind dabei keine Grenzen gesetzt. Ich simuliere mit OrCAD.

von Дуссель дук (Gast)


Lesenswert?

Toll. Der Hammer. Vielen Dank.

von Easylife (Gast)


Lesenswert?

Machst du das denn dann auch gut?

von Stefan Sommermeier (Gast)


Lesenswert?

Natürlich.
Du kannst es ja ausprobieren.

von SpiceBoy (Gast)


Lesenswert?

Stefan Sommermeier schrieb:
> Simulationen führe ich im Analogen Bereich durch, deshalb schrieb ich
> den Thread ja auch in dieses Forum.
> ICs können natürlich auch simuliert werden.
> Eigentlich sind dabei keine Grenzen gesetzt. Ich simuliere mit OrCAD.

Aha, also nur im Anal.Bereich, und wenn da jetzt so'n ganz klein
bisschen Digit.Bereich mit bei ist? Simmeliert es dann nicht mehr?
Was kostet das denn überhaupt? Muss man sich da erst registrieren?

Das ist ja jetzt alles hochinteressant. Ich glaub da muss man
dranbleiben.

von Stefan Sommermeier (Gast)


Lesenswert?

Natürlich können auch digitale Bereiche simuliert werden.
Ich benötige halt nur die Bauteildaten.
Du musst dich nicht registrieren,  da ich Gewerbetreibender bin.
Die Kosten halte ich sehr moderat. Für kleine Schaltungen kann es auch
mal kostenlos sein.

Einfach eine Nachricht an mich mit den vorgegebenen Dingen und Wünschen
und lis geht es.

von Doc (Gast)


Lesenswert?

SpiceBoy schrieb:
> Aha, also nur im Anal.Bereich, ...

Ich denke da kann er auch untersuchen...

von ED (Gast)


Lesenswert?

Stefan Sommermeier schrieb:
> Die Kosten halte ich sehr moderat.

Aha, jetzt kommen wir der Sache schon näher.

mfG

von Stefan Sommermeier (Gast)


Lesenswert?

Grundsätzlich will ich für die Arbeit kein Geld haben.
Wenn ich allerdings mehrere Wochen oder Tage mit einer Simulation
beschäftigt bin, dann kann man doch über eine Aufwandsentschädigung
reden,  oder ?
Wie schon gesagt: Grundsätzlich kostenlos !!!

von (nicht "Gast") (Gast)


Lesenswert?

Kostenlos + Entschädigung + Gewerbetreibender

= Schwarzarbeit?

Zeige doch mal eine Referenz weil bisher scheint das hier die Lösung all
unserer noch nicht identifizierten Probleme zu sein...

von Stefan S. (stefan_sommermeier)


Lesenswert?

Natürlich betreibe ich keine Schwarzarbeit.
Ich biete hier lediglich meine Hilfe an.
Neben meinem derzeitigen Studium bin ich Kleingewerbeinhaber und
verdiene damit mein Taschengeld.
Es geht mir auch hier garnicht um finanzielle Bereicherung, sondern um
Hilfestellung.
Was für eine Referenz soll ich denn nun zeigen ?
Ich werde mir mal kurz ein Projekt "hinzimmern" und dann lade ich es mal
hoch.
Dauert aber einen kleinen Moment.

von Simulant (Gast)


Lesenswert?

Stefan Sommermeier schrieb:
> Ich simuliere mit OrCAD.

Orcad kann nicht simulieren. Du meinst wohl PSpice.

von Philipp L. (philipp_l89)


Lesenswert?

Stefan Sommermeier schrieb:
> ...Ich simuliere mit OrCAD.

Stefan Sommermeier schrieb:
> Neben meinem derzeitigen Studium...

OrCad Studenten Lizenzen für Anal. und Digit. Simulation? An welcher
Uni? Ich schreibe mich nochmal ein!

von Stefan S. (stefan_sommermeier)


Lesenswert?

Simulant schrieb:
> Orcad kann nicht simulieren. Du meinst wohl PSpice.

Natürlich simuliere ich mit PSPICE.
Allerdings ist dies ja in OrCAD integriert.

von Stefan S. (stefan_sommermeier)



Lesenswert?

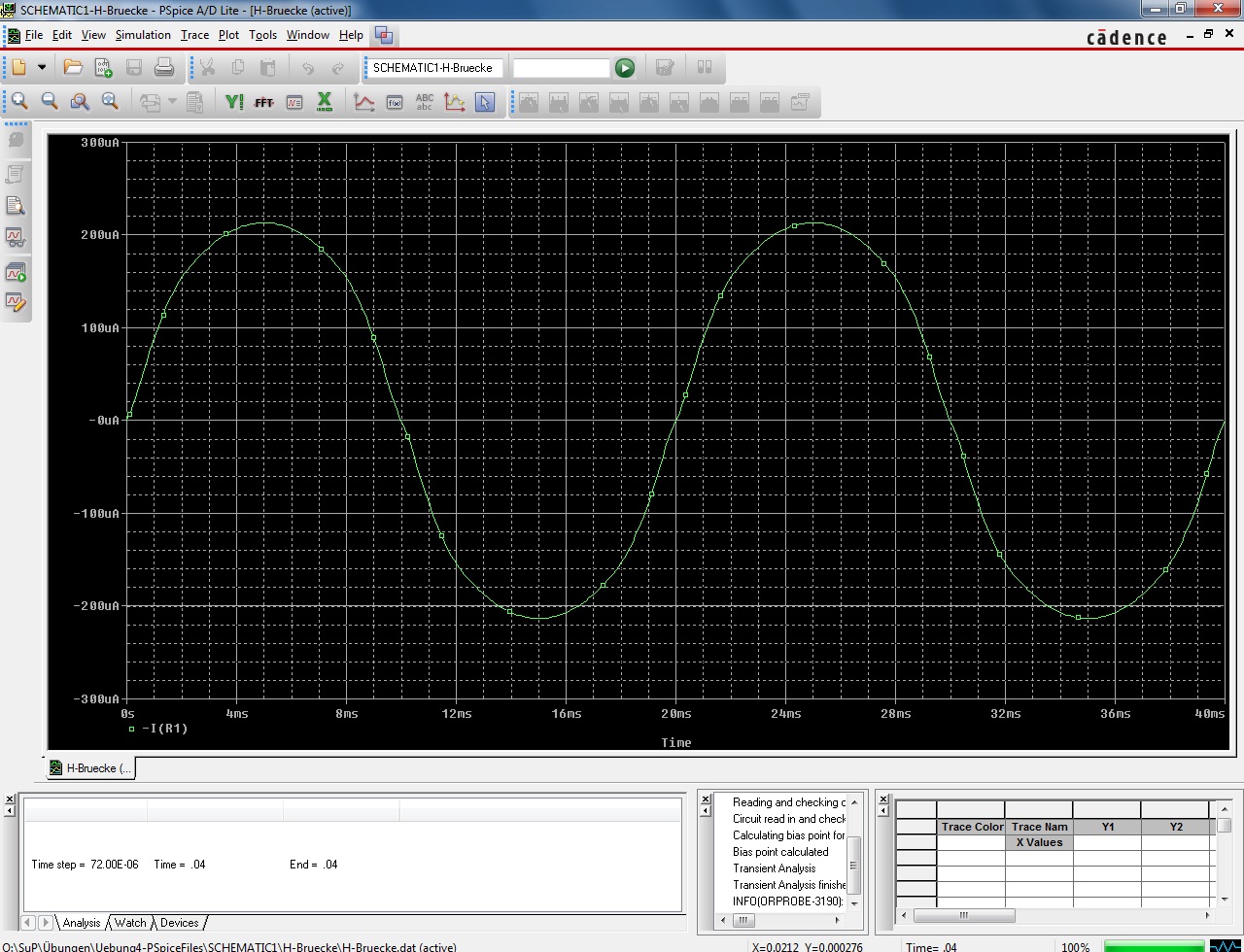

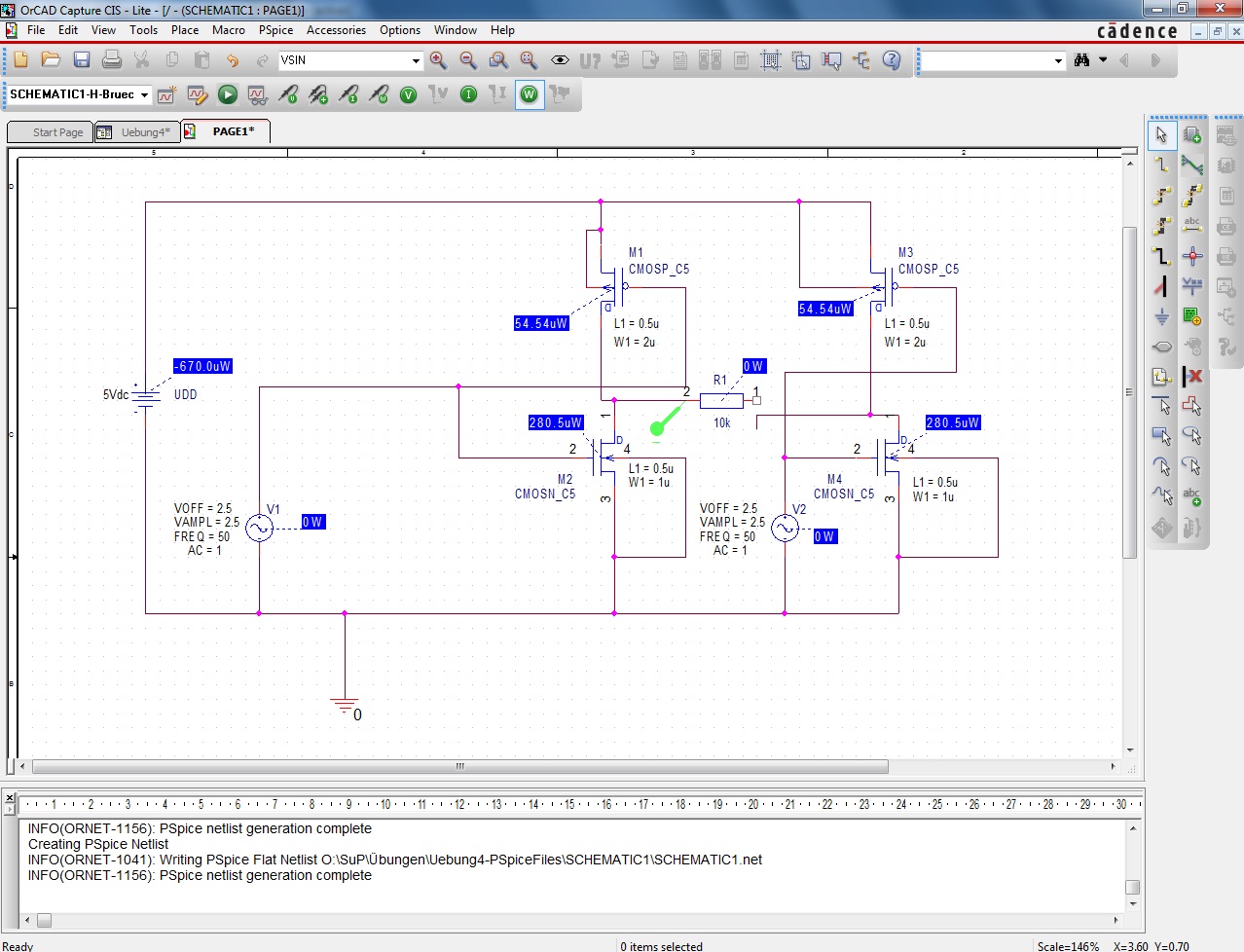

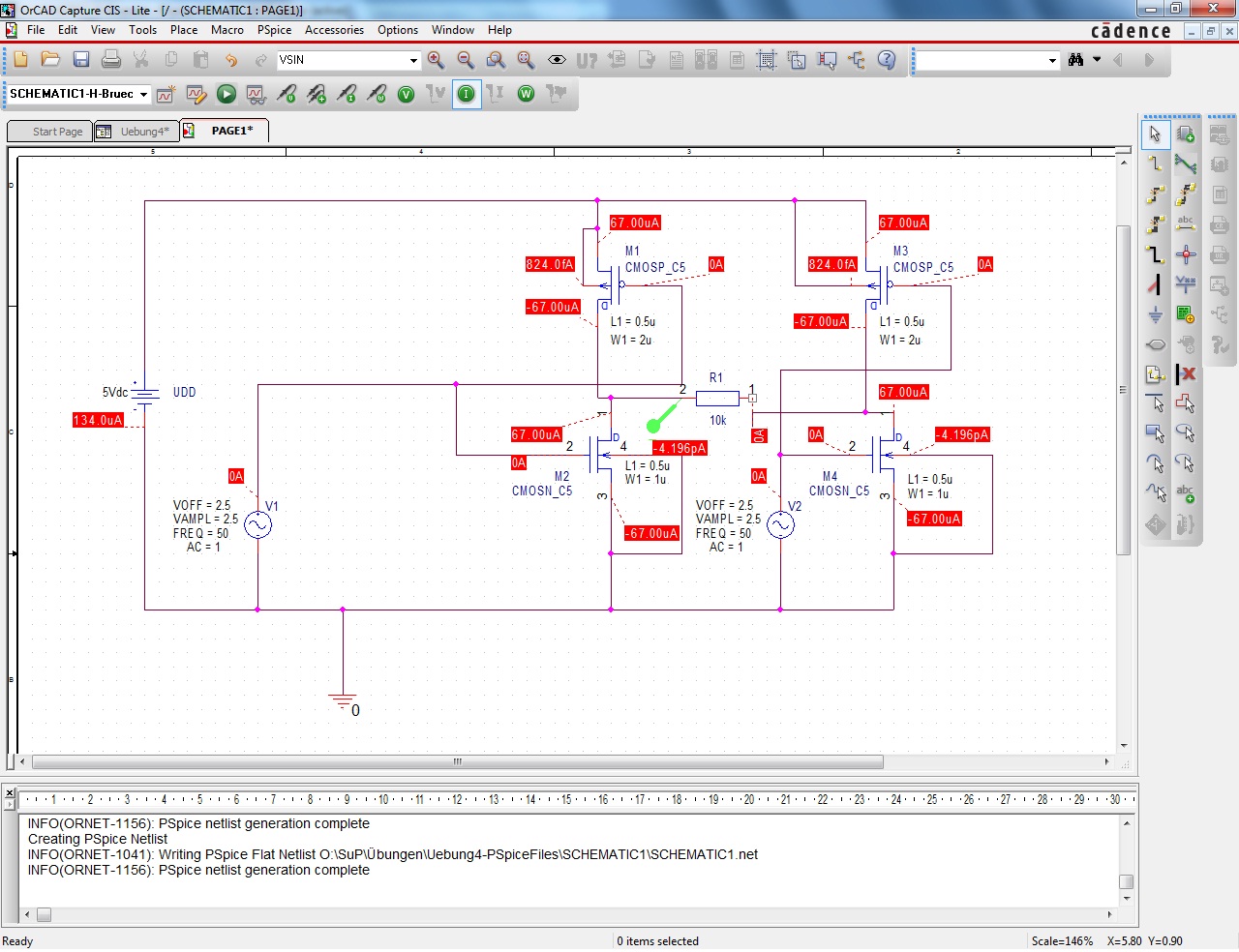

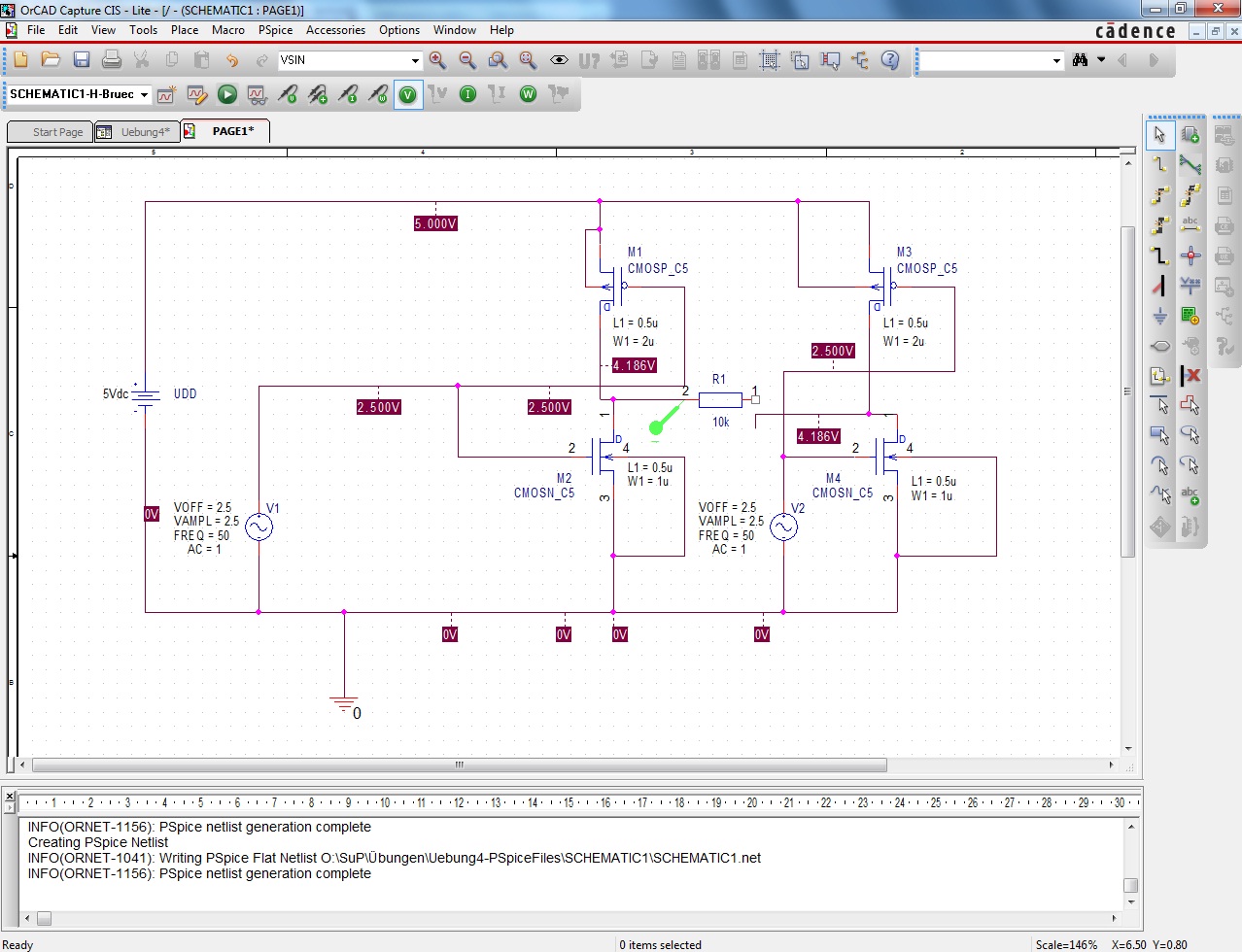

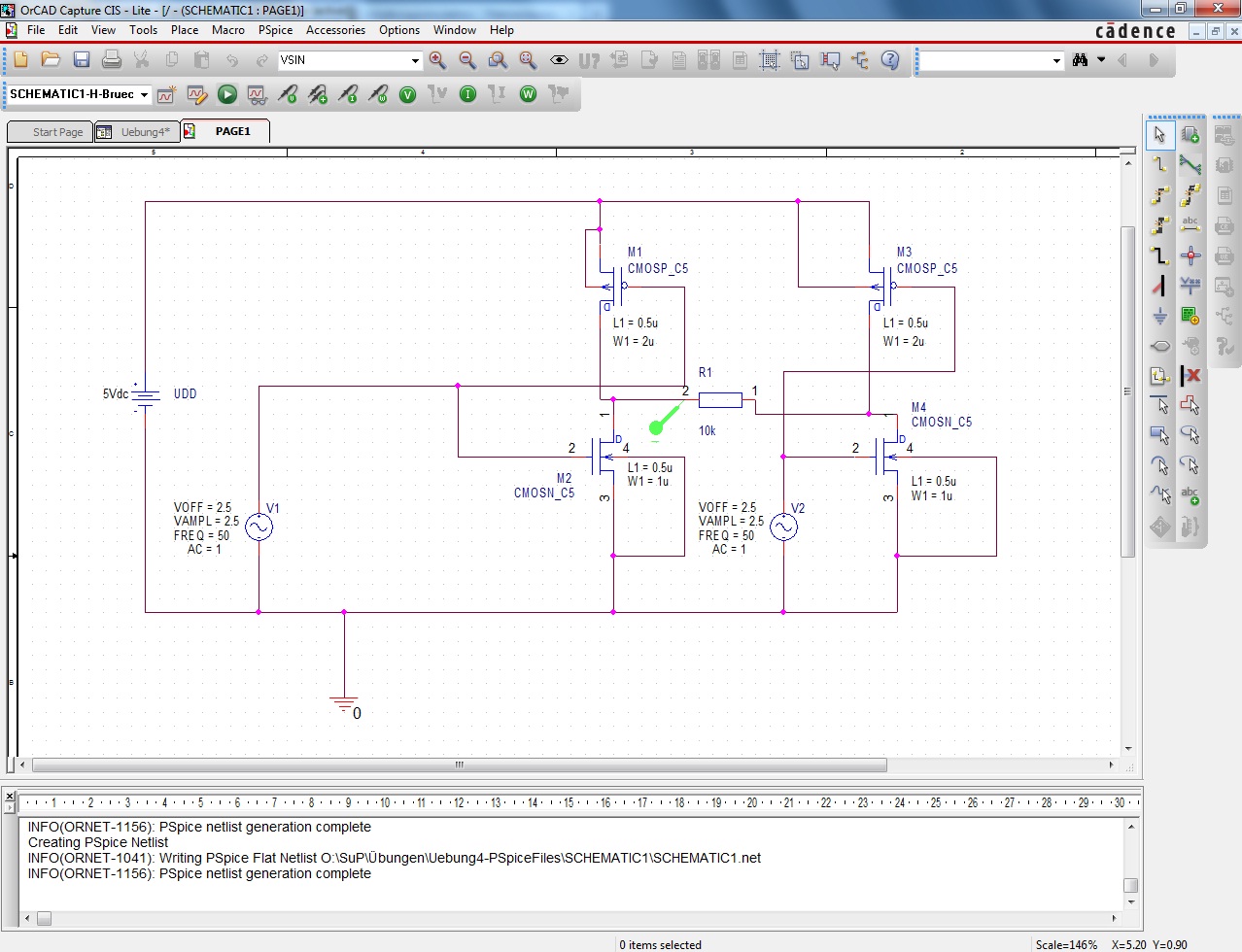

Anbei mal eine geforderte Referenz.
Natürlich habe ich mir jetzt nur was Kleines ausgedacht...

von Simulant (Gast)


Lesenswert?

Stefan Sommermeier schrieb:
> Anbei mal eine geforderte Referenz.

Ohje, was soll das sein? Lerne erstmal Schaltungen vernünftig zu
zeichnen und auch alle Bauelemente anzuschließen (R1). Wie willst du
denn sonst bei umfangreichen Sachen den Überblick behalten?

von Easylife (Gast)


Lesenswert?

Lieber Stefan,
ich finde da gut, dass du deine Dienste hier kostenlos zur Verfügung
stellen möchtest.
Ich glaube nur, da besteht kein großes Interesse. Der Grund warum sich
hier so einige ziemlich über dein Angebot beömmeln (ich schließe mich da
nicht aus) ist, dass Schaltungssimulation für Entwickler zum Alltag
gehört. Es nützt dabei sehr wenig, diesen Job an jemand anderes
weiterzugeben, da der Entwurfsprozess ja nur direkt am Simulator möglich
ist. Schaltung zeichnen, simulieren, verändern, wieder simulieren,
etc...
Ein Screenshot der Simulationsergebnisse einer nicht funktionierenden
Schaltung nützen einem rein gar nichts.
Bei PCB Design ist es so, dass man hier vorab wirklich wissen möchte, ob
derjenige der das Layout macht der Aufgabe gewachsen ist. Da möchte man
professionelle Referenzen sehen.
Jemanden zu beauftragen, der einem hohe Kosten verursacht indem die PCBs
schlecht geroutet sind, und am Ende nicht oder im schlimmsten Fall nur
grenzwertig funktionieren, möchte man eher vermeiden. Eine Relaiskarte
routen die meisten hier lieber mal eben am Samstag abend selbst.

von Stefan Sommermeier (Gast)


Lesenswert?

Der R1 ist richtig angeschlossen.
Beim Screenshot leider allerdings nicht gut dargestellt.
Wer die Werte überprüft der findet dies auch heraus.
Natürlich müssen meine Hilfestellungen auch nicht angenommen werden...
Und zur Referenz.  Ich habe innerhalb kürzester Zeit mal was "zusammen
gezimmert", wie auch schon oben erwähnt.

Naja. Soweit so gut.
Hilfeangebot steht...

von (nicht "Gast") (Gast)


Lesenswert?

OK... danke für die "Referenz" jetzt kann ich mir ein Bild machen.

Wie sieht denn dazu jetzt dein Platinenlayout aus? Und wo gibt es die
idealen Spannungsquellen zu kaufen?

Gehe ich jetzt richtig in der Annahme dass du CMOS Technologie fertigen
kannst?

Afaik darf man als Student die Studentenlizenz auch nur
nicht-kommerziell verwenden.

von vcd (Gast)


Angehängte Dateien:

Lesenswert?

Stefan Sommermeier schrieb:
> Der R1 ist richtig angeschlossen.
> Beim Screenshot leider allerdings nicht gut dargestellt.
> Wer die Werte überprüft der findet dies auch heraus.

Ja, is klar. Ist nur der Screenshot, der in drei Bildern falsch ist. Der
Widerstand ist natürlich angeschlossen, sieht man doch an dem Kästchen
mit der "1".

Genug des Sarkasmus. Deine Absichten in allen Ehren, aber wenn du selbst
schon bei solchen kleinen Schaltungen Fehler drin hast, wie soll das
erst bei einer ernsthaften Anwendung aussehen?

Sorry, aber du wirst verstehen, wenn ich das Angebot ablehne...
