Die kleinste Schaltung/Platine die ihr je gemacht habt..

[Die Welt geht vor die Hunde (Gast)]

Mich würden brennend Bilder und Kurzbeschreibung der kleinsten
(komplexen) Schaltung/Platine interessieren die ihr je gemacht habt.
Gibt es das hier unter uns, oder bauen Alle nur große Projekte?

[Oliver R. (orb)]

Das kleinste und doch komplex??
LED-Moodlight mit Tiny10 und RGB-LED in PLCC6.
Leider grad kein Bild griffbereit.

[slenz (Gast)]

Ich hatte mal ein 1k2 Modem für PacketRadio.
Das war ein TCM3105 im DIP16 Gehäuse. Alle restlichen Bauteile waren
bedrahtet.
DIP 16 die Beinchen fast ganz abgezwickt. Alle Bauteile mit
Sekundenkleber drüber geklebt, Beinchen fast ab und dann alles mit
Fädeldraht verbunden. Am Ende hat alles in ein SUB9 Stecker gepasst.

Kein SMD. Aber konventionell und gefühlt 80% Füllfaktor.

[Die Welt geht vor die Hunde (Gast)]

ja soetwas! wirklich keine Bilder?

[U. M. (oeletronika)]

Hallo,
was verstehst du unter klein?
Hier paar Beispiele:
- Ein kleiner Mikrorechner von vor 35 Jahren. Dichter gepackt geht kaum
noch.
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/J_T_Einchip_uRechner/Innen_kl.jpg
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/J_T_Einchip_uRechner/Rueckseite_kl.jpg
Oder eine etwas jüngerer uC in kompakten Format
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/LED_LAMPEN/TREPPEN-LED/11_Elektronik.JPG
Die Breite der LPL ist etwas 30mm.

Oder hier was nettes kleines:
http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/Opto_Laser/Lasersteuer_2_kl.jpg
Das Raster der "großen Löcher" ist 2,5mm.
Gruß Öletronika

[Georg (Gast)]

Hallo,

die ständig wiederkehrenden Aufrufe zum Angeben mit irgendwelchen
Konstruktionen haben etwa das intellektuelle Niveau von "Die ultimative
Chartshow - die peinlichsten Nacktbilder aller Zeiten". So nach dem
Motto "Ätsch meine Leiterplatte hat viel mehr Löcher als deine".

Georg

[Karol B. (johnpatcher)]

Georg schrieb:
> die ständig wiederkehrenden Aufrufe zum Angeben mit irgendwelchen
> Konstruktionen haben etwa das intellektuelle Niveau von "Die ultimative
> Chartshow - die peinlichsten Nacktbilder aller Zeiten". So nach dem
> Motto "Ätsch meine Leiterplatte hat viel mehr Löcher als deine".

Du brauchst ja nicht daran teilnehmen. Ich hingegen finde das von Zeit
zu Zeit sogar als Inspirationsquelle für eigene Projekte ganz
interessant.

Mit freundlichen Grüßen,
Karol Babioch

[J. H. (joho62)]

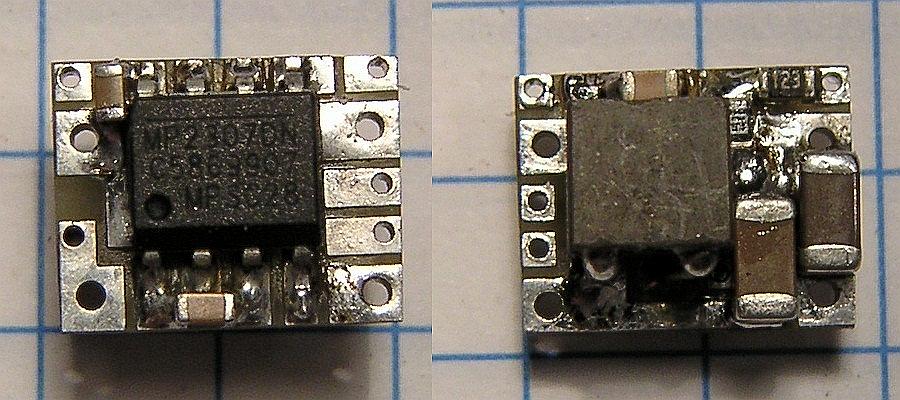

Step-Down-Regler mit MC2307, IN: bis 36V, OUT: bis2,5A.Maße 7x7x9mm.
Jo

[Nik D. (y2kicn)]

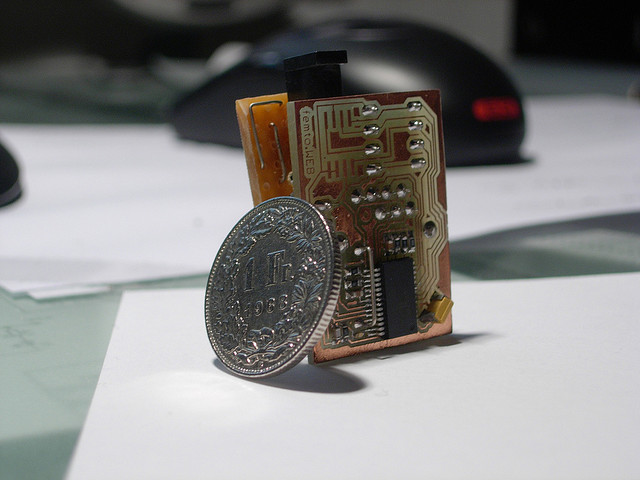

web.jpg ist schon etwas her(2008): Ein winziger WebServer. Attiny45,
enc28j60, zweck: eine einzige winzige statische html seite anzeigen.

audio.jpg ist hingegen nicht wirklich von mir; - ich habs zwar gebaut,
aber so klein ists nur dank dem genialen code von elm chan, der das
alles in einen  t85 gepresst hat. Spielt 16bit mono pcm .wav files von
der SD Karte (PWM)

[Verwirrter Anfänger (Gast)]

Kleiner 5V AVR ISP Programmer:

http://www.justgeek.de/avr-programming-cable/

[... (Gast)]

J. H. schrieb:
> Step-Down-Regler mit MC2307, IN: bis 36V, OUT: bis2,5A.Maße 7x7x9mm.
> Jo

Soll wohl MP2307 heißen.

[Omega G. (omega)]

Das sind meine zwei interessantesten Kleinigkeiten:

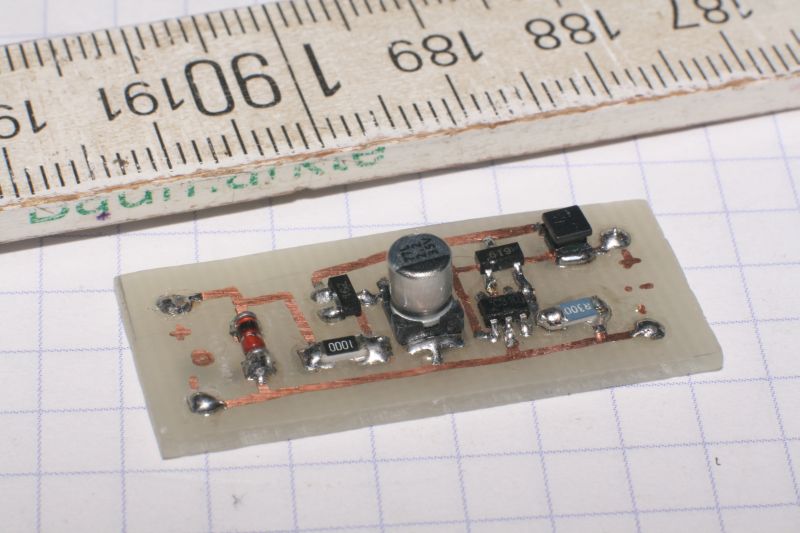

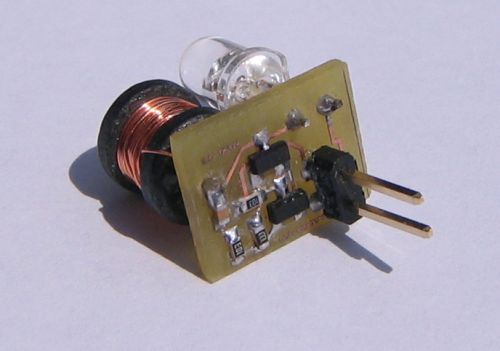

- Einmal ein Boost Wandler um LEDs mit einer 1,5V Batterie zu versorgen,
kaum größer als Spule und LED

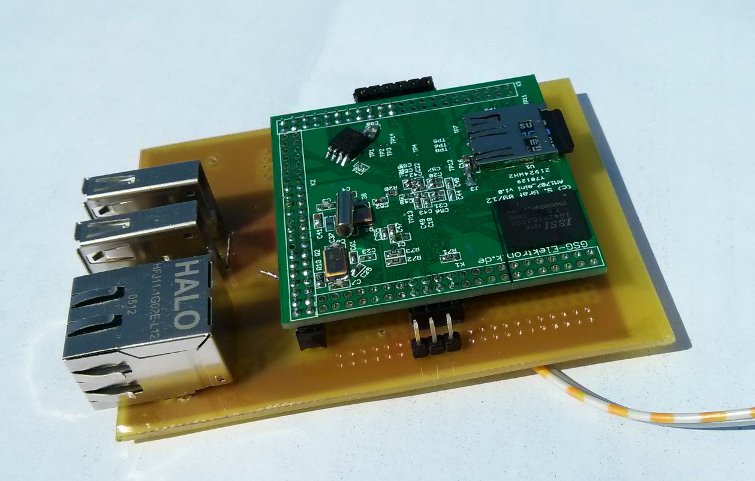

- Ein kompletter Rechner inkl. USB, Ethernet, Displaycontroller auf 5 cm
* 5 cm (ARM9 Controller auf der Unterseite, RAM sichtbar)

[Die Welt geht vor die Hunde (Gast)]

Einfach klasse, faszinierend!

[J. H. (joho62)]

... schrieb:
> Soll wohl MP2307 heißen.

Ja, natürlich.

[Maik (Gast)]

hat sonst keiner mehr was? finde ich auch sehr interessant!

[B. S. (bestucki)]

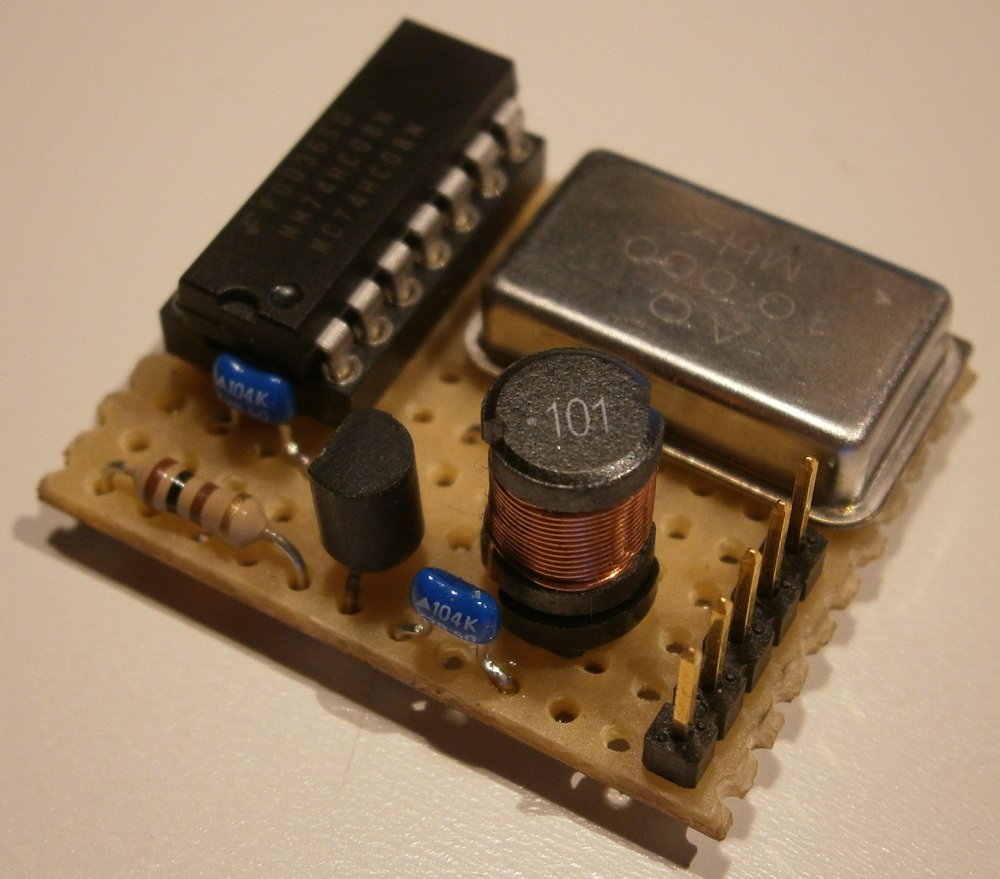

Nicht das Kleinste/Kompakteste, was ich je gemacht habe, aber was
anderes hab ich auf die Schnelle, ohne irgendwas aufschrauben zu müssen,
nicht gefunden.
Das Ding vereint eine DC-Spannungsversorgung und eine serielle
Schnittstelle (bidirektional). So ist es möglich, mit nur zwei Leitungen
eine Schaltung zu versorgen und mit ihr Daten auszutauschen. Dieser
"Murks" war damals nötig, da die Leitungen (120m durchs Erdreich)
bereits bestanden. Die geätzte Version ist nur etwa halb so gross, hab
ich aber gerade nicht zur Hand.

EDIT:
Die Schaltung hab ich irgendwo hier aus dem Forum, finde aber den Thread
gerade nicht...

EDIT 2:
Gerade bemerkt, dass dies nur der Sendeteil ist. Der Empfänger müsste
noch irgendwo Dioden haben.

[t(r)oll (Gast)]

be stucki schrieb:
> Nicht das Kleinste/Kompakteste ... aber was anderes hab ich auf die
> Schnelle, ... nicht gefunden.

> ... Die geätzte Version ist nur etwa halb so gross, hab
> ich aber gerade nicht zur Hand.

> ... finde aber den Thread gerade nicht...

> Gerade bemerkt, dass dies nur der Sendeteil ist. Der Empfänger müsste
> noch irgendwo Dioden haben.

Mit was für'n Sche.. versuchst du uns hier abzuspeisen? Mit einer
geschickteren Wortwahl hätte es mir ungleich besser gefallen.

[Toralf W. (willi)]

Moin,

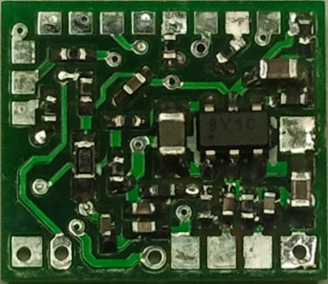

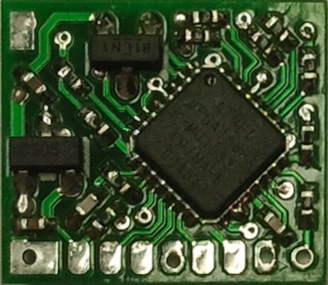

Car Decoder für das OpenCarSystem. Der ist 10x11 mm groß, mit 0402er
SMDs bestückt, hier die Muster Handbestückt.

[Klaus R. (klara)]

Hallo,

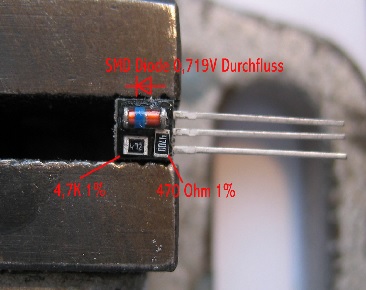

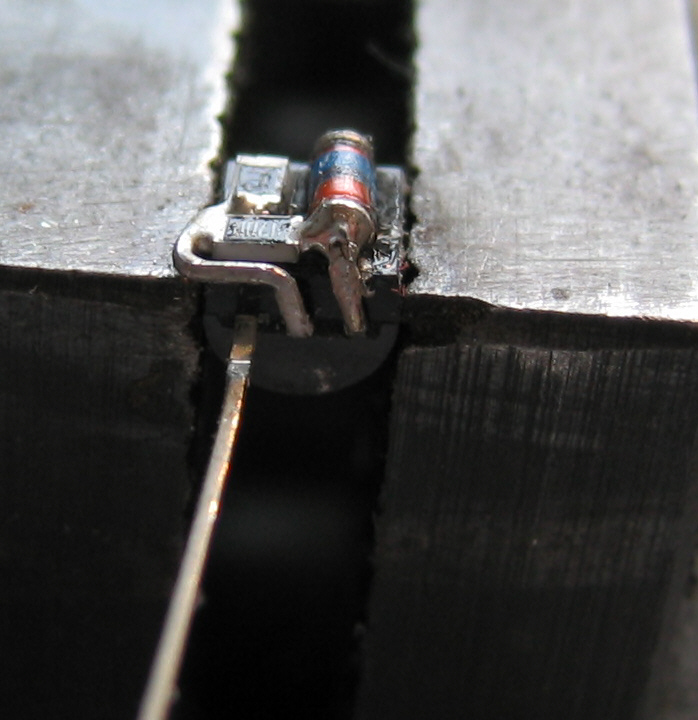

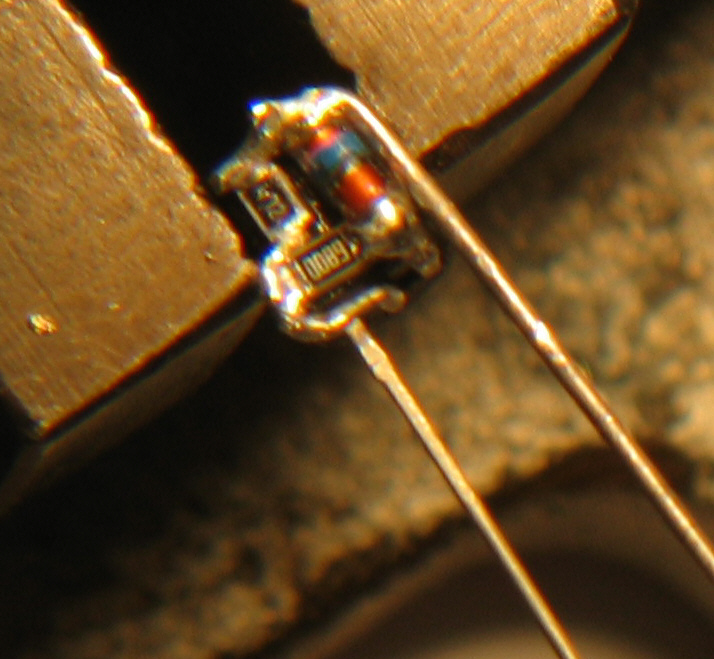

ich habe da auch etwas. Eine tempreraturstabilisierte Kostantstromquelle
mit LM334 aus dem Jahr 2004. Das letzte Bild ist leider etwas unscharf.

R1 = 680 Ohm 1%
R2 = 4,7 K 1%

Temperatur Konstantstrom
24°C 264,3 uA
35°C 264,0 uA
32°C 264,0 uA
30°C 264,0 uA
28°C 264,0 uA
27°C 264,1 uA
24°C 264,3 uA

Die Werte der Widerstände hängen natürlich von der Diode ab. Benötigt
man mehrere Stromquellen, so ist es hilfreich die Dioden aus einer
Charge zu verwenden.

mfg. Klaus.

[Schleby N. (schleby)]

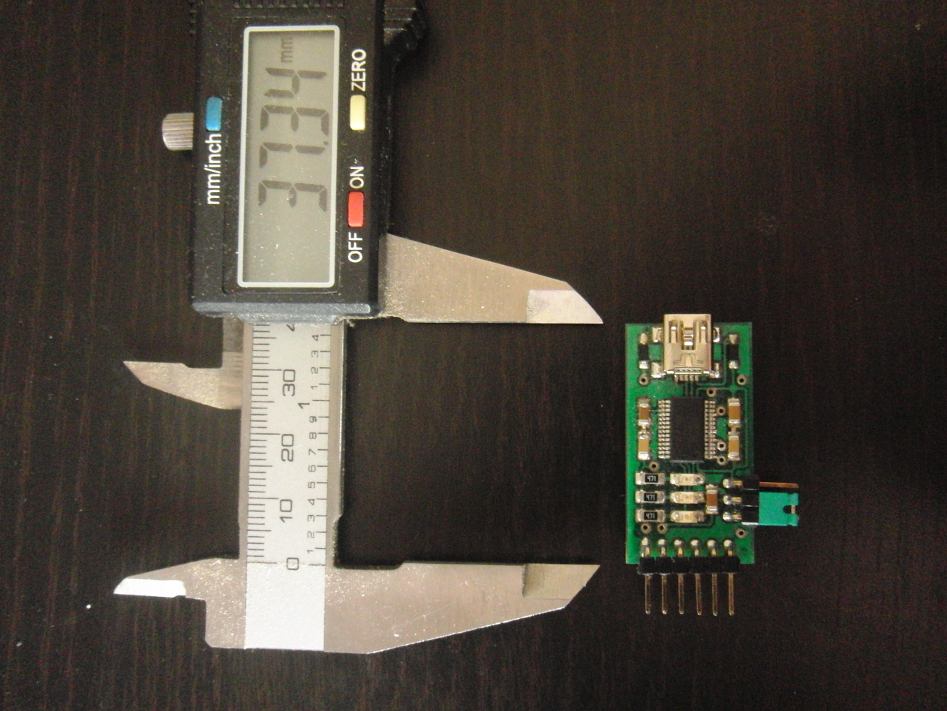

Ft232RL Board hat sich vielfach bewährt.

[Olaf B. (omb)]

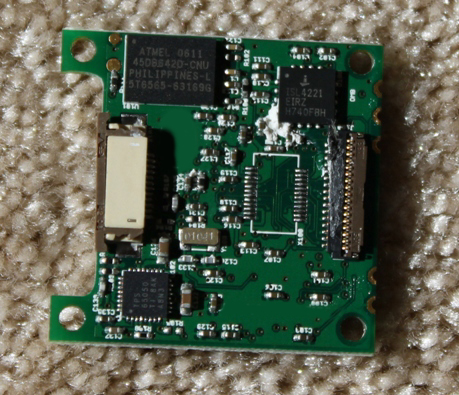

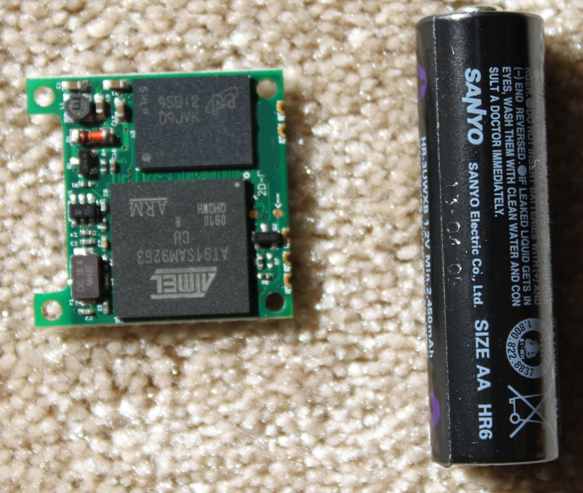

Ist zwar nicht das kleinste was ich entwickelt habe, aber das mit dem
meisten Aufwand beim Layout. Abmessungen 28x29mm.8 Lagen.
Funktion:
ARM9 CPU mit RAM, serial Flash, Spannungsversorgung, RS232-Wandler,
paralleler Kameraanschluss (FCC)

[Paul B. (paul_baumann)]

Olaf schrieb:
>8 Lagen

Soviele schaffe ich normalerweise nur beim Schwimmen...
;-)

MfG Paul

[12V DC (Gast)]

Wie hast du denn die CPU da draufgekriegt? Vorverzinnte Pads und dann in
Reflow?

[Olaf B. (omb)]

Die Platinen wurden in großer Auflage vom Bestücker bestückt. Von Hand
habe ich nur einmal die BGAs (ARM9, RAM) für einen Prototypen
aufgelötet. Mit einer Infrarot/Hotair Lötstation.

[Reinhard (gotbread)]

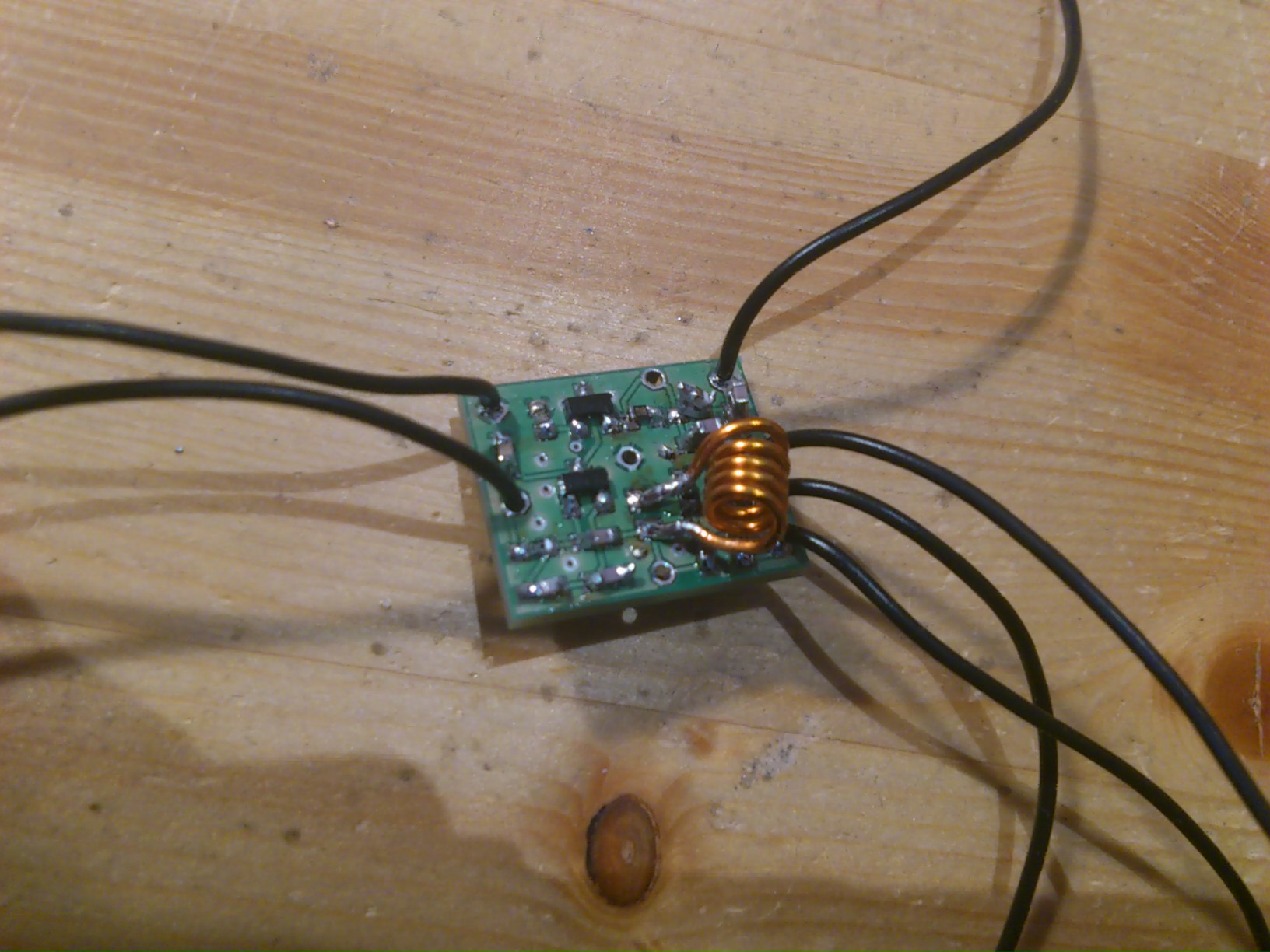

Ein kleiner VCO für ca 169.745Mhz, Maße 18mm x 15mm, einseitig zwecks
besserer Groundplane. Buffer und PI-Filter mit an Board

[Matthias L. (limbachnet)]

Ein getakteter Aufwärtswandler von 5V auf 9V
(um meine alte Fernsteueranlage für ein Modell-Flugsimulator-Programm
als Joystick-Ersatz benutzen zu können und den Strom dafür aus dem
USB-Port zu ziehen). Das steckt jetzt in einem Adapter-Kästchen, was
auch noch einen Joywarrior-Baustein beherbergt.

Ich bin eigentlich nicht so der große Freund davon, alles so winzig wie
möglich zu bauen, daher ist das Layout auch eher luftig. Ist aber klein
genug, um in die Adapter-Box 'reinzupassen und das reicht mir. Die
Leiterbahnen sind übrigens wirklich krumm und schief, das ist quick and
dirty mit dem feinen Edding von Hand gemalt.

[Ergo (Gast)]

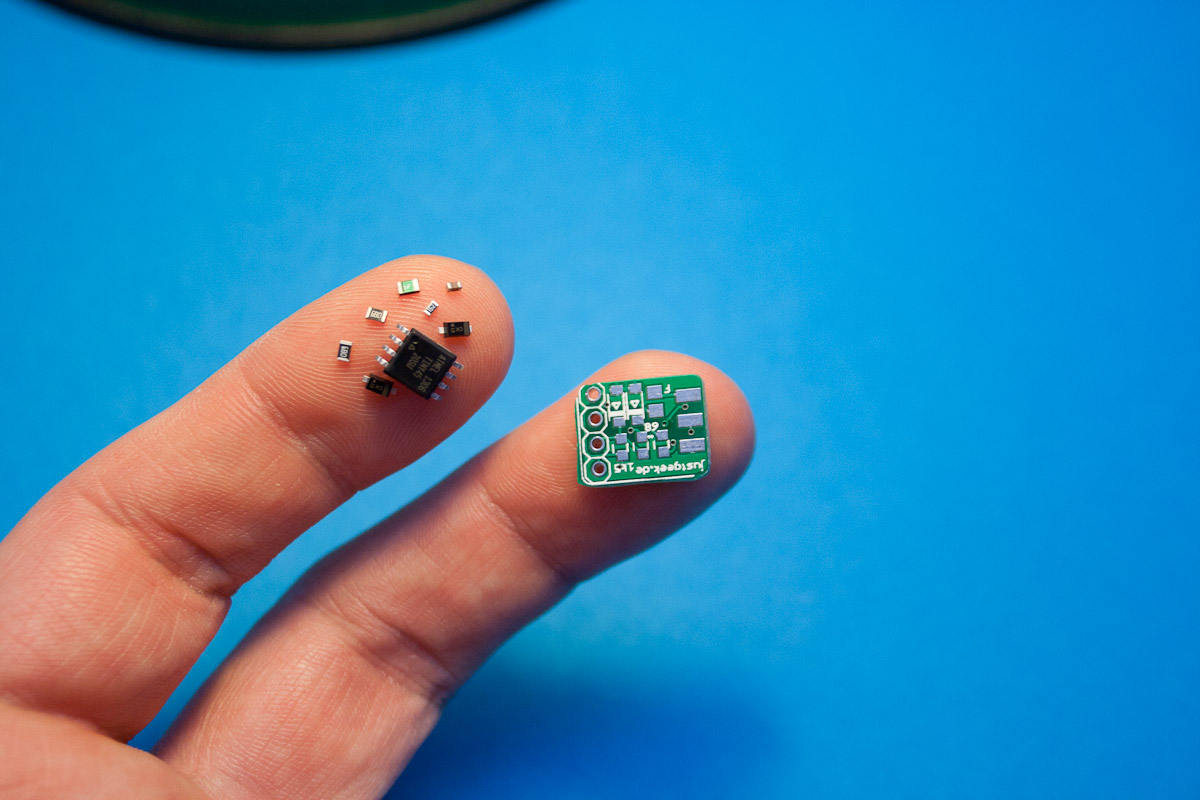

Meine kleinste Platine ist weder komplex noch sonst ein großer Wurf aber
dennoch hilfreich.
Ein Tiny10 und ein Analogschalter gleicher Bauform sorgen in meiner
betrieblichen PC-Tastatur dafür, dass der Sperrbildschirm verborgen
bleibt. Dazu noch ein Hallsensor zum Aktivieren der Schaltung.

[Rudolph R. (rudolph)]

Schleby N. schrieb:
> Ft232RL Board hat sich vielfach bewährt.

Warum ist das Ding so riesig? :-)
