Hallo Zusammen,

hat jemand von euch die LtSpice-Modelle für den 74hc14 und 40106?

von Klaus R. (klara)


Bewertung
0 lesenswert
nicht lesenswert
chris_ schrieb:
> Hallo Zusammen,
>
> hat jemand von euch die LtSpice-Modelle für den 74hc14 und 40106?

Ja. Die yahoo - LTSpice Group hat zumindest in einer LIB den 74HC14. Du
müsstest Dich aber dort anmelden. Ich würde das mal machen. Es lohnt
sich auf alle Fälle.

https://groups.yahoo.com/neo/groups/LTspice/files/%20Lib/Digital%2074HCxxx/

mfg Klaus.

von Helmut S. (helmuts)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

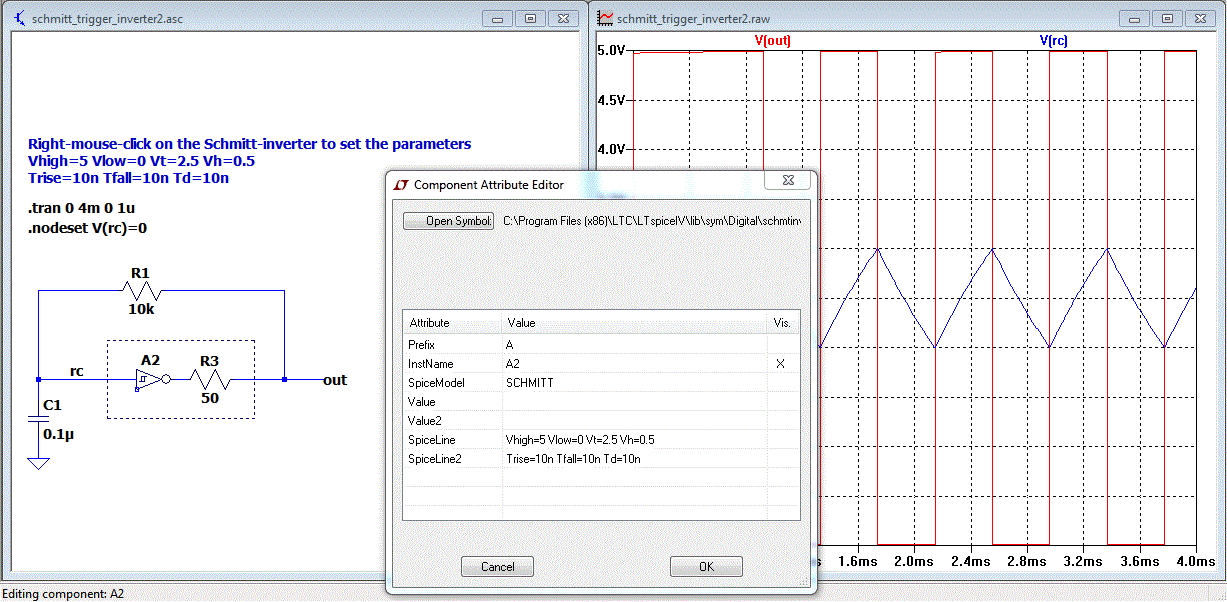

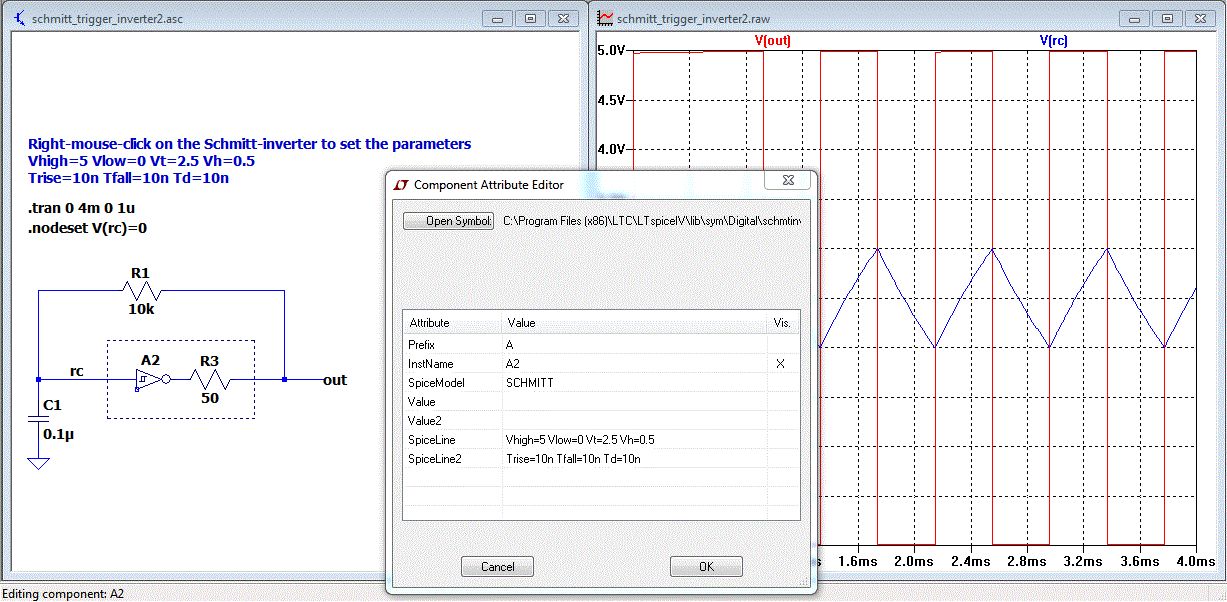

Hallo Chris,
Neben den erwähnten Modellen in der Yahoo Group, könntest du das auch
selber machen. Das ist natürlich etwas mehr Aufwand, aber man lernt
dabei die A-Modelle kennen. Die sind im Verzeichnis [Digital].

Gruß
Helmut

PS: LTspice schreibt man mit großem LT und kleinem spice.

von chris_ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> ... selber machen.
Danke für das schöne Beispiel :-)
Da habe ich was gelernt.
z.B. .nodeset V(rc)=0
Bis jetzt habe ich die "initial condition" des Kondensators mit

rechte Maustaste -> IC=0

auf 0V gesetzt.

Wie kann man ein eigenes Modell erstellen, so dass man den von Dir
eingezeichneten 50Ohm Ausgangswiderstand in das Modell bekommt?

>Ja. Die yahoo - LTSpice Group hat zumindest in einer LIB den 74HC14.
Hier scheint es eine 74hcxx Lib zu geben:
http://www.lns.cornell.edu/~ib38/teaching/p360/lectures/wk12/l35/11.1/74hc.lib

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
chris_ schrieb:
>> ... selber machen.
> Danke für das schöne Beispiel :-)
> Da habe ich was gelernt.
> z.B. .nodeset V(rc)=0
> Bis jetzt habe ich die "initial condition" des Kondensators mit
>
> rechte Maustaste -> IC=0
>
> auf 0V gesetzt.
>


> Wie kann man ein eigenes Modell erstellen, so dass man den von Dir
> eingezeichneten 50Ohm Ausgangswiderstand in das Modell bekommt?

In dem du das A-Bauteil und den Widerstand in ein Subcircuit schreibst
und ein Symbol dazu machst.

.subckt 74HCxx  1 2
A1 .......
R1 .......
.ends


>>Ja. Die yahoo - LTSpice Group hat zumindest in einer LIB den 74HC14.
> Hier scheint es eine 74hcxx Lib zu geben:
> http://www.lns.cornell.edu/~ib38/teaching/p360/lectures/wk12/l35/11.1/74hc.lib

Das ist die Lib von der Yahoo group die ich geschrieben habe.
Hol sie dir besser von der Yahoo-Seite da du dann immer die neueste
Version hast.
