Hallo Zusammen, wie ist das Format der LTspice Netzliste zu interpretieren? Folgendes Beispiel mit 3 Widerständen: "ExpressPCB Netlist" "LTspice IV Version 4.20u" 1 0 0 "" "" "" "Part IDs Table" "R1" "R" "" "R2" "R" "" "R3" "R" "" "Net Names Table" "h2" 1 "h1" 4 "o1" 5 "o2" 6 "Net Connections Table" 1 1 1 2 1 2 2 3 1 3 2 0 2 1 2 0 3 2 1 0 4 3 1 0 Was bedeuten die Zahlen?
Angehängte Dateien:
-
13 KB

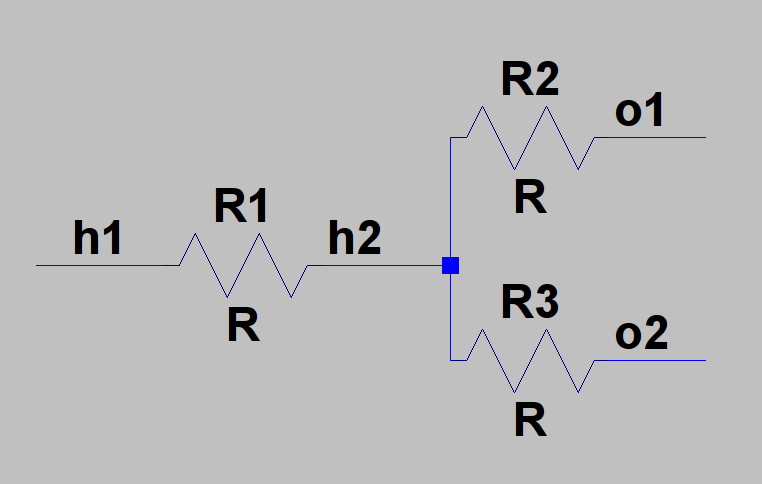

Im Anhang noch das Bild der Schaltung. Ich habe folgende Interpretation der Connections Table: "Net Connections Table" 1 1 1 2 1 2 2 3 1 3 2 0 2 1 2 0 3 2 1 0 4 3 1 0 Zeile 1 ist die Netznummer, also 1="h2" 2="h1" 3="o1" 4="o2" Warum in der Netzliste hinter den Namen andere Zahlen stehen, ist mir unklar. In Zeile 2 vermute ich die Bauteilnummer, also 1="R1" 2="R2" 3="R3"
Warum diese Netzliste und nicht die SPICE Netzliste? View -> SPICE Netlist
Die kannte ich nicht. Ich habe nur Tools->Export NetList gesehen Wer verwendet eigentlich die exportierte Netzliste? Momentan habe ich die Idee, die Netzliste zur Generierung von Code zu verwenden. BTW: momentan habe ich folgende Interpretation der LTspice Netzliste: Netzname, Bauteilnummer, Bauteilanschluss, Offset zum nächsten Netz
chris_ schrieb: > Wer verwendet eigentlich die exportierte Netzliste? Kaum jemand. Nur diejenigen, die zufällig Software benutzen, die eines der Exportformate unterstützt. Dann auch nur, wenn sie den Schaltplan nicht direkt neue in der anderen Software zeichnen - was meist die bessere Lösung ist. > Momentan habe ich die Idee, die Netzliste zur Generierung von Code zu > verwenden. Dann vergiss die exportierten Netlisten und auch die original SPICE-Netlist. Nimm statt dessen direkt die .asc Datei. Die ist auch in ASCII, ist nach weniger als einer Minute reinsehen zu verstehen und spart das Gefummel mit dem Export. Die heiligen Gralshüter von LTSpice sehen das eventuell als böses Hacken von LTSpice, aber da scharrt der Hund drauf.
>Nimm statt dessen direkt die .asc Datei. Die ist auch in ASCII, ist nach >weniger als einer Minute reinsehen zu verstehen und spart das Gefummel >mit dem Export. Das mit der *.asc Datei habe ich auch schon überlegt. Das Format ist relativ einfach. Aber für die Codegenerierung müsste ich dann einen eigenen Schaltplan-Parser schreiben, der den Schaltplan in die Neztliste umwandelt. In der *.asc Datein ist jeder Draht einzeln abgespeichert. Das Programm müsste jetzt nachsehen, welche Endpositionen der Drähte aufeinanderliegen und daraus die Netzliste erstellen. Das erscheint mir etwas aufwändig. Ich dachte es wäre einfacher die Netzliste direkt zu verwenden, da sie ja schon berechnet ist. >Die heiligen Gralshüter von LTSpice sehen das eventuell als böses Hacken >von LTSpice, aber da scharrt der Hund drauf. Meinst Du, die sind so empfindlich? Soweit ich weis ist es nur ein Programmierer. Der musste mit dem Marketing kämpfen, damit LTspice weiterhin umsonst zu haben ist. Wenn man die Netzliste für etwas anderes verwendet, sollte das für LT ja kein Problem sein, da sich ihr Programm und damit die Werbung für die Firma weiter verbreitet.
chris_ schrieb: > Netzname, Bauteilnummer, Bauteilanschluss, Offset zum nächsten Netz Würde ich auch so sehen, bis auf die letzte Spalte: Die scheint die Nummer des nächsten Eintrags zum selben Netz in der "Net Connections Table" zu sein. Der jeweils letzte Eintrag zu einem Netz enthält in der vierten Spalte eine Null. Die zweite Spalte in der "Net Names Table" zeigt auf den ersten Eintrag des entsprechenden Netzes in der "Net Connections Table". Jedes Netz ist also als eine einfach verkettete Liste ihrer Bauteilnnschlusspunkte in der Netlist abgelegt. Aber auch wenn man auf diese Weise die Topologie der Schaltung zusammenklamüsern kann, heißt das nicht, dass es in der nächsten Version von LTspice immer noch so funktioniert. Die Spice-Netzliste enthält die gleiche Information, ist aber dokumentiert und wird auch kaum ihr Format ändern.
> Wer verwendet eigentlich die exportierte Netzliste?
Niemand!
Du solltest die SPICE Netzliste nehmen denn diese verwendet der SPICE-
Simulator. Alles andere ist nicht sinnvoll.
View -> SPICE Netlist
:
Bearbeitet durch User
>Aber auch wenn man auf diese Weise die Topologie der Schaltung >zusammenklamüsern kann, heißt das nicht, dass es in der nächsten Version >von LTspice immer noch so funktioniert. Das wäre auf jeden Fall ein gutes Argument für die Spice-Netzliste. Aber wenn ich es richtig sehe, kann man die Liste nur anzeigen. Dann müsste man den Text aus dem Fenster heraus und in den Konverter kopieren. Die LTspice Netzliste kann man abspeichern. Welche anderen Programme verwenden das Spice-Format? Eagle vielleicht? Ich muss gleich mal nachsehen ...
> Aber wenn ich es richtig sehe, kann man die Liste nur anzeigen.
Nein.
Die liegt in deinem Schaltplanordner Schaltplan.net. Du kannst die
Option wählen, dass die auch nach der Simulation erhalten bleibt.
>Die liegt in deinem Schaltplanordner Schaltplan.net. Du kannst die >Option wählen, dass die auch nach der Simulation erhalten bleibt Ok, danke. Habe es gerade mal ausprobiert: Die Netzliste ensteht erst, wenn man den Simulationsknopf startet. Den Menupunkt, wo man das Löschen unterbinden kann, habe ich nicht gefunden. >Eagle vielleicht? Habe ich gerade ausprobiert. Es kann eine Netzliste exportieren, hat aber schon wieder ein anderes Format als Spice. Wie schade, sonst könnte man ja Eagle-Schaltpläne gleich simulieren lassen.
chris_ schrieb: > Den Menupunkt, wo man das Löschen > unterbinden kann, habe ich nicht gefunden. Den findest du im Control Panel im Reiter "Operation". Dort ist ein Punkt "Automatically delete *.net files", den stellst du von "Yes" auf "No" um.
>den stellst du von "Yes" auf "No" um.
Danke, das funktioniert :-)
Nachschlag. Man kann LTspice im Batch-Modus zusammen mit einer Netzliste aufrufen. Mittels .MEASURE SPICE-Kommandos kann man Messwerte erhalten. Die so ermittelten Messwerte legt LTspice im .log File ab.
