Weiß nicht genau wie ich es in der Überschrift besser beschreiben soll... Habe folgendes Problem: Ich habe folgendes Audio Shield: http://www.elv.de/audio-shield-fuer-arduino-asa1-bausatz.html und einen Arduino Mega. Das Problem ist,dass das Audio Shield für jeden Kanal einen Plus- und einen Minuspol hat.Ich möchte allerdings ganz normale Kopfhörer (dreipolig) anschließen.Habe anfangs gedacht ich kann einfach die beiden Minuspole verbinden,aber das ist falsch... Wie schließe ich die Kopfhörer richtig an ?? Wenn ich das richtig verstanden habe,dann brauche ich einen Operationsverstärker ? MfG Matthias EDIT: Auf dem Audioshield sitzt ein TPA6020A2 Audio-Verstärker !
Hi, also normal ist es so, dass die beiden "-" einfach verbunden werden. Ich kenne jetzt aber diesen speziellen Verstärker nicht... Schaue doch mal an der Unterseite der Platine...eigentlich müssen die beiden Minuskontakte hier nämlich verbunden auf Masse liegen ;)
Oliver Heinrichs schrieb: > Wird immer so gemacht... 12345 schrieb: > Hi, > also normal ist es so, dass die beiden "-" einfach verbunden werden. >TI schrieb im TPA6020A2-Datenblatt: "The TPA6020A2 is a 2.8-W stereo bridge-tied load (BTL) amplifier"
Ich denke du willst auf das bridge-tied hinaus. Also bridge-tied heißt,dass ich die Minuspole nicht verbinden darf ? Wie schließe ich meine Kopfhörer dann an ? MfG Matthias
Hallo Matthias, "The TPA6020A2 is a 2.8-W stereo bridge-tied load (BTL) amplifier" dann bleibt dir nur übrig neue 2x 2polig Kabel an die Muscheln zu verlöten.
Indem Du den Kopfhörerstecker öffnest/abschneidest und die darin befindlich 4 Drähtchen richtig anschließt.
Matthias Harter schrieb: > Wie schließe ich meine Kopfhörer dann an ? Jedenfalls nicht an Masse. + Us | Elko A-links---KH-links---| | |---- A-rechts--KH-rechts--| | Elko | Masse Die geringere Leistung sollte nicht stören beim KH. :) Die beiden Lautsprecherausgänge sollten auf gleichem Gleichspannungswert liegen. Wenn nicht, müssen weitere Elkos verbaut werden.

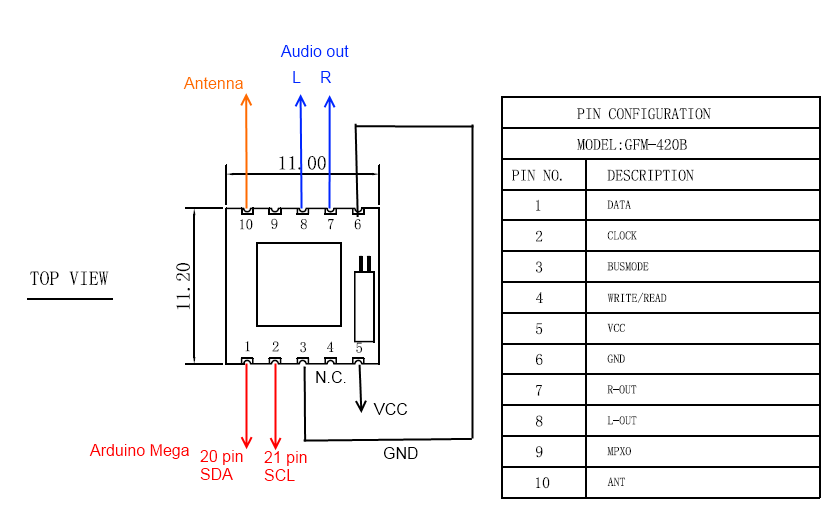

Angehängte Dateien:
-
31 KB
Danke schonmal,aber ich hätte trotzdem gerne einen gemeinsamen Minuspol,denn ich habe noch einen Radio-IC TEA5767 welcher auch einen gemeinsamen Minuspol hat und diese dann über einen Multiplexer (ADG409) schalten. MfG Matthias
12345 schrieb: > also normal ist es so, dass die beiden "-" einfach verbunden werden. > Ich kenne jetzt aber diesen speziellen Verstärker nicht... Dann guck ins Datenblatt und erzähl nicht irgendwelchen Unfug.
Matthias Harter schrieb: > Danke schonmal,aber ich hätte trotzdem gerne einen gemeinsamen > Minuspol, Grundsätzlich kannst Du die beiden + Anschlüsse an die beiden Kapseln anschliessen und den gemeinsamen Pol an die Masse der Platine. Die - Anschlüsse bleiben dann offen. So kommt zwar nur ein Viertel der Leistung raus, aber vielleicht reichts ja für die Kopfhörer. Gruss Harald
Harald Wilhelms schrieb: > Grundsätzlich kannst Du die beiden + Anschlüsse an die beiden > Kapseln anschliessen und den gemeinsamen Pol an die Masse der > Platine. Die - Anschlüsse bleiben dann offen. So kommt zwar > nur ein Viertel der Leistung raus, aber vielleicht reichts ja > für die Kopfhörer. > Gruss > Harald Aber nicht ohne Elkos daszwischen, sonst machen es die Hörerkapseln nicht lange, mit der halben Betriebsspannung als Gleichspannung.
Die Lösung von Harald hat mir am besten gefallen ! Funzt nun alles so wie ich es will und ist auch kaum leiser.Wieso brauche ich trotzdem Elkos ? MfG Matthias
Matthias Harter schrieb: > Wieso brauche ich trotzdem > Elkos ? Damit kein Gleichstrom durch die Kopfhörer fließt, welcher diese zerstört. Umsonst habe ich sie nicht bei meinem Vorschlag reingezeichnet.
mhh schrieb: >> Wieso brauche ich trotzdem >> Elkos ? > > Damit kein Gleichstrom durch die Kopfhörer fließt, welcher diese > zerstört. Umsonst habe ich sie nicht bei meinem Vorschlag > reingezeichnet. Ja, hochohmige Kopfhörer überleben möglicherweise den Gleichstrom, haben so aber mit Sicherheit einen schlechteren Klang. Ich hatte sozusagen die Elkos bei meinem Vorschlag vergessen und möchte mich hier dafür ausdrücklich entschuldigen. Gruss Harald
Mach die Elkos nicht größer als nötig, sonst riskierst Du, den Kopfhörer beim Einschalten der Spannungsversorgung zu killen.
+ Us
|
Elko
|
A-rechts--KH-rechts------|
|
Elko
|
Masse
+ Us
|
Elko
|
A-links---KH-links-------|
|
Elko
|
Masse
so meint ihr wohl eher ?! Und wie groß sollen die Elkos denn sein ??
Sorry habe leider noch nicht von Allem so viel Ahnung..
MfG Matthias
EDIT: Und den gemeinsamen Minuspol dann direkt an Masse oder auch
dazwischen Elkos ?
Matthias Harter schrieb: > so meint ihr wohl eher ?! Nein. Entweder so wie ich es zeichnete mit kleinerem Plop beim Ein-/ Ausschalten oder wie von Harald mit den erwähnten Elkos zwischen Ausgang und KH. Bei beiden Varianten bleiben die Minusanschlüsse des KH verbunden. Das war doch der Sinn, am KH nichts ändern zu müssen. Wenn die Betriebsspannung recht verbrummt ist, sollte man die 2. Variante vorziehen.
Matthias Harter schrieb: > Und wie groß sollen die Elkos denn sein ?? Zwischen 22µF bis 470µF ist alles möglich. Das hängt von den Kopfhörern ab. Manchmal muss man einfach mal probieren, wenn man nicht messen kann.
Danke für den Tipp.Es funktioniert nun wunderbar :) MfG Matze
