Vorschaltgerät / Widerstand vor Oszilloskop

OP #3817872
Hallo,

Ich habe ein Hameg HM 307-4 Oszilloskop erstanden.

Das Gerät soll aus einer Hobbywerkstatt stammen, bis auf dass die Röhre
etwas verdreht ist, ist eigentlich alles on Ordnung.

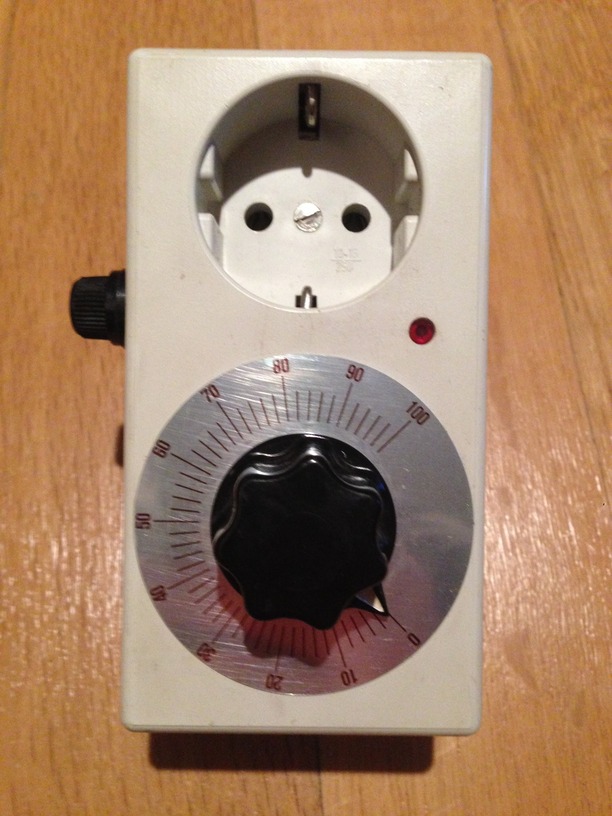

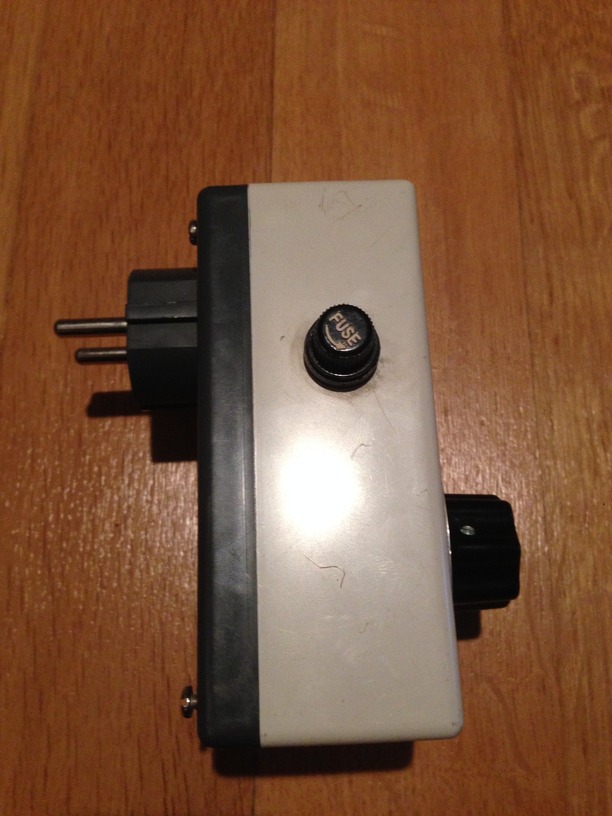

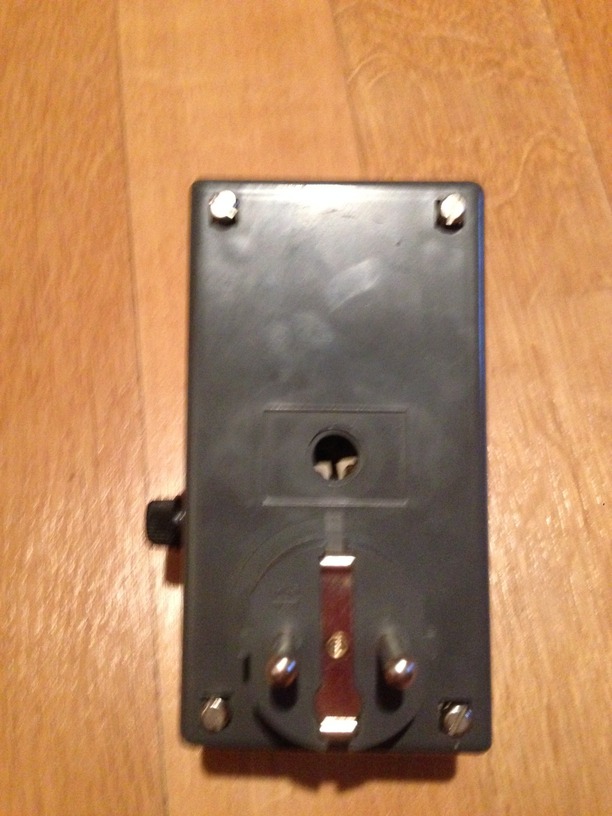

Mit dabei war ein "Vorschaltgerät" welches angeblich Vor dem Oszilloskop
angeschlossen war.

Ich habe es mal Aufgeschraubt und durchgemessen, es ist im Grunde ein
Verstellbarer Widerstand für die Steckdose.

Was könnte der Grund sein, so etwas vor ein Oszilloskop zu hängen?

Das Gerät hat 18 Schaltstufen, die jede gleichmäßig den Widerstand
erhöhen (gehen weit über die Skala hinaus)

Leider Gibt es kein Typenschild, mit dem man auf etwas schließen könnte,
die Schaltung jedoch sieht professionell aus und sieht nicht
selbstgebastelt aus.

Vielleicht hat ja jemand von euch schon mal so etwas gesehen und kann
mir sagen womit ich es hier zu tun habe.

Anbei die Bilder zum besseren Verständnis.

Gruß XX
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Hallo,

Julius Ziegler schrieb:
> Vielleicht hat ja jemand von euch schon mal so etwas gesehen und kann
> mir sagen womit ich es hier zu tun habe.

vielleicht wären hierfür ein paar aussagekräftige Bilder vom Innenleben
besser gewesen.

Mit freundlichen Grüßen
Selbsternannter Weltverbesserer
Antwort Zitieren Bearbeiten Löschen Melden Danke
OP
Selbsternannter Weltverbesserer schrieb:
> Hallo,
>
> Julius Ziegler schrieb:
>> Vielleicht hat ja jemand von euch schon mal so etwas gesehen und kann
>> mir sagen womit ich es hier zu tun habe.
>
> vielleicht wären hierfür ein paar aussagekräftige Bilder vom Innenleben
> besser gewesen.
>
> Mit freundlichen Grüßen
> Selbsternannter Weltverbesserer

Danke Weltverbesserer,

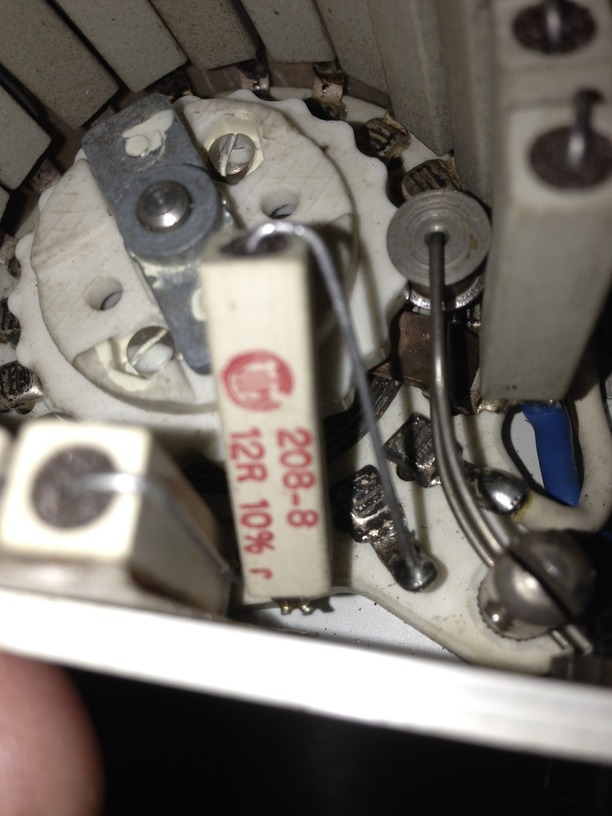

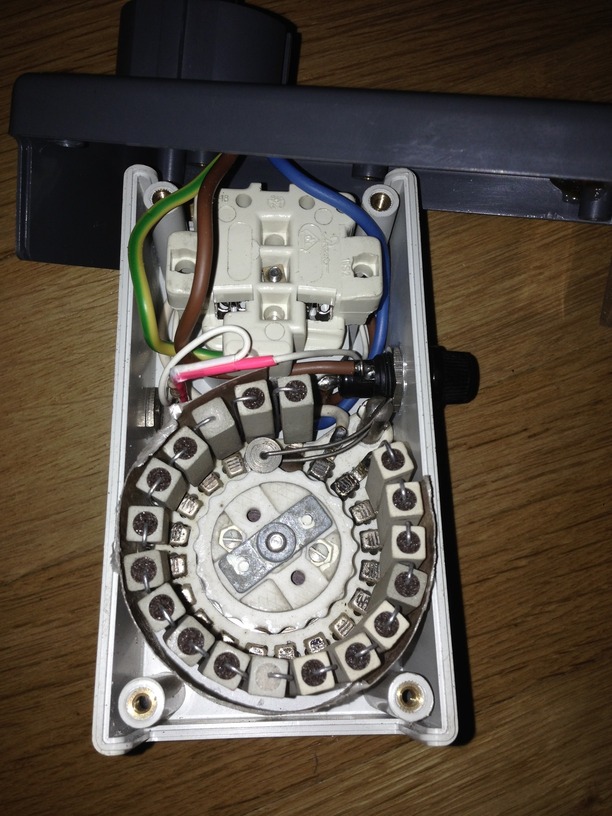

anbei Bilder vom Innenleben.

Gruß
XX
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Zementwiderstände in einem Kunststoffgehäuse? Kann ja nicht für
Dauerbetrieb gedacht sein. Dazu eine Sicherung.

Sieht eher so aus, als wäre es ein unbrauchbares Gerät zum Test von
Netzgeräten. Warscheinlich konnte der Vorbesitzen auch nichts damit
anfangen, wollte es aber nicht wegwerfen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
