TL072/074 in LTSpice

[BL (Gast)]

Hallo,


das Thema war schon 3000mal dran. Es hilft mir dennoch nicht weiter.
Ich versuche verzweifelt den TL072/74 in LTSpice einzubinden. Dazu habe
ich mir von Texas Instruments die Modell-Datei runtergeladen, genannt
TL074.301.
Die, bzw. deren Inhalt habe ich als *.sub in LTSpice eingebunden. Über
opamp2. Klappt auch alles.

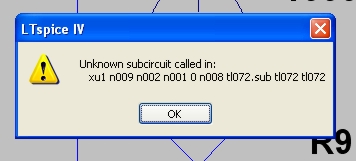

Nur bei der Simulation bringt er mir diese Fehlermeldung.

Weiter komm ich nicht.

[npn (Gast)]

BL schrieb:
> Hallo,
>
> das Thema war schon 3000mal dran. Es hilft mir dennoch nicht weiter.
> Ich versuche verzweifelt den TL072/74 in LTSpice einzubinden. Dazu habe
> ich mir von Texas Instruments die Modell-Datei runtergeladen, genannt
> TL074.301.
> Die, bzw. deren Inhalt habe ich als *.sub in LTSpice eingebunden. Über
> opamp2. Klappt auch alles.
> Nur bei der Simulation bringt er mir diese Fehlermeldung.
>
> Weiter komm ich nicht.

Hast du beim Prefix ein "X" eingetragen?
Bei "Value" muß dann "TL074" rein.
Und im Schaltplan selbst kannst du die Direktive ".lib TL074.sub"
eintragen, das File "TL074.sub" kopierst du am besten in das
Verzeichnis, wo deine *.asc-Datei liegt. Dann solle alles klappen.

[TomA (Gast)]

Hallo BL,

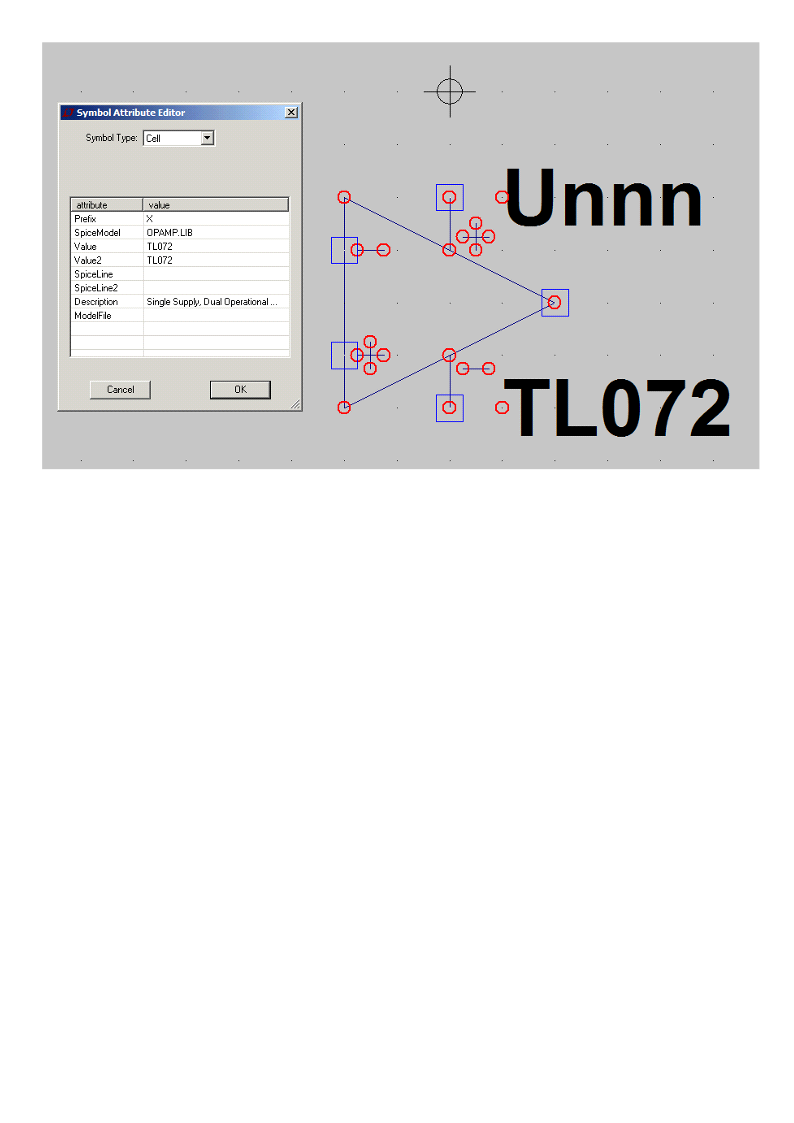

so sieht der TL072 in meiner Library "OPAMP.LIB" aus. Im Bild die
TL072.ASY Datei mit den Attributen des TL072.

*//////////////////////////////////////////////////////////
*/ TL072 OPERATIONAL AMPLIFIER MACRO-MODEL
*//////////////////////////////////////////////////////////
* (REV N/A)      SUPPLY VOLTAGE: +/-15V
* CONNECTIONS:   NON-INVERTING INPUT
*                | INVERTING INPUT
*                | | POSITIVE POWER SUPPLY
*                | | | NEGATIVE POWER SUPPLY
*                | | | | OUTPUT
*                | | | | |
.SUBCKT TL072    1 2 3 4 5
*
  C1   11 12 3.498E-12
  C2    6  7 15.00E-12
  DC    5 53 DX
  DE   54  5 DX
  DLP  90 91 DX
  DLN  92 90 DX
  DP    4  3 DX
  EGND 99  0 POLY(2) (3,0) (4,0) 0 .5 .5
  FB    7 99 POLY(5) VB VC VE VLP VLN 0 4.715E6 -5E6 5E6 5E6 -5E6
  GA    6  0 11 12 282.8E-6
  GCM   0  6 10 99 8.942E-9
  ISS   3 10 DC 195.0E-6
  HLIM 90  0 VLIM 1K
  J1   11  2 10 JX
  J2   12  1 10 JX
  R2    6  9 100.0E3
  RD1   4 11 3.536E3
  RD2   4 12 3.536E3
  RO1   8  5 150
  RO2   7 99 150
  RP    3  4 2.143E3
  RSS  10 99 1.026E6
  VB    9  0 DC 0
  VC    3 53 DC 2.200
  VE   54  4 DC 2.200
  VLIM  7  8 DC 0
  VLP  91  0 DC 25
  VLN   0 92 DC 25
.MODEL DX D(IS=800.0E-18)
.MODEL JX PJF(IS=15.00E-12 BETA=270.1E-6 VTO=-1)
.ENDS
*$

Gruß. Tom

[TomA (Gast)]

Nachtrag: Die Datei OPAMP.LIB liegt im Verzeichnis "...\lib\sub", die
Datei TL072.ASC liegt im Verzeichnis "...\lib\sym\Opamps".

[TomA (Gast)]

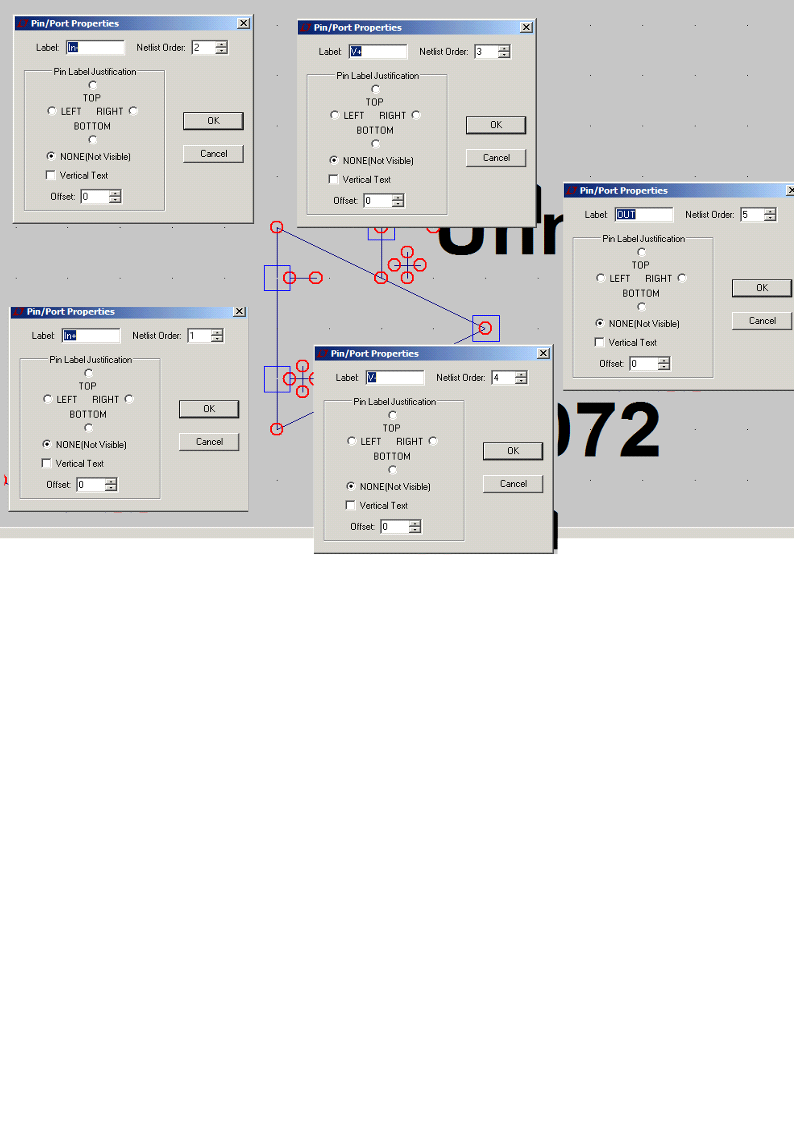

Der Vollständigkeit halber auch noch die Zuordnung der Pins (rechtsklick
auf den Pin) der .ASY Datei, wie sie in der .LIB Bibliothek verwendet
sind.

Viel Erfolg. Tom

[Helmut S. (helmuts)]

Hallo,

Schlaufüchse gehen zur LTspice Yahoo group und laden sich die fertigen
Beispiele herunter.

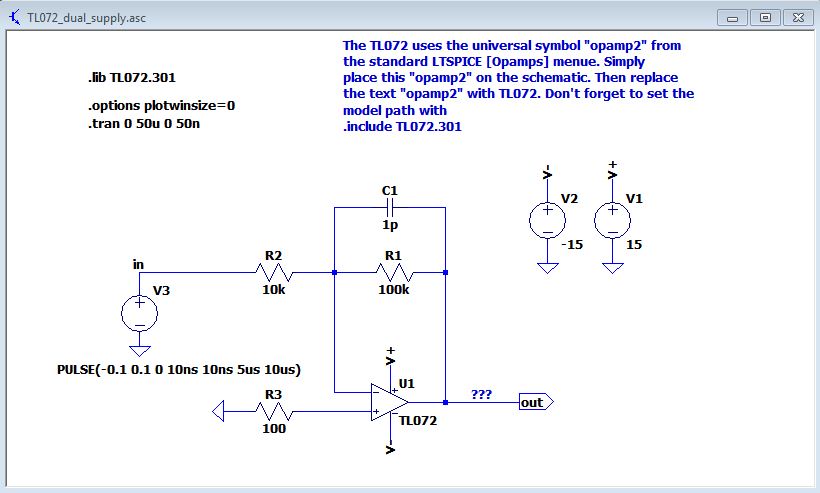

TL072_test.zip
https://groups.yahoo.com/neo/groups/LTspice/files/%20Lib/

Den zip-file einfach in deinem Schaltplanordner entpacken. und schon
kannst du simulieren. Vergiss die Methode alles in die
Installationsordner zu kopieren.

Gruß
Helmut

[BL (Gast)]

Jungs, Herzlichen Dank!

Jetzt zeigt das Ding sogar plausible Werte an. Ihr habt mir wirklich
sehr geholfen.



BL
