Projekt Schublade per IR-Remote

[Raoul M. (defcon)]

Hallo zusammen

Zu mir:
Ich bin neu im Forum und auch im Thema. Vor 25 Jahren habe ich über den
User-Port meines C64er per Assembler 4 Servos angesteuert, um per
'Flaschenzugschalter' meine Nachttischlampe und andere Verbraucher ein-
und auszuschalten, da lief's noch in die richtige Richtung. Inzwischen
bin ich C#-Entwickler und arbeite somit nur noch 'hinter dem Glas'. Ich
hab zwar einen Atmel AVR (ohne Typenbezeichnung mit Serialport(!),
vermutlich den ersten (  :-)  ).

Zu meinem Projekt:
Anforderungen:
- Ich will eine geile Schublade, die sich per IR-Remote öffnet und
wieder schliesst.

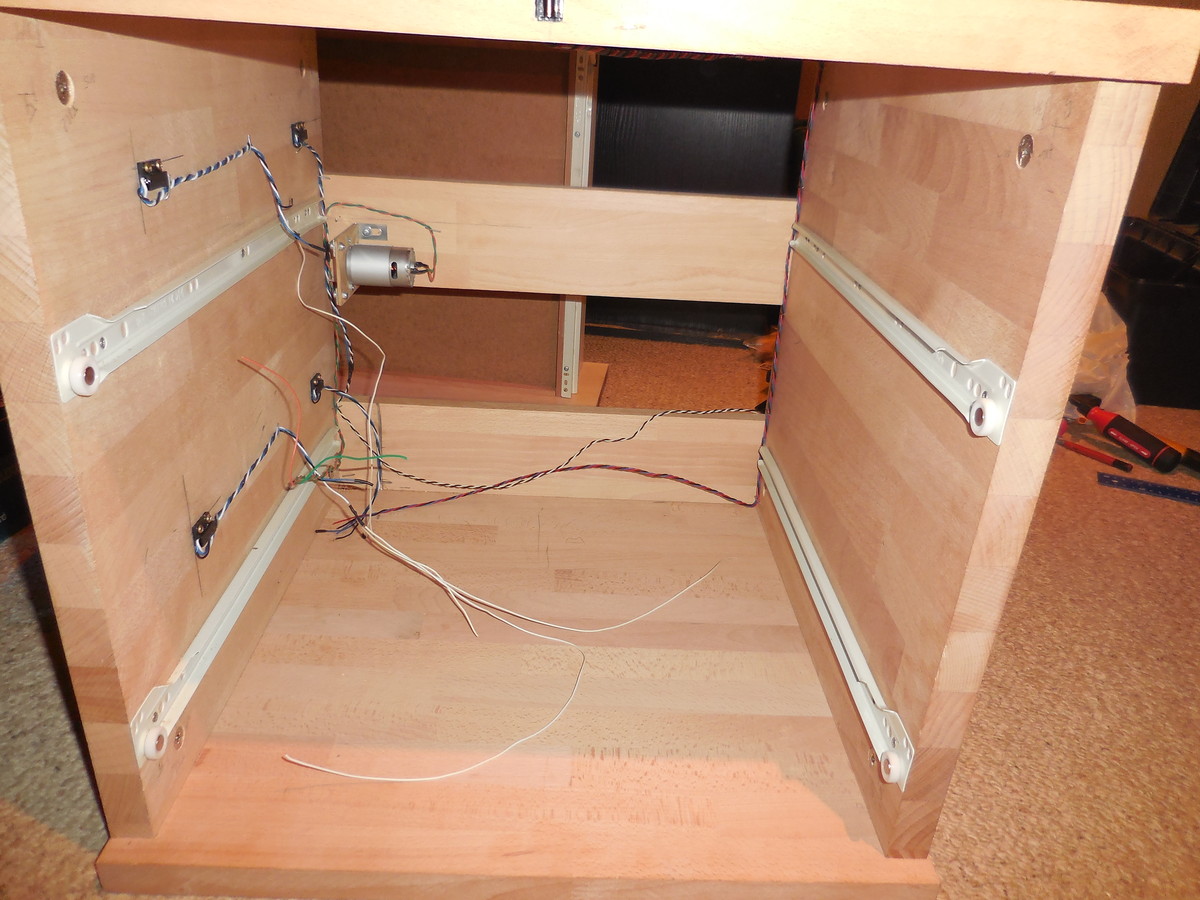

- Im Möbel-Hinterteil ist ein Elektromotor mit Rad montiert. Im
Möbelvorderteil ein entsprechendes Rad. Dazwischen gespannt ist ein Seil
(Drahtseil, Gummi, ...). An diesem Seil ist ein Zugseil montiert, das
mit der unteren Hinterkante der Schublade verbunden ist. Durch den
Elektromotor wird das Seil bewegt und zieht das Zugseil - und somit die
Schublade - in die gewünschte Richtung.

Annahme:
- Die Schublade hat minimalen Reibwiderstand und kein Einrastsystem, der
Elektromotor kann somit vom Modellbauladen nebenan stammen.

Time and Money:
- ein paar Monate, ein paar Hunderter (schneller und günstiger ist
willkommen)

Rahmenbedingungen:
- will es selber machen, nicht kaufen

Wünsche an Euch Forumsmitglieder:
- Machbar oder Bullshit, was ich da vorhabe? Bessere Idee?
- Preislich bin ich mal offen, aber bitte nicht vergolden.
- Welchen Controller / IR-Empfänger (konkret) soll ich mir kaufen,
Präferenz ist Conrad, muss aber nicht sein.

Vorgehen:
- Das wäre für mich mal der erste Schritt, da ich als Anfänger ziemlich
überfordert wäre mit der Thematik 'wie bremst Du aus, wenn die Schublade
offen ist' usw. Ein Schritt nach dem anderen - ok?

Ich lese diese Forum schon lange, obwohl ich fast nichts davon verstehe,
und freue mich über Eure Antworten.

Falls jemand aus dem Raum Basel stammt und Lust hat, das Projekt mit mir
anzugehen, bin ich noch so gerne bereit, einige Steaks auf den Grill zu
hauen und ein paar Bierchen zu spendieren.

Liebe Grüsse
Raoul

[Werner (Gast)]

Raoul M. schrieb:
> Wünsche an Euch Forumsmitglieder:
> (1) Machbar oder Bullshit, was ich da vorhabe? Bessere Idee?
klar ist das machbar. Kleiner Getriebemotor und zwei Endschalter. Dieses
Forum ist wohl hauptsächlich für den elektronischen Teil zusändig.

> (2) Preislich bin ich mal offen, aber bitte nicht vergolden.

> (3) Welchen Controller / IR-Empfänger (konkret) soll ich mir kaufen,
Jeder kleine Arduino schafft das. Als IR-Fernsteuerempfänger gibt es die
TSOPxxxx z.B. TSOP32138. Eine universelle Bibliothek für Fernsteuerung
findest du im Projekt
Beitrag "IRMP - Infrared Multi Protocol Decoder"

> (4) Präferenz ist Conrad, muss aber nicht sein.
Da sehe ich eine gewisse Kollision mit (2) - aber na gut ...

[wendelsberg (Gast)]

Raoul M. schrieb:
> Annahme:
> - Die Schublade hat minimalen Reibwiderstand und kein Einrastsystem, der
> Elektromotor kann somit vom Modellbauladen nebenan stammen.

Dazu faellt mir eine Segelwinde ein.

wendelsberg

[Raoul M. (defcon)]

@Werner
Ich schau mir die Teile mal an. Conrad soll keine Kollision geben, bin
ich halt einfach vom Online-Bestellvorgang gewohnt. Wenn Du gute
Alternativen hast: her damit.

Griessli, Raoul

[Raoul M. (defcon)]

@wendelsberg: Wenn Du damit sowas meinst
"http://www.youtube.com/watch?v=5KI6Dqu5UJo"; , auch das schau ich mir
mal genauer an.

Danke für Eure Hinweise so far...

[Raoul M. (defcon)]

@Werner
Ok, das ist mir jetzt ein wenig peinlich, aber ich bin mit Deinem
Beitrag komplett überfordert.

Schublade: 80x50x25 (b*t"h)

- Getriebemotor: Das ist ein handelsüblicher Elektromotor mit grösserer
Übersetzung (Getriebe), damit mit wenig Power viel Drehmoment entsteht -
korrekt? Gib mir bitte ein Beispiel für mein Vorhaben passend
(Typennummer / Bestellnummer) - was soll ich kaufen?

- Ein Endschalter bemerkt, wenn die Schublade eine bestimmte Position
erreicht hat und meldet das dem Controller, der den Motor abschaltet,
resp. drosselt. Auch korrekt? Bitte gib mir auch hier ein Beispiel für
mein Vorhaben passend.

- Im Moment hab ich halt nur die Atmel AVR-Bastelplatte. Hab keine
Ahnung wie man einen Controller ohne Bastelplatte programmiert, egal ob
Arduino (der ja auch auf AVR basiert) oder sonst einen. Aehm... hilfe -
oder so?

- Ich pack in meinen Rucksack einen TSOP32138 IR Empfänger. Dieser lässt
sich natürlich von einer Logitech Harmony anprogrammieren? Ja klar...

- Den Beitrag IRMP fand ich beängstigend... Punkt! Brauch wohl mal ein
Beginners-Tutorial.

- Warum siehst Du eine Kollision zwischen (2) preislich und (4)
Präferenz Conrad? Hast Du mir einen guten Händler, der zu guten
Konditionen in die Schweiz liefert? Notfalls habe ich eine
Grenz-Lieferadresse.

Danke für Deine Unterstützung und Griessli
Raoul

[Raoul M. (defcon)]

@wendelsberg:
Hab mal das gefunden:
http://www.conrad.ch/ce/de/product/209150/Modelcraft-RS-D10Y-Spezial-Servo-Digital-Servo-RS-10-Lager-Doppelt-kugelgelagert-Getriebe-Kunststoff-JR

Vielleicht hast Du mir einen besseren Vorschlag?

Liebe Grüsse
Raoul

[Werner (Gast)]

Raoul M. schrieb:
> Hast Du mir einen guten Händler, der zu guten
> Konditionen in die Schweiz liefert?

Konditionen: versandkostenfrei
Händler: diverse bei Ebay/Alibaba
Lieferzeit: etwas länger ;-)

> Hab keine Ahnung wie man einen Controller ohne Bastelplatte programmiert
AVR beim ersten mal über ISP, danach (wie auch die Arduino-Rechner) mit
Bootloader über eine Serielle Schnittstelle oder USB.

Raoul M. schrieb:
> - Ein Endschalter bemerkt, wenn die Schublade eine bestimmte Position
> erreicht hat und meldet das dem Controller, der den Motor abschaltet,
> resp. drosselt. Auch korrekt? Bitte gib mir auch hier ein Beispiel für
> mein Vorhaben passend.

korrekt
Die für deine Schublade evtl. etwas großen Versionen findest du z.B. bei
Conrad unter "Rollenhebel"
Für dein Vorhaben dürften zwei Reedkontakte und ein kleiner Magnet an
der Schublade die passende Lösung sein. Einen Reedkontakt,
anschraubfertig verpackt, findest du z.B. bei Conrad unter
"Flansch-Reed-Sensor", einzeln auch als "Reed-Kontakt", "Reed-Sensor",
"Reedschalter", "Magnetkontakt" oder wie auch immer sie bezeichnet sind.

[maschbauer (Gast)]

Zwei Fragen: Geht es  nur darum das es hinterher funktioniert? Dann kauf
dir einen arduino mit IR shield. Da ist der Lerneffekt aber gering.
Zweitens: wie viel Platz hat du denn für die Mechanik? Das dürfte meiner
Meinung nach das grösste Problem sein.

[Raoul M. (defcon)]

Ja, im Moment soll es einfach funktionieren. Ist mein erstes Projekt in
diesem Bereich und da soll der Frustfaktor möglichst klein bleiben.

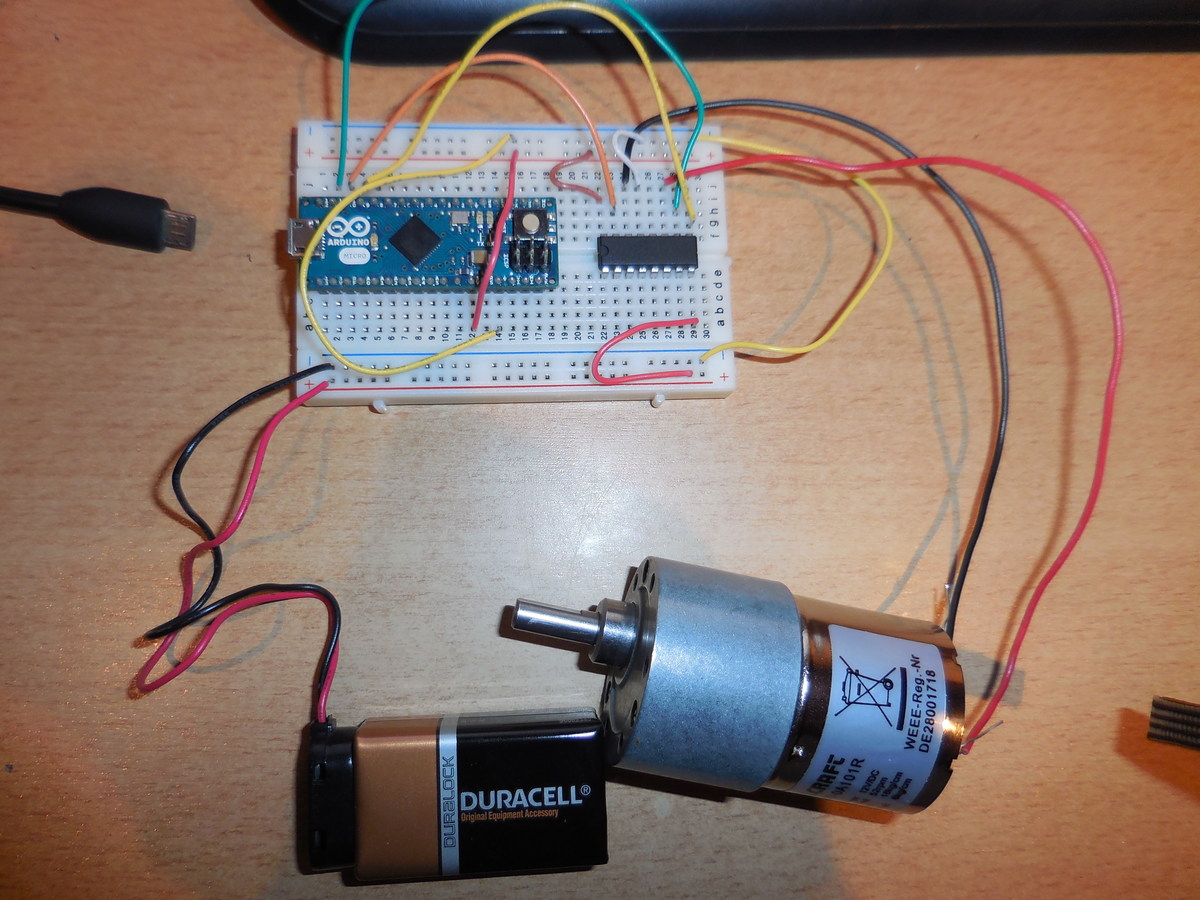

Ich habe mal folgende Komponenten zusammengestellt. Ist meine Wahl
sinnvoll?
- Arduino Leonardo Platine 65163
- und LinkSprite IR Infrarot Shield für Arduino

-> hab keinen Arduino mit IR eingebaut gefunden.

Liebe Grüsse
Raoul

[Mike (Gast)]

Raoul M. schrieb:
> - und LinkSprite IR Infrarot Shield für Arduino

Die Schubladensteuerung muss nicht IR senden können. Also sollte dort
als IR-Empfänger ein einfacher TSOP31238 o.ä. für 80ct funktionieren.

[Werner W. (wam)]

Linearmotor oder eine mit einem Schrittmotor angetriebene
Gewindestange. Mutter unter die Schublade kleben, Getriebestange durch
und fertig. Steuerung mit Arduino und Motor- und IR-Shield.
Gruß
wam

[Raoul M. (defcon)]

Und der Arduino Leonardo Platine 65163 geht ok?

Wird das nicht etwas langsam mit einer Gewindestange? Und wie soll ich
die Schublade manuell auf/zukriegen?

Lg Raoul

[Mike (Gast)]

Raoul M. schrieb:
> Und der Arduino Leonardo Platine 65163 geht ok?

Wenn es nicht ganz so groß/teuer sein muss, käme auch ein Arduino Pro
Micro oder Pro Mini aus dem fernen Osten in Frage. Welche Aufgabe soll
der denn haben (IR-Empfang/Motor steuern oder IR-Codes senden?

[Raoul M. (defcon)]

Er soll auf ein IR-Signal reagieren, den Motor/Servo anwerfen und so die
Schublade öffnen, auf den Endschalter reagieren und den Motor stoppen.
Dann das ganze zurück mit einem zweiten Endschalter, um die Schublade zu
schliessen.

[F. F. (foldi)]

wendelsberg schrieb:
> Dazu faellt mir eine Segelwinde ein.

Mir fällt dazu gar nichts ein.
Wenn ich doch eine Schublade aufmache oder auch schließe, dann will ich
entweder was entnehmen oder rein tun oder aber ich will was raus holen.

Nun bin ich doch sowieso an der Schublade, wieso mache ich sie dann
nicht weiterhin von Hand auf oder zu?

Außer Spielkram sehe ich da keinen sinnvollen Zweck.

Aber jeder kann ja bauen was er will.

Viel Erfolg!

[Raoul M. (defcon)]

@foldi: Mach Dir nichts draus, Du musst ja nicht alles verstehen in
dieser Welt. ;-)

Auch wenn einige mein Vorhaben belächeln, bedeutet es mir viel. Nebst
all meinen Verpflichtungen in Job und Familie gehört dieses Projekt nur
mir. Es geht langsam voran, aber ich lerne viel dabei: Schreinern (da
ich das Möbel selbst baue), Modellbau und hoffentlich noch, den Arduino
zu programmieren.

Liebe Grüsse
Raoul

[Raoul M. (defcon)]

@Mike

Das hab ich gefunden:
SparkFun Arduino Pro Mini 328 - 5V/16Mhz
http://www.play-zone.ch/de/sparkfun-arduino-pro-mini-328-5v-16mhz.html

Der hat aber gar keinen USB-Anschluss? Wie programmiere ich den?

Am liebsten hätte ich jetzt eine Antwort wie z.B.: Ist zwar
überdimensioniert, aber dann nimm halt den Arduino Leonardo Platine
65163.

Aber nur, wenn's stimmt ;-)

Liebe Grüsse
Raoul

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Ich würds so machen wie bei den CD/DVD Tray. Da kann man sogar an der
Schublade schubsen und sie zieht von alleine wieder ein. Ob man nun ne
Zahnstange oder einen Linearmotor als Antrieb nimmt, hängt einig und
alleine von der Schublade selber ab. Ein altes CD Laufwerk als Vorlage
liegt beim TE vllt. sogar noch rum.
Jedenfalls gibt es in grossen Fotokopierern und Scannern vermutlich
genau die richtige Mechanik dafür.

F. Fo schrieb:
> Wenn ich doch eine Schublade aufmache oder auch schließe, dann will ich
> entweder was entnehmen oder rein tun oder aber ich will was raus holen.

Ja klar, aber das ganze ist dann barrierefrei - ist doch cool. Da habe
ich schon viel blödsinnigere Projekte in diesem Forum gesehen.

[lurker (Gast)]

F. Fo schrieb:
> Aber jeder kann ja bauen was er will.

Und jeder kann in so einem Forum fast alles schreiben, auch wenn er nix
versteht.

[Mike (Gast)]

Raoul M. schrieb:
> Der hat aber gar keinen USB-Anschluss? Wie programmiere ich den?

z.B. per ISP

Vielleicht ist der Pro Micro mit seiner USB Schnittstelle einfacher
(z.B. ebay 390985242943)

[jemand (Gast)]

Ich hätte auch gerne ein "geile Schublade" :-D

[Bussard (Gast)]

Den Antrieb würde ich auf JEDEN FALL mechanisch entkoppelt anbauen, also
beispielsweise alsa eine Möglichkeit mit Reibrad direkt die Schublade
schieben. Das Reibrad muß dann eine Überlastkupplung haben (im Prinzip
Tonbandspulen-Aufwickler).
So kann man dann auch mal per Hand die Schublade öffnen, die Automatik
schließt dann wieder.

[F. F. (foldi)]

Aber nach meinen Einwänden, die aber nicht böse gemeint waren, will ich
vielleicht auch was helfen.

http://www.lignoshop.de/schubkaesten-auszuege/elektrischer-auszug/

Insbesondere den hier:
http://www.lignoshop.de/servo-drive-set-fur-mullauszug.html?force_sid=ca7498f740e638724e7dd207888e54ce&;

[Harald W. (wilhelms)]

F. Fo schrieb:

> Wenn ich doch eine Schublade aufmache oder auch schließe, dann will ich
> entweder was entnehmen oder rein tun oder aber ich will was raus holen.

Das nächste Projekt wird dann ein Bagger, der Gegenstände entnimmt.
Das übernächste eine Modelleisenbahn, die Gegenstände zum Tisch
transportiert. :-)

[F. F. (foldi)]

Jau!

[Karl H. (kbuchegg)]

Raoul M. schrieb:
> Und der Arduino Leonardo Platine 65163 geht ok?
>
> Wird das nicht etwas langsam mit einer Gewindestange? Und wie soll ich
> die Schublade manuell auf/zukriegen?

Motorgetrieben (vor allem wenn da auch noch ein wenig Kraft dahinter
steckt) und manuelle Betätigung sind 2 Dinge, die ganz schlecht
zusammenpassen. Aber wenn es sein muss, dann muss es irgendwo eine
Rutschkupplung geben. Ein aus Motorsicht auf Kraft übersetztes Getriebe
'von hinten' per Hand anzutreiben, endet nach einiger Zeit praktisch
immer bei einer mechanischen Beschädigung der Zahnräder.

[Raoul M. (defcon)]

@foldi: Danke für die Idee, ist mir aber schon zu 'fertig'. Es darf ein
bisschen Gebastel sein.

@Karl Heinz: Stimmt, das ist ein Problem. Jedoch habe ich nicht vor, die
Schublade ständig manuell zu öffnen oder zu schliessen. Aber es muss
halt im Notfall möglich sein (kein Strom, Fehlfunktion, usw.).

Ich habe mir einen Kompromiss überlegt. Wie wäre ein Keilriemen wie z.B.
http://www.conrad.ch/ce/de/product/209521/Zahnflachriemen-245-98/?ref=detview1&rt=detview1&rb=1
? Die Schublade wäre mit einer Unterkante mit dem KR verbunden, die
Kraft geht somit ohne Verlust auf die Schublade über (halt nur auf einer
Seite) und wenn man mal manuell öffnet/schliesst, ist das nicht so
schlimm, da es keine Getriebeübersetzung (Zahnrad auf Zahnrad) o.Ä.
gibt.

Griessli, Raoul

[Raoul M. (defcon)]

Ich habe folgenden Motor im Auge:
http://www.conrad.ch/ce/de/product/221936/Modelcraft-RB-35-Getriebemotor
. Der sollte die nötige Leistung bringen. Ich gehe davon aus, dass ich
eine externe Stromversorgung brauche und daher einen Trafo zwischen
Motor und Arduino brauche. Ich brauche noch Zeit, die 1000 Tutorials im
Netz zu lesen, aber vielleicht hat jemand eine Starthilfe (DOs and DONTs
oder einen guten Link).

Vielen Dank und liebe Grüsse
Raoul

[Christopher J. (christopher_j23)]

Raoul M. schrieb:
> Ich habe mir einen Kompromiss überlegt. Wie wäre ein Keilriemen wie z.B.
>
http://www.conrad.ch/ce/de/product/209521/Zahnflachriemen-245-98/?ref=detview1&rt=detview1&rb=1
> ? Die Schublade wäre mit einer Unterkante mit dem KR verbunden, die
> Kraft geht somit ohne Verlust auf die Schublade über (halt nur auf einer
> Seite) und wenn man mal manuell öffnet/schliesst, ist das nicht so
> schlimm, da es keine Getriebeübersetzung (Zahnrad auf Zahnrad) o.Ä.
> gibt.

Das Ding in deinem Link ist aber ein Zahnriemen und der rutscht
normalerweise nicht durch. Mir ist da auch noch nicht ganz klar wie du
dir das mit dem Riemen vorstellst. Soll der nur als Überlastkupplung
dienen?

Was spricht gegen die Idee mit der Segelwinde? Wenn du an dem Seil einen
Mitnehmer befestigst, in den der Schubkasten nur einclipst und mit
sanfter Gewalt sich wieder aushakt hast du auch die Möglichkeit das Ding
manuell auf und zu zu machen. Dazu dann noch ein paar Vollauszüge ohne
Schnickschnack, also ohne Arretierung, Dämpfung, usw. Wenn das Seil von
der Segelwinde ein bisschen elastisch ist gleicht das auch ein bisschen
aus. Würde da kein Stahlseil nehmen. Wenn dann doch irgendwas schief
geht clipst der Kasten eben einfach raus. Den Clipmechanismus kannst du
dir selber aus Stahlblech biegen und prinzipiell so hart einstellen wie
du ihn brauchst.

[Raoul M. (defcon)]

@Christopher

Was dagegen spricht ist im Moment das Modell, das einen halben Meter
abrollen kann und die Selbstsperrung, die eine manuelle Interaktion
verhindert (z.B. Graupner Segelwinde 4).

Zum Riemen: Da soll auch nichts durchrutschen und auch nicht als
Überlastkupplung dienen. Die Schublade soll sich nur im Notfall manuell
öffnen lassen, was z.B. mit einer Gewindestange oder selbstsperrenden
Segelwinde nicht möglich wäre.

Zu deinen Ausführungen: Mitnehmer? Einclipst? Aushakt? Vollauszüge?
Dämpfung? Kasten? Clipmechanismus?  Ich mach hier kein Diplom-Projekt
oder so ;-) Ist nur zum Spass...

Vergesst nicht: Ich bin nur ein einfacher 2D-Programmierer und kein
Elektro-Techniker, also habt Geduld mit mir ;-)

Viele Grüsse
Raoul

[Christopher J. (christopher_j23)]

Die Auszüge sind die Teile mit denen dein Schubladen am Korpus (deinem
eigentlichen Möbel) befestigt ist.

Bei einem Vollauszug kommt der komplette Schubkasten (Schublade) ganz
raus, bei einem Teilauszug nur zum Teil, ein Teil bleibt im Korpus. Auf
den Bildern hier sieht man das ganz gut:
http://www.lignoshop.de/schubkaesten-auszuege/kugelfuehrungen/

Nimm auf jeden Fall einen Vollauszug. Teilauszüge sind eher für Ikea und
Co. Kein Schreiner in Europa baut Möbel mit Teilauszug, weil der
Preisunterschied quasi gegen Null geht gemessen an den Gesamtkosten von
so einem Individualmöbel.

Diese Vollauszüge gibt es zum Teil mit einer Rückholfeder, so dass der
Schubkasten wenn er schon fast geschlossen ist sich automatisch die
letzten Milimeter ranzieht und manche haben auch noch einen Dämpfer,
damit das ganze schön geschmeidig zugeht. Feder und Dämpfer sind aber
nur hinderlich in deinem Fall, also kannst du welche ohne Feder und ohne
Dämpfer nehmen.

Mit dem Clipsystem hatte ich mir so etwas ähnliches wie bei einem
Kugelschreiber vorgestellt, nur eben aus Metall selber gebogen und am
Schubkasten befestigt. Der Mitnehmer ist fest am Seil befestigt und
bewegt sich mit dem Seil mit. Wenn jetzt der Mitnehmer eingeclipst ist
bewegt sich auch der Schubkasten mit dem Seil.

[Raoul M. (defcon)]

@Christopher
Ich dachte, ich sei die einzige Nachteule hier: Geh schlafen! :-)

Danke für deine Ausführungen, ich verstehe nun deine Idee.

Was den Auszug betrifft nehme ich den 450er Auszug von OBI. Schon das
Gewicht der Frontplatte (Leimholz Buche 18mm) lässt einen Vollauszug
nicht zu und das ist nicht verhandelbar. Dieses Thema spielt in diesem
Thread auch keine Rolle.

Eine Rückholfeder resp. Dämpfung kommt in meinem Fall (obwohl es absolut
geil wäre) auch nicht in Frage, da ich mir nicht mehr Probleme als
Lösungen aufhalsen möchte. Das Ding fährt auf, das Ding fährt zu, Punkt.
Du hast es selbst als hinderlich disqualifiziert.

So wie ich das mit dem Mitnehmer verstehe, kann er, wenn er grade am
richtigen Platz ist, die Schublade mitnehmen oder auch nicht (wenn z.B.
manuell betätigt). Die Idee finde ich gut, wirft jedoch weitere Fragen
auf (mal funktioniert es, mal nicht...).

Was widerspricht dem oben genannten Ansatz mit dem Keilriemen? Ich kann
die Schublade manuell öffnen/schliessen, auch wenn einige Stimmen gegen
manuelle Krafteinwirkung sind. Solche Ausnahmen werden weder die
Zahnräder, noch den Riemen noch den Motor vernichten.

[kast (Gast)]

Hi, einen anderen Ansatz verfolgt blum mit "servo drive", google mal

[Raoul M. (defcon)]

Meine Güte, das sind ja echt viele Beiträge inzwischen :-) Danke, danke,
danke für eure Engelsgeduld und die vielen hilfreichen Vorschläge und
Ideen!

Folgenden Beitrag habe ich gefunden, der vielleicht mein Anliegen lösen
kann, was die Motorsteuerung betrifft:

http://www.arduino-tutorial.de/2010/06/motorsteuerung-mit-einem-h-bridge-ic/

Offenbar kann ich mit dem Arduino Micro + IC L293D 2 Motoren (für 2
Schubladen) separat ansteuern und ich kann eine externe Stromquelle
benutzen.

Die Schublade soll inkl. Eigengewicht +/- 15kg wiegen können, hab aber
keine Ahnung, wieviel Gewicht dann effektiv auf den Schienen gezogen
werden muss.

Ich dachte an einen 12V-Motor, den ich mit einem Netzteil speise:

http://www.conrad.ch/ce/de/product/221936/Modelcraft-RB-35-Getriebemotor?ref=searchDetail

Ist der L293D die Lösung für mein Vorhaben?

Viele Grüsse und frohe Festtage
Raoul

[Raoul M. (defcon)]

Hallo zusammen

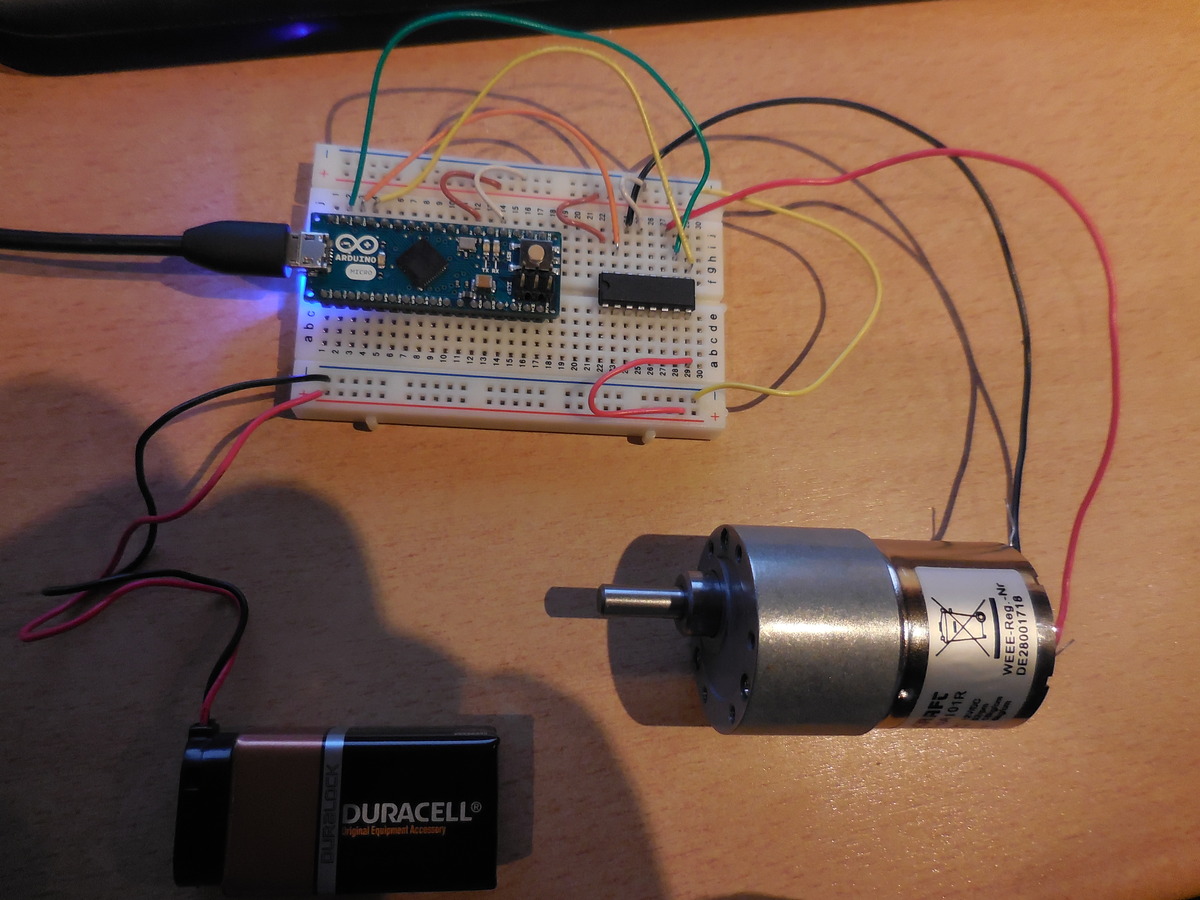

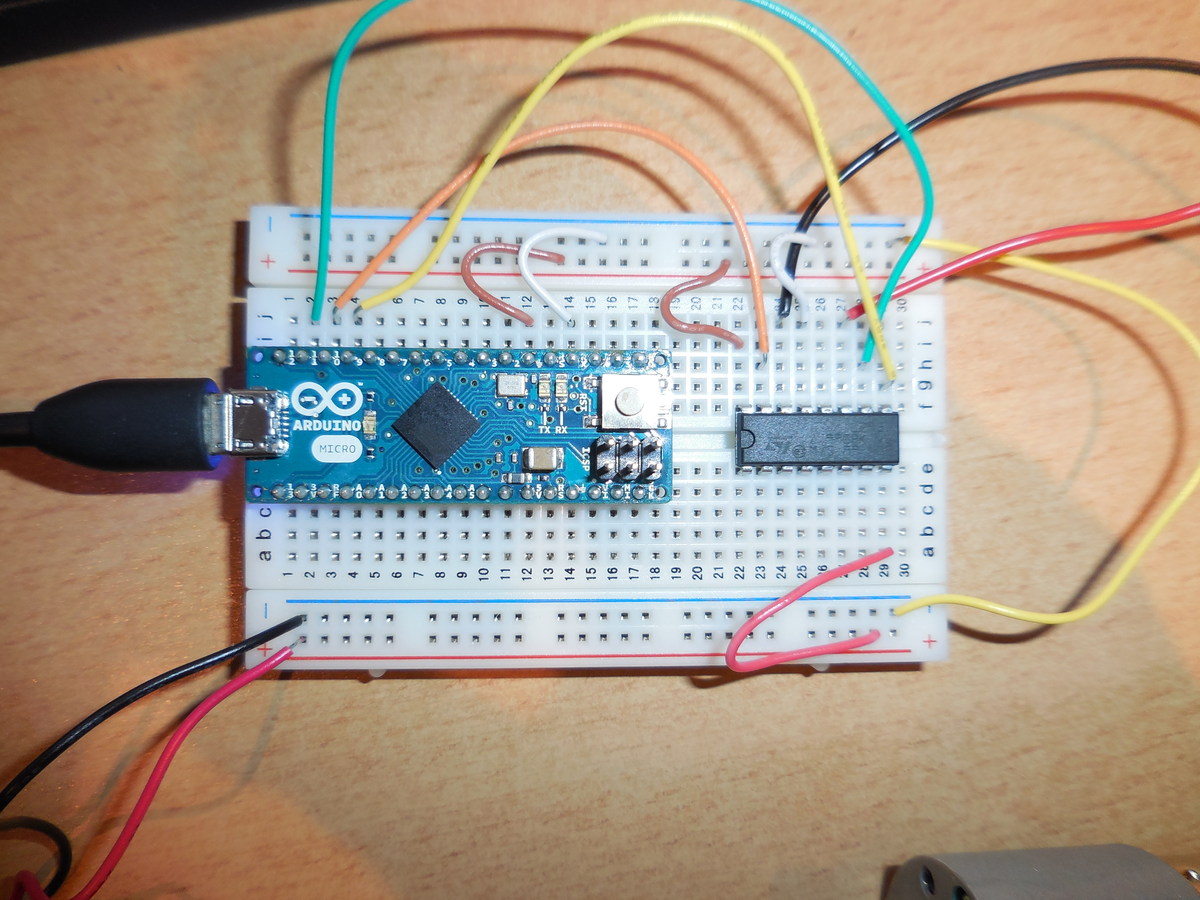

Heute wollte ich den L293D zusammen mit einem Getriebemotor
ausprobieren. Leider habe ich die 9V-Batterie zuerst an Enable1 (Pin1)
statt an VS (Pin8) angeschlossen. Wenn ich jetzt die Inputs ansteuere,
bootet der Arduino laufend, bis ich die Input-Kabel wieder entferne. Hab
ich den L293D mit dem falschen Anschluss vernichtet?

Hier meine Vorlage:
http://www.arduino-tutorial.de/2010/06/motorsteuerung-mit-einem-h-bridge-ic/

Viele Grüsse
Raoul

[Peter X. (peter_x)]

Raoul M. schrieb:
> Heute wollte ich den L293D zusammen mit einem Getriebemotor
> ausprobieren. Leider habe ich die 9V-Batterie zuerst an Enable1 (Pin1)
> statt an VS (Pin8) angeschlossen.

Und wo war dein (-)Pin der 9V Batterie zu der Zeit?

[Raoul M. (defcon)]

Peter Xuang schrieb:
> Und wo war dein (-)Pin der 9V Batterie zu der Zeit?

Verbunden gemäss Vorlage (s. oben)

[Peter X. (peter_x)]

Raoul, dann nimm dir jetzt mal das Datenplatt des L293D zur hand und
prüfe, welche Pegel in Respekt zu dessen Ground erlaubt sind.

[Raoul M. (defcon)]

Keine Ahnung, wie ich diese Daten interpretieren soll... hilfe?

http://pdf1.alldatasheet.com/datasheet-pdf/view/22432/STMICROELECTRONICS/L293D.html

[Peter X. (peter_x)]

Du kannst ICs zerstören, wenn du eine negative Spannung größer als
erlaubt, an einen Eingangspin legst. Das zeigen dir sämtliche
Datenplätter auf. ICs(TTL und z.B. dein AVR) haben Schutzdioden, die
eine größere negative Spannung als z.B. GND - 0.7V übel nehmen. Genau
das sagen dir die Datenplätter.

[Raoul M. (defcon)]

Peter Xuang schrieb:
> Du kannst ICs zerstören, wenn du eine negative Spannung größer als
> erlaubt, an einen Eingangspin legst. Das zeigen dir sämtliche
> Datenplätter auf. ICs(TTL und z.B. dein AVR) haben Schutzdioden, die
> eine größere negative Spannung als z.B. GND - 0.7V übel nehmen. Genau
> das sagen dir die Datenplätter.

Ich verstehe wohl, was du meinst, kann aber das Datenblatt (s. oben)
nicht interpretieren.

[Peter X. (peter_x)]

Raoul M. schrieb:
> kann aber das Datenblatt (s. oben)
> nicht interpretieren.

Hast du noch nie ein Datenblatt gelesen oder kannst du kein Englisch?

[Raoul M. (defcon)]

Peter Xuang schrieb:
> Hast du noch nie ein Datenblatt gelesen oder kannst du kein Englisch?

Englisch kann ich schon, aber ich Anfänger was Elektrotechnik anbelangt.
Aber ich versuchs mal:

ELECTRICAL CHARACTERISTICS:
Enable High Voltage (pin 1, 11) Max 7V
resp.
High Voltage Enable Current (pin 1, 11) Max +/- 10 'Mikro?'-Ampere.

Ich interpretiere das so, dass ich max. 7V an Enable pin 1 legen darf
und daher aufgrund meiner Fehlschaltung der L293D hinüber ist.

Habe ich das richtig interpretiert?

[Peter X. (peter_x)]

Versuch' das mal mit der Angabe Vil(Voltage InputLow) :-)
Mach dir klar, was passiert, wenn du den GND wegläßt und nur einen Pin
(Vin low) mit VCC anschließt.
Wenn der GND-Anschuß fehlt, verschiebt sich alles.

Deinen tatsächlichen Aufbau kenne ich allerdings nicht.

[Raoul M. (defcon)]

Peter Xuang schrieb:
> Versuch' das mal mit der Angabe Vil(Voltage InputLow) :-)

Ich habe den Enable-Pin (1) fälschlicherweise angeschlossen. Warum
Input?

> Mach dir klar, was passiert, wenn du den GND wegläßt und nur einen Pin
> (Vin low) mit VCC anschließt.
> Wenn der GND-Anschuß fehlt, verschiebt sich alles.

GND hatte ich angeschlossen (gleicher GND Batterie und Arduino).

> Deinen tatsächlichen Aufbau kenne ich allerdings nicht.

Weiter oben habe ich einen Link zum Aufbau gepostet, allerdings nur den
1. Motor angeschlossen, also ohne die unteren 3 Verbindungen zum
Arduino.

Bei Enable Low Voltage (Ven L) (pin 1) heisst es: min 0.3 / max. 1.5 V.

[Peter X. (peter_x)]

Raoul M. schrieb:
> GND hatte ich angeschlossen (gleicher GND Batterie und Arduino).

Wenn du zudem auch Vcc angeschlossen hast, dann ist dein LxxxD
vermutlich nicht kaput. Dann müßte ein anderer Fehler vorliegen.
Kannst du ein Bild von deinem Aufbau machen?

[antreiber (Gast)]

Wie wär's denn ganz einfach mit einem kleinen Elektromotor der eine in
der Schublade angebrachte Zahnstange mittels Schneckengetriebe ein- und
ausfährt ?
Endschalter bzw. Überlastschutz braucht's ja sowieso.
Da vorwärts und rückwärts gefahren werden soll braucht es noch zwei
Transistoren die dafür sorgen in welcher Richtung gedreht wird.
Läßt sich alles mit einem kleinen 8bitter und 8pinner erledigen.
Für Fernbedienung von TVs gab's doch mal den Allesauschalter als Projekt
da köntte man die Codes nachsehen, wie hieß das nochmal ?

[Raoul M. (defcon)]

antreiber schrieb:
> Wie wär's denn ganz einfach mit einem kleinen Elektromotor der eine in
> der Schublade angebrachte Zahnstange mittels Schneckengetriebe ein- und
> ausfährt ?

Ja, macht vielleicht Sinn, aber ich möchte die Schublade notfalls
manuell öffnen/schliessen können. Dachte an einen Elektromotor, der
nicht selbstsperrend ist und sich von Hand drehen lässt (jaja, ist nicht
optimal, ich weiss).

> Endschalter bzw. Überlastschutz braucht's ja sowieso.

Als Endschalter habe ich Reed-Sensoren. Hab einen mit 3 Kabeln, wobei
ich das dritte nicht verstehe (und eigentlich auch nicht brauche). Schon
getestet und funktioniert (mit 2 Kabeln).

Das mit dem Überlastschutz ist mir nicht klar. Was ist das?

> Da vorwärts und rückwärts gefahren werden soll braucht es noch zwei
> Transistoren die dafür sorgen in welcher Richtung gedreht wird.
> Läßt sich alles mit einem kleinen 8bitter und 8pinner erledigen.

Dafür habe ich nun die H-Bridge (L293D), hoffentlich hab ich den nicht
vernichtet bei meinem aktuellen Versuch.

> Für Fernbedienung von TVs gab's doch mal den Allesauschalter als Projekt
> da köntte man die Codes nachsehen, wie hieß das nochmal ?

Hab dafür eine alte Hauppauge-Fernbedienung genommen und 2 nicht
zugewiesene Funktionen meiner Logitech Harmony beigebracht. Getestet und
funktioniert, der Arduino reagiert darauf.

[antreiber (Gast)]

Raoul M. schrieb:
> antreiber schrieb:
>> Wie wär's denn ganz einfach mit einem kleinen Elektromotor der eine in
>> der Schublade angebrachte Zahnstange mittels Schneckengetriebe ein- und
>> ausfährt ?
>
> Ja, macht vielleicht Sinn, aber ich möchte die Schublade notfalls
> manuell öffnen/schliessen können. Dachte an einen Elektromotor, der
> nicht selbstsperrend ist und sich von Hand drehen lässt (jaja, ist nicht
> optimal, ich weiss).
>

Das ließe sich wieder rein mechanisch lösen, den Motor bzw Schnecke
federnd aufhängen und dann einen kleinen Seilzug anbringen.
Wenn sich der Motor dann dreht wird die Schnecke auf die Zahnstange
gedrückt.
Optional einfach ein Gummirad mit erwähnter Rutschkupplung, hat dann
aber weniger grip.

>> Endschalter bzw. Überlastschutz braucht's ja sowieso.
>
> Als Endschalter habe ich Reed-Sensoren. Hab einen mit 3 Kabeln, wobei
> ich das dritte nicht verstehe (und eigentlich auch nicht brauche). Schon
> getestet und funktioniert (mit 2 Kabeln).
>
> Das mit dem Überlastschutz ist mir nicht klar. Was ist das?
>

Wenn sich die Schublade verkantet oder anderweitig blockiert wird sollte
der Motor bei Schneckenantrieb ausgehen sonst brennt er durch.
Bei Rutschkupplung dreht er halt durch ...
Aprospos kann man eigentlich aus alten Elektroschraubern die Kupplung
ausbauen, da kann man ja verschiedene Kräfte einstellen ?

>> Da vorwärts und rückwärts gefahren werden soll braucht es noch zwei
>> Transistoren die dafür sorgen in welcher Richtung gedreht wird.
>> Läßt sich alles mit einem kleinen 8bitter und 8pinner erledigen.
>
> Dafür habe ich nun die H-Bridge (L293D), hoffentlich hab ich den nicht
> vernichtet bei meinem aktuellen Versuch.
>

Der ist eigentlich sehr robust und eigentlich zu viel für Deine einfache
Steuerung.
Wobei was mir gerade noch einfällt das gibt's mechanische Getriebe die
dann die Drehrichtung umschalten wenn ein Hebel umgelegt wird.
Weiß jetzt aber nicht mehr wo ich die gesehen habe.
Im Grunde drei Zahnräder die entweder alle verbunden sind oder nur die
beiden äußeren.
Dann bräuchte es nur einen Transistor.

>> Für Fernbedienung von TVs gab's doch mal den Allesauschalter als Projekt
>> da köntte man die Codes nachsehen, wie hieß das nochmal ?
>
> Hab dafür eine alte Hauppauge-Fernbedienung genommen und 2 nicht
> zugewiesene Funktionen meiner Logitech Harmony beigebracht. Getestet und
> funktioniert, der Arduino reagiert darauf.

OK dann paßt das ja mal schon.
Oha werde ja noch zur Nachteule wenn ich die Zeit ansehe O_o

[Raoul M. (defcon)]

Peter Xuang schrieb:
> Kannst du ein Bild von deinem Aufbau machen?

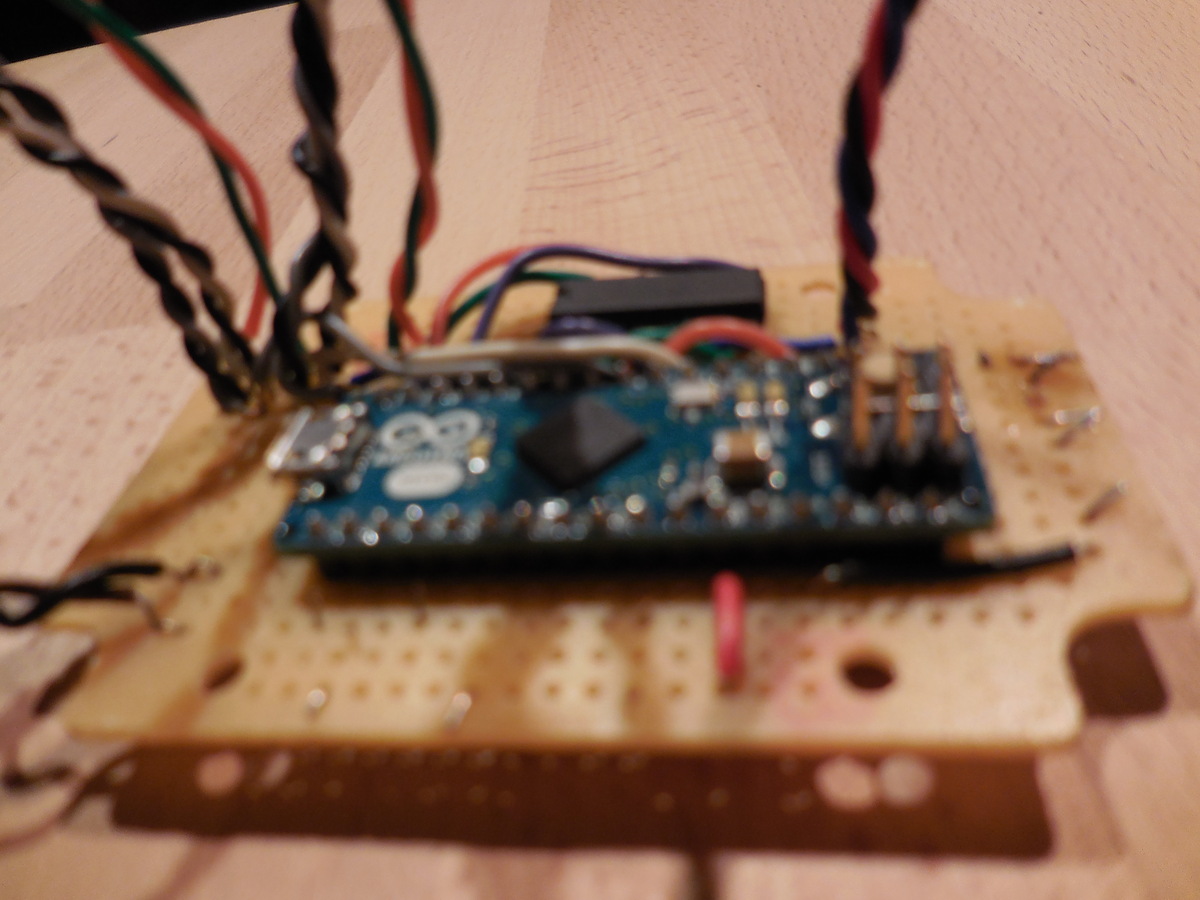

Jup, siehe Anhang

Ich habe die Verkabelung inzwischen vollständig entfernt und neu
gesetzt. Immerhin rebootet der Arduino nicht mehr ständig, aber es tut
sich auch nichts.

Hier der Code dazu:

int motor1_A=11;
int motor1_B=10;
int motor1_Speed=9;

void setup(){
  pinMode(motor1_A,OUTPUT);
  pinMode(motor1_B,OUTPUT);
}

void loop(){
  for (int i=0; i>256; i+=5){
    digitalWrite(motor1_A,HIGH); // A = HIGH and B = LOW means the motor will turn right
    digitalWrite(motor1_B,LOW);
    analogWrite(motor1_Speed,i); // speed counts from 0 to 255
    delay(20);
  }
  for (int i=255; i>0; i-=5){
    digitalWrite(motor1_A,HIGH); // A = HIGH and B = LOW means the motor will turn right
    digitalWrite(motor1_B,LOW);
    analogWrite(motor1_Speed,i); // speed counts from 255 to 0
    delay(20);
  }
}

[Raoul M. (defcon)]

antreiber schrieb:
> Oha werde ja noch zur Nachteule wenn ich die Zeit ansehe O_o

Ja, es ist unglaublich. Eine Viertelstunde basteln und schon ist morgen
;-)

[Raoul M. (defcon)]

Also ich bin ja wirklich blöd oder es ist einfach schon zu spät...

Natürlich gehören 5+ und GND auf DIE ANDERE SEITE des Arduino...

Und es funktioniert!!! Der Motor dreht sich wie gewünscht!

Warum es vorher nicht geklappt hat, weiss ich nicht. Aber die
Neuverkabelung hat geholfen.

Danke Peter, für Deine unermüdliche Unterstützung! Ich habe jetzt
gelernt, wie man Datenblätter liest (zumindest mich mal damit
auseinandergesetzt ;-) )

E guete Rutsch ins 2015.
Raoul

[Raoul M. (defcon)]

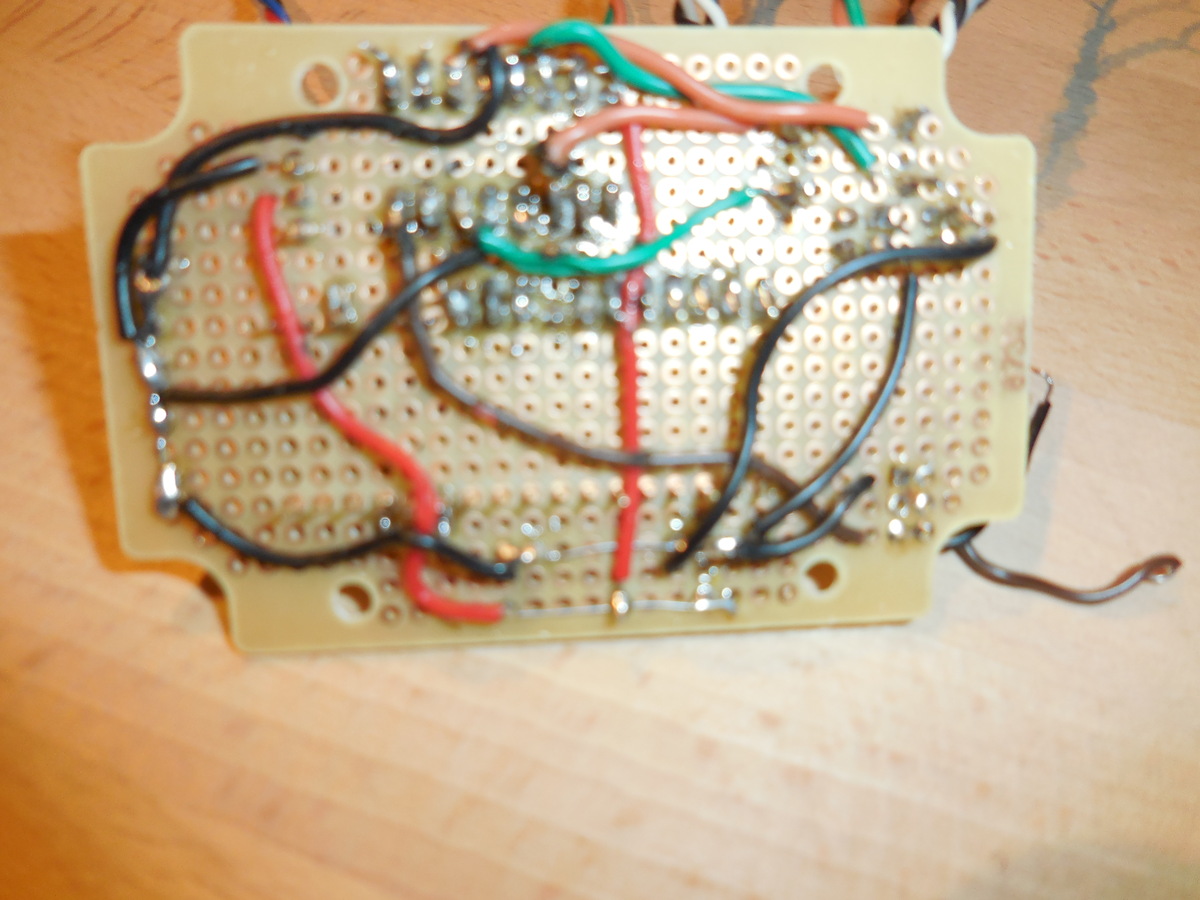

Hier im Bild noch der korrekte Aufbau, der vorerst mal mit einem Motor
funktioniert.

Die Kabelfarben sind willkürlich, hätte doch das grosse
Steckverbindungs-Set kaufen sollen :-)

Griessli, Raoul

[Peter X. (peter_x)]

Raoul M. schrieb:
> Also ich bin ja wirklich blöd oder es ist einfach schon zu spät...

Ja, herzlichen Glühstrumpf.

[Raoul M. (defcon)]

So! Schritt 1 wäre geschafft. Folgendes habe ich:

- 1x Arduino Micro (danke Mike)
- 1x TSOP312 IR-Empfänger (danke Werner und Mike)
- 2x Reed-Sensoren als Endschalter für zu und auf (danke Werner)
- 1x Aktuator für Reed-Sensoren (an der Schublade)
- 1x L293D H-Bridge für 2 Motoren

Alle Komponenten kann ich anprogrammieren und sie funktionieren gemäss
meiner Erwartung. Danke für Eure tolle Unterstütztung!!!

Heute kam noch:
- Holz für Möbel 50x50 cm
- Führungsschienen Schublade

Somit mache ich mich auf zu Schritt 2, Mechanik:

Ziel ist es, dass ich die Schublade notfalls auch manuell
öffnen/schliessen kann.

Weiter oben wurden bereits viele Vorschläge geliefert - danke dafür -
und ich möchte sie hier nochmals verdichten, verstehen und meine Kritik
entkräftet haben.

Vor allem der Beitrag von Karl Heinz (motorgetrieben und manuelle
Betätigung sind 2 Dinge) haben mich ins Grübeln gebracht.

> Segelwinde (wendelsberg)
Ist selbstsperrend, möchte die Schublade aber manuell öffnen/schliessen
können.
> Gewindestange (Werner Wacker)
Ist auch hinderlich, um die Schublade manuell öffnen/schliessen zu
können
> So wie bei CD-Tray (Matthias Sch.)
Tönt interessant. Wie funktioniert das?
> Mechanisch entkoppelt, mit Reibrad und Überlastkupplung (Bussard)
Tönt interessant. Wie funktioniert das?
> Schubkastenauszug (F. Fo)
Ist mir zu fertig, will es selbst machen
> Zahnriemen-Antrieb (ich selbst)
Montage wirkt etwas improvisiert, Stabilität fragwürdig
> Segelwinde mit Mitnehmer, Einclipser und Aushaker aus Stahlblech (Christopher
Johnson)
Tönt interessant, aber auch abenteuerlich -> hast Du dazu eine
plastische Vorlage?


So, das wäre mal die Ideen-Sammlung. Wie gesagt, ich möchte keine
Diplomarbeit schreiben und es darf auch ein bisschen Gebastel (nicht
perfekt) sein.

Hat jemand eine gute Ausführung zu den oberen Ideen oder eine komplett
andere?

Viele Grüsse
Raoul

[Christopher J. (christopher_j23)]

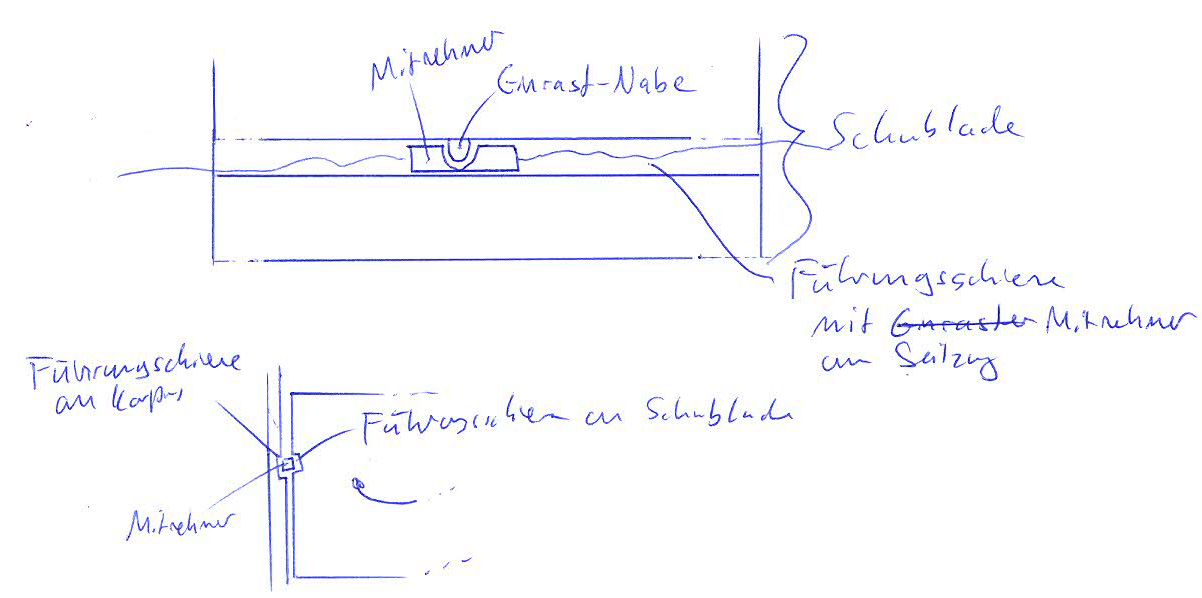

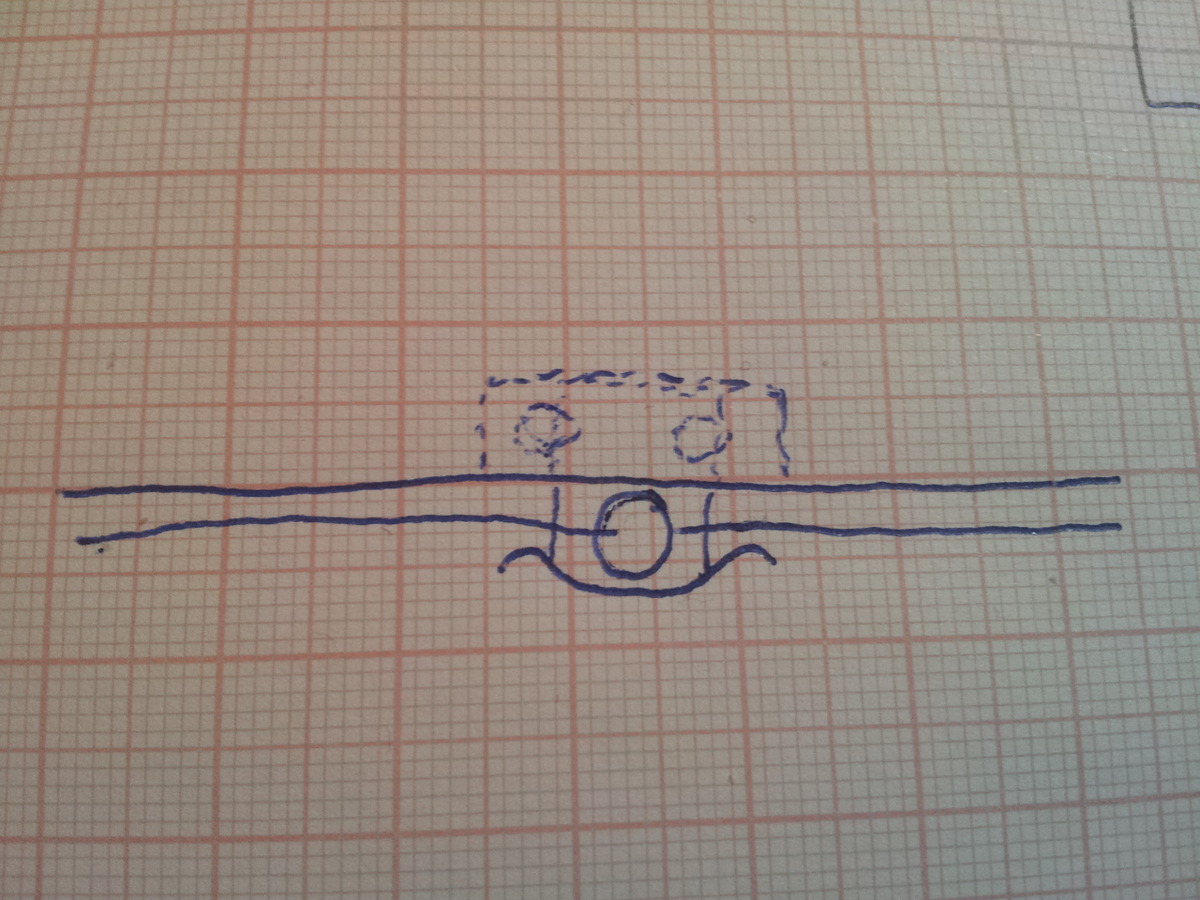

So, hab dir mal kurz skizziert wie ich das meine. Auf dem ersten Bild
ist die Unterkante des Seitenteils des Schubkastens und der im Blech
"eingeclipste" Mitnehmer zu sehen, der wiederum am Seil befestigt ist.

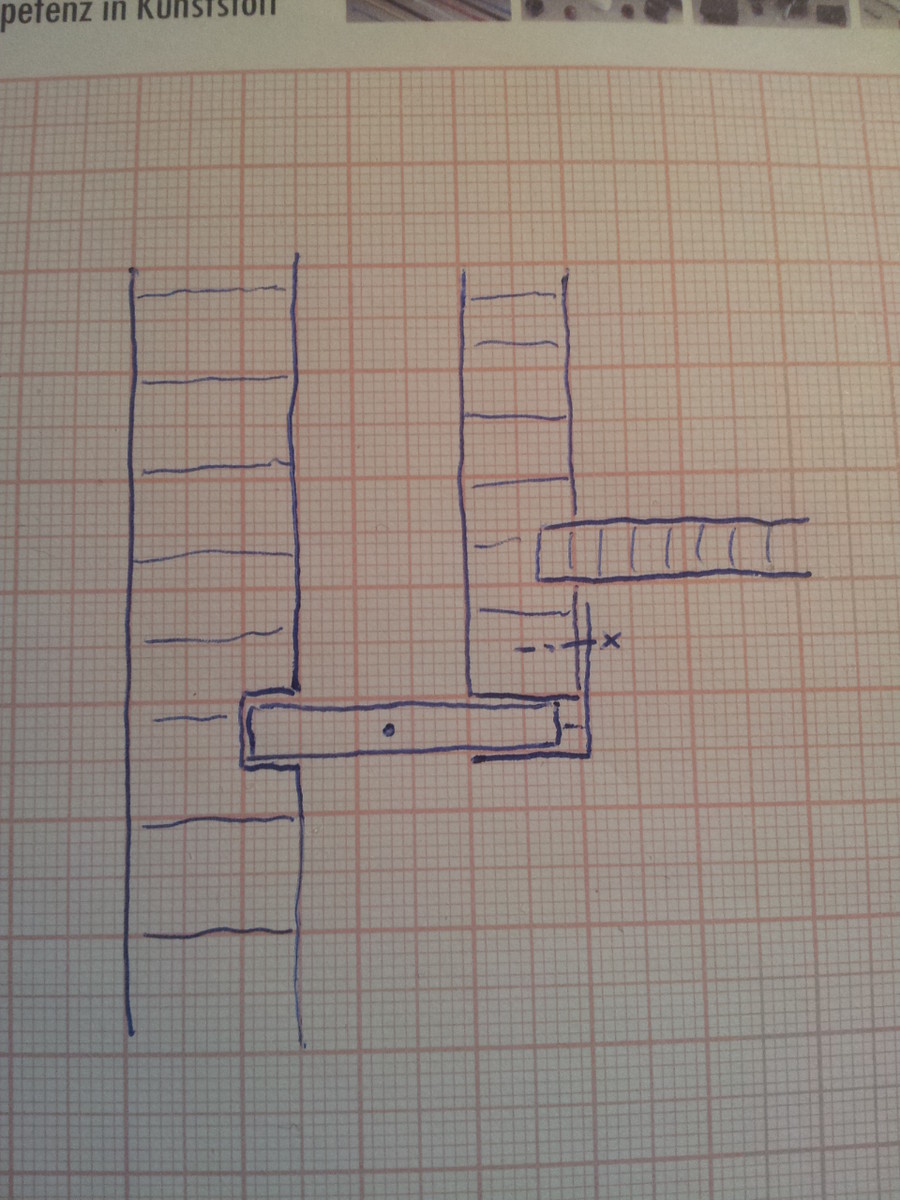

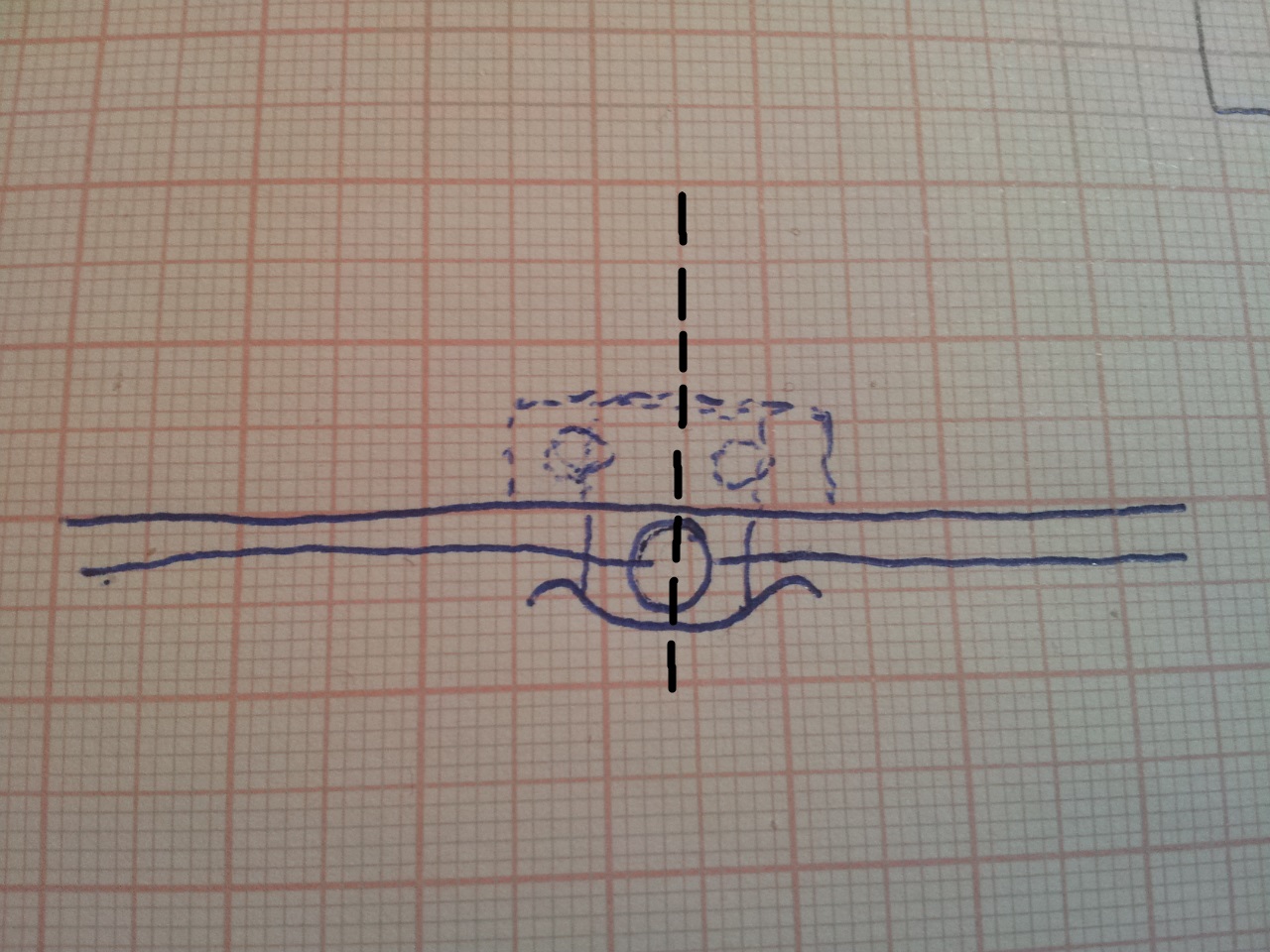

Auf dem zweiten Bild ist ein Vertikalschnitt von der Korpusseite und
einem Teil des Schubkastens. In die Korpusseite würde ich noch eine Nut
als Führung machen, damit der Mitnehmer sich nicht verdrehen kann.

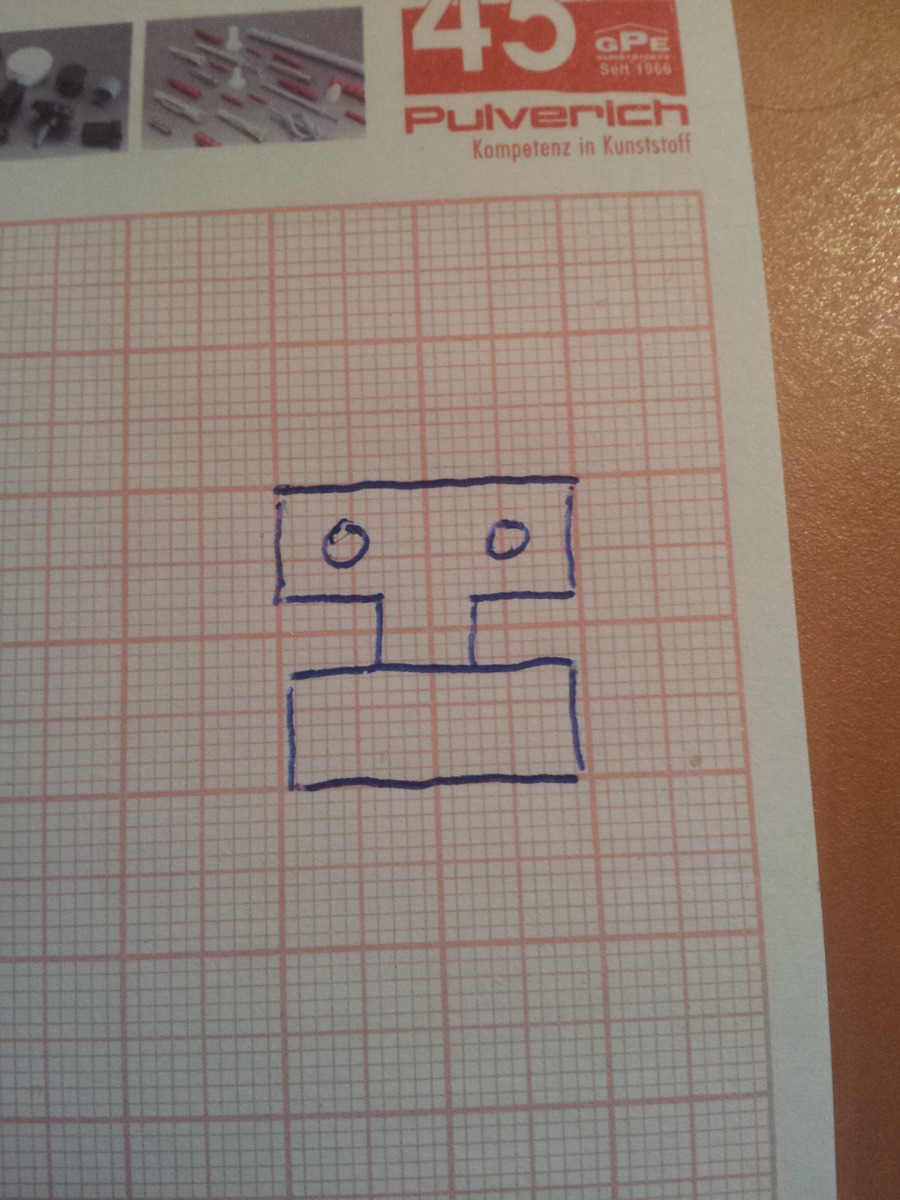

Das dritte Bild ist quasi die Abwicklung vom Blech.

[Raoul M. (defcon)]

Christopher Johnson schrieb:
> So, hab dir mal kurz skizziert wie ich das meine.

Wow, Chapeau und vielen Dank für den Aufwand...

Ich spiegle mal deine Angaben beispielhaft in einfachen Worten, um zu
verifizieren, ob ich alles richtig verstanden habe:

> Auf dem ersten Bild ist die Unterkante des Seitenteils des Schubkastens und der
im Blech "eingeclipste" Mitnehmer zu sehen, der wiederum am Seil befestigt ist.

Ich liege 'unter dem Korpus' und sehe nach oben. Ich sehe die linke
Schubladenkante von unten. An dieser Kante ist ein Blech angebracht,
welches 2 'Höcker' hat.

Zudem sehe ich ein zweites Blech, das 2 Löcher hat (der Mitnehmer),
passend zu den 2 Höckern des Schubladenblechs, und darin eingerastet
ist. Das zweite Blech kann per Seilzug nach links oder rechts (resp.
nach vorne oder hinten aus Sicht der Schublade) gezogen werden.

> Auf dem zweiten Bild ist ein Vertikalschnitt von der Korpusseite und einem Teil
des Schubkastens. In die Korpusseite würde ich noch eine Nut als Führung machen,
damit der Mitnehmer sich nicht verdrehen kann.

Jetzt sitze ich 'vor dem Korpus' und sehe 'in die Mitte des Korpus'. Ich
sehe den linken Teil der Schublade und ganz links die Seitenwand des
Korpus. Dazwischen befindet sich ein Blech, das 2 Löcher hat (der
Mitnehmer). Der Mitnehmer wird durch 2 Führungsschienen geleitet (Korpus
+ Schublade).

Gemäss der Zeichnung ist der Mitnehmer höher als ich mir ein Blech
vorgestellt habe.

> Das dritte Bild ist quasi die Abwicklung vom Blech.

'Abwicklung' vom Blech verstehe ich nicht. Aber so könnte das Blech
aussehen, das an der Schubladen-Unterkante montiert ist. Richtig?

Hoffentlich habe ich alles richtig interpretiert.

Dadurch könnte man ein Ein-/Auskoppeln der Schublade durch manuelle
Krafteinwirkung erzwingen, was meiner Vorgabe entspräche, dass die
Schublade auch manuell bewegt werden können soll. Die Schublade hängt
durch die manuelle Krafteinwirkung einfach aus. Wird danach die
Automatik betätigt, hängt der Mitnehmer am Start- oder Endpunkt durch
die Krafteinwirkung wieder ein. Ich könnte mir federgelagerte Kugeln
vorstellen, die diese Aufgabe übernehmen (aber das wird nun wieder
abenteuerlich :-) )

Pro: Entkoppeltes Verfahren (automatik/manuell), simple Technik
Contra: Zusätzliche Schiene im Korpus (zumindest Fräsung), braucht
ziemliche Präzision

Gefällt mir, Danke Christopher

[Christopher J. (christopher_j23)]

Raoul M. schrieb:
> Jetzt sitze ich 'vor dem Korpus' und sehe 'in die Mitte des Korpus'. Ich
> sehe den linken Teil der Schublade und ganz links die Seitenwand des
> Korpus.

Genau so war das gemeint. Das erste Bild soll aber nur die Draufsicht
auf den Schubkasten sein. Ich habe mal zum besseren Verständnis die
Schnittebene eingezeichnet aus der dann der Vertikalschnitt entsteht.

Raoul M. schrieb:
> Gemäss der Zeichnung ist der Mitnehmer höher als ich mir ein Blech
> vorgestellt habe.

Der Mitnehmer ist rund und "irgendwie" am Seil befestigt. Da müsstest du
dir noch was überlegen. Für den Mitnehmer selber könnte man einen langen
Bodenträger nehmen, z.B.
http://www.lignoshop.de/bodentraeger-vernickelt-45mm-39352816.html?force_sid=3fd3a0d2018739936da384d5e4530135&;

Raoul M. schrieb:
> Der Mitnehmer wird durch 2 Führungsschienen geleitet (Korpus
> + Schublade).

Gemeint war eigentlich nur die Führung im Korpus. Das was am Schubkasten
als Winkel erkennbar ist, soll das (geschnittene) Blech sein.

Raoul M. schrieb:
> 'Abwicklung' vom Blech verstehe ich nicht. Aber so könnte das Blech
> aussehen, das an der Schubladen-Unterkante montiert ist. Richtig?

Mit Abwicklung ist gemeint, das dein Blech von der Form so aussieht
bevor du es biegst. An der durchgezogenen Linie biegst du das dann 90°,
so dass ein "L" entsteht und biegst die beiden Enden noch ein bisschen,
so dass eine Form, so ähnlich wie auf dem ersten Bild entsteht.

Raoul M. schrieb:
> Zusätzliche Schiene im Korpus (zumindest Fräsung), braucht
> ziemliche Präzision

Präzision wirst du beim Möbelbau immer brauchen ;) Naja die Nut kann man
mit einer Oberfräse oder einer Lamellofräse (Flachdübelfräse) machen.
Mit einer Kreissäge geht das prinzipiell auch aber erfordert schon einen
sicheren Umgang mit der Maschine.

Die Lamellofräse wurde meines Wissens sogar von einem Schweizer
Schreinerlehrling erfunden, weil er nach einer Möglichkeit gesucht hatte
auf der Baustelle "mal eben schnell" eine Nut fräsen zu können. Für den
Möbelbau sind die Dinger nicht mehr wegzudenken.

[Raoul M. (defcon)]

Christopher Johnson schrieb:
> Genau so war das gemeint. Das erste Bild soll aber nur die Draufsicht
> auf den Schubkasten sein. Ich habe mal zum besseren Verständnis die
> Schnittebene eingezeichnet aus der dann der Vertikalschnitt entsteht.

Ja, ok. Ob von oben oder von unten - ist ja das gleiche Prinzip.

> Der Mitnehmer ist rund und "irgendwie" am Seil befestigt. Da müsstest du
> dir noch was überlegen. Für den Mitnehmer selber könnte man einen langen
> Bodenträger nehmen, z.B.
>
http://www.lignoshop.de/bodentraeger-vernickelt-45mm-39352816.html?force_sid=3fd3a0d2018739936da384d5e4530135&;

Hmm, dachte, das wäre ein 4-eckiges Kästchen in Führungsschienen,
welches mit den 2 Löchern in die 2 Höcker passt - offenbar hab ich das
noch nicht richtig verstanden.

> Gemeint war eigentlich nur die Führung im Korpus. Das was am Schubkasten
> als Winkel erkennbar ist, soll das (geschnittene) Blech sein.

Ja, ok. Abgewinkelt hab ich natürlich mehr Platz. Der eine Part ist an
der Innen- oder Aussenkante der Schublade montiert, der abgewinkelte
Part an der Unterseite, welchen der Mitnehmer 'mitnimmt', also der mit
den Höckern.

> Mit Abwicklung ist gemeint, das dein Blech von der Form so aussieht
> bevor du es biegst. An der durchgezogenen Linie biegst du das dann 90°,
> so dass ein "L" entsteht und biegst die beiden Enden noch ein bisschen,
> so dass eine Form, so ähnlich wie auf dem ersten Bild entsteht.

Verstanden, s. oben

> Präzision wirst du beim Möbelbau immer brauchen ;) Naja die Nut kann man
> mit einer Oberfräse oder einer Lamellofräse (Flachdübelfräse) machen.
> Mit einer Kreissäge geht das prinzipiell auch aber erfordert schon einen
> sicheren Umgang mit der Maschine.

Du hast natürlich recht - überall musst du präzise arbeiten. Aber ein
einfacher Seilzug braucht im Detail weniger Präzision als dein
Vorschlag, da der Mitnehmer passgenau sitzen muss. Klar kann man den
Nutzen nicht miteinander vergleichen, nur zur Darstellung, was ich mit
'Präzision' meinte.

Auf mich gemünzt bedeutet das, dass ich das alles 'nicht mal schnell'
zuhause habe und auch nicht gerade geübt darin bin als simpler
2D-Programmierer. Aber ich werde lernen und kann mir die notwendigen
Geräte besorgen resp. borgen. Ich trau's mir im Moment halt nur nicht
wirklich zu. Vielleicht ist es einfacher, als es tönt.

> Die Lamellofräse wurde meines Wissens sogar von einem Schweizer
> Schreinerlehrling erfunden, weil er nach einer Möglichkeit gesucht hatte
> auf der Baustelle "mal eben schnell" eine Nut fräsen zu können. Für den
> Möbelbau sind die Dinger nicht mehr wegzudenken.

Jaja, die Schweizer: Wer hat's erfunden? (Ricolaaaaa) :-)))

Griessli
Raoul

[Raoul M. (defcon)]

So hab das verstanden...

(oben von der Seite, unten von vorne)

Ist das in etwa deine Idee?

Griessli, Raoul

[Christopher J. (christopher_j23)]

So kannst du das natürlich auch machen. Musst aber bedenken das da noch
die beiden Auszüge zwischen Schubkasten und Korpus sitzen.

Du könntest auch ein T-förmiges Teil als Mitnehmer verwenden, also ein
auf der Seite liegendes T und die Nut weglassen. Geführt wird es ja
prinzipiell über das Seil und so würde es dann über die obere Seite vom
T am Korpus abgestützt. Es ging ja eigentlich nur darum das sich da
nichts verdreht. Ein paar Filzgleiter zwischen Mitnehmer und Korpusseite
würden dann dafür sorgen das es schön geschmeidig läuft.

Allgemein weiß ich natürlich nicht ob mein Vorschlag funktioniert und
das mit dem Blech ist ganz sicher nicht so einfach. Sitzt es zu fest
bekommt man es von Hand kaum gelöst bzw. eingeclipst und sitzt es zu
locker würde es sich im Motorbetrieb von alleine aushängen.

Ich habe aber auch keine wirkliche Idee wie man das mit dem manuellen
Betrieb z.B. bei einem Zahnstangenantrieb lösen sollte. Da müsste man
das Zahnrad bzw. mit dem Zahnrad den Motor anheben und absenken können
und das ja dann auch im geschlossenen Zustand, also von außen. Da habe
ich keine Idee.

Egal wie du es machst ist auf jeden Fall eine gute Zeichnung nachher,
wenn es ganz konkret wird, das A und O.

[Raoul M. (defcon)]

Christopher Johnson schrieb:
> So kannst du das natürlich auch machen. Musst aber bedenken das da noch
> die beiden Auszüge zwischen Schubkasten und Korpus sitzen.

Ja klar, ist im Schema ausgelassen.

> Du könntest auch ein T-förmiges Teil als Mitnehmer verwenden, also ein
> auf der Seite liegendes T und die Nut weglassen. Geführt wird es ja
> prinzipiell über das Seil und so würde es dann über die obere Seite vom
> T am Korpus abgestützt. Es ging ja eigentlich nur darum das sich da
> nichts verdreht. Ein paar Filzgleiter zwischen Mitnehmer und Korpusseite
> würden dann dafür sorgen das es schön geschmeidig läuft.

So wie ich deinen Beitrag missverstanden habe könnte es aber gehen :-)

> Allgemein weiß ich natürlich nicht ob mein Vorschlag funktioniert und
> das mit dem Blech ist ganz sicher nicht so einfach. Sitzt es zu fest
> bekommt man es von Hand kaum gelöst bzw. eingeclipst und sitzt es zu
> locker würde es sich im Motorbetrieb von alleine aushängen.

Eben: ziemliche Präzision gefragt... mal sehen, ob ich das hinbekomme.

> Ich habe aber auch keine wirkliche Idee wie man das mit dem manuellen
> Betrieb z.B. bei einem Zahnstangenantrieb lösen sollte. Da müsste man
> das Zahnrad bzw. mit dem Zahnrad den Motor anheben und absenken können
> und das ja dann auch im geschlossenen Zustand, also von außen. Da habe
> ich keine Idee.

Könnte auch funktionieren, bin wie du gespannt auf die Ideen anderer
Forenmitglieder.

> Egal wie du es machst ist auf jeden Fall eine gute Zeichnung nachher,
> wenn es ganz konkret wird, das A und O.

Ich werde noch weitere Ideen sammeln und danke dir für deine kreative
Lösung, die für mich immer verständlicher und plausibler wird.

Das Resultat - sofern es denn funktioniert, werde ich euch natürlich
nicht vorenthalten und auf YouTube posten... aber bis dahin ist noch ein
langer Weg...

Viele Grüsse
Raoul

[Ulli-B (Gast)]

Antrieb über ein umlaufendes Seil oder Kette.
Kopplung zwischen Seil und Schublade über einen neodym-Magneten.

So lässt sich die Lade jederzeit von Hand öffnen und die Automatik kann
die Schublade jederzeit wieder problemlos "einfangen".

mfG
Ulli-B

[Raoul M. (defcon)]

Hallo zusammen

Nun steh ich wieder mal an. Zuerst hatte ich einen Motor mit 6mm-Welle
organisiert und passende Zahnriemenscheiben. Da ich mit dem Motor nicht
zufrieden war (weil selbstsperrend), hab mir einen mit 3.17mm-Welle
gekauft. Diesen mag ich nun. Leider finde ich keine passende
Zahnriemenscheibe mit Madenschraube auf Conrad (von Modelcraft). Es gibt
wohl eine mit dem richtigen Durchmesser, aber ohne Madenschraube.

Ich hab nach einer Kupplung von 3.2 auf 6mm gesucht, vermutlich fehlt
mir aber der korrekte Fachbegriff für die Suche. Ich hab auch nach
Zahnriemenscheibe mit Madenschraube gesucht, aber auch nichts passendes
gefunden.

Mal ganz blöd gefragt:
a) wie mache ich aus einer Motorwelle 3.17mm eine 6mm-Welle?
b) oder wie bohre ich als Laie ein Gewinde für eine Madenschraube?
c) oder wo finde ich eine Zahnriemenscheibe mit 3.2mm (d) mit
Madenschraube?
d) oder wie befestige ich die Scheibe an der Welle ohne Madenschraube?
e) oder wo finde ich notfalls einen nicht-selbstsperrenden 12V-Motor mit
6mm-Welle?
f) oder wasauchimmernochmöglichwäre...

Vielen Dank für die Unterstützung
Raoul

[Raoul M. (defcon)]

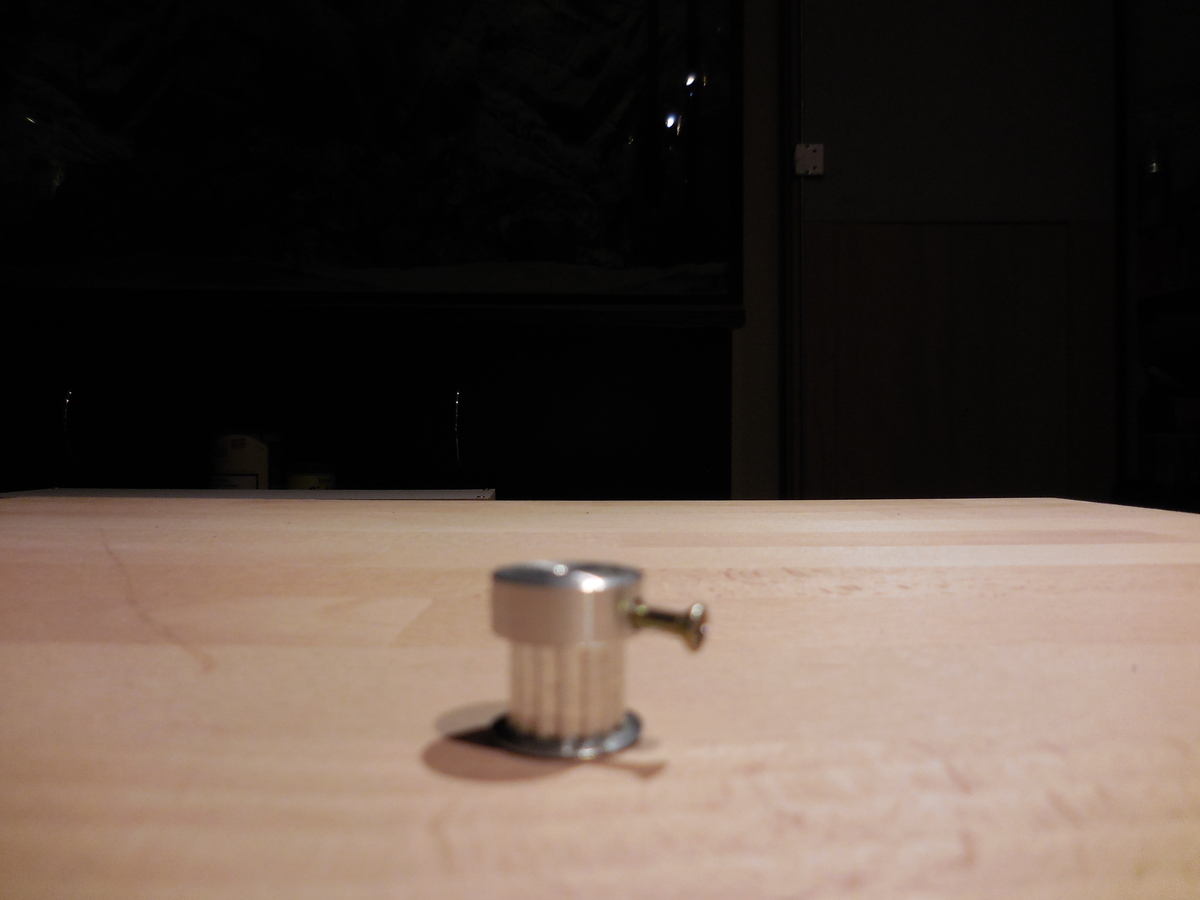

Problem gelöst ;-) Rustikal, aber funktioniert...

[Raoul M. (defcon)]

Für Eure professionelle Unterstützung und die unendliche Geduld mit mir,

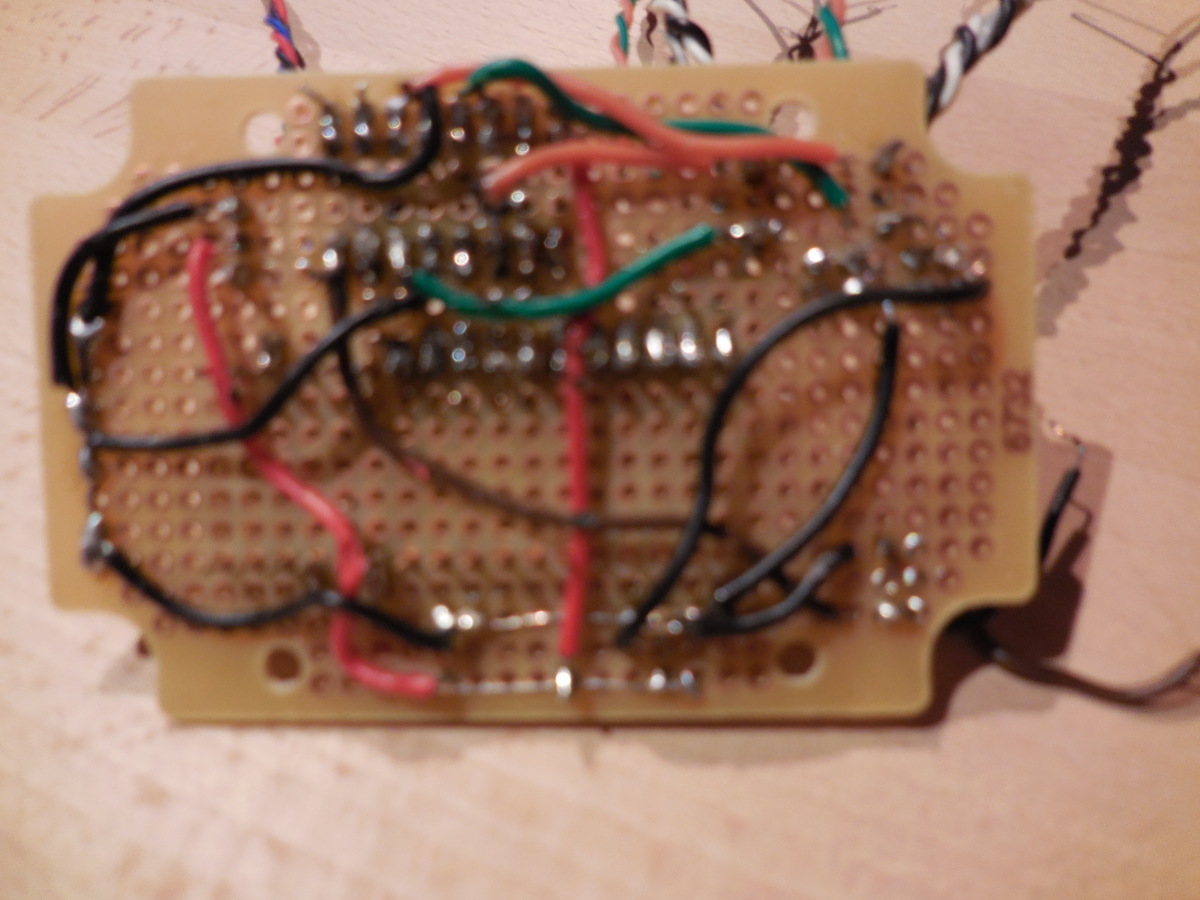

danke ich Euch. Daher poste ich mal das bisherige Resultat, einen
verdrahteten Arduino, der das tut, was er soll - yippie!

Eigenlob stinkt, aber ich bin doch ein bisschen stolz auf mein Werk. Was
sagen die Profis dazu? Bitte seid lieb, ist meine allererste Platine :-)
- und ja, ich weiss, dass einige Drähte verbrannt sind, musste hier und
da korrigieren :-~

Das ganze funktioniert nun sogar (nach ein paar Rückschlägen) und kommt
in ein zur Platine passendes Kästchen.

Im angehängten Zip-File findet Ihr den bisherigen Code (funktioniert im
best case, aber noch nicht voll ausgetestet). Die IRremote-Library ist
extern, hab ich nicht angehängt, findet man aber unter
http://github.com/shirriff/Arduino-IRremote

Hat jemand Lust auf ein Code-Review? Als C#-Programmierer habe ich
sicher nicht alle C++ -Elemente ausgenutzt. Siehe angehängtes Zip-File.

Liebe Grüsse
Raoul

[ALex (Gast)]

das mit dem löten üben wir aber nochmals!

[Raoul M. (defcon)]

Oui chef

Die erste Version sah besser aus, hatte aber am 2ten Motor einen Wackel.
Weil ich die böse Stelle nicht gefunden habe, musste ich an einigen
Stellen nochmals nachlöten. Man sieht das am Chaos in der Mitte. Die
äusseren Lötstellen sind mir besser gelungen (finde ich zumindest).

Aber ich bin dennoch zufrieden, weil (abgesehen vom Wackler) sofort
alles bestens funktioniert hat.

By the way: dass ich die zusammengehörigen Kabel verdrillt habe, macht
doch nichts aus, oder?

Griessli, Raoul

[bestelFritz (Gast)]

Guten Abend,

hatte gerade die Idee für einen alternativen Schubladenantrieb. Man
könnte auf den Getriebemotor ein Gummirad (z.B. aus altem Drucker, aus
dem Papiervortrieb) anbringen. Der Getriebemotor könnte mit einem
Modell-Servo ans Holz gedrückt werden, dort wo es am besten passt, und
könnte so die Schublade rein und raus fahren. Dadurch, dass der Motor
nur bei Aktion "ausgefahren" wird, ist auch der Manuelbetrieb
gewährleistet.

Frohes Basteln

[Raoul M. (defcon)]

Hi und danke für den Vorschlag.

Der Vorteil wäre natürlich, dass man ohne Übersetzung direkten Kontakt
zwischen Antrieb und Schublade hätte. Den Servo bräuchte es nicht mal,
da das manuelle Öffnen nur im Notfall möglich sein müsste und da könnte
man auch mal über den Gummi schleifen.

Im Moment bin ich aber schon zu weit: der Motor ist bereits hinten
montiert und ich warte auf die bestellten Zahnriemenscheiben. Wenn der
Riemen, den ich 'irgendwie' an der Schublade befestige, abreisst, ist
Dein Vorschlag vermutlich mein nächster Versuch :-)

Griessli, Raoul

[Joachim B. (jar)]

Raoul M. schrieb:
> Im Moment bin ich aber schon zu weit: der Motor ist bereits hinten
> montiert und ich warte auf die bestellten Zahnriemenscheiben.

achso ich dachte wegen

Raoul M. schrieb:
> Annahme:
> - Die Schublade hat minimalen Reibwiderstand

an, Servo mit Endabschalter die im Rücklauf per Diode überbrückt werden:

ähnlich:

https://www.youtube.com/watch?v=AHQbUDw2xeM

aber du bist ja schon weiter.....

hört sich teurer an.

[Raoul M. (defcon)]

Hi zämme

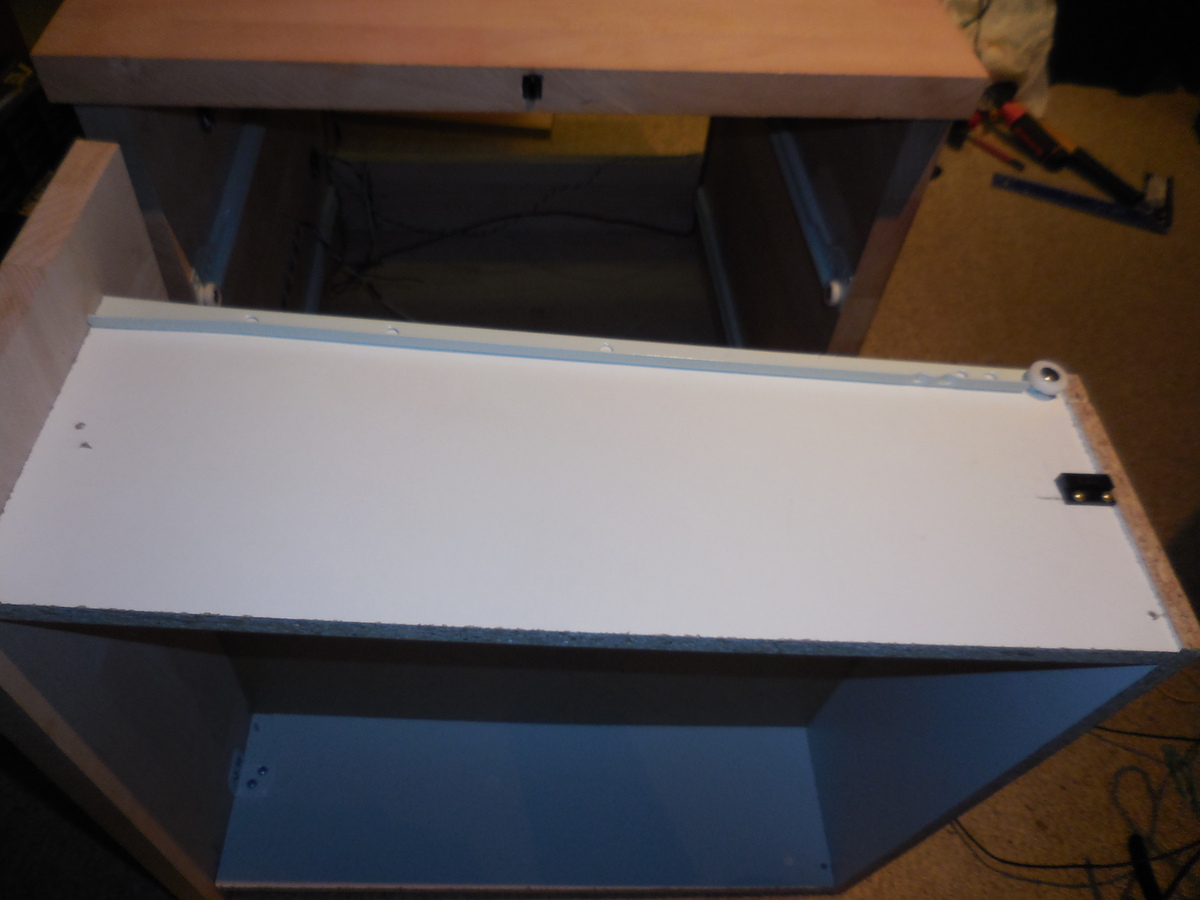

Hier sind noch ein paar Bilder des Schubladenkorpus. Ich habe gelernt,
dass man perfekt messen und anzeichnen kann - wenn man dann schräg
bohrt, passts halt trotzdem nicht :-)

Dennoch bin ich stolz auf mein selbstgebautes Möbel. Bis auf ein paar
Millimeter stimmts nun doch ziemlich gut.

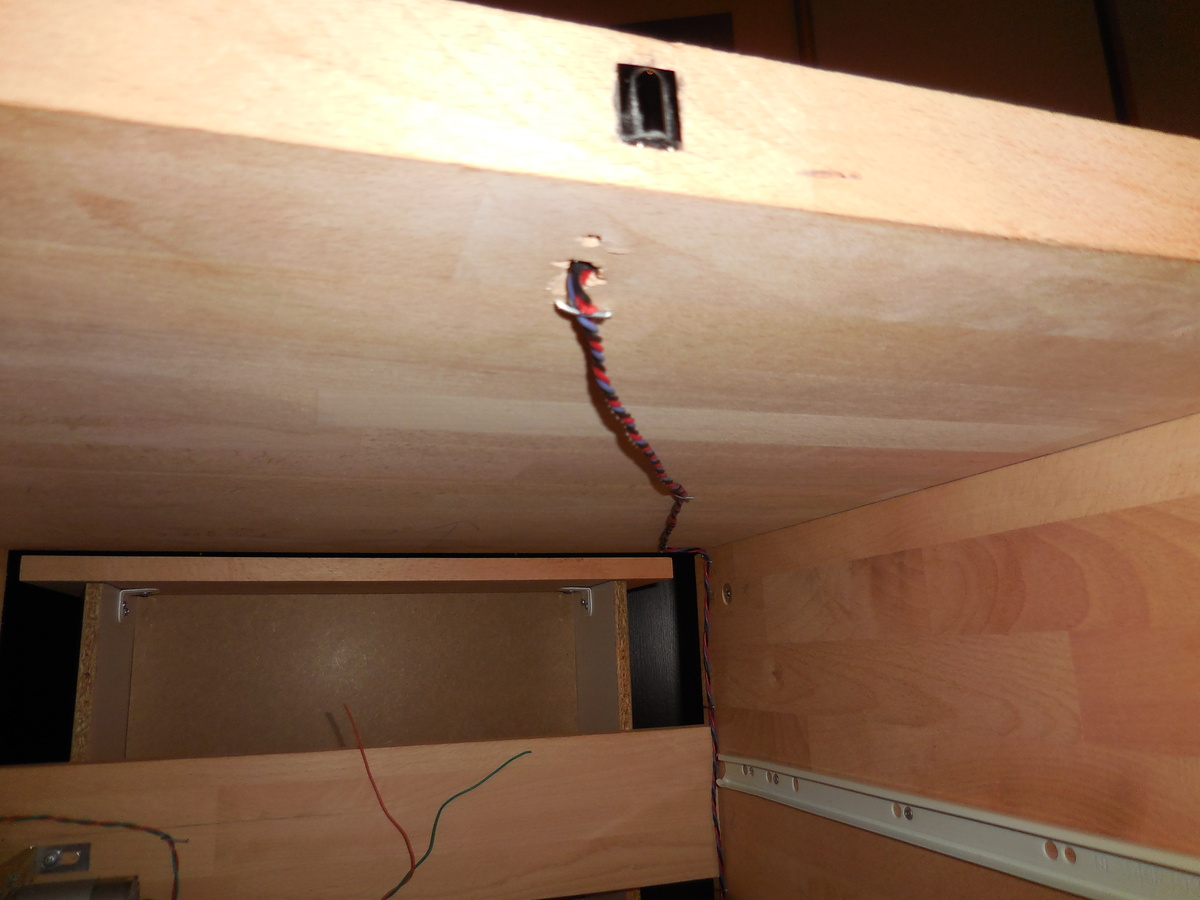

Die Aussparung für den IR-Empfänger (Front, oben) hat mich ziemlich
herausgefordert. Zuerst habe ich ein grosses Loch in der Mitte gebohrt,
dann mit einem feinen Bohrer die Ecken gebohrt. Den Rest der Aussparung
hab ich mit unterschiedlichen Bohrspitzen 'rausgeputzt' und die Kanten
mit einem Laubsägeblatt begradigt.

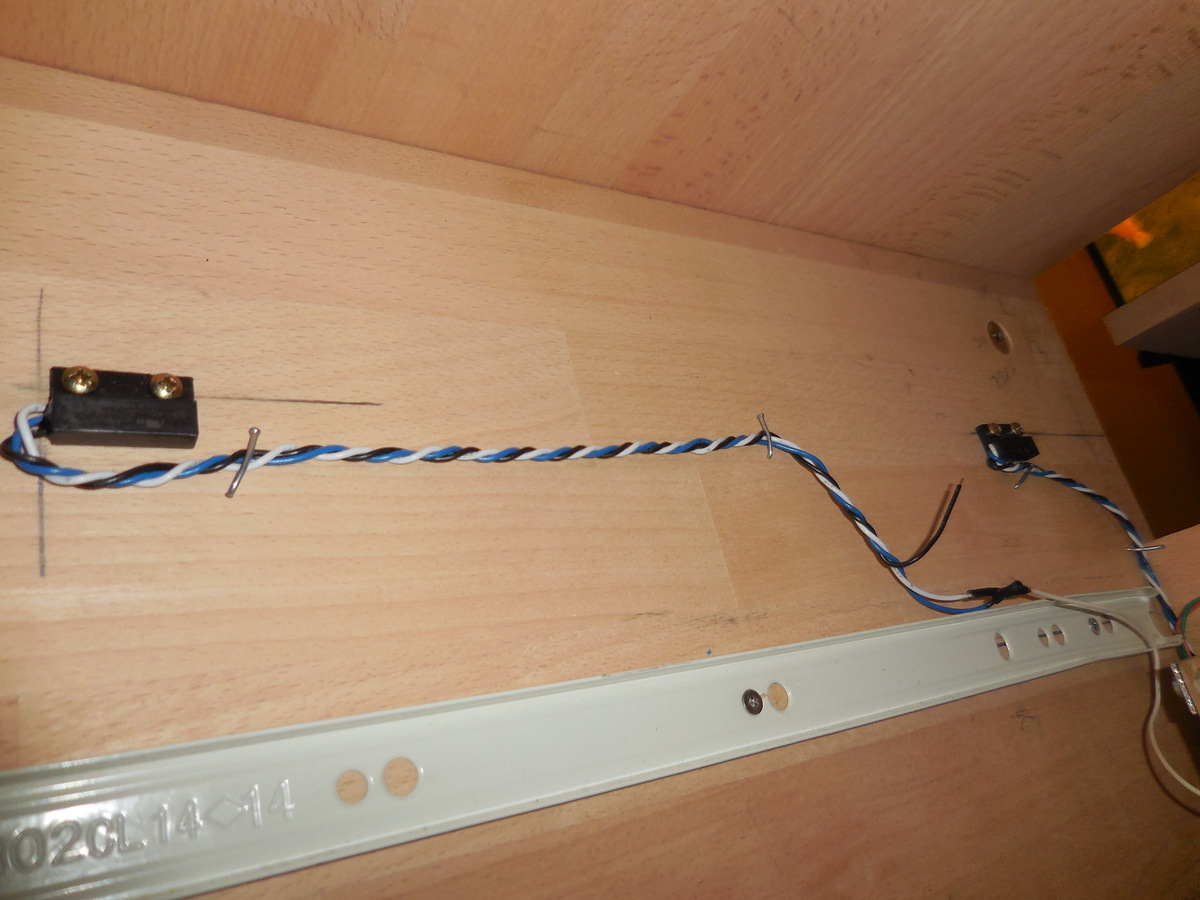

Die Reed-Sensoren muss ich nochmals umhängen, hab den Abstand zwischen
Schubladenoberkante und Dach vergessen. Ich könnte auch nur den Magneten
an der Schublade ändern, jedoch möche ich die Sensoren 'drehen', damit
das Kabel nach hinten wegführt. Ist Geschmackssache.

Übrigens: hat jemand eine Ahnung, wofür das dritte (blaue) Kabel gedacht
ist? Hab's in meiner Verkabelung weggelassen, funktioniert auch so. Im
Bild sieht's so aus, als wäre es verbunden, ist es aber nicht. Mir fehlt
nur schwarzer Draht, ist bestellt :-)

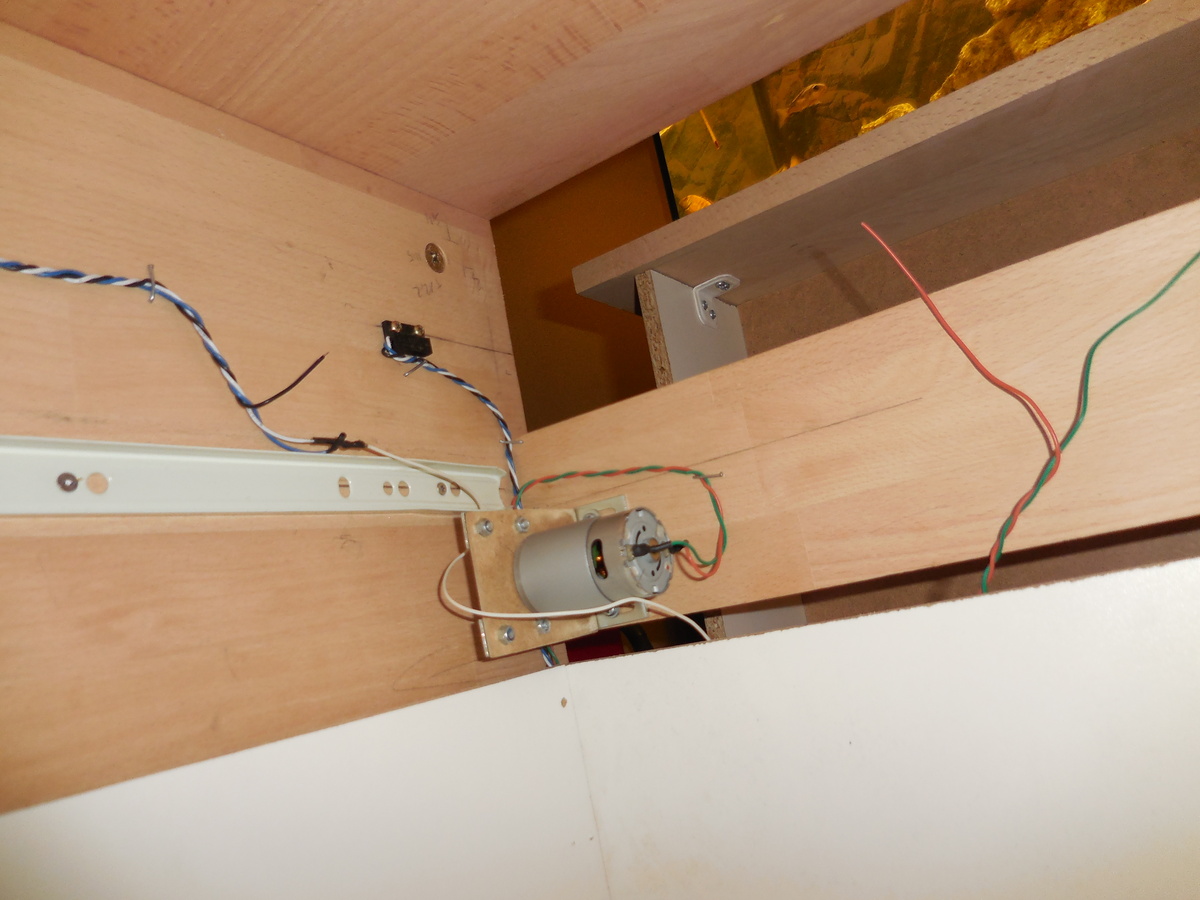

Den Motor hab ich auf eine Sperrholzplatte montiert und mit einem Winkel
an der Rückfront befestigt. Mit einer viel zu grossen Schraube montiere
ich die Zahnriemenscheibe an die Welle (s. Post weiter oben). Die
weiteren Zahnriehmenscheiben sind bestellt.

Griessli, Raoul

[Klaus R. (klaus2)]

Umschalter evtl? Video!

Klaus.

[Christopher J. (christopher_j23)]

Das sieht doch schon mal gar nicht schlecht aus. Auf die Seitenteile vom
Schubkasten könntest du noch eine Bügelkante drauf machen, damit man die
Spanplatte nicht mehr sieht.

Ich meine damit sowas in der Art:

http://www.ebay.de/itm/Kantenumleimer-Nussbaum-mittel-5m-x-20mm-Kantoflex-Bugelkante-Neu-/171667405796?pt=Holz_Holzwerkstoffe&hash=item27f82cbbe4

Gibt's in jedem Baumarkt in allen erdenklichen Formen und Farben.


Was den schwarzen Leiter angeht vermute ich, dass er entweder überhaupt
nicht verbunden ist, oder aber mit einem der anderen beiden verbunden
ist, so dass man das dann direkt als pull-up oder pull-down beschalten
kann. Z.B. so:
http://movableparts.org/wp-content/uploads/2013/02/Reed_Switch_Circuit_schem.png

Wenn es aber so funktioniert würde ich mir da ehrlich gesagt keine
Gedanken drum machen.

[Raoul M. (defcon)]

Hi Klaus

Weiss nicht, was Du meinst. Hast Du noch ein Verb für mich?

Griessli, Raoul

[Raoul M. (defcon)]

Hi Christopher

Ja, hab ich bereits (ist ne Bügelfolie). Kommt zum schluss drauf,
vermutlich sogar ganz um die Schublade.

Der schwarze Leiter ist GND, ist auf dem Foto noch nicht verbunden.
Weiss ist der Switch zum Arduino. Was ich nicht weiss, ist wofür das
blaue Kabel ist und ich mach mir keine Gedanken drum, weil es eben auch
so funktioniert. Bin nur neugierig. Was pull-up oder pull-down bedeutet,
verstehe ich nicht.

Danke für den Input.

Griessli, Raoul

[blabla (Gast)]

Hallo, Raoul

Raoul M. schrieb:
> Bin nur neugierig. Was pull-up oder pull-down bedeutet,
> verstehe ich nicht.

Schau dir mal hier auf der Seite das GCC Tutorial im Bereich Eingänge
(Wie kommen Signale in den µC) an.

http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial#Eing.C3.A4nge_.28Wie_kommen_Signale_in_den_.C2.B5C.29

Unter dem Unterpunkt Taster und Schater werden Pull up und Pull down
Eingangsbeschaltungen kurz angeschnitten.

Kurzfassung:

Es geht eigentlich nur darum, mit Hilfe der Anordnung eines Widerstandes
in der Eingangsschaltung (pull up oder down Widerstand) den
'Ruhezustand' eines Eingangspins auf einen definierten Zustand zu halten
(z.B. bei nicht gedrücktem Schalter/Taster) entweder HIGH == 1 (pull up)
oder LOW == 0 (pull down)

[Raoul M. (defcon)]

Danke für die Erklärung

Und wie kann ich die in Bezug auf mein blaues Reed-Switch-Kabel
anwenden?

Griessli, Raoul
