Forum: HF, Funk und Felder JR 78 von DF5FC Schaltbild gesucht


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Hartmut L. (hartmutl)


Lesenswert?

Hallo, ich suche ein Schaltbild für den JR 78 2m-Band Empfänger von
DF5FC. Bestückt mit einem BF960 in der Vorstufe, MC3362 als
Mischer/ZF-Verstärker und einem LM386 für die NF.
Im Web kann ich nichts darüber finden.

Gruss Hartmut

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Der Bausatz hiess ja auch AS078:
http://aatis.de/content/bausatz/AS078_Der-Einsteiger
ähnlich war auch Günther Borcherts Wettersatellitenempfänger
"Wetterfrosch"

von Hartmut L. (hartmutl)


Lesenswert?

Danke für die Information! Auf der mir vorliegenden fertig bestückten
Platine steht die Bezeichnung JR78 und es fehlen einige passive
Bauteile. Da ich kein Funkamateur bin, habe ich keinen "Zugriff" auf die
Zeitschrift "CQ DL 8/90", wie auf der AATIS-Seite angegeben ist.

: Bearbeitet durch User
von Hartmut L. (hartmutl)


Lesenswert?

Habe Hilfe bekommen und Thema ist somit abgeschlossen.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Beitrag "Re: Wie Prescaler an MC3362p richtig anschliesen?"
das war der "Wetterfrosch", gleiche Schaltung nur für 137 MHz und mit
einem Suchlauf.

von Thomas ". (tomoliver51)


Lesenswert?

Hallo,
ich habe im Internet den 2m Transceiver Bausatz B-1220 gesehen.
Gibt es diesen Bausatz noch?
Oder etwas ähnliches?
Auch die Software wäre interessant.Kann jemand helfen?#
mfg Thomas

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

https://www.funkamateur.de/tl_files/downloads/hefte/2005/B-1220.pdf
der ist auch schon von 2005, eine Zusammenarbeit von Günter Borchert und
Klaus Sander. Ob man noch alle Bauteile dazu bekommt?

Es gibt ja die VHF und UHF-Module DRA818 aus China, damit kann man
komplette FM-Transceiver aufbauen.
https://www.box73.de/product_info.php?products_id=3425
https://www.box73.de/product_info.php?products_id=3425
Die Ansteuerung mit Mikrocontroller fehlt noch.

: Bearbeitet durch User
von Thomas ". (tomoliver51)


Angehängte Dateien:

Lesenswert?

Christoph db1uq K. schrieb:
> https://www.funkamateur.de/tl_files/downloads/hefte/2005/B-1220.pdf
> der ist auch schon von 2005, eine Zusammenarbeit von Günter Borchert und
> Klaus Sander. Ob man noch alle Bauteile dazu bekommt?
>
> Es gibt ja die VHF und UHF-Module DRA818 aus China, damit kann man
> komplette FM-Transceiver aufbauen.
> https://www.box73.de/product_info.php?products_id=3425
> https://www.box73.de/product_info.php?products_id=3425
> Die Ansteuerung mit Mikrocontroller fehlt noch.

Das pdf vom B-1220 kenn ich.

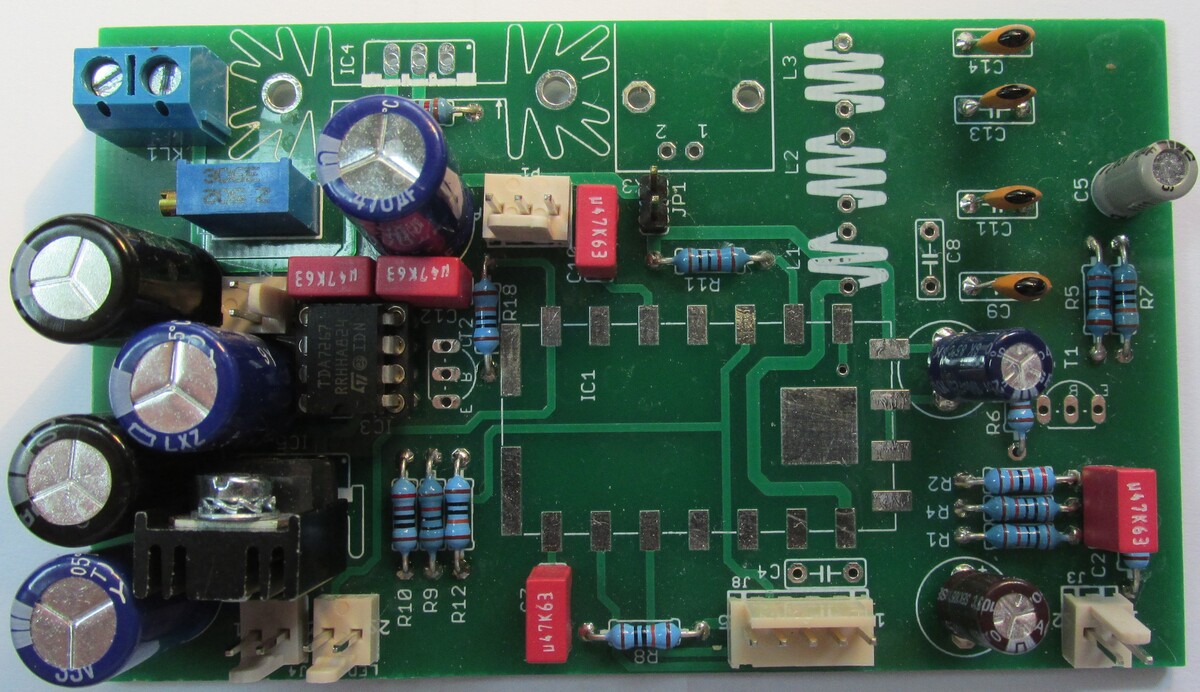

Ich habe mit dem DRA818V nach der Schaltung von FUNKAMATeur eine Platine

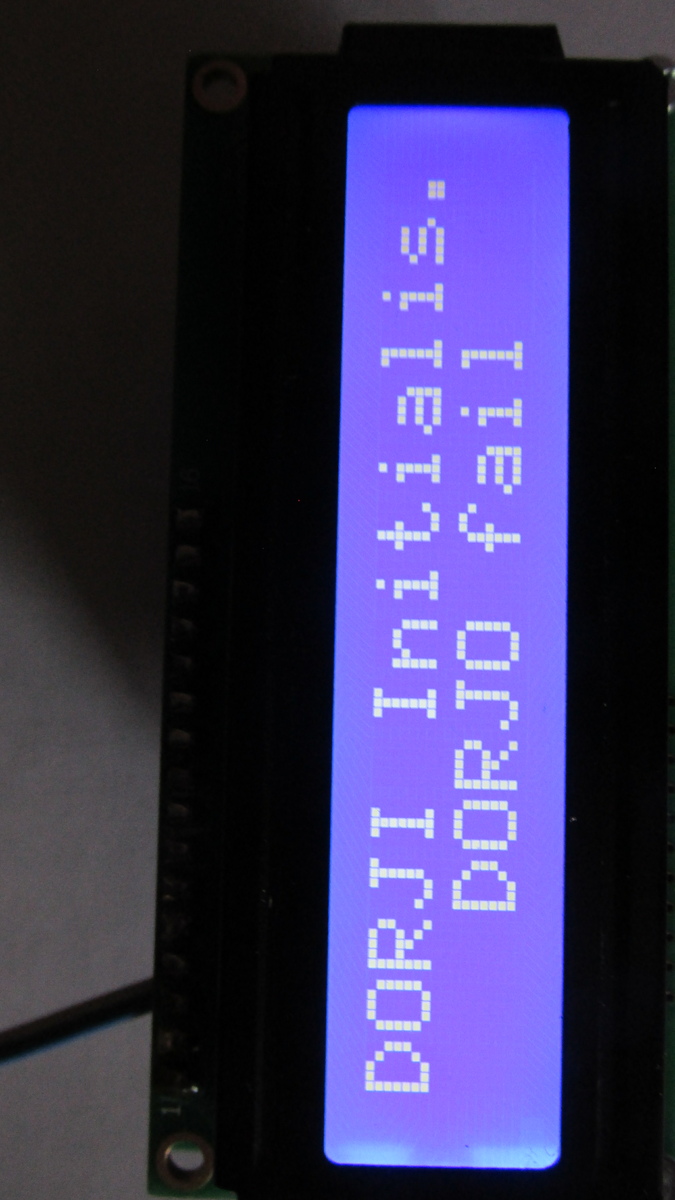

entworfen die schon fast fertig ist. Die Anzeige funktioniert schon.
Mit einem HF Modul von Mitsubishi möchte ich eine weiter Platine
entwerfen die mehr Power hat (60W mit RA60H1317M) mit Relaisumschaltung.
mal sehen wie das dann funktioniert.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Ich habe mal auf einer Messe am AATIS-Stand eine einfache Trägerplatine
für diese Dorji-Module bekommen, die stammt aus Tschechien
https://www.hamshop.cz/rf-moduly-c36/pcb-for-dorji-dra818v-or-dra818u-modules-i271/
Aber weiter bin ich noch nicht, das Modul habe ich von Box73. Zu dem
darin verwendeten Chip gibt es auch Datenblätter.

Hier ist schon mal ein Thread dazu:
Beitrag "Re: DRA818V Sendefrequenz ändern"
und GPS-Klaus hat sich auch damit befasst.
http://www.kh-gps.de/dra.htm

von Thomas ". (tomoliver51)


Angehängte Dateien:

Lesenswert?

Christoph db1uq K. schrieb:
> https://www.funkamateur.de/tl_files/downloads/hefte/2005/B-1220.pdf
> der ist auch schon von 2005, eine Zusammenarbeit von Günter Borchert und
> Klaus Sander. Ob man noch alle Bauteile dazu bekommt?
>
Die Bauteile zumindest die IC's gibt es noch.
Ich habe mal angefangen die Platine zu entwerfen.
Aber da ich nicht weiß was für Filter verwendt wurden komm ich nicht
weiter.
Eine Platine würde vielleicht manche interessieren.


> Es gibt ja die VHF und UHF-Module DRA818 aus China, damit kann man
> komplette FM-Transceiver aufbauen.
> https://www.box73.de/product_info.php?products_id=3425
> https://www.box73.de/product_info.php?products_id=3425
> Die Ansteuerung mit Mikrocontroller fehlt noch.

von Thomas ". (tomoliver51)


Lesenswert?

Christoph db1uq K. schrieb:
> Ich habe mal auf einer Messe am AATIS-Stand eine einfache Trägerplatine
> für diese Dorji-Module bekommen, die stammt aus Tschechien
>
https://www.hamshop.cz/rf-moduly-c36/pcb-for-dorji-dra818v-or-dra818u-modules-i271/
> Aber weiter bin ich noch nicht, das Modul habe ich von Box73. Zu dem
> darin verwendeten Chip gibt es auch Datenblätter.
>
> Hier ist schon mal ein Thread dazu:
> Beitrag "Re: DRA818V Sendefrequenz ändern"

> und GPS-Klaus hat sich auch damit befasst.
> http://www.kh-gps.de/dra.htm

Von dem Mann aus Tschechien gibt es auch Platinen und ich denke auch
Fertiggeräte. In dem Link ist auch ein Video zu sehen wo die Funktion
des Transceivers gezeigt wird.
http://599.cz/view.php?cisloclanku=2016082901
Wie man dort bestellen kan wird nicht gezeigt.
Es gibt da nur Linkas zum Verkauf bei eybay.

von Thomas ". (tomoliver51)


Lesenswert?

Christoph db1uq K. schrieb:
> Ich habe mal auf einer Messe am AATIS-Stand eine einfache Trägerplatine
> für diese Dorji-Module bekommen, die stammt aus Tschechien
>
https://www.hamshop.cz/rf-moduly-c36/pcb-for-dorji-dra818v-or-dra818u-modules-i271/
> Aber weiter bin ich noch nicht, das Modul habe ich von Box73. Zu dem
> darin verwendeten Chip gibt es auch Datenblätter.
>
> Hier ist schon mal ein Thread dazu:
> Beitrag "Re: DRA818V Sendefrequenz ändern"
> und GPS-Klaus hat sich auch damit befasst.
> http://www.kh-gps.de/dra.htm

Hier findet man das Video zu dem Transceiver
http://599.cz/view.php?cisloclanku=2020010801

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

> da ich nicht weiß was für Filter verwendet wurden
Stimmt, Spule rot und weiß ist wenig aussagekräftig. Das einzig konkrete
ist die Neosid 5118, die gibt es noch bei den einschlägigen Händlern,
sogar Bürklin. Auch im "Wetterfrosch" steckte der drin.
